Sonoff voor rolgordijnen

[Con]

Eindelijk heb ik het voor elkaar om mijn rolgordijnen te sturen met Sonoff.

Het heeft even geduurd maar nu werkt het vlekkeloos.



Ik heb de Sonoff 4 channel ingezet, 2 kanalen voor 1 rolgordijn.

Het ene relais schakelt om van open naar dicht

en het andere relais schakelt de NUL af of aan.

De firmware welke ik geflashd heb is de ESP Easy Mega.



Ik heb een switch in Domoticz aangemaakt "Venetion Blinds EU

en genoemd Rolgordijn zw (zuid-west).



In Blockly de volgende regels toegepast;



Write to log is totaal niet interessant maar was als controle.



Normaal, als je een URL wil sturen dan dient deze als volgt te

worden omschreven; 192.168.8.26/control?cmd=gpio,4,1

maar in Blokly moet dat zijn; 192.168.8.26/control?cmd=gpio%2C4%2C1

dus de komma's vervangen door %2C.



23 september 2018 aangepast door Con

[muppet]

Ik zoek dit voor onze zonnescherm, hoe heb je dit voorelkaar.

[Con]

In welke zin bedoel je dat?



Ik kan sowieso nog even kijken welke Sonoff ik precies heb.

Wellicht heb je ook iets aan een soort van elektrisch schema?



Ik heb in ieder geval 230 Volt motoren voorzien van 2

schakeldraden (open en dicht) en een NUL. (+ aarde)

23 september 2018 aangepast door Con

[muppet]

Bedankt het zonnescherm die heeft 2 fasen en een nul 1 fase omlaag 1 fase omhoog.

Je mag alleen niet bijde fasen tegelijk gebruiken.



[Con]

Dat gebeurt ook niet in mijn situatie.



Één relais schakel van de ene fase om naar de andere fase. (of/of)

De nul wordt met het andere relais wel of niet ingeschakeld (pauze).



In mijn schakeling kunnen er dus nooit 2 fasen tegelijk spanning krijgen.



Zal wel een schema-tje tekenen.

[Con]

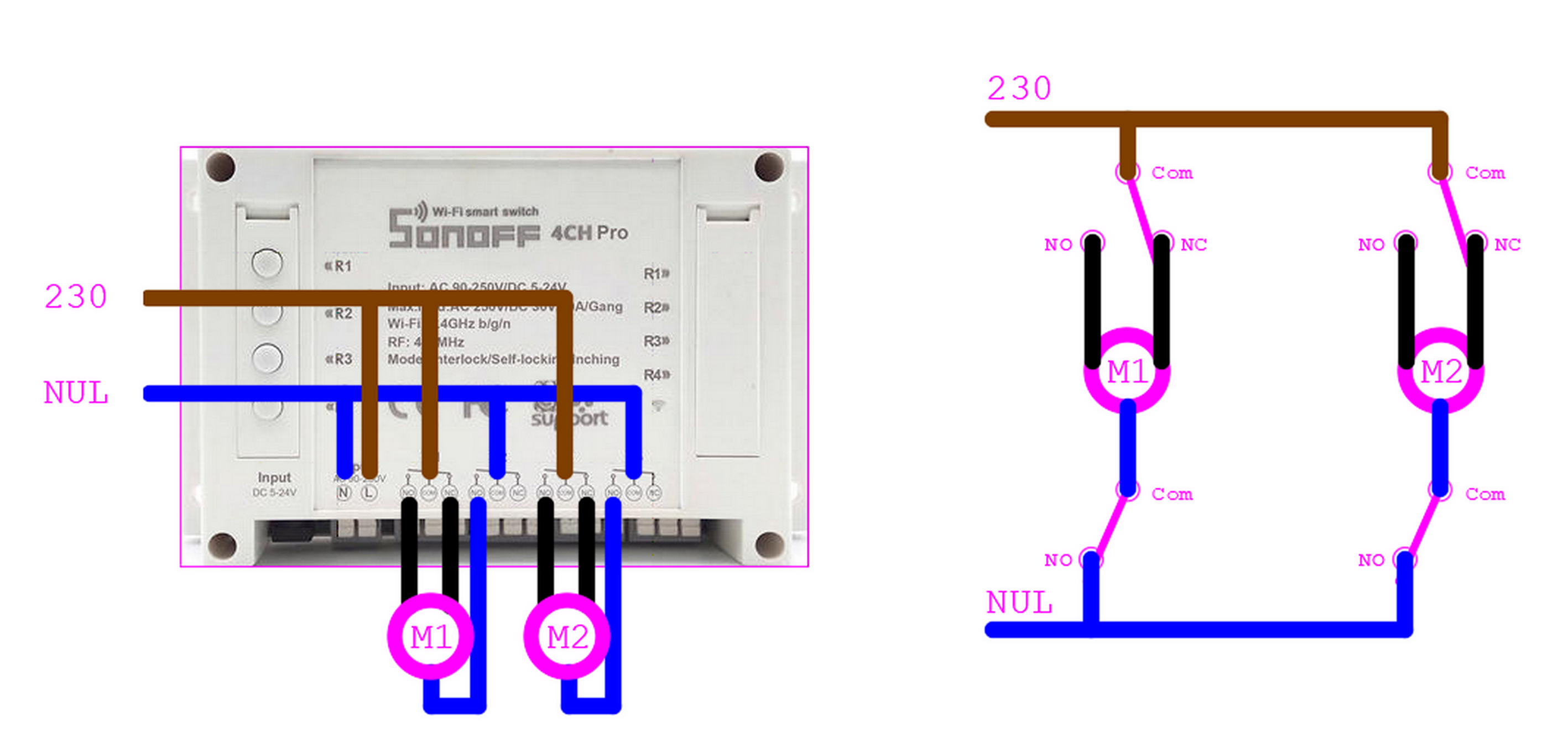

Hier is het schema.

[Con]

Klein tekenfoutje, de onderste 2 NO moet natuurlijk NC zijn

of de twee contactjes hadden rechts moeten staan.

Maar voor de werking maakt dat niet veel uit hoewel in rust

je beter geen NUL kunt hebben.

24 september 2018 aangepast door Con

[muppet]

Meer niet? Dit is wel heel gemakkelijk.

[Con]

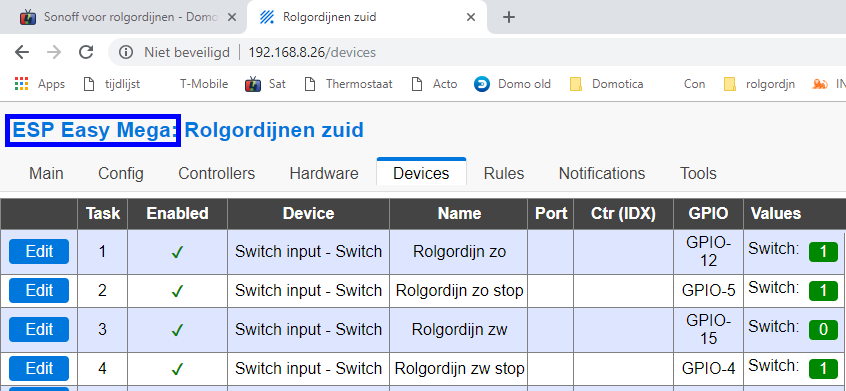

Inderdaad en in de Sonoff heb ik het volgende geconfigureerd (met de ESP Easy Mega flash);

26 september 2018 aangepast door Con

[Marjas]

Dat gaat mij allemaal nog iets te ver. Ben nu bezig om een Sonoff Basic te flashen naar Tasmota maar zelfs dat lukt niet. Denk dat het USB naar TTL sticky defekt is ofzo. Daarna ga ik eens aan het grote spul werken.



[Con]

Dat denk ik haast niet, die converters gaan niet snel stuk, je hebt wél

de 3,3 Volts versie nodig anders blaas je de Sonoff op.

Wat gebeurt er als je aan het flashen bent, zie je dan een voortgang?

[Marjas]

Ja, klopt. Het is een USB stick met 3,3 en 5V aansluiting. Het probleem zit hem al bij de stick zelf. Windows 10 ziet het niet dus kan geen com port opgeven. Drivers vindt ie niet. Na veel geklooi breekt ook nog eens het resetknopje af maar dat overbrug ik met een draadje dus dat werkt. Maar nou krijg ik de sonoff niet meer in flash mode om het eventueel OTA te updaten.

Krijg ik het updaten naar Tasmota of iets dergelijks nou simpel en snel voor elkaar dan kan ik het spul gaan uitbreiden. Zo direct van de fabriek werkt het wel (via IFTTT en Google Home) maar wil die Chinese server zooi er niet tussen.

[Con]

Welk sticky heb je precies? Alles wat er op staat is welkom.

Wellicht 2 foto's maken van onder- en bovenkant.



Want, inderdaad, als jouw PC geen COM poort ziet kun je

ook niet flashen.

28 september 2018 aangepast door Con

[Marjas]

Aluminium Shell CP2102 USB 2.0 naar TTL UART Module 5Pin Seriële Converter.

Op de chip staat D-sun maar kan niks vinden over drivers enzo.

[Marjas]

Net even in een laptop met linux gedaan maar die ziet het ook niet dus ding is gewoon naar de kl...... Dan maar eens een nieuwe poging wagen via een raspberry of OTA. Kan je die Sonoffs nou ook naar een soort fabrieksinstellingen zetten? Las iets over Rx en Tx kortsluiten bij opstarten.
