Instraling

[drz]

Op 30-10-2018 om 13:53 zei Sprietje:

Harmonische lopen alleen naar boven op, niet omlaag.

grondfrequentie, 1e harmonische, 2e harmonische enz.

Ik ga je toch even een heel klein beetje corrigeren.. Alvast mijn nederige excuses hiervoor, maar de grondfrequentie is de 1e harmonische.

De tweede harmonische is de frequentie x2, dus in dit geval 1600Mc

[Sprietje]

Lees Wikipedia er maar eens op na: https://nl.wikipedia.org/wiki/Harmonische

[drz]

33 minuten geleden zei Sprietje:

Lees Wikipedia er maar eens op na: https://nl.wikipedia.org/wiki/Harmonische

Citaat

Een harmonische is de term waarmee in signaalanalyse gehele veelvouden van een frequentiecomponent (grondtoon) worden aangeduid. Ieder strikt periodiek geluidssignaal bestaat uit een grondtoon en eventueel een aantal boventonen (het geluidsspectrum is dus een puntspectrum), waarbij alle frequenties een geheel veelvoud zijn van die van de grondtoon. De grondtoon wordt de 1e harmonische genoemd en bepaalt wat de frequentie van de gehele toon is. De frequentie van de tweede harmonische (eerste boventoon) is 2 keer zo groot als die van de grondtoon en die van de derde harmonische is 3 keer zo groot als de grondtoon, etc.

Gedaan.....

[Sprietje]

Dit staat er ook:

Een harmonische is een frequentie die een geheel veelvoud is van de grondfrequentie. De grondfrequentie is de laagste (eigen)frequentie die een systeem van nature vertoont.

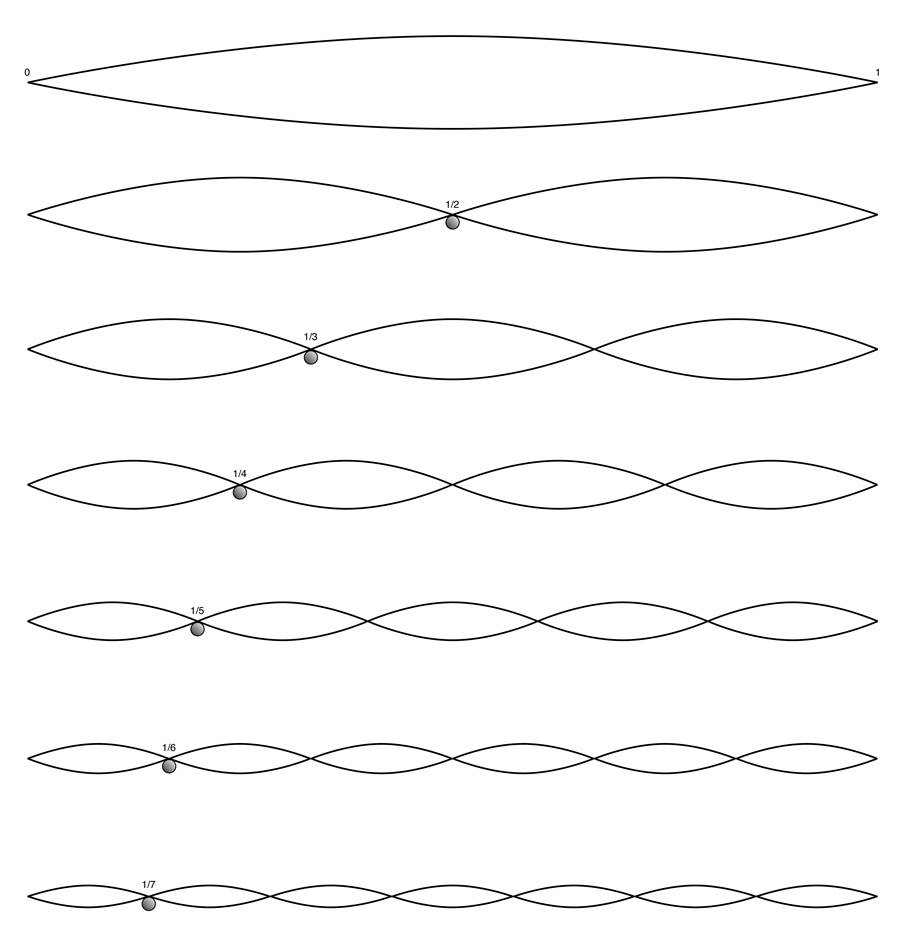

Een eigenfrequentie van een systeem is een frequentie die dat systeem van nature kan vertonen. Als een systeem slechts in één frequentie kan bewegen, slechts één eigenfrequentie heeft, zoals een slinger, doet dat systeem dat in de grondfrequentie. Als een systeem meerdere eigenfrequenties heeft, zoals een opgespannen snaar, dan zijn de hogere frequenties de harmonischen van de laagste eigenfrequentie. De laagste frequentie wordt afhankelijk van het vakgebied onder andere "fundamentele frequentie", "basisfrequentie" of "grondtoon" genoemd. De overige harmonischen noemt men reine boventonen.

2 november 2018 aangepast door Sprietje

[drz]

Moeilijk he? Toegeven dat je je vergist hebt... 😂

[Sprietje]

De grondtoon is tevens ook de eerste harmonische. Een verdubbeling van de grondtoon is de tweede harmonische.

2 november 2018 aangepast door Sprietje

[drz]

Enfin... de uitleg is duidelijk voor de topicstarter.



2 november 2018 aangepast door drz

[Drs. IJzerbout]

Op 31-10-2018 om 11:40 zei Sprietje:

Instraling op de coaxkabel kan ook door led-lampen gebeuren, zie dit filmpje:

https://www.youtube.com/watch?v=NVtUE6gtN5A





Dat met die LED storing is een goed voorbeeld van goedkope Chinese meuk.

[Drs. IJzerbout]

Het hele thema met die storing wordt sterk overdreven. Vooral vanwege fabrikanten van coax kabel die maar al te graag met hoge afschermingscijfers willen "schitteren" en daardoor dit zogenaamde probleem als erg belangrijk aanprijzen.

Ja, enkele 4G freguenties vallen inderdaad in de L-band die loopt van 1-2 Ghz.

Het 4G signaal is niet erg sterk terwijl de L-band signalen die in de coax getransporteerd worden juist wel erg sterk zijn. De verhouding tussen payload en stoorsignaal is in de regel groter dan 1:1000 Om het over de storing van één of andere harmonische maar helemaal niet te hebben. Zo kan ik ook nog wel een paar harmonischen verzinnen die op een gegeven moment toevallig in de L-band zouden kunnen vallen. Verder heeft het digitale signaal behoorlijk hoge mate van foutcorrectie en wordt juist daarom toegepast. Het is zeer robuust.

Wij hebben hier bij MBC Group op ons dak een grote hoeveelheid van up-link en down-link schotels staan. Van Ku tot Ka tot C-band. Met op enkele meters afstand 4G masten van zowel Du als Etisalat. We hebben nog nooit last van enige vorm van storing gehad.

2 november 2018 aangepast door Drs. IJzerbout
Aanvulling

[beeheap]

Amen...

[drz]

8 uur geleden zei Drs. IJzerbout:

Het hele thema met die storing wordt sterk overdreven. Vooral vanwege fabrikanten van coax kabel die maar al te graag met hoge afschermingscijfers willen "schitteren" en daardoor dit zogenaamde probleem als erg belangrijk aanprijzen.

Ja, enkele 4G freguenties vallen inderdaad in de L-band die loopt van 1-2 Ghz.

Het 4G signaal is niet erg sterk terwijl de L-band signalen die in de coax getransporteerd worden juist wel erg sterk zijn. De verhouding tussen payload en stoorsignaal is in de regel groter dan 1:1000 Om het over de storing van één of andere harmonische maar helemaal niet te hebben. Zo kan ik ook nog wel een paar harmonischen verzinnen die op een gegeven moment toevallig in de L-band zouden kunnen vallen. Verder heeft het digitale signaal behoorlijk hoge mate van foutcorrectie en wordt juist daarom toegepast. Het is zeer robuust.

Wij hebben hier bij MBC Group op ons dak een grote hoeveelheid van up-link en down-link schotels staan. Van Ku tot Ka tot C-band. Met op enkele meters afstand 4G masten van zowel Du als Etisalat. We hebben nog nooit last van enige vorm van storing gehad.

Ik zal je vertellen dat ik zelfs schotelontvangst heb gehad door simpelweg tweelingsnoer te gebruiken van een verlenghaspel.

Geen idee waar er een telefoonpaal stond, maar ik heb niet gemerkt dat het beeld wegviel tijdens het bellen.

2 november 2018 aangepast door drz

[Ventura]

De informatie van Drs. IJzerbout geeft een toegevoegde waarde op deze discussie. Zo zie men dan weer dat een 4G afgeschermde kabel weinig effect heeft bij een schotel installatie. Wat ik ook heb kunnen constateren in praktijk.

[Sprietje]

Interferentie kan ook worden veroorzaakt door nabijgelegen elektrische apparatuur zoals dimmers, spaarlampen, ledlampen, kwikdamplampen, natriumlampen, magnetrons, DECT-telefoons, computers , draadloze breedbandrouters , elektrische spoorwegen en schrikdraadhekken van landbouwers.
