4 LNB's op wavefield t55

[Blommers]

Wie kan mij helpen, kom er niet direct aan uit op welke plaats op de rail de lnb's moeten staan.

Mijn lokatie is roosendaal en wil 4 satellieten instellen, HOTBIRD OP 13.0 - ASTRA'S  OP 19,2 - 23,5 EN 28,2

en hoe moeten de de voetjes op de rails staan, met de schaalverdeling naar de grote schotel of naar de kleine schotel?

Heb de LNB's van Inverto twin uitvoering, maar als de gradenverdeling naar  grote schotels staat is de LNB niet meer te verstellen omdat het haakse lnb is

[Sprietje]

Beste Blommers, plaatsgenoot

Hierbij de calculator hoe je de T55 moet afstellen:
https://satlex.be/nl/wavefrontier_calc-params.html?satlo_east=&user_satlo_east=28.35&user_satlo_east_dir=E&satlo_west=&user_satlo_west=13&user_satlo_west_dir=E&location=&la=51.519&lo=4.395&country_code=nl

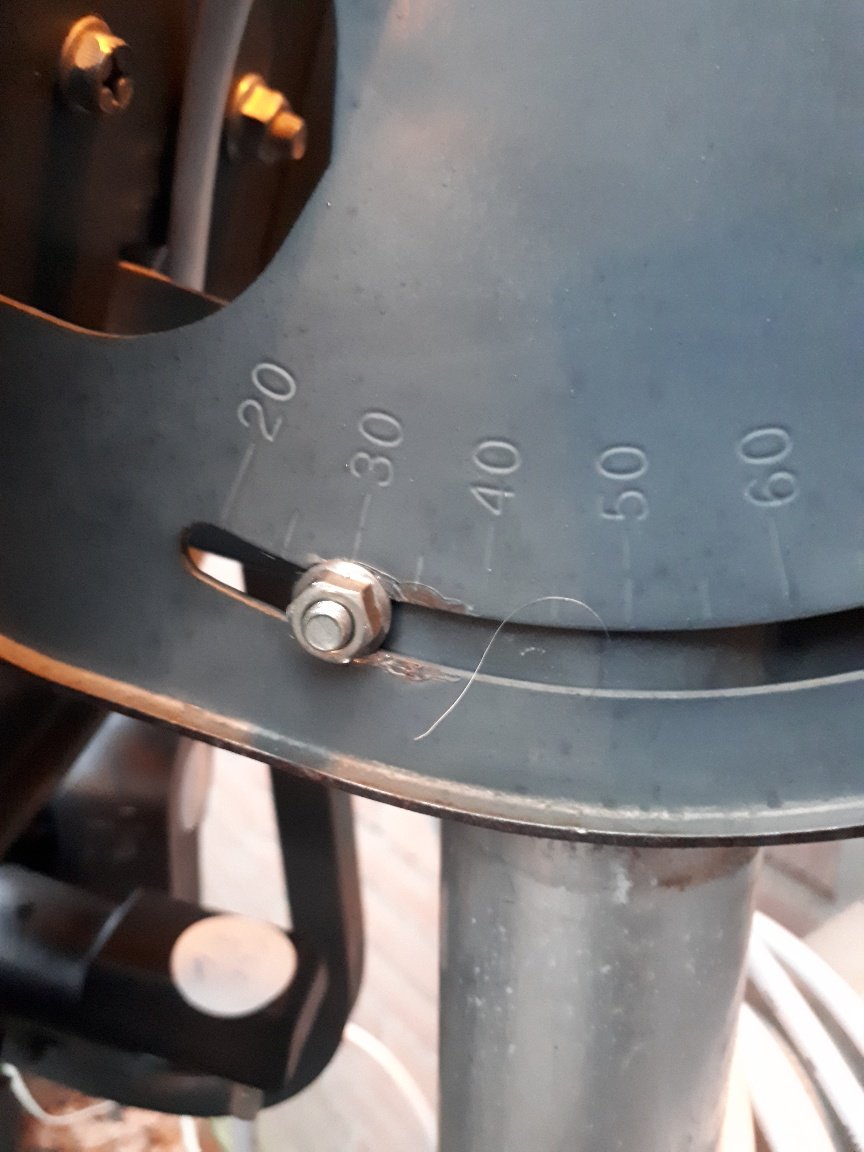

Zoals je ziet moet de elevatie van de schotel op 29,14 graden afgesteld worden.

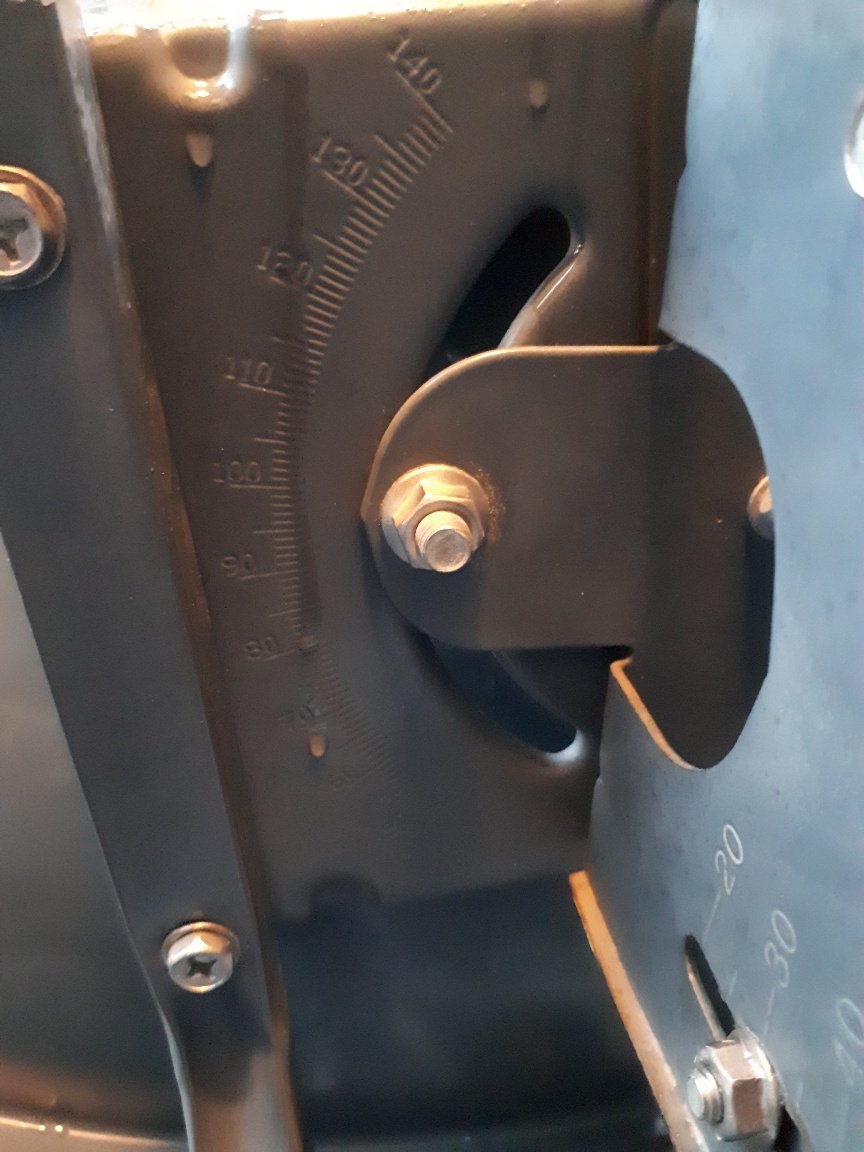

De skew van de schotel op 100,84 (is 10,84 graden schuin)
Omdat de Astra 2 drie satellieten heeft zie zich bevinden tussen 28,2 oost en 28,5 oost, heb ik het gemiddelde van 28,35 ingevoerd om alle 3 de satellieten even goed te ontvangen.

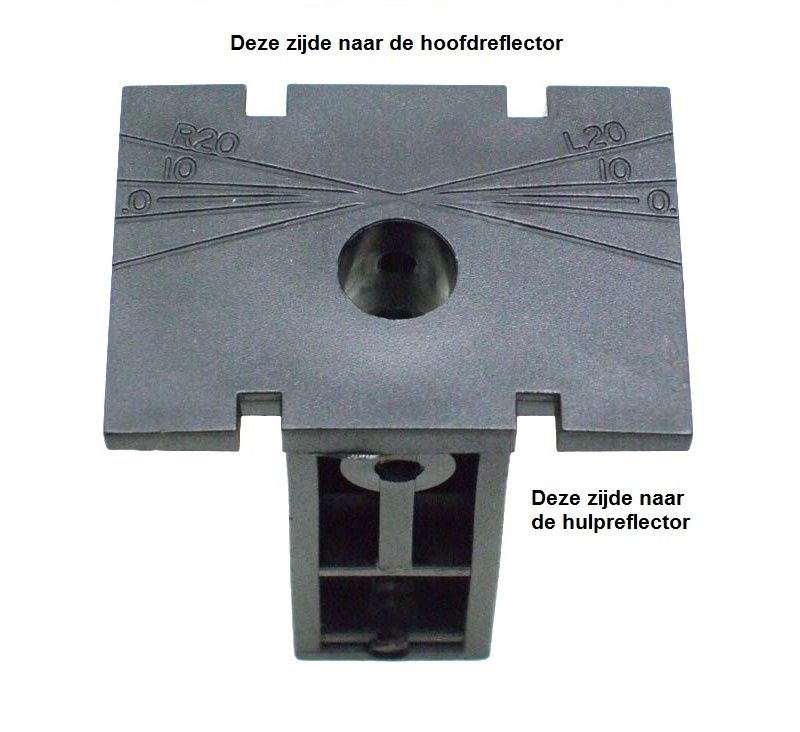

Zie de bijlage hoe je de houders moet monteren.



[Blommers]

Bedankt! ga er mee aan de slag, laat wel weten of het gelukt is (kan wel even duren)

[Sprietje]

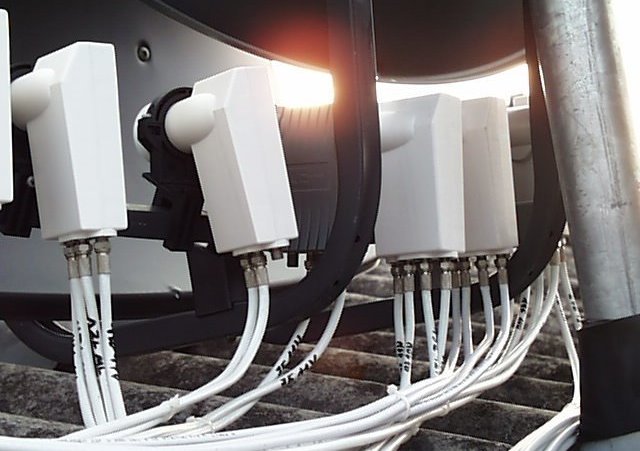

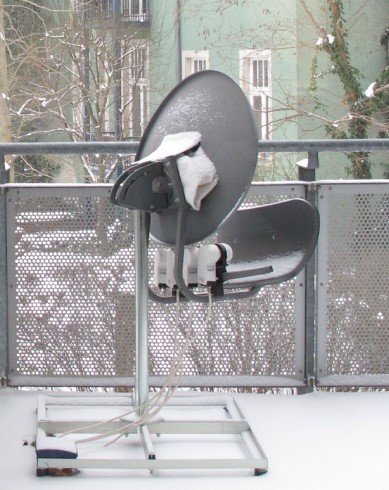

Het kan zijn dat je problemen hebt met de F-connector aansluitingen op de lnb's die zich precies boven de draagarmen bevinden, zie bijlage.
Dat kun je op verschillende manieren oplossen.
- gebruik haakse F-connector aansluitingen
- maak de berekening zo, dat alle lnb's op de rail opschuiven zodat ze niet precies boven de draagarmen staat. Hierbij moet je wel opletten dat je skew van de lnb eerst goed gezet wordt want dan pas weet je of de aansluitingen precies boven de draagarmen komen.
Wil je de lnb's verschuiven, vraag dan aan mij hoe je die berekening moet aanpassen.
- gebruik een andere lnb die kleiner is van afmetingen. Inverto heeft een nieuwe serie lnb's uitgebracht die makkelijk passen. Het gaat dan om deze met 2 aansluitingen: http://www.inverto.tv/lnb/363/twin-universal-40mm-pll-lnb







29 december 2018 aangepast door Sprietje

[Tonskidutch]

met de inverto twin (de redline black premium) gaat het ook net goed qua kabels en die draagarm

een haakse connector is weer een paar dB minder



de f-connectors en coax vooraf aansluiten op de LNB en dan in de LNB klem plaatsen werkt het makkelijkst vind ik

[Blommers]

Het werkt bijna, alleen de hotbird 13.0 krijg ik niet te zien.

[Sprietje]

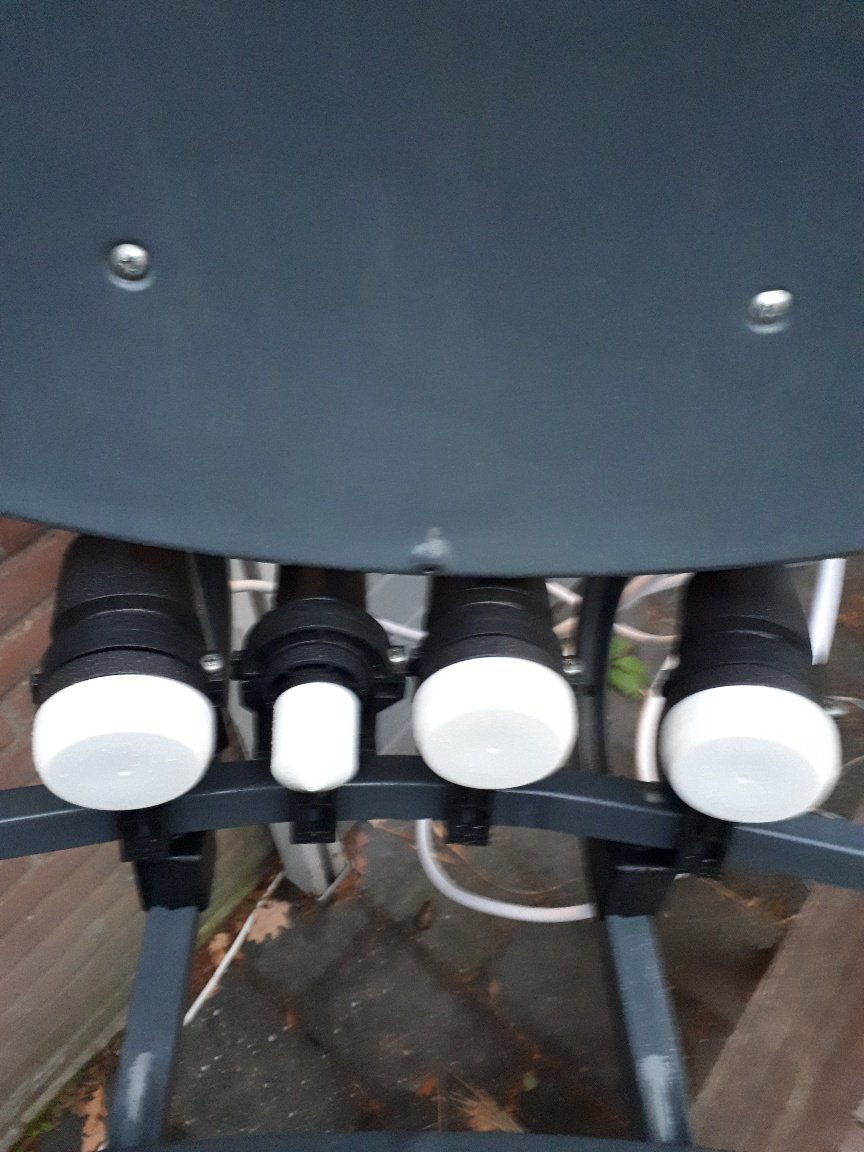

Maak eens een foto.

[Blommers]

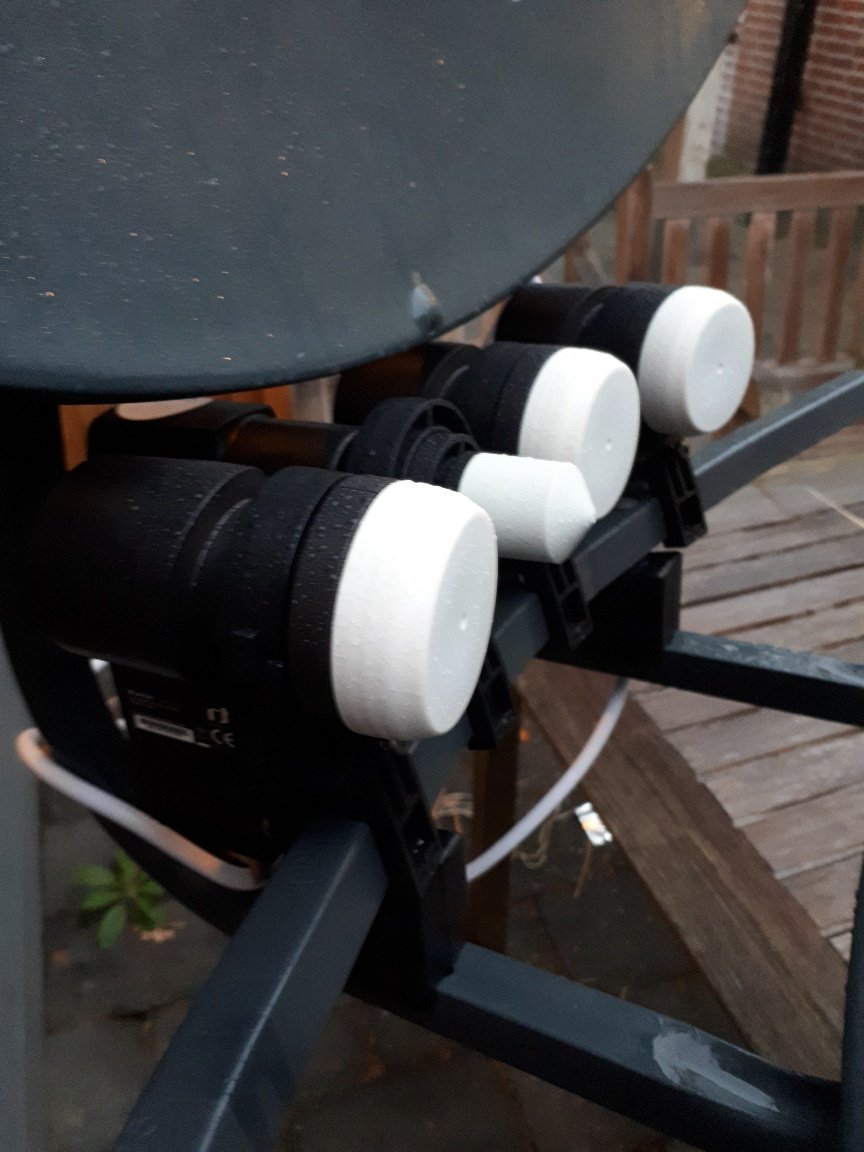

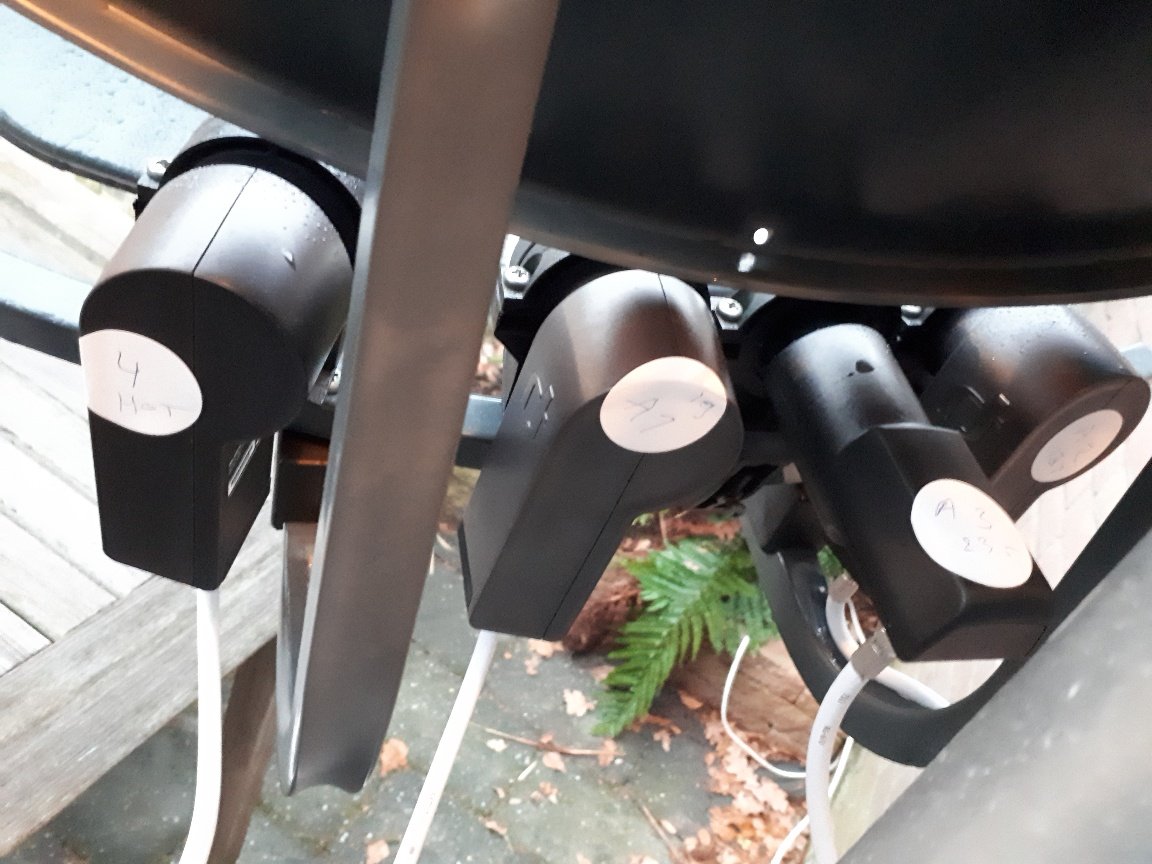

[Sprietje]

Een aantal tips:

Je hebt de schotelskew afgesteld volgens de graden aanduiding.
- leg eerst een waterpas over de 2 draagarmen en stel de schotel af zodat de libel mooi in het midden staat. Kijk nu of de wijzer op nul staat. Het kan namelijk zijn dat als de mast niet helemaal zuiver staat, de wijzer al op bijv. 1 graad staat. Als je de afwijking weet, kun je daar rekening mee houden met de instelling.

- De koppen van de lnb's staat tegen de lnb-klemmen. Meestal heb je de beste ontvangst als de koppen 5mm van de klemmen af staan. Kijk even of je dan beter signaal krijgt.

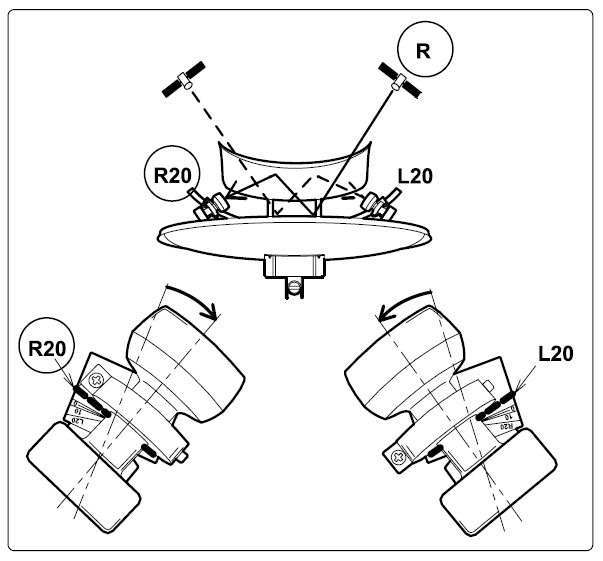

- ik heb sterk de indruk dat je de lnb's niet schuin hebt gezet. Een lnb die op positie + of - 10 staat, moet ook met de streep 10 schuin gezet worden. Hij tast dan de schotel beter af en de kop komt dan ook precies op de goede plaats te staan. Zet je de lnb gewoon recht, dan staat de houder wel op de aangegeven positie maar de kop niet zodat het de signalen niet optimaal vangt.

- heb je de skew van de lnb's wel goed staan?
Hotbird 13 op -3°
Astra 19,2 op -4°
Astra 23,5 op -7°
Astra 28,2 op -10°
d.w.z. gemeten t.o.v. verticaal, niet t.o.v. de rail want die staat al schuin.
Als je achter tegen de lnb's aan kijkt tegen de wijzers van de klok ingedraaid.

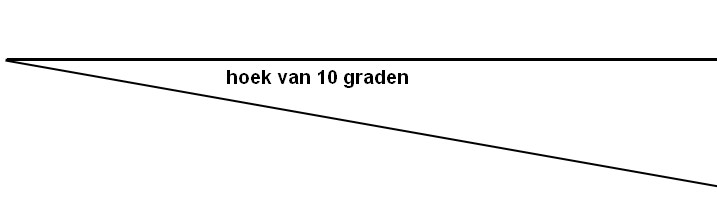

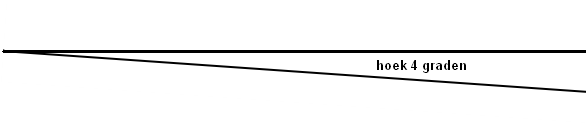

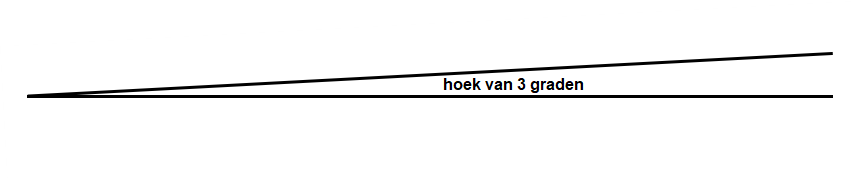

Gebruik de bijgevoegde hoeken.



[Blommers]

Hoi hoi, heb alle 4 de satellieten, nou nog wa te finetunen voordat ik hem op het dak plaats, moet ook nog de tweede uitgang van de lnb aansluiten.

Hartstikke bedankt voor de hulp,

Groet, Jan







[grondstof]

Ik heb afgelopen zomer ook een T55 geplaatst bij mijn chalet. Eerst de instellingen via de calculator gebruikt waarbij ik de hotbird als middelste satelliet heb gekozen.

Daarna de rest gecontroleerd en zuiver afgesteld, ik ontvang 0.8W, 4.8E, 9E, 13E, 19.2E, 23.5E en 28.2E goed tot zeer goed met deze schotel.
