reparatie panasonic sa-hr50

[ad123]

Hallo

Van mijn panasonic receiver brand het display niet meer.

Bij Steve heb ik reeds het manual gedownload waar voor dank.

Wat ik gemeten heb op het paneel circuit is het volgende:

JW803  pin 2    5.8v

               pin 4   3.2v

Jw401   pin 3   2.9v

               pin 4   -7.5v

               pin 5   +7.5v

dit met de receiver aan.

Weet iemand wat ik nog meer kan meten of wat er eventueel defect is.



Het schema is hier te vinden ,want het is net te groot om het hier te plaatsen



https://ufile.io/7din9

[Frans B]

Probeer eens om c413 t/m c416 te vervangen.



[Steve]

Op de voedingsprint is waarschijnlijk de print zekering op positie 1 defect. vervang deze door een 1 amp zekering (Vlakbij diode D852 zit deze printzekering)

[ad123]

Deze heb ik al eens vervangen en die is nu niet defect.

[Steve]

OK



vervang C862 (680 uf/50v)
vervang C871 en C857 (22 uf/50v)
vervang C711 (47 uf/50v)







[ad123]

Hallo Steve

Voor c711 word 100uf aan gegeven ,moet deze vervangen worden door een 47uf?

[Steve]

nee, deze mag ook 100 uf zijn

[ad123]

Hallo

De 4 condensators zijn vervangen en het display brand weer alleen een beetje zwak.

Bij het na meten bleek dat er 1 van de 22uf condensator niet goed meer was de rest klopte aardig voor zover ik

dat met mijn fluke 79/3 kan meten.

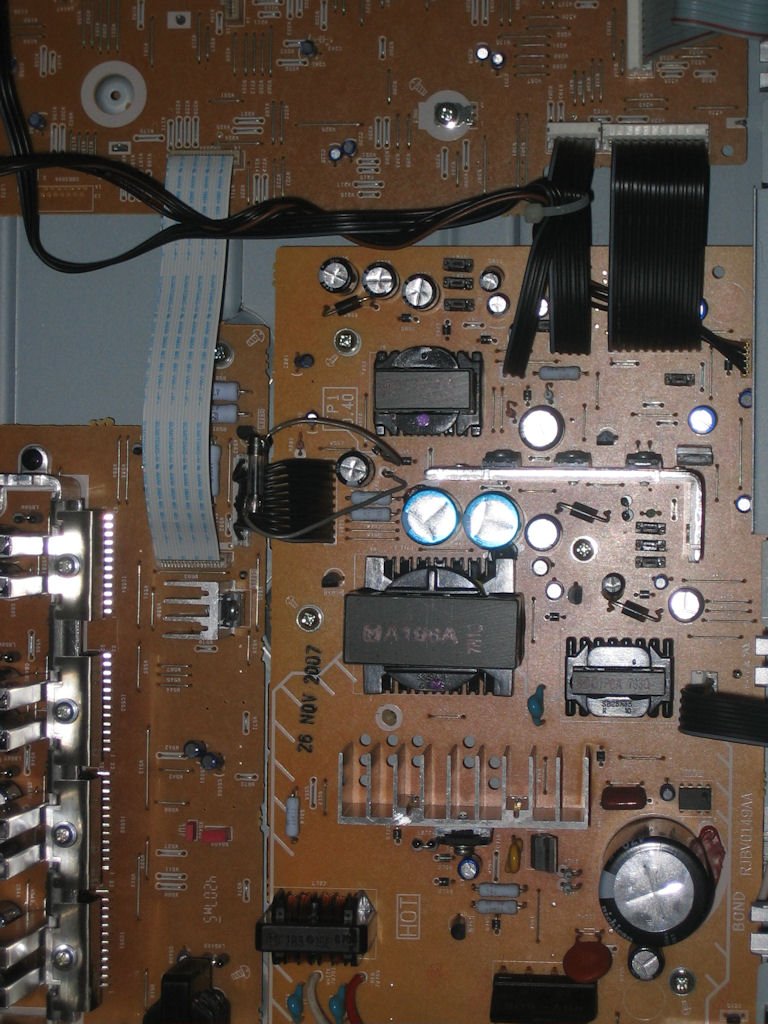

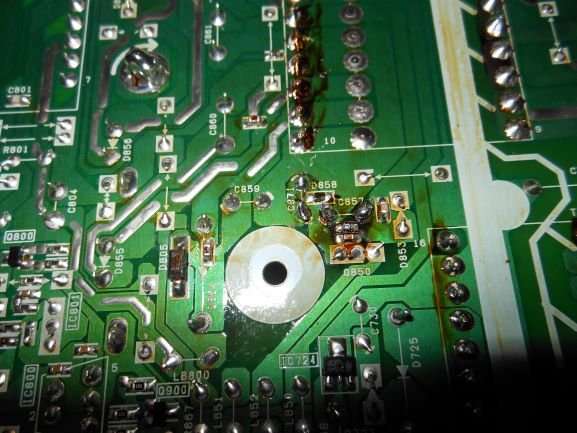

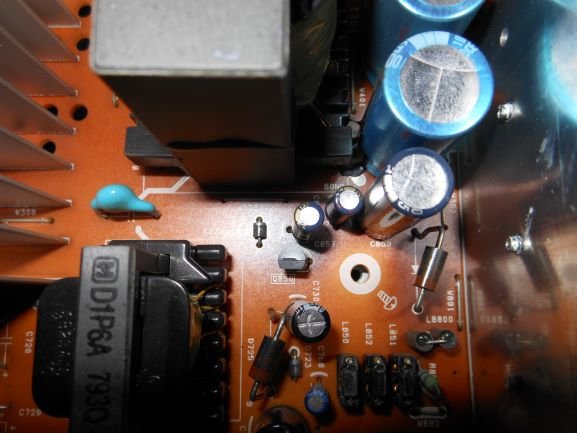

Op de print zit bij de 2x    22uf een aardige zwarte vlek van warmte ontstaan kan hier nog meer zijn om beter display te krijgen?

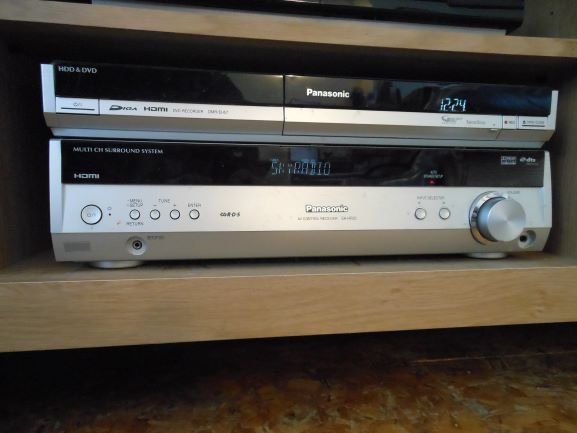

Ik doe er een foto van de versterker en recorder bij en als je goed kijk dan brand de bovenste beduidend helderder.
