Wavefrontier T90 bevestiging en extra LNB houders

[Raymond62]

Hoi Sprietje, ja ik herinner mij dat ik daar toen nog speciaal aan heb zitten meten omdat de steun inderdaad op 2 manieren kan gemonteerd worden.

Ik dacht ook dat ik de lange zijde vanonder had maar ik ga het morgen dadelijk controleren. Normaal gezien volg ik alles tot in de puntjes maar het zou toch nog kunnen dat ik me vergist heb  😳





[Raymond62]

Net effe nagemeten en steun staat toch goed gemonteerd. Langs onder ongeveer 50cm tot in midden bocht en een 43cm gemeten van bovenaf.

Misschien zijn er verschillende van die steunen in omloop, originele en namaak? In ieder geval zal ik iets anders moeten verzinnen.

[Sprietje]

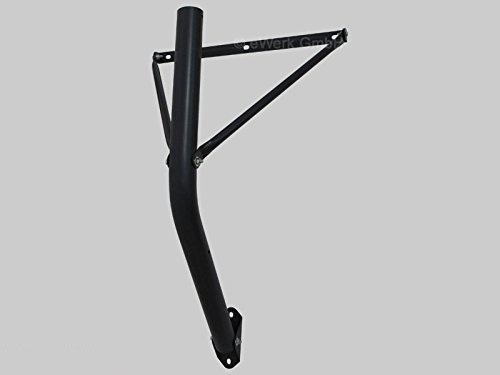

Bij deze T90 staat de bovenste arm veel meer horizontaal waardoor je het bovenste deel van de pijp waar de schotel op gemonteerd wordt veel makkelijker zuiver verticaal kunt stellen.

Er zijn ook mounts waarvan de arm net zo schuin staat al bij jou.

Zouden er mounts zijn waarvan de knik in de buis meer gebogen is?

Je zou eventueel de armen van de triangel wat in kunnen korten.

17 februari 2019 aangepast door Sprietje

[maja]

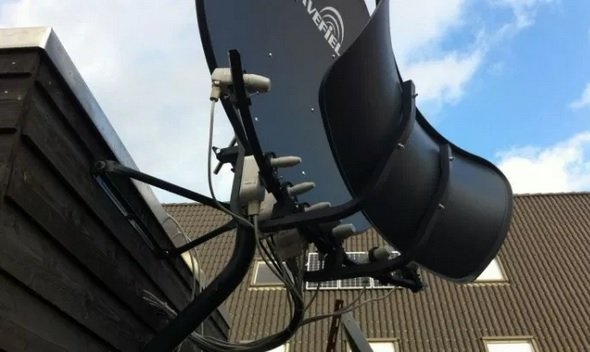

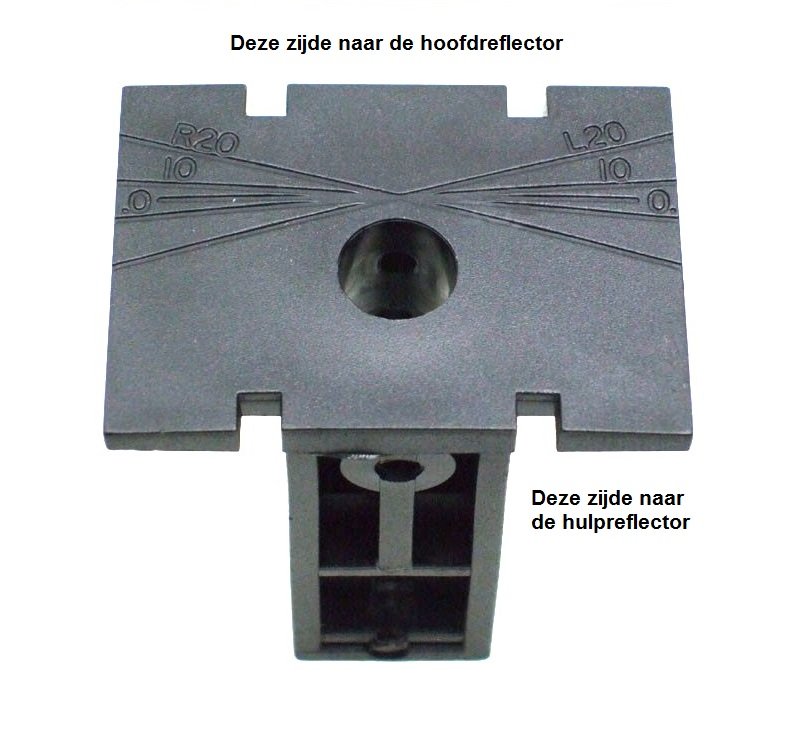

Op deze foto is te zien dat de lnb houders verkeerd gemonteerd zijn. De bevestigingsschroef moet aan de kant van de hoofdreflector zitten.

[Raymond62]

Ja die triangel staat duidelijk horizontaler. Volgens mij zijn er verschillende fabrikanten die zo'n steun maken. Dat montageblad dat jij liet zien is ook iets anders dan dat wat ik heb..

Ik dacht de triangel hogerop de buis te plaatsen (tot net onder de schotel) en de 2 steunen eventueel ook te vervangen door iets dikker ijzer.

Alleen hangt het ganse gewicht dan op de 2 onderste bouten terwijl de triangel door zijn schuinstand nu ook nog wat gewicht draagt.



Of anders kort ik de 2 steunen wat in (schotel hing toch wat naar voor) en maak bovenaan de buis nog een extra steun om het wiebelen tegen te gaan, net zoals bij de triax (dat roodgeverfde ijzer).



[Sprietje]

Wat ik liet zien was toch echt het montageblad van WaveFrontier T90, zie de pdf bijlage.

T90P.pdf

17 februari 2019 aangepast door Sprietje

[Sprietje]

Beste Maya

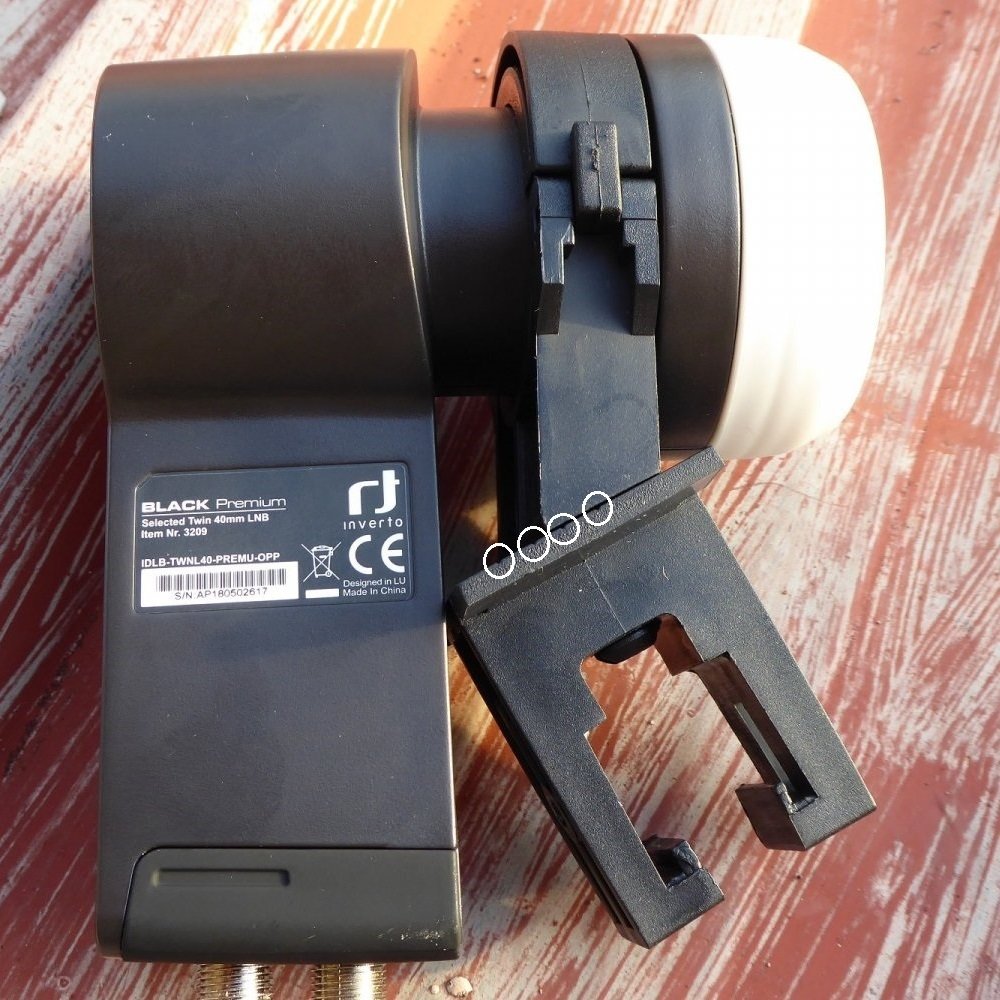

Je moet niet naar de bevestigingsschroef kijken maar naar de strepen op de houder voor de schuinte instelling en die moeten staan zoals in de bijlage.



17 februari 2019 aangepast door Sprietje

[Raymond62]

Mijn gedrukte handleiding is net iets anders en het blad met montage-instructie van de steun was los toegevoegd. Mijn schotel heeft ook geen WaveFrontier opdruk, maar ziet er toch identiek uit.

[RicardoBelli]

Als je de bovenste muurbeugel 1 steen hoger zet ,staat hij dan niet beter waterpas ??????







17 februari 2019 aangepast door RicardoBelli

[Raymond62]

Nee helaas. Dan stond de pijp naar binnen, nu staat hij naar buiten.

Vindt het eigenlijk een slecht systeem want je kan niets bijregelen behalve ergens iets tussen frommelen zodat ofwel de boven ofwel de onderkant van de muur staat.

Ik snap niet hoe anderen dat spel waterpas krijgen maar goed, ik laat het zo en dan regel ik het zaakje zo maar af. Zodra de nieuwe LNB's binnen zijn begin ik er aan 😉

[ceesv]

Mooi is het niet, maar bij de T-90 kan je heel eenvoudig het scheef staan van de antennemast compenseren.

[Raymond62]

Hoe doe je dat dan? Bedoel je een plankje tussen muur en steun? Ik ben een en al oor 😋





[Sprietje]

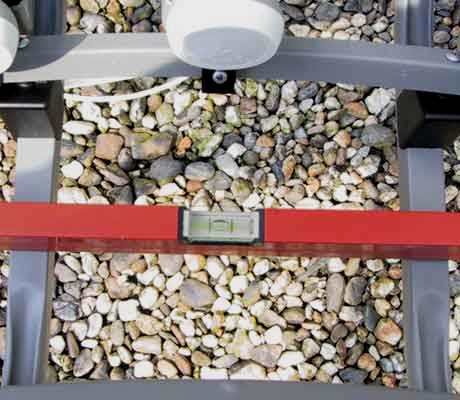

Het kan toevallig zijn dat de T90 precies evenwijdig aan de muur komt te staan, dan hoef he alleen de elevatie van de schotel te compenseren maar dat zou puur toeval zijn. Als de schotel niet evenwijdig aan de muur komt te staan, dan zal de schotel een klein beetje skew krijgen. Hoeveel dat is, kun je bepalen door een waterpas over de twee draagarmen te plaatsen en dan de schotel precies waterpas stellen. Dan kun je op de schaalverdeling van de schotelskew zien hoeveel de afwijking is, bijv. 0,5° of 1° of misschien nog iets meer. Daar kun je dan rekening mee houden als de calculator de schotelskew heeft uitgerekend.
Wat betreft de elevantie, die is ook aan te passen en dat doe je op maximaal signaal van de middelste satelliet.



17 februari 2019 aangepast door Sprietje

[Raymond62]

Goeie tip Sprietje met de waterpas over de 2 draagarmen! De elevatie en skew aanpassen aan de afwijking van de pijp had ik al aan gedacht maar gaat die schotel dan evenzeer perfekt uitgericht  kunnen worden? Dan maakt het mij ook niet uit dat het niet waterpas staat..

[Sprietje]

Ja hoor, ik heb zelf een Triax 115 met 4 lnb's en daarvan staat de gehele schotel 20 graden schuin doordat ik de bovenste 30cm van de mast onder een hoek van 20 graden heb staan. Dat maakt voor de ontvangst helemaal niets uit. De enige situatie waarbij een mast echt zuiver verticaal moet staan is bij een draaibare schotel.
In jou geval weet je de afwijking van de schotelskew door de waterpas te gebruiken en de afwijking van de elevatie merk je als je de elevatie van de schotel op maximaal signaal afstelt van de middelste satelliet.

Hoeveel graden denk je dat je mast afwijkt van verticaal?
