dab Wat vindt je van deze combinatie DAB+ FM antenne

[astro iris]

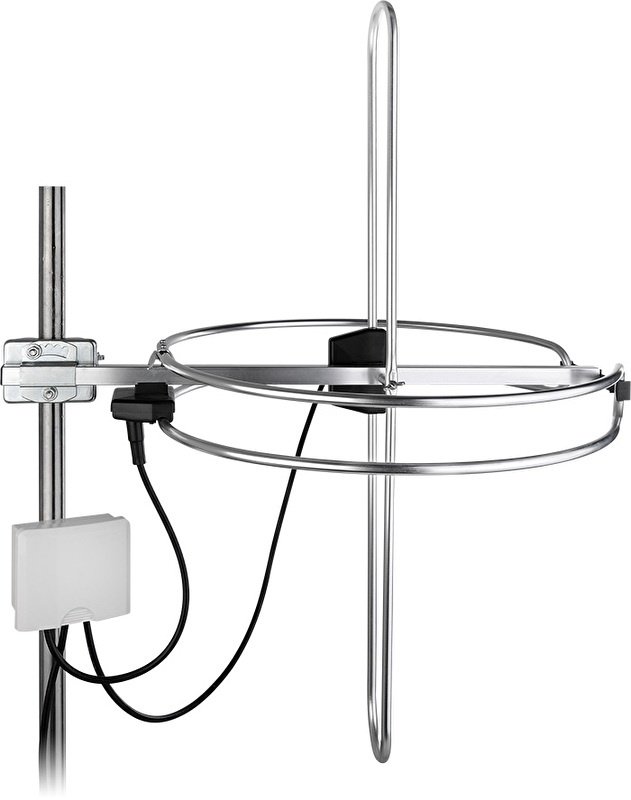

Is dit een goede DAB+ FM combinatie antenne?

29 januari 2019 aangepast door astro iris

[Alex1970]

Een gecombineerde antenne is m.i. altijd een compromis en dus niet het beste, maar zonder enige specificaties kan je er al helemaal niks over zeggen.



Heeft jouw radio dan ook één antenne-ingang voor zowel DAB als FM?

Zo niet, zou ik toch voor twee aparte antennes gaan. Scheelt je ook het verlies van een koppelfilter.

[astro iris]

Ben in overweging om een DAB+ radio aan te schaffen die zowel DAB+ als FM ontvangt met externe antenne aansluiting en ik dacht dat deze maar één antenne ingang heeft. Indien twee antennes moet ik dan telkens antenne versteken of kan ik met een DAB+ antenne ook FM goed ontvangen?

29 januari 2019 aangepast door astro iris

[luisteraar]

als je die antenne goed bekijkt zie je dat het

eigenlijk twee antennes zijn.

verticaal een grote gesloten dipool deze is voor de fm band.

als ik het goed zie horizontaal 3 kleinere dipooltjes, 3 dipooltjes om voldoende bandbreedte te krijgen op de dab frequenties.

Technisch gezien zou ik zeggen goed opgebouwd en geschikt voor fm en dab

29 januari 2019 aangepast door luisteraar

[Alex1970]

Alleen zijn de DAB signalen wel verticaal.

Als je maar één antenne-aansluiting hebt zou ik ook maar één coax aansluiten op bijvoorbeeld deze gecombineerde antenne of twee aparte antennes via een koppelfilter.



Kan je, zonder te linken naar een webwinkel, nog verdere gegevens over deze antenne geven? Merk/type?

Specificaties?

[luisteraar]

zoals je ziet gaan twee kabels naar een combiner.

je zou de coax van de fm dipool en db dipool seperaat naar de woning brengen.

je zit dan wel met een probleempje dat de dipool een impedantie heeft van 300 ohm (als ik me goed herinner) die kan niet zomaar op een coax daar moet een balun tussen.

een splitter nemen waar fm en dab coax aansluiting uit komt gaat ook.

dit geeft wel demping evt zit in aansluit kastje bij antenne al een versterker dat zou dan perfect zijn.

30 januari 2019 aangepast door luisteraar

[Sprietje]

Luisteraar, je zit er helemaal naast.
Het betreft een combinatieantenne met een verticale dipool voor DAB en een rond gebogen horizontale FM-dipool.
DAB en DAB+ zijn verticaal gepolariseerd maar de FM-band is al in de jaren 80 overgegaan van horizontale naar verticale polarisatie. Wat moet je dan met een FM-antenne die horizontaal gepolariseerd is?



[luisteraar]

is dit de zelfde antenne, ik denk het niet.

als het de zelfde antenne is is de vertikale dipool veel te groot voor dab frequenties die moet minimaal de helft zijn van de fm antenne.

ik zie het de fm dipool maakt twee

omwentelingen.

niet goed gekeken mijn pardon

er staan geen maten bij krijg nu de indruk dan het een fm h/v antenne is en geen dab

30 januari 2019 aangepast door luisteraar

[Sprietje]

Datasheet_FM_DAB_20608.pdf

[luisteraar]

tja als ik in gedachte de rond gevouwen horizontale dipool recht trek lijkt die met net zo groot als de vertikale dipool terwijl de dab frequenties het dubbele is van de fm band

[Sprietje]

De rond gebogen dipool is 3,14 maal zo lang als wat je ziet. Omdat de gebogen einden niet tegen elkaar komen, reken ik met 3 maal de lengte die je ziet. Dan komt het verschil van 2 maal de lengte toch aardig in de richting.



30 januari 2019 aangepast door Sprietje

[Drs. IJzerbout]

11 uur geleden zei luisteraar:

3 dipooltjes om voldoende bandbreedte te krijgen op de dab frequenties



Kijk...zo leer je nog eens wat.

30 januari 2019 aangepast door Drs. IJzerbout

[Drs. IJzerbout]

Deze antenne is prima geschikt voor de Duitse markt. Waar FM horizontaal is en het merendeel van de DAB zenders vertikaal.

Voor de NL markt dus niet geschikt.

[luisteraar]

1 minuut geleden zei Drs. IJzerbout:



Kijk...zo leer je nog eens wat.

Dat is het nut van een discussie forum je leert van elkaar

Ben blij dat je kennis opgedaan hebt zo

weet je ook dat een fm auto antenne niet optimaal is voor

dab die antenne moet met 50% verkleint worden



[Sprietje]

Auto antennes zijn tegenwoordig allemaal elektronisch of op een ruit gedrukt. Dan is het maar afwachten hoe het zit. Welke auto rijdt er nog met een spriet? Bovendien moeten ze met horizontale en verticale polarisatie overweg kunnen afhankelijk in welk land je rijdt.

30 januari 2019 aangepast door Sprietje
