Monoblok lnb op 88cm schotel

[checkeddy]

Kan ik een monoblok lnb voor 80cm schotel ook gebruiken op een Triax 88cm schotel ?

[Sprietje]

Dat hangt er van af welke satellieten je wilt ontvangen.

Er bestaan monoblocken van 3 graden, 4 graden en 6 graden.

Daarnaast bestaan er duo-lnb's van 4,3 graden voor schotels van 60 en 80cm.

Een duo-lnb is in feite ook een monoblock maar dan speciaal voor de ontvangst van de Astra 19,2 en 23,5 waarbij de antennes schuin staan in het block.

[checkeddy]

Zou eentje van 4,3 graden moeten zijn voor Astra 1 en Astra 3 en eventueel voor Astra 2 maar dacht dat een trippel lnb niet werkt met deze schotel.

2 of drie afzonderlijke lnb 's zal wel geen probleem zijn denk ik.



[Sprietje]

Voor de Astra 19,2 en 23,5 kun je een duo-lnb nemen voor een schotel van 80-85cm.
Hoeveel aansluitingen wil je hebben?

Een triple-lnb werkt inderdaad niet op een Triax 88

Drie afzonderlijke lnb's kan ook op een Triax 88 op een rail. Dan kun je gewoon lnb's met koppen van 60mm gebruiken.



[checkeddy]

Heb momenteel 3 aansluitingen van een quad lnb met rotor in gebruik maar zou van de rotor af willen.

[Sprietje]

Dit is een geschikte duo-lnb voor je Triax 88 met 4 aansluitingen:

http://www.inverto.tv/lnb/95/quad-monoblock-23mm-lnb-430-for-80cm-dish

[a33]

En je kan natuurlijk altijd de motor laten zitten, en dan 19+23 'vast' ontvangen (via het monoblock), en andere satellieten via de motor.

Dan gaat het wisselen tussen 19 en 23 onderling snel, zonder motorbeweging; en voor alle andere satellieten wordt dan wel de motor gedraaid.

Zo houd je dan de mogelijkheid van 28oost, als je dat soms wilt zien.



groet,

A33

10 februari 2019 aangepast door a33

[checkeddy]

Bedankt Sprietje en a33 zal dan voor deze oplossing gaan.

[a33]

OK. Bedenk dat je dan met diseqc, met 23oost in het brandpunt, 19 oost zogenaamd ook op motorpositie 23 oost moet zetten. Maar dan met een andere diseqc 1.0 opdracht!



En, als je nu met je Quad LNB ook andere ontvangers bedient, dat je niet met je motor gaat draaien als die andere ontvangers naar 19 of 23 oost kijken. Anders zijn die natuurlijk het signaal kwijt.



Groet,

A33

[Sprietje]

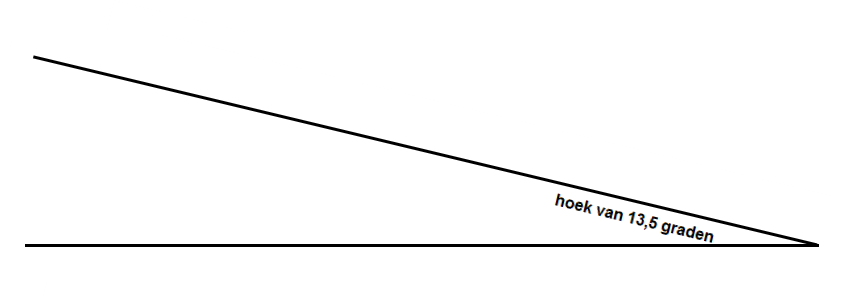

Als je de rotor niet gebruikt, moet je de duo-lnb met de kop van de Astra 23,5 in de klem zetten en het block 13,5 graden schuin zetten, de kop van de Astra 19,2 lager. Gebruik hiervoor de bijgevoegde hoek.
Als je de rotor wel gebruikt, moet je de schotel nadat deze is afgesteld eerst naar de Astra 23,5 laten draaien waarna je het block 13,5 graden schuin zet ook weer met de kop van de Astra 23,5 in de klem.



[checkeddy]

Zou de rotor eventueel wel willen gebruiken voor ontvangst BBC1-2 op Astra twee maar hoe moet ik mijn tuner dan configureren ?

Voor monoblock is dit diseqc1.0 of 1.1 A/B (voor 19.2 en 23.5 oost).Gebruik momenteel usuals als aansturing wat goed werkt maar wil op een 2de reciever

naar andere sat (19.2) kunnen kijken.

De lnb staat momenteel reeds onder een kleine hoek door motordraaiing op 23.5 oost.(gebruik een Moteq 2100 motor ongeveer 10 jaar oud).

Moet ik iets bijkomend installeren of schotel opnieuw afstellen op 23.5 oost ?Of mag de positie van 23.5 oost gewoon worden gebruikt ?

[a33]

1 uur geleden zei checkeddy:

...  maar wil op een 2de reciever naar andere sat (19.2) kunnen kijken.



Zoals gezegd, tegelijkertijd kan dat niet. Als de motor naar 28oost is gedraaid, kan die geen 23/19 oost meer ontvangen.

(Vergeet ook niet na afloop van het 28oost kijken de motor weer terug te draaien naar 23oost; zodat bij de volgende opstart iedereen weer 19/23oost kan kijken!)



Instellingen: neem bij USALS alle correcte longitude-waarden, behalve bij 19.2 oost: Geef die als longitude 23.5 oost.

Alleen 19 oost heeft dan diseqc 1.0 opdracht A of 1/4; alle andere satellieten worden bereikt met diseqc 1.0 opdracht B of 2/4 (als je monoblock 19oost op A heeft, en 23oost op B).



Aan de schotelafstelling hoeft verder niks veranderd te worden.

Zet het monoblock zo schuin als Sprietje aangaf. (Dan staat hij bij schotelstand richting het zuiden nagenoeg horizontaal, c.q. met de zwevende kop íetsje hoger.)



Groet,

A33

[Sprietje]

Beste checkeddy



Het blijft een compromis, een draaibare schotel.
Normaal gesproken zenden satellieten hun polarisatie precies horizontaal en verticaal uit op de positie waar ze hangen.
Dus hangt een satelliet op 3° oost, dan zal iedereen die op 3 oost woont de skew van de lnb op nul in moeten stellen.



Er zijn echter uitzonderingen.

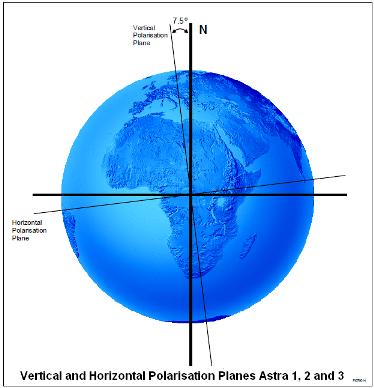

De Astra 1-2-3 zenden hun polarisatie 7,5° gedraaid uit. De reden hiervan is dat de grootste gebruikersgroep van deze 3 satellieten westelijker woont dan waar de satellieten hangen. Om er dan voor te zorgen dat bij een normale vaste schotel de skew van de lnb niet zo schuin ingesteld hoeft te worden, is deze pré-skew toegepast. Die beslissing is genomen toen Astra zijn eerste satellieten ging positioneren op 19,2 -23,5 - 28,2 oost.
Eutelsat die nog een veel grotere vloot aan satellieten heeft, heeft dat voor de meeste van hun satellieten ook gedaan maar dan geen 7,5° maar 3,5°.

Bij een draaibare schotel is het gebruikelijk om de skew van de lnb op nul in te stellen als deze precies op het zuiden gericht is. Voor heel veel satellieten staan de antennes in de lnb dan niet helemaal goed vanwege de pré-skew van 29 Eutelsat satellieten en 3 Astra satellieten.

Vroeger toen men met DVB-S modulatie werkte was deze afwijking niet erg maar tegenwoordig met de DVB-S2 modulatie merk je een skew-afwijking van 7,5° wel degelijk. Je hebt een iets mindere signaalkwaliteit.

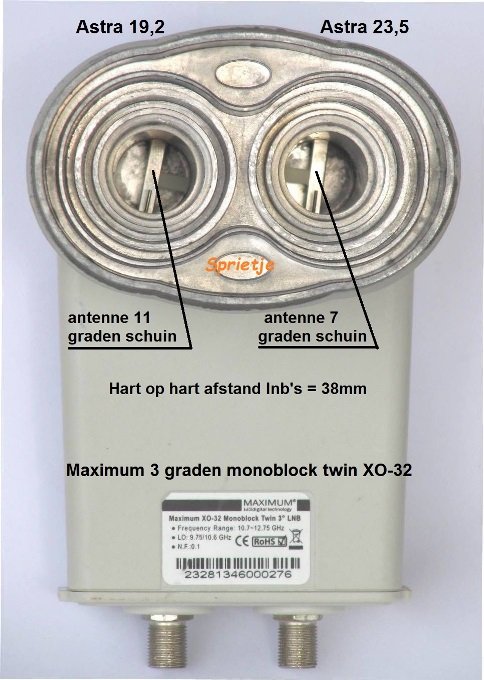

In duo-lnb's is met de pré-skew rekening gehouden. Beide antennes staan iets gedraaid gemonteerd. De antenne van de Astra 19,2 staat 11° schuin, de antenne van de Astra 23,5 staat 7 graden schuin.

Om er nu voor te zorgen dat jij geen verkeerde skew krijgt als je de draaibare schotel met duo-lnb gaat draaien om ook de Astra 28,2 te gaan ontvangen, moet je er voor zorgen, dan je de duo-lnb afstelt zoals ik heb aangegeven.
Je stelt de schotel eerst af met een enkele lnb en zorgt er voor dat de ontvangst naar het zuiden, een flink eind naar het oosten en een flink eind naar het westen optimaal is.

Dan monteer je de duo-lnb met de kop van de 23,5 in de klem, laat de schotel naar 23,5 oost draaien en zet dan de duo-lnb 13,5° schuin waarbij de vrij hangende kop van de Astra 19,2 lager moet staan.
De antenne van de Astra 23,5 staat dan ook precies in de juiste stand.
In Genk staat het block dan 13,5° schuin maar omdat de antenne van de Astra 23,5 een pré-skew heeft van 7 graden, staat de antenne maar 6,5° schuin en dat is de juiste schuinte voor Genk. Zoek dat maar op in Dishpointer die geeft 6,6 graden aan. Een afwijking van een tiende doet weinig ter zake.



[checkeddy]

Dank je voor Jullie duidelijke uitleg.Ga het eens bekijken.



[Sprietje]

Zo best checkeddy, met al deze informatie van de laatste 2 berichten moet het nu toch wel lukken.

11 februari 2019 aangepast door Sprietje
