Fuba DAA850 en multifeed.

[Erwinnaar]

Beste forummers,



De bedoeling is om een Fuba DAA 850  te voorzien van ene multifeed rail. Het moet geschikt zijn voor 1 aansluiting en de volgende satellieten: Astra 1, Astra 2, Astra 3, Hotbird of eventueel nog iets oostelijker indien mogelijk.

Wat zou de beste combinatie zijn wat betreft lnb, schakelaar en satellieten? Als er 5 op de rails kunnen is het leuk. Niet noodzakelijk. Het geval moet worden geplaatst in regio Zelhem. (Sprietje).





[Sprietje]

Helaas kun je de originele rail van Fuba niet schuin zetten dus die kun je niet gebruiken of je moet iets maken dat je de gehele schotel schuin kunt zetten.
De afstanden tussen de lnb's op een Fuba 850 moeten als volgt zijn:
- tussen de Hotbird 13 en Astra 19,2 is 74mm
- tussen de Astra 19,2 en Astra 23,5 is 51mm
- tussen de Astra 23,5 en Astra 28,35 is 57mm
het knelpunt is de 51mm tussen de Astra 19,2 en 23,5.
Hiervoor zijn 2 mogelijkheden:
- je gebruikt voor de Astra 19,2 en 23,5 de Inverto Black Premium Single. Die hebben een kop van 48mm en koop je in Nederland voor €7,49
- je gebruikt alleen voor de Astra 19,2 een Inverto Black Premium Single en voor de Astra 23,5 een Inverto Black Ultra Single.
de afstand tussen die twee wordt dan 52,5mm, dat wijkt slechts 1,5mm af en dat is te verwaarlozen.
Voor de Hotbird en Astra 28,35 kun je zonder problemen ook de Inverto Black Ultra Single nemen.



[Erwinnaar]

42 minuten geleden zei Sprietje:

Helaas kun je de originele rail van Fuba niet schuin zetten dus die kun je niet gebruiken of je moet iets maken dat je de gehele schotel schuin kunt zetten.
De afstanden tussen de lnb's op een Fuba 850 moeten als volgt zijn:
- tussen de Hotbird 13 en Astra 19,2 is 74mm
- tussen de Astra 19,2 en Astra 23,5 is 51mm
- tussen de Astra 23,5 en Astra 28,35 is 57mm
het knelpunt is de 51mm tussen de Astra 19,2 en 23,5.
Hiervoor zijn 2 mogelijkheden:
- je gebruikt voor de Astra 19,2 en 23,5 de Inverto Black Premium Single. Die hebben een kop van 48mm en koop je in Nederland voor €7,49
- je gebruikt alleen voor de Astra 19,2 een Inverto Black Premium Single en voor de Astra 23,5 een Inverto Black Ultra Single.
de afstand tussen die twee wordt dan 52,5mm, dat wijkt slechts 1,5mm af en dat is te verwaarlozen.
Voor de Hotbird en Astra 28,35 kun je zonder problemen ook de Inverto Black Ultra Single nemen.



Past hier ook een triple lnb in eventueel voor de drie bekende Astra satellieten? Die optie heb ik privé wel,(op een DAA650) maar betreffend persoon vind dat namelijk ook wel mooi/oké. Anders wordt het de optie 4 of zelf 5 keer een losse. Kan opties dan voorhouden/uitleggen.



Is er tevens een vijfde lnb te monteren is nog een onbeantwoorde vraag. (los van bovenstaande).

Schuinstand is eenvoudig te realiseren, paar graden laten hellen de mast naar het oosten.

31 maart 2019 aangepast door erwinnaar

[Sprietje]

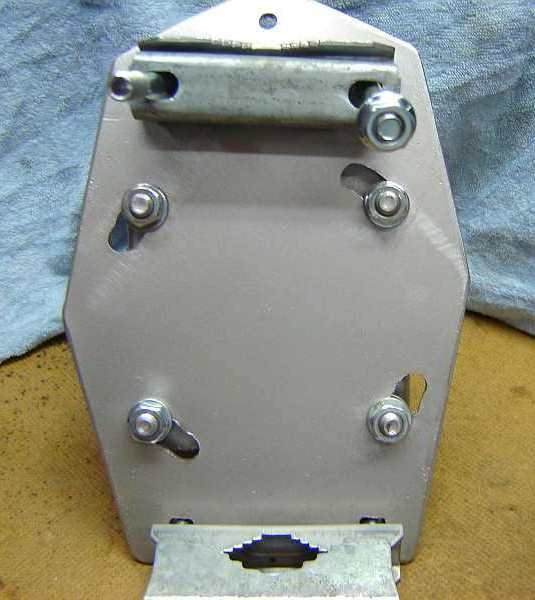

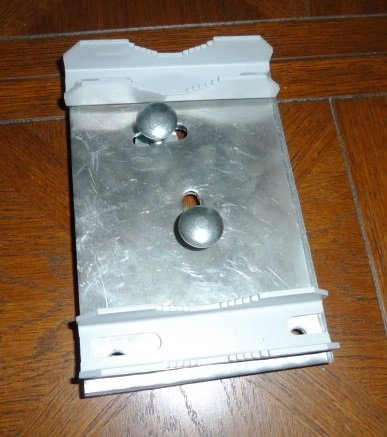

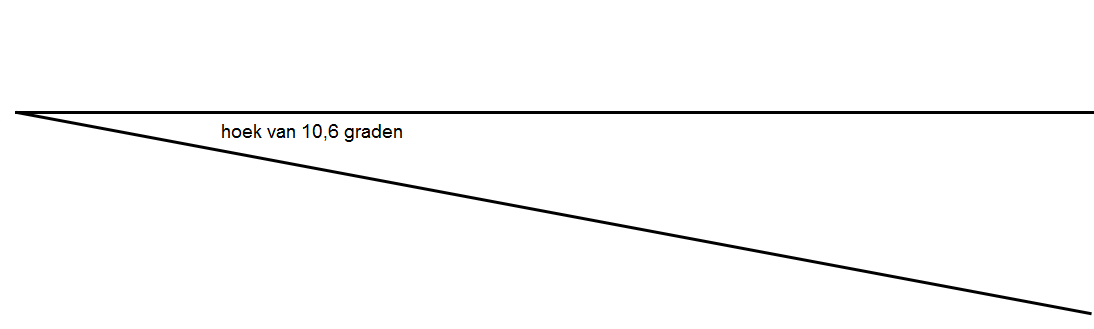

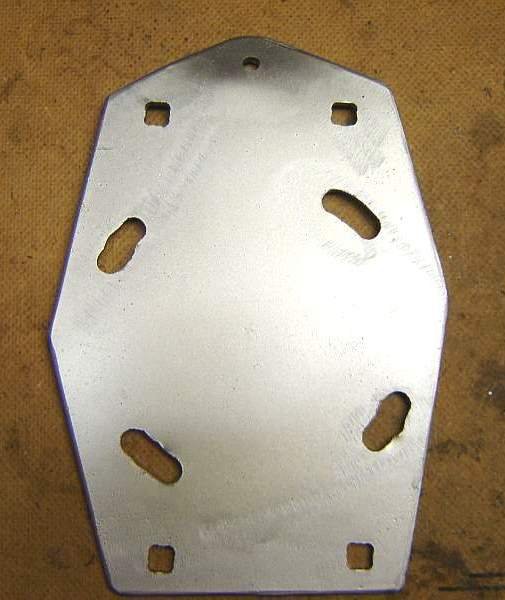

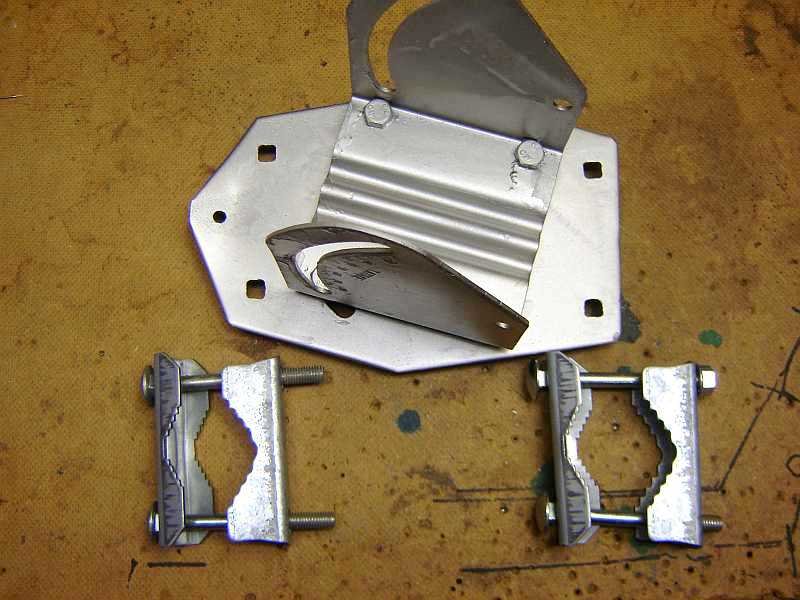

Nou het is niet een beetje schuin zetten, de gehele schotel moet dan 10.8° schuin gezet worden, zie bijlage hoek van 10,6°. Een mast zet je niet zomaar zo schuin. Er is wel een oplossing om de bevestigingsbeugel aan te passen met een adapterplaat.

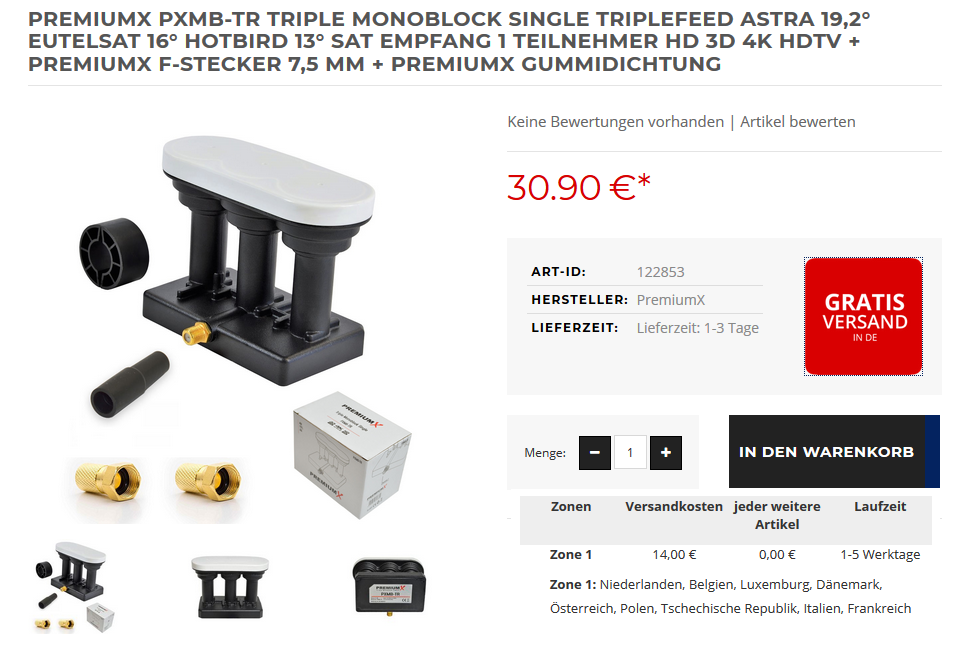

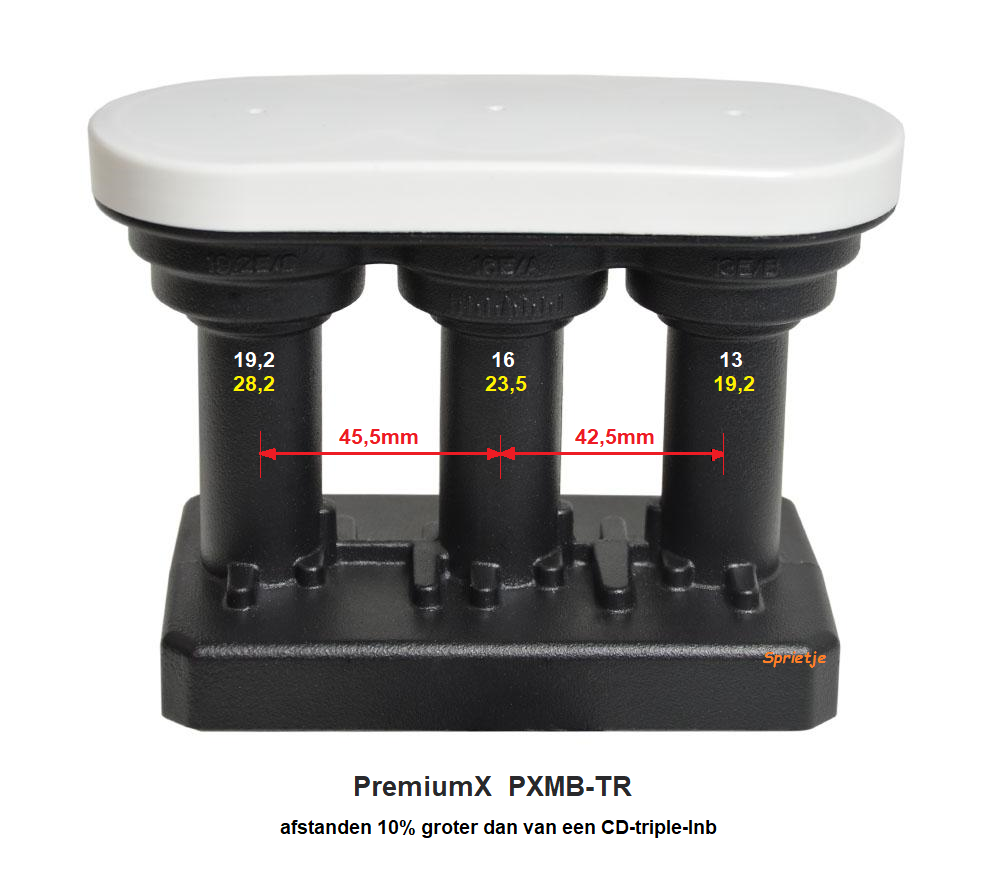

Een triple-lnb is geen optie. Zelfs de PXMB-tripel lnb waarvan de lnb's 10% verder van elkaar af staan dan bij de normale triple-lnb van Canal Digitaal of Inverto, wijkt nog veel te veel af voor een goede ontvangst.



[Erwinnaar]

4 minuten geleden zei Sprietje:

Nou het is niet een beetje schuin zetten, de gehele schotel moet dan 10.8° schuin gezet worden, zie bijlage hoek van 10,6°. Een mast zet je niet zomaar zo schuin. Er is wel een oplossing om de bevestigingsbeugel aan te passen met een adapterplaat.
Een triple-lnb is geen optie. Zelfs de PXMB-tripel lnb waarvan de lnb's 10% verder van elkaar af staan dan bij de normale triple-lnb van Canal Digitaal of Inverto, wijkt nog veel te veel af voor een goede ontvangst.



Mooi lnb trouwens, op welk formaat past die dan wel vraag ik me af?



Verder bedankt voor je uitleg plus mooie bijlage foto's.

[Sprietje]

Die past prima op een schotel van 70cm breed. Wel is het zo dat de antennes in de lnb hoogstwaarschijnlijk recht staan en niet 7,5° zijn aangepast voor de Astra satellieten omdat deze triple-lnb gemaakt is voor de 13 - 16 - 19,2 oost. De afstanden van de lnb's komen wel overeen meet 19,2 - 23,5 - 28,2 oost. Past dus prima op een Fuba DAA780. Dan hoef je de schotel niet schuin te zetten maar zet je de triple-lnb gewoon 10,8 graden schuin.

31 maart 2019 aangepast door Sprietje

[RicardoBelli]

Je kunt de mast ook met een buigpomp op graden buigen

[Sprietje]

Ja dat kan zeker maar bedenk dan wel dat als je de elevatie van de schotel dan iets versteld, je ook de Azimuth versteld en andersom. Dat is heel erg lastig om de schotel dan goed in te stellen maar het kan wel als je engelengeduld hebt.

[Sprietje]

Wat bedoel je en waarom telkens een herhaling van al die afbeeldingen?

[Erwinnaar]

Dank voor jullie bijdragen. Ik heb al besproken wat de opties waren met deze persoon, het wordt voor hen de Duitsland en Nederland optie uiteindelijk. BBC was leuk maar niet strikt noodzakelijk, wel een ongestoorde ontvangst. Prima.  Zoek er wel een lnb bij die passend is.

Zojuist zei Sprietje:

Wat bedoel je en waarom telkens een herhaling van al die afbeeldingen?

Ja ik kreeg die niet weg met antwoorden, verder geen bedoeling Sprietje....ik kreeg de citaat niet weg vooraleer ik antwoordden kon...excuses.

[Sprietje]

Wat bedoel je met de Duitsland en Nederland optie? Is dat de Astra 19,2 en 23,5? Daar kun je ook een duo-lnb voor nemen voor een schotel van 80cm.

[Erwinnaar]

Ja die 2 inderdaad, Astra 1 en Astra 3.

[Sprietje]

Nou, dat is nogal een verschil wat je eerst wilde met 5 lnb's.

[Erwinnaar]

is voor een kennis.

[Sprietje]

Ja dat maakt niet uit, het blijft een groot verschil, 5 satellieten willen ontvangen of 2 satellieten.
