Schotel 140/120cm en lnbs Algarve Portugal

[Kristalman]

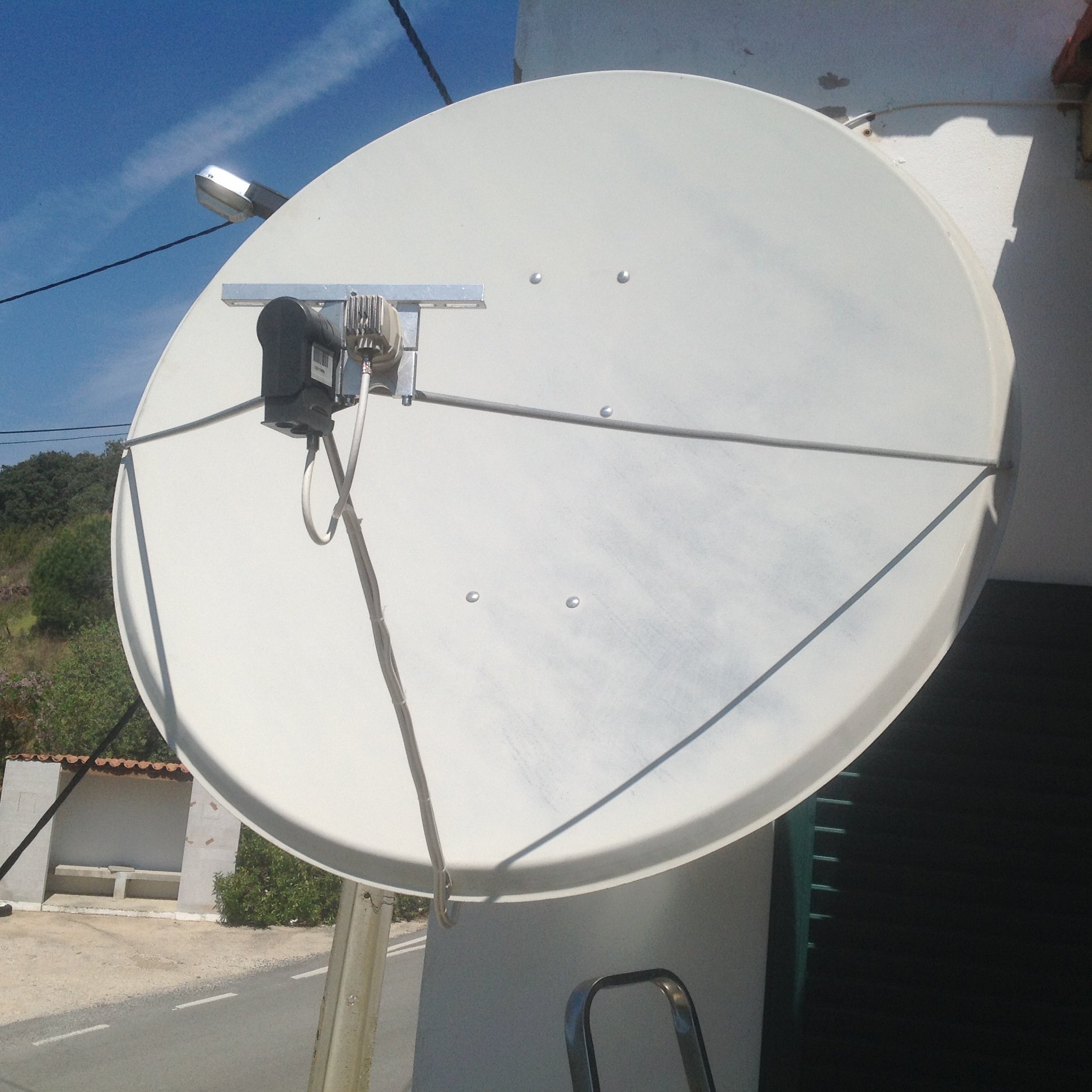

Hallo wij hebben een schotel 140/120cm en willen hier in Morenos Portugal

astra 3 en astra 1 ontvangen .

onze coordinaten zijn  37°10'39.9"N   7°44'11.8"W

wie kan ons helpen wat de afstelling is heb de eerste lnb als astra 3 en de 2e als astra 1

alavast hartelijk dank Johan.

[Sprietje]

Zo te zien is het een offset schotel en geen primefocus schotel. Bij een primefocus schotel zit de lnb precies in het midden van de schotel, bij een offset schotel lager dan het midden.

Uitgaande dat het een offset schotel is, hoe groot is de afstand van de voorzijde van de lnb tot aan de schotel op 40% van de hoogte?

1 mei 2019 aangepast door Sprietje

[Kristalman]

Hallo Sprietje,

dankjewel voor de snelle reactie,

de afstand van de voorkant lnb tot op 40 % van de hoogte schotel is 76,5 cm



[Sprietje]

Beste Kristalman



De afstand tussen de 2 lnb's moet 65mm zijn, d.w.z. gemeten aan de voorzijde van kuiltje tot kuiltje in de kap. Je kunt dus twee normale lnb's nemen met een kop van 60mm.
Helaas kun je de kop van de Astra 23,5 niet in de klem zetten. De lnb van de Astra 19,2 moet dan schuin omlaag komen te staan en dat gaat niet omdat de daar de draagstang zit. Je zult dus de lnb van de 19,2 in de klem moeten zetten en de lnb van de Astra 23,5 schuin omhoog moeten zetten en de schotel op de Astra 19,2 moeten uitrichten.

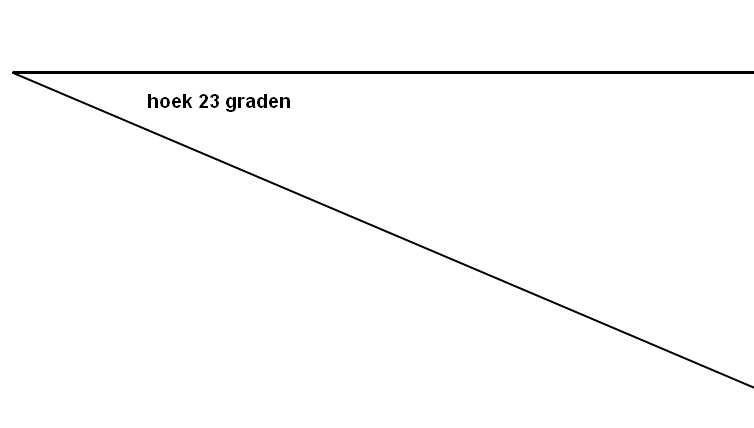

Zet eerst de skew van de Astra 19,2-lnb op -23°, zie bijgevoegde hoek. Dus tegen de wijzers van de klok ingedraaid als je tegen de achterzijde van de lnb aan kijkt.

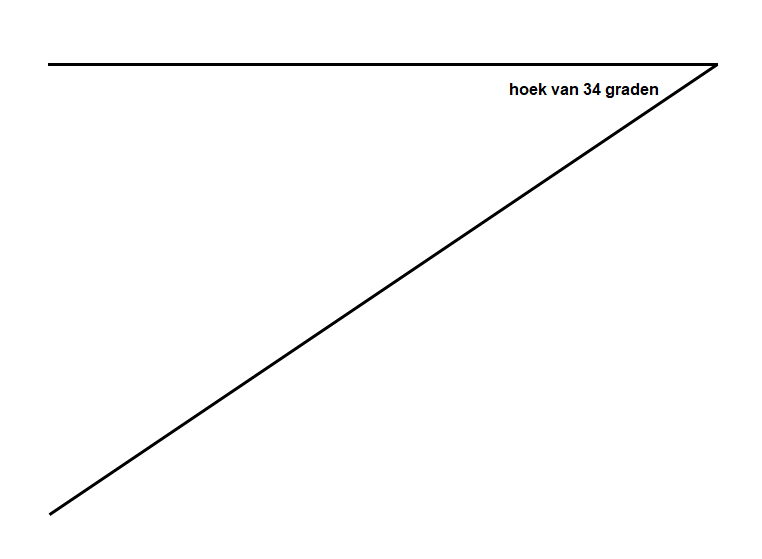

Zet dan de houder 34° schuin omhoog, zie bijgevoegde hoek.
Plaats nu de lnb op de aangegeven afstand van 65mm.
Zet nu de skew van de Astra 23,5-lnb op -27°, zie bijgevoegde hoek. Dus tegen de wijzers van de klok ingedraaid.





[Kristalman]

Dankjewel,Sprietje,

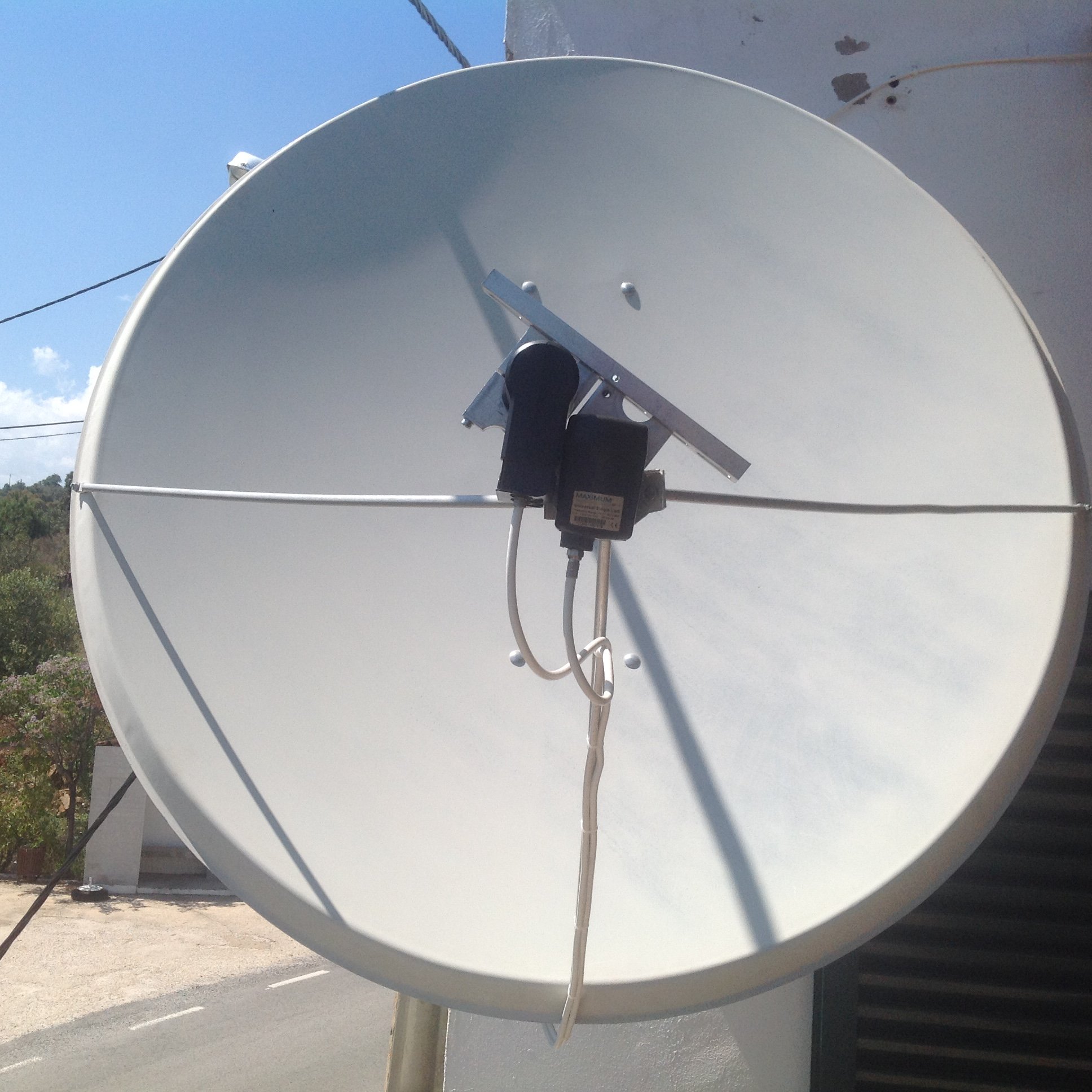

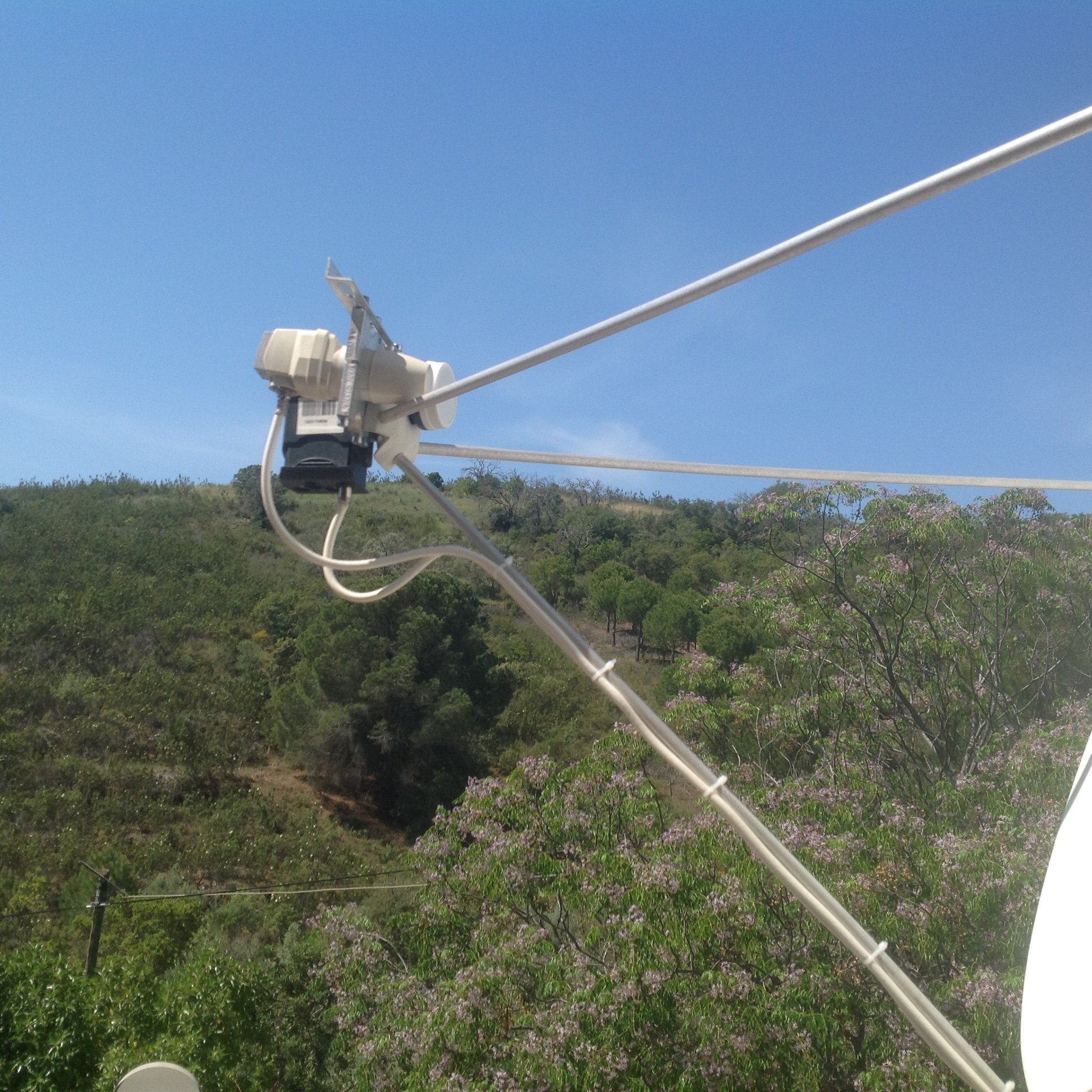

dit is nu hoe het van de achterzijde eruit ziet,



straks nog even een andere sat tuner ophalen dan kan ik testen of het werkt,



hartelijk Dank,,

[Sprietje]

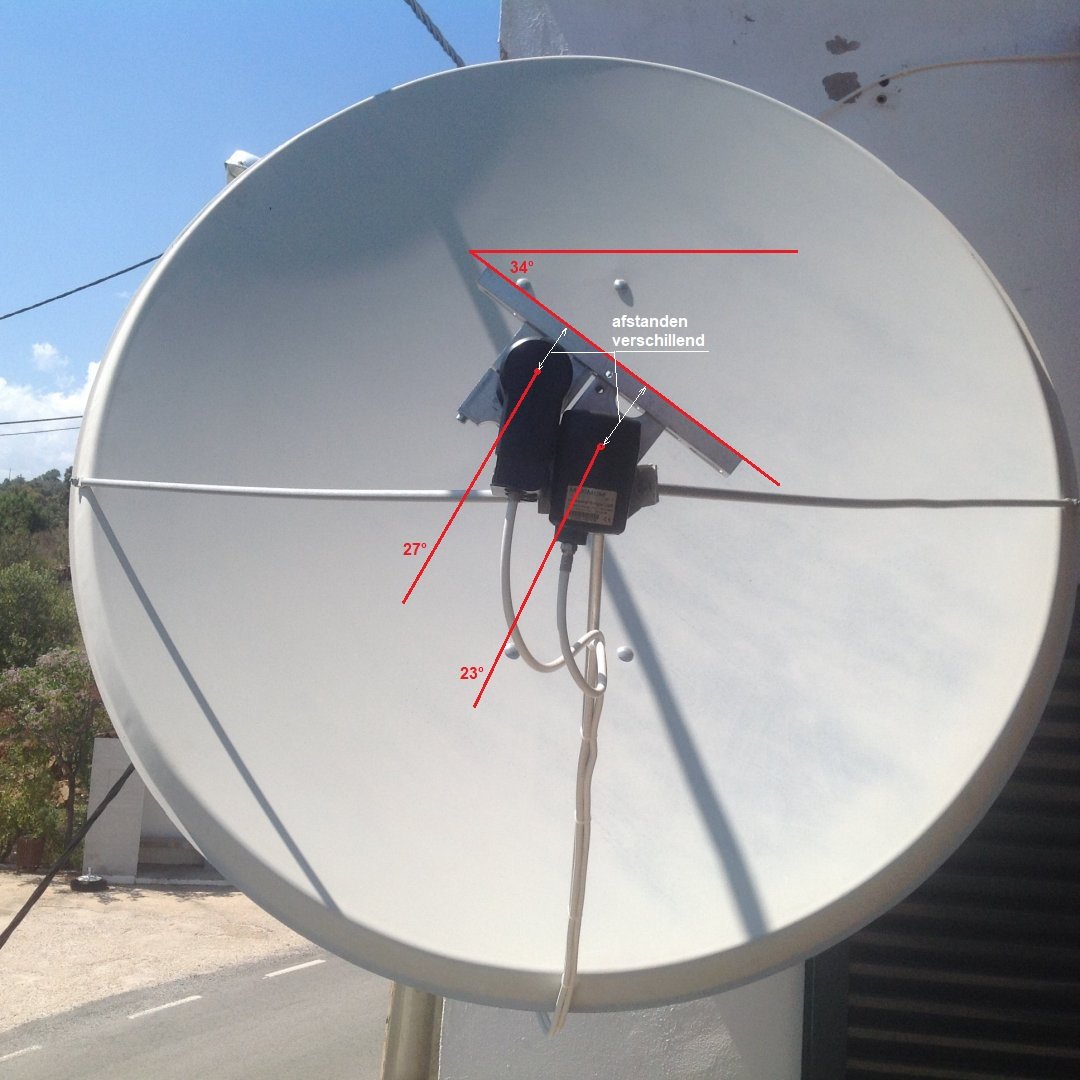

Nee, dit is niet goed.
Je hebt de skew van de lnb's niet goed staan. De aansluitingen staan bijna recht omlaag en die moeten volgens de bijgevoegde hoeken schuin staan.
Nu heb ik wel een foutje gemaakt door te schrijven, tegen de wijzers van de klok in te draaien. Dat moet zijn met de wijzers van de klok mee te draaien als je er aan de achterzijde tegenaan kijkt.
Verder heb ik de indruk dat de houder ongeveer 37° schuin staat i.p.v. 34°

Je kunt de hoeken uitprinten of overtekenen op een wit vel papier wat je op je scherm legt.



Maar er klopt nog iets niet, de koppen van de lnb's staat op verschillende afstand van de rail. Heb je de lnb-klemmen niet hetzelfde staan?

De klem van de 23,5 is goed gemonteerd, die van de 19,2 staat verkeerd om.





1 mei 2019 aangepast door Sprietje

[Kristalman]

Hallo Sprietje,

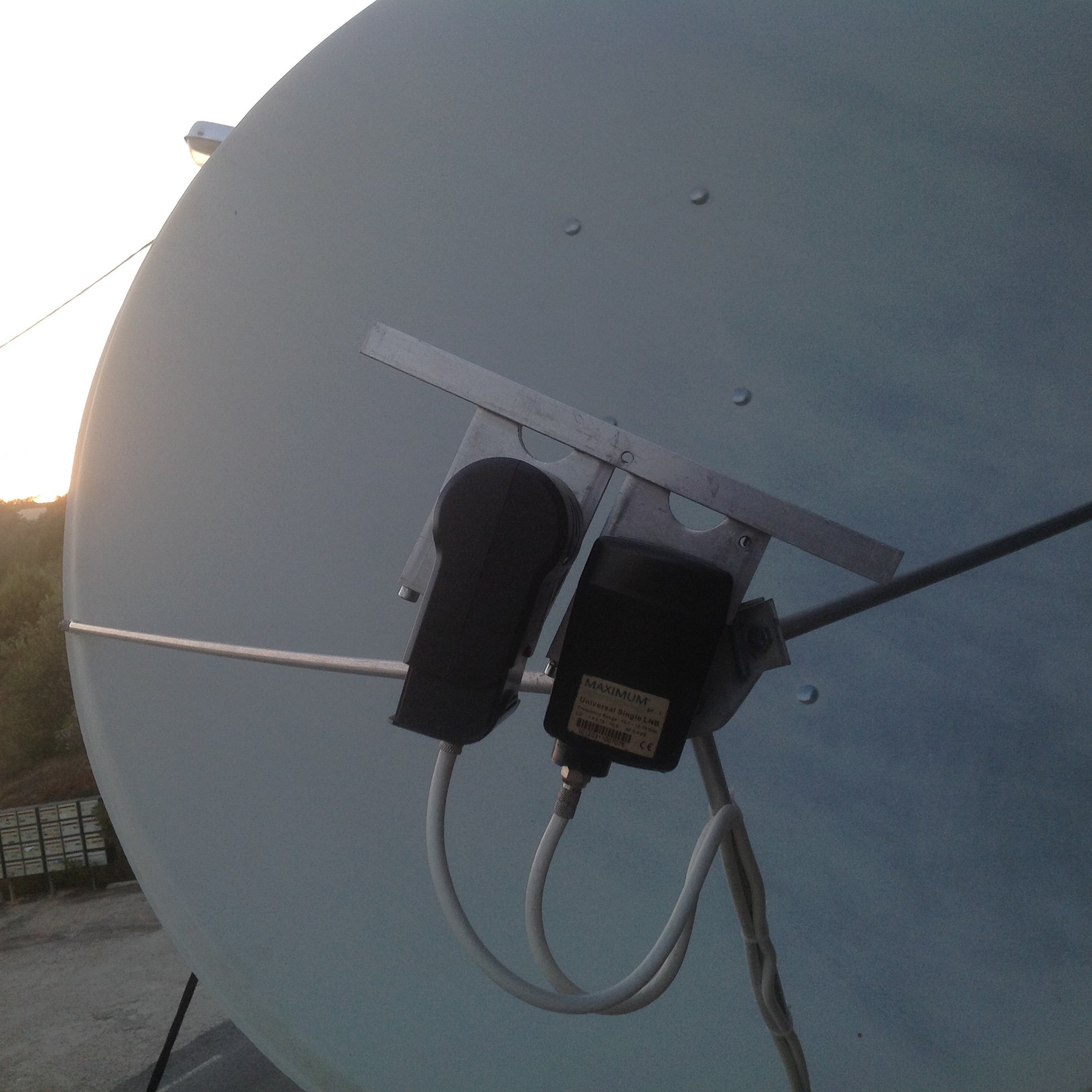

heb het 1 en ander aangepast,

zou het zo kunnen werken



vriendelijke groet

[Sprietje]

Dat ziet er een stuk beter uit. Nu nog goed op de Astra 19,2 uitrichten.

Je zult met zo'n grote schotel wel moeite hebben om hem goed af te stellen want je krijgt natuurlijk een bulk aan signaal van de Astra 19,2.

Als je geen goede meetapparatuur hebt en je moet het met de signaalmeter van je ontvanger doen ( signaalkwaliteit), dan zit de al heel snel aan de 100% en weet je dus niet wanneer de schotel het beste staat. Gebruik dan een vochtige zeem die je over de lnb hangt. Daarmee kun je het signaal zoveel dempen, dat je snel aan waardes komt van 60-90%, als je de zeem te nat maakt wel 0%. Dat lost zich vanzelf op als de zeem door de zon en de wind droger wordt. Dan kun je de schotel pas weer echt goed uitrichten.

[Kristalman]

Dankjewel Sprietje,

voor alle moeite,

heb van alles geprobeerd nog helemaal geen signaal ?

heb alles gecheckt ,

elevatie op 38 gezet ,

steun staat 100% waterpas,

diseqc op 1 en 3 ,

kabel stekkers gecheckt.

coax is nieuw

lnb,s Defect?

Heb ze van de week wel laten vallen !

hoe kan ik dit testen ,

welke lnb,s kan ik het beste hiervoor kopen !



vriendelijke groet



[Sprietje]

De elevatie moet op 38,5 staan.

Hoeveel signaalsterkte heb je? Ik bedoel dus niet signaalkwaliteit.

2 mei 2019 aangepast door Sprietje

[Kristalman]

Op de tuner geeft hij aan  S = 0.   = 5 procent..

Kwaliteit geeft aan 5 procent



[Sprietje]

Dan heb je wel eens kans dat de lnb niet werkt. Het kan zijn dat die kapot is maar het kan ook zijn dat hij geen voedingsspanning van de satellietontvanger krijgt.

Het beste is om de F-connector even los te schroeven van de lnb en dan met een universeelmeter te controleren of je 13 of 18 volt gelijkspanning meet tussen de middenader en de buitenmantel. Is dit niet het geval, dan heb je de F-connectors niet goed gemonteerd of heb je geen voedingsspanning vanaf de ontvanger.

Let wel op dat bij los- en vastdraaien van de F-connectors, je altijd de stekker van de satellietontvanger uit het stopcontact haalt om sluiting te voorkomen.

[Big fellow]

Begin er eens mee om je diseq schakelaar er tussenuit te halen. Kabel direct op de LNB die in het midden staat. En hoe zoek je? Zet je de elevatie goed, en dan draai je de schotel azimuth? Of doe je het anders?

[Sprietje]

Met zo'n grote schotel, luistert het heel precies. Ik zou de schotel maar uitrichten m.b.v. de zon anders sta je misschien uren te zoeken.

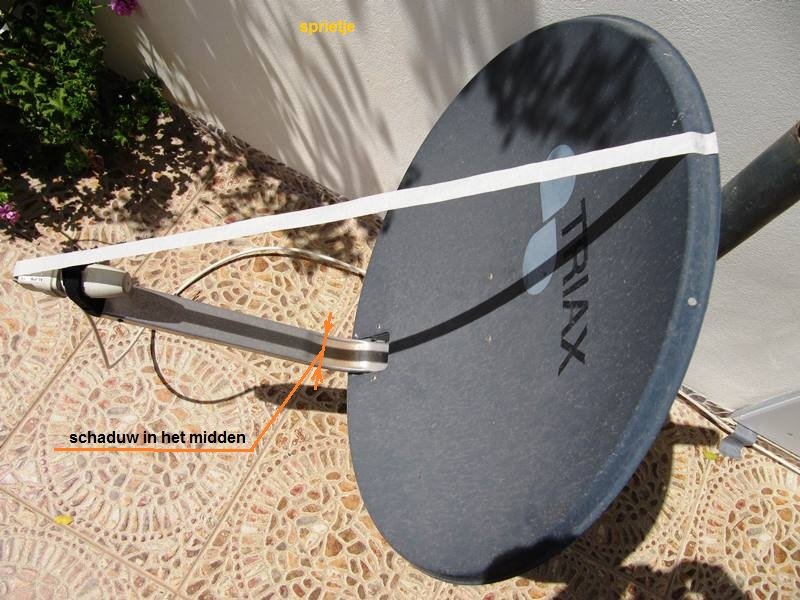

Plak plakband van precies midden boven op de schotel tot midden op de lnb die in de hoofdklem staat. Je kunt daar schilderstape (afplaktape) voor gebruiken of een touwtje maar dat geeft maar een heel dun schaduwlijntje.
Het midden boven op de schotel vind je door boven op de schotel even een waterpas te leggen.
Morgen om 10:44 uur Portugese tijd staat de zon precies in de richting van de Astra 19,2.
Zorg dat de elevatie van de schotel op 38,5 graden staat en dat je voor dat tijdstip de schotel los hebt staan zodat hij te verdraaien is.
Precies op dat tijdstip draai je de schotel zodat het plakband of touwtje een schaduwlijn geeft midden op de buis die onder van de schotel naar de lnb loopt. Zet de schotel dan vast. Waarschijnlijk heb je nu meteen signaal, zo niet, ga dan niet de schotel verdraaien maar stel de elevatie iets omhoog of omlaag totdat je beeld hebt.



[Kristalman]

Dankjewel Sprietje,

helemaal Super,,,

gaan we morgen doen

ga eerst met een losse kabel rechtstreeks vanaf de eerste lnb testen ..



fijne dag nog

vriendelijke groet
