reparatie Philips led TV backlight werkt niet

[joep meloen]

Hallo allemaal,



Ik heb hier een Philips lcd Tv type: 47PFK4109/12 waarvan de backlicht niet werkt verder lijkt alles oke..

Deze probeer ik te wederom gratis fixen voor andere mensen om zo meer kennis op te doen..



Als je heel goed kijkt met een zaklamp kun je wat zien.

USB stick kan muziek afspelen, rest kan ik nu niet testen vanwege geen beeld.



Heb met basis kennis wat metingen gedaan op de voedingsprint.

tevens wat condensatoren doorgemeten.



Ik verdenk nu 2 onderdelen.

Namelijk op schema4    IC8501  en de Q8104



Wil en kan iemand bevestigen of ik überhaupt op het juiste spoor zit om te zoeken want ik kan deze niet doormeten.



Graag hulp gevraagd.



Mvg,

Marcel



Bijlage:

- schema voeding

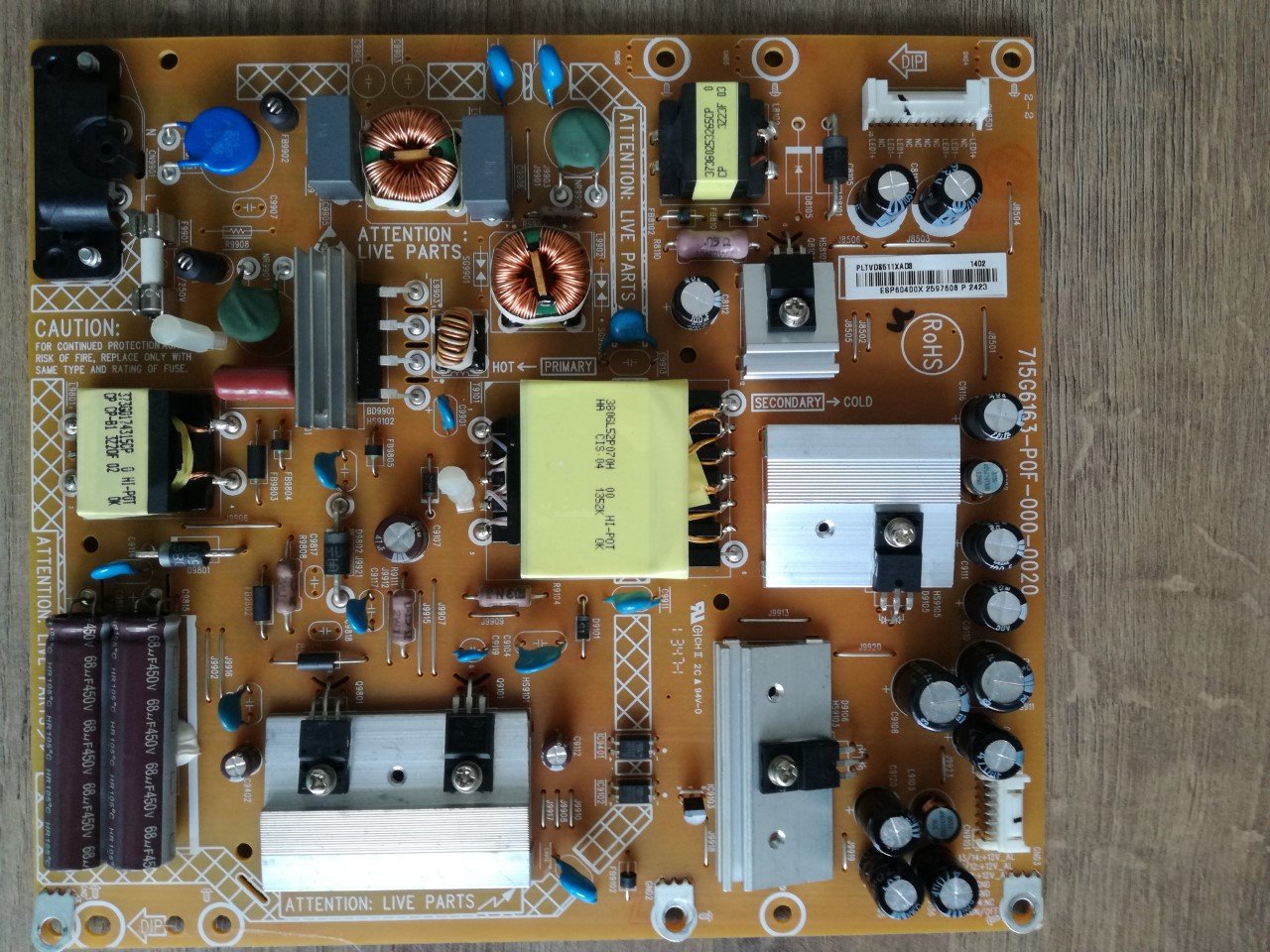

- foto voorkant print

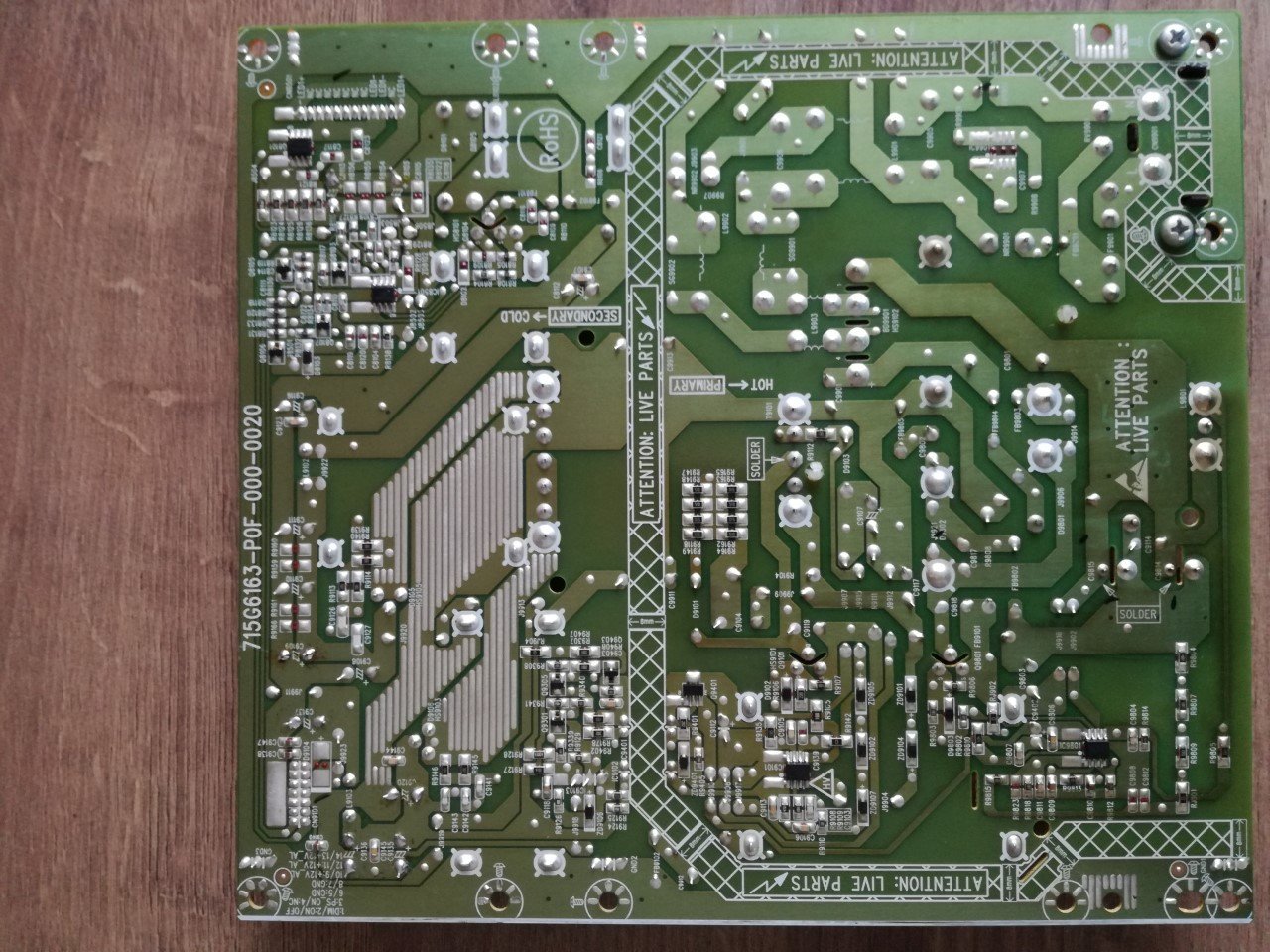

- foto achterkant printphilips_715g6163-p0f_psu.pdf

[joep meloen]

Aanvulling:



Bij aandoen tv dan flitsen de leds 2x. lijkt of deze in protectie gaat?

Metingen op de LEDstekker tussen LED1+ en  LED1-  meet ik niets.

Tussen chassis en LED1+ meet ik 30 volt.

[Steve]

maak

een foto van de achterkant van he scherm

[joep meloen]

Hallo,



Ik ben inmiddels al wat verder...

Pannel eruit gehaald zodat ik bij de led strips kon komen, dit was al een hele uitdaging.



Verschillende howto's gezien op internet voor reparatie van de backlights..



Heb d.m.v de batterijcheck kunnen vast stellen welke stuk zijn.



Wie kan mij helpen aan soortgelijke strips die ook defect zijn waarvan ik nog goede leds kan overzetten op mijn eigen ledstrip?



Zie de fotos die ik gemaakt heb in de bijlages.

- panneltype

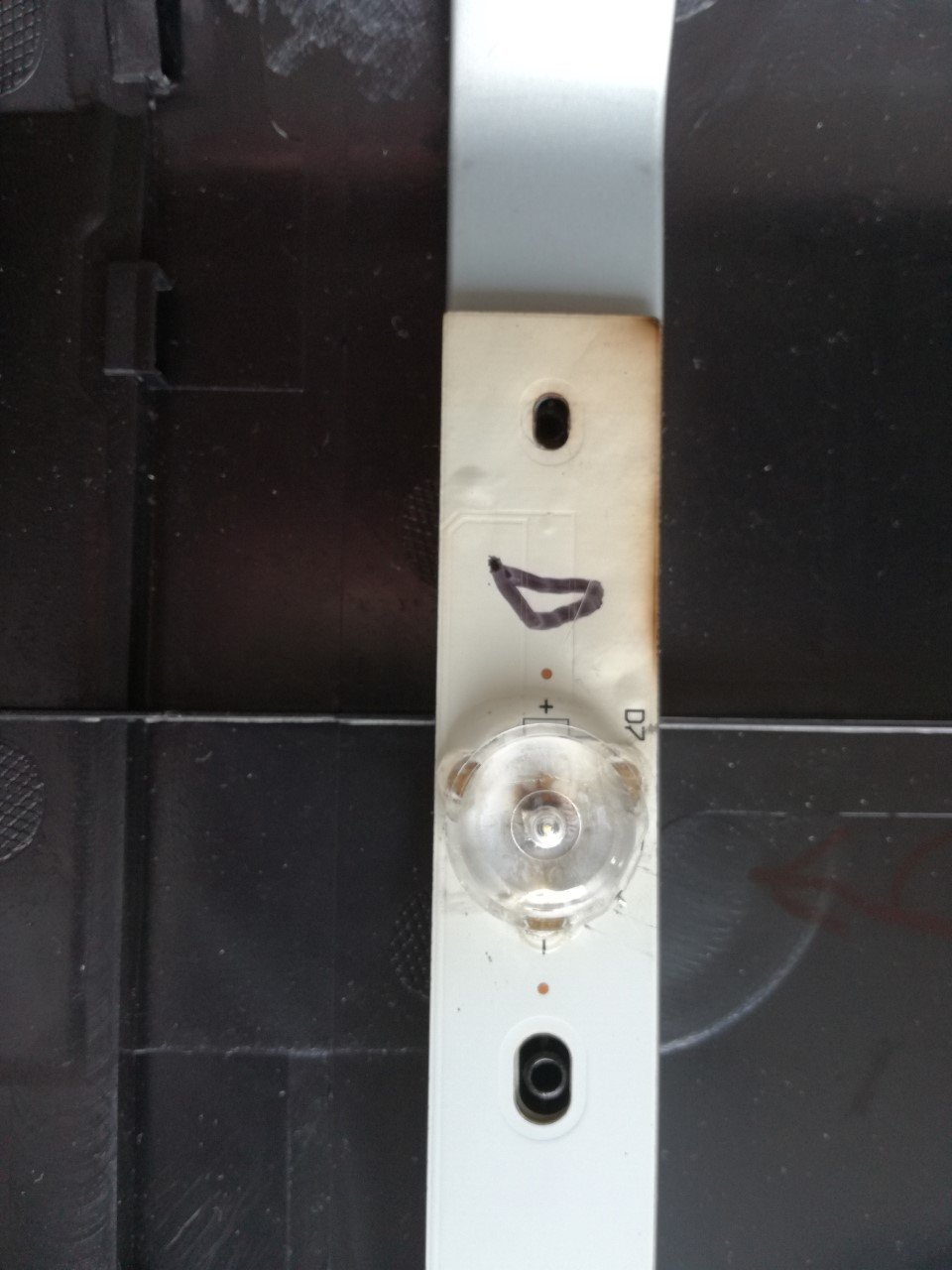

- defecte led voorkant

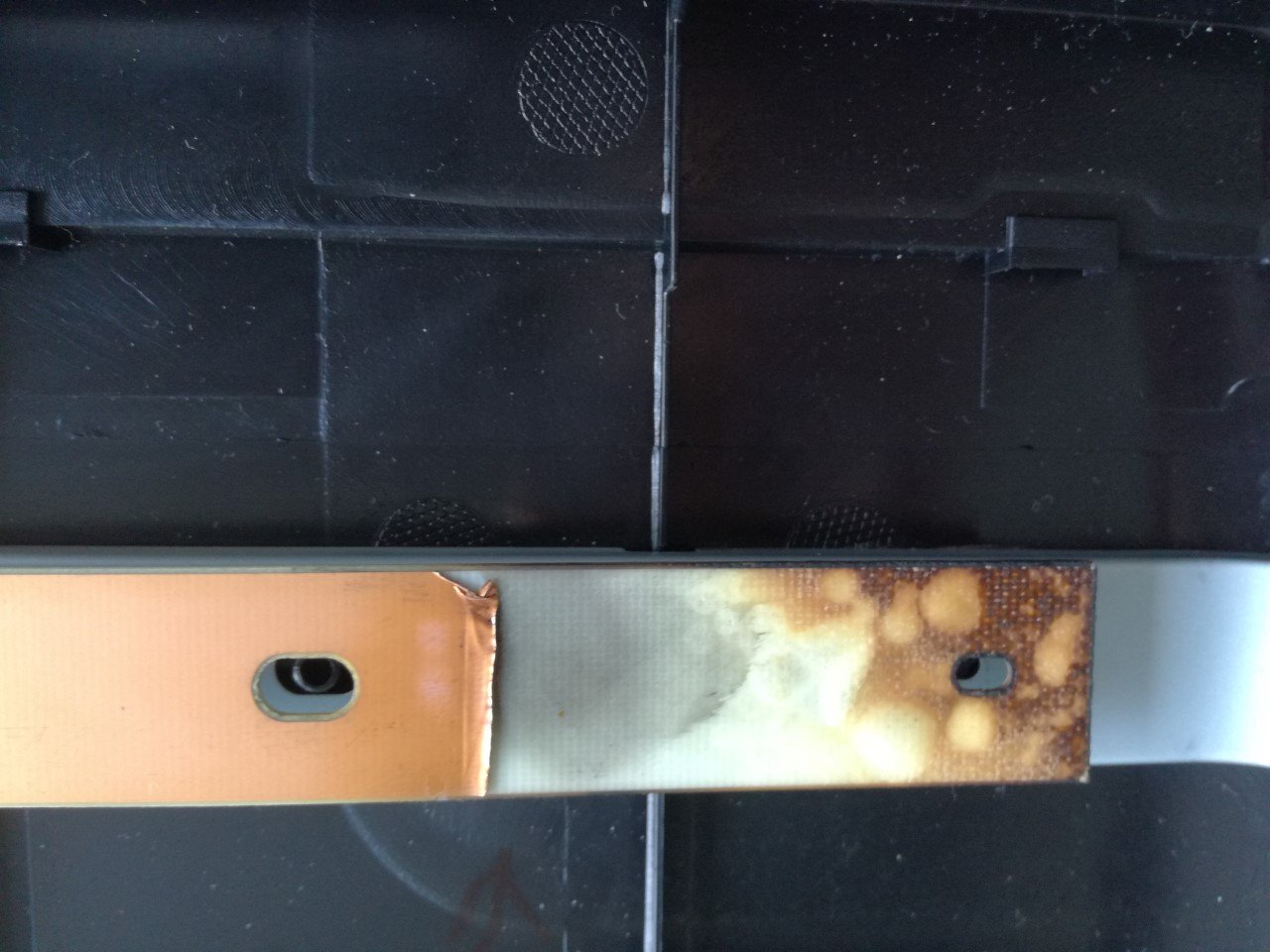

- defecte led achterkant en print gefikt.

- led defect en goede led



Groetjes.

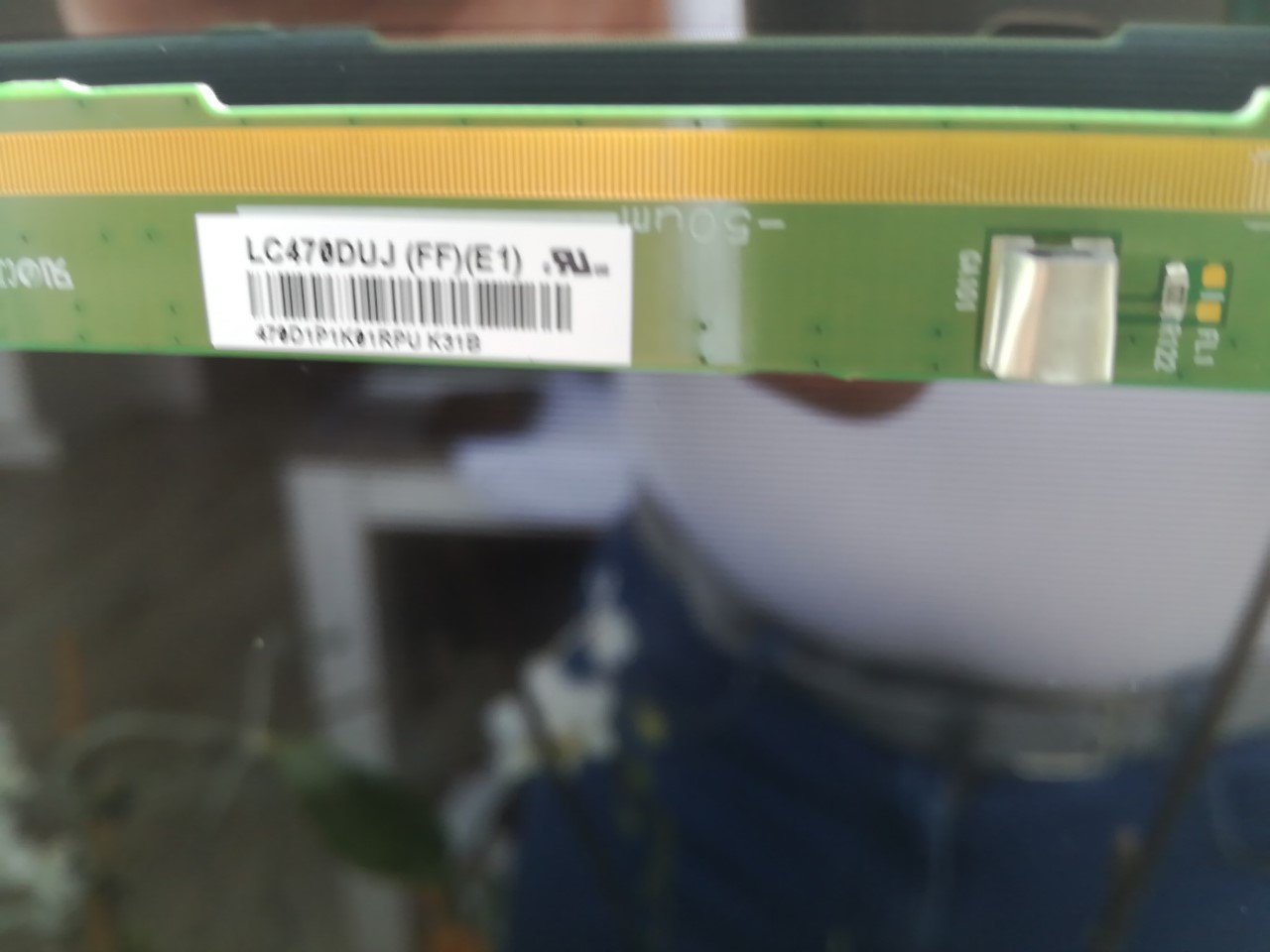

Panneltype nummer



19 mei 2019 aangepast door joep meloen

[joep meloen]

Vergeten te melden..



Van de 24 leds werkt er nog maar 1 !!

De protectie zal niet goed gewerkt hebben.

Waren ook al meerdere leds ooit vervangen zag ik.



Het lukt mij niet op 23 gebruikte leds bij elkaar te krijgen helaas.



Evt. wel nieuw bij onze chineese vriend  maar word uiteindelijk te duur.



Mocht iemand nog mij blij kunnen maken met onderdelen waar ik iets mee kan hou ik mij aanbevolen.

Tot zo ver maar alles in een doos.



Bedankt voor het volgen.



groetjes.

[joep meloen]

Hallo,



Vind toch zonde om als verloren te beschouwen.



leds

Spotgoedkoop.



Kan iemand bevestigen dat het 3 volts zijn?



Ik kom er op terug als het binnen is.



Groeten.

[Steve]

je moet exact dezelfde led`s hebben met dezelfde licht opbrengst.het beste is om een set nieuwe led strips er in te zetten

[joep meloen]

Hallo,

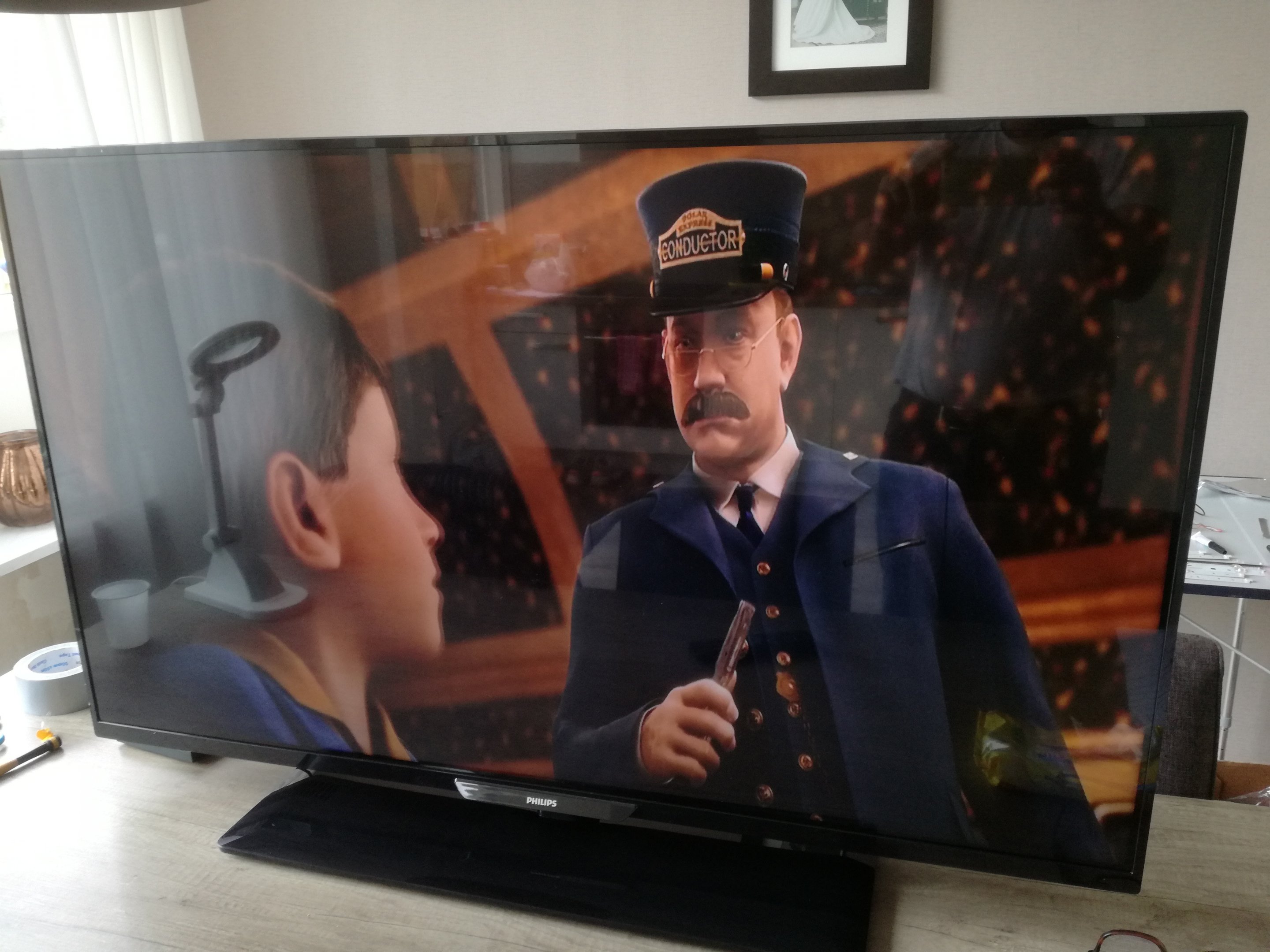

Tv werkt weer!



Wat heb ik gedaan?



De bedoeling was in eerste instantie om de defecte leds op de strips te vervangen deze waren allemaal stuk.



Had hiervoor 3volt leds besteld bij Aliexpress.

Zag al gauw in dat als je er 1 of 2 moet doen valt het nog wel mee..... maar alles zou een monnikenwerk zijn.



Heb uiteindelijk nieuwe leds gekocht die op strip zitten met tape aan de achterkant.

Dit zijn van origine lange strips, maar voor makkelijke verzending in bulk knippen ze deze af.

Kost geen drol bij Ali.

Zie de fotos van het werk.

Tv werkt weer 100% en backlicht op 80% zoals op internet massaal word aanbevolen.



Badankt voor de reacties.

Op naar volgende klusje.





12 juli 2019 aangepast door joep meloen

[iemand]

kun je eens beter uitleggen welke leds je nu gebruikt hebt ?



ik heb nl ook een tv waar 1 strip defect is.

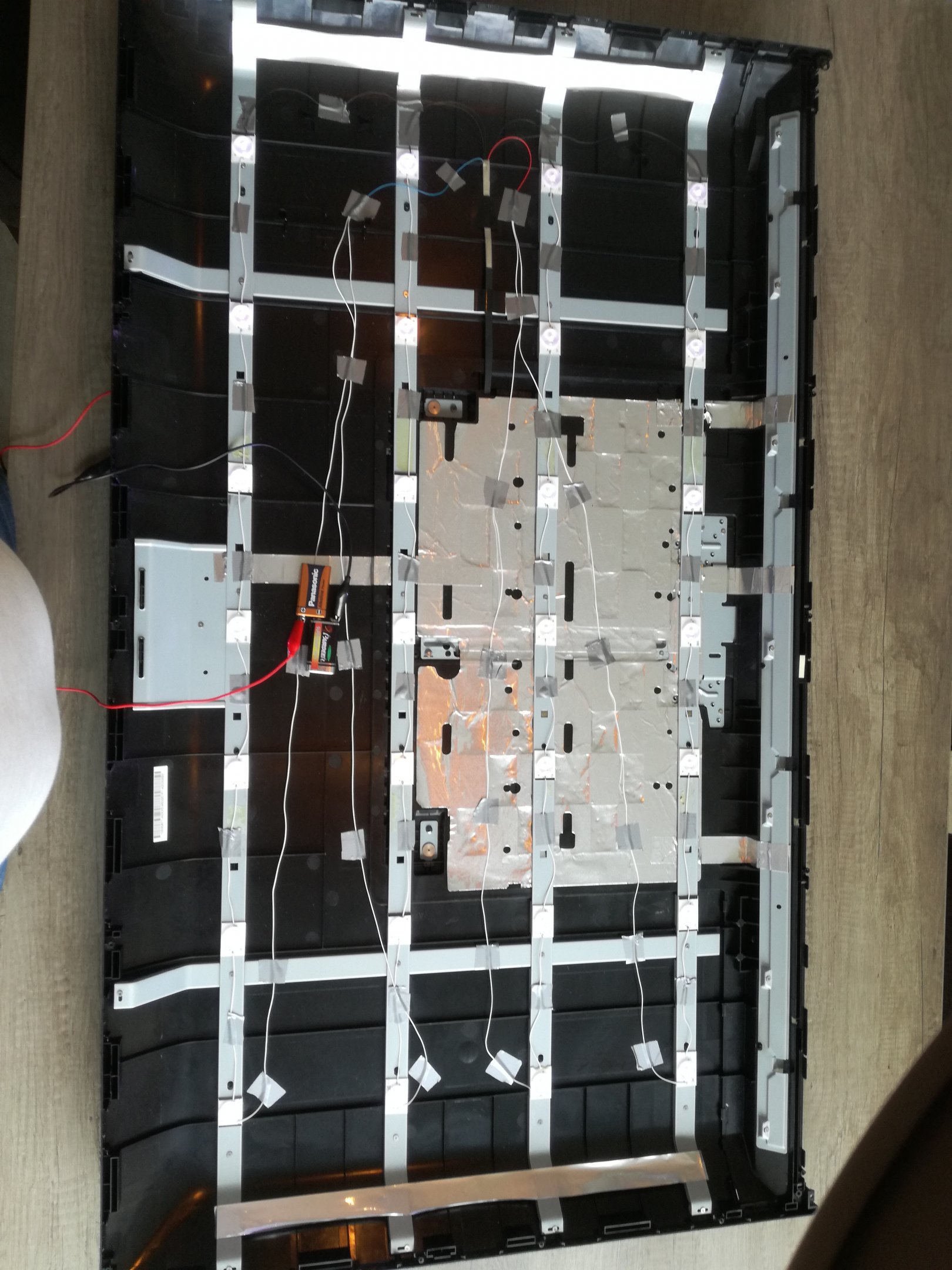

zo te zien heb je de strips weggehaald en de plak-leds op de achterplaat geplakt.

en de leds onderling met draad verbonden



13 juli 2019 aangepast door iemand

[joep meloen]

In NL kon ik alleen originele strips bestellen helaas. ( die uiteindelijk ook van massa productie afkomstig zijn in China)

Was de moeite niet als je ziet wat 1 strip kost.



Dus op zoek naar een goedkopere oplossing.

bvb. van oude afgeschreven Tv overzetten? maar dan weet je de staat niet van de leds.



Uiteindelijk maar "weer" bij Alie besteld.

De afwijkingen onderling tussen de leds die vrij verkrijgbaar zijn, zijn te verwaarlozen gezien de spec..

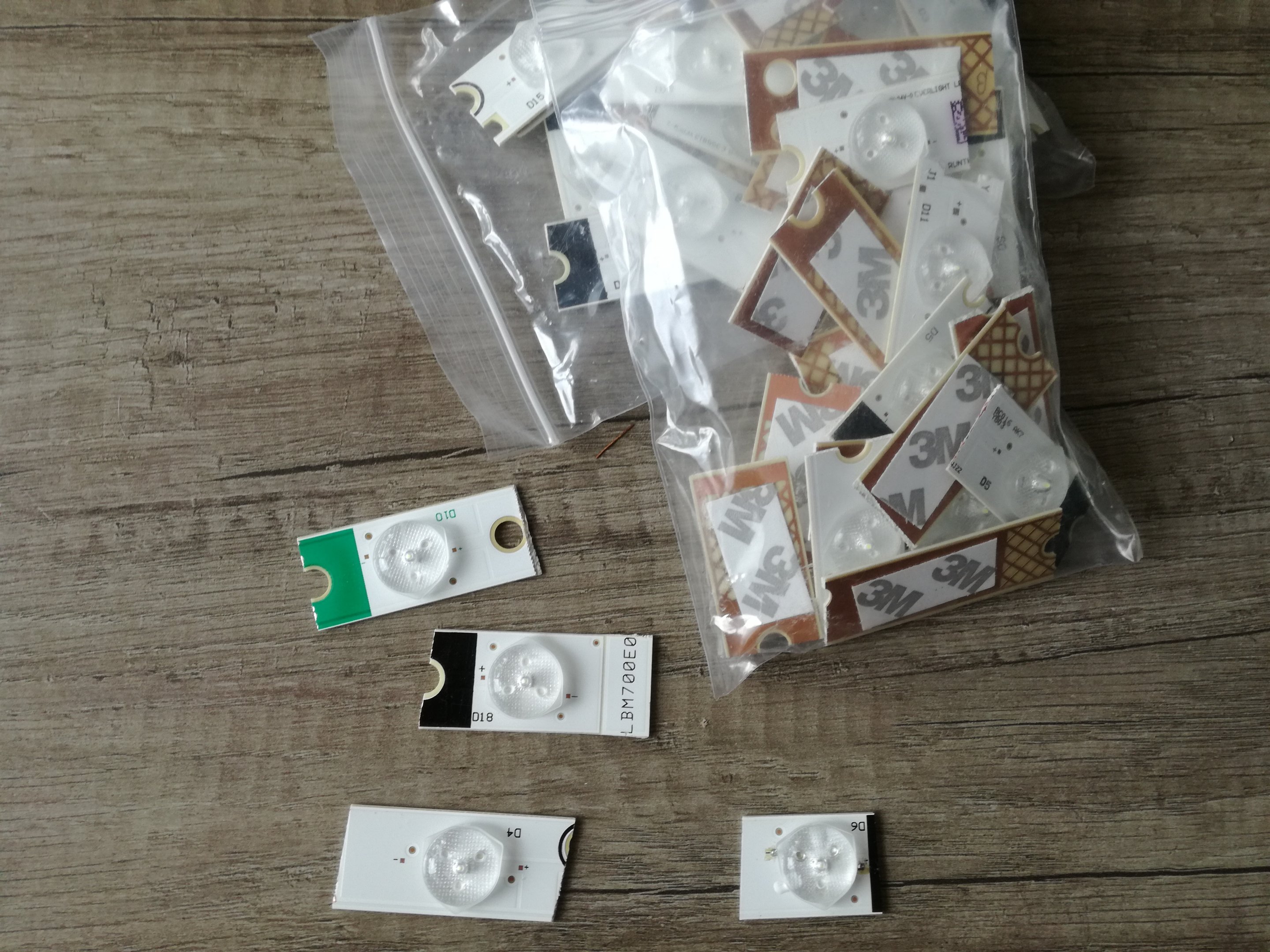

Daarom dus gewoon nieuwe (afgeknipte) ledstrips gekocht bij Alie met een een 3M plakstrip op de achterkant kant en klaar dus!

Gelijk maar 4 zakjes van 50 besteld.

Met 14 dgn kwam het netjes in een zak.

Zakje van 50 voor paar eurie incl. verzenden.🤑



Voor het verwijderen van de oude defecte strips heb ik op het chassis een markering gemaakt van de plaats van het ledje.

Zo weet je waar je de nieuwe moet plakken.😉

Bij mij staan de leds op de gehele strip in serie waarvan elke led 3 volt is.

Hier moet je even na kijken want er worden ook 6 volt leds gebruikt vaak bij de kleine maten TV's

Prijs is gelijk.



Heb eerst de nieuwe leds netter op maat geknipt en toen geplakt.

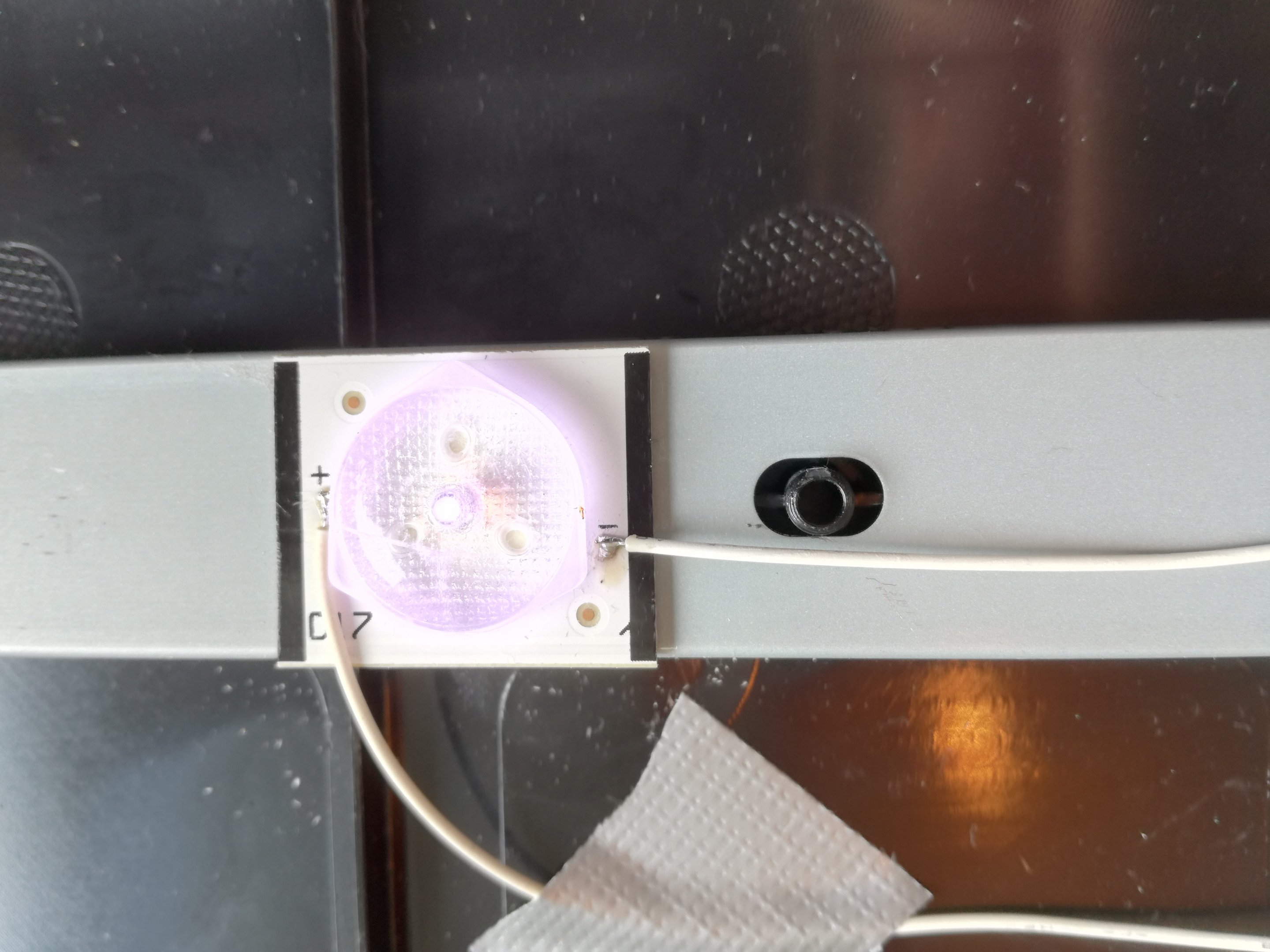

Daarna onderling verbonden met draad (wat er ook nog eens bijgeleverd was)

Ik ben er paar uurtjes mee bezig geweest.



Het resultaat is top.

Heeft vannacht om te testen ook doorgespeeld met afspelen HD materiaal .



Nog wel een Tip!

Test de ledjes eerst met 2 x 1.5 AA batterij in serie voor montage en ook naderhand de gehele ledstrip, ik gebruikte 2 x 9 volt batterijen in serie, dat is iets te weinig maar wel goed zichtbaar om te testen.

Beetje lullig als je de tv weer dicht hebt en het werkt niet..



Klusje is zeker voor herhaling vatbaar.



Als je de naam van de shop wilt moet je mij maar berichten.



Groetjes.



13 juli 2019 aangepast door joep meloen

[PvPke]

Beste,



Toffe projectjes. Ikzelf wil ook een philips met defecte backlight leds proberen te fixen het gaat ook om een 32pfk5300/12.

Zou je me een link kunnen sturen van welke je gekocht hebt?



Alvast bedankt!
