Kent iemand dit merk/type Prime Focus schotel?

[vGnp]

Om te beginnen: Er staat niets op vermeld. Dus ik begin met (voor mij): Merk onbekend en type onbekend.



Historie: Jaren geleden (ik denk minstens 10 jaar geleden) gekocht van een sat4all lid, welke destijds ergens in Noord-Holland woonachtig was.

Ik kan me nog herinneren dat hij me wist te vertellen dat het een "Military Spec" schotel was, maar ook na lang zoeken heb ik nog nooit een gelijk

uitziend exemplaar ergens in het echt of op een fotootje gezien.



Ik had het ding al die jaren hier en daar in opslag liggen, maar onlangs heb ik het plan opgevat om een nieuwe mast in de tuin te gaan bouwen, om

daar een nieuwe Wavefrontier in te gaan hangen (de bomen van de buurman groeien maar door) en toen dacht ik: daar kan deze ook wel bij aan vast.



Dat plan ga ik ook gewoon uitvoeren, maar ik ben ondertussen toch wel nieuwsgierig naar de oorsprong van deze schotel. Het is de bedoeling dat de

schotel in een draaibare opstelling boven de wavefrontier komt te hangen.

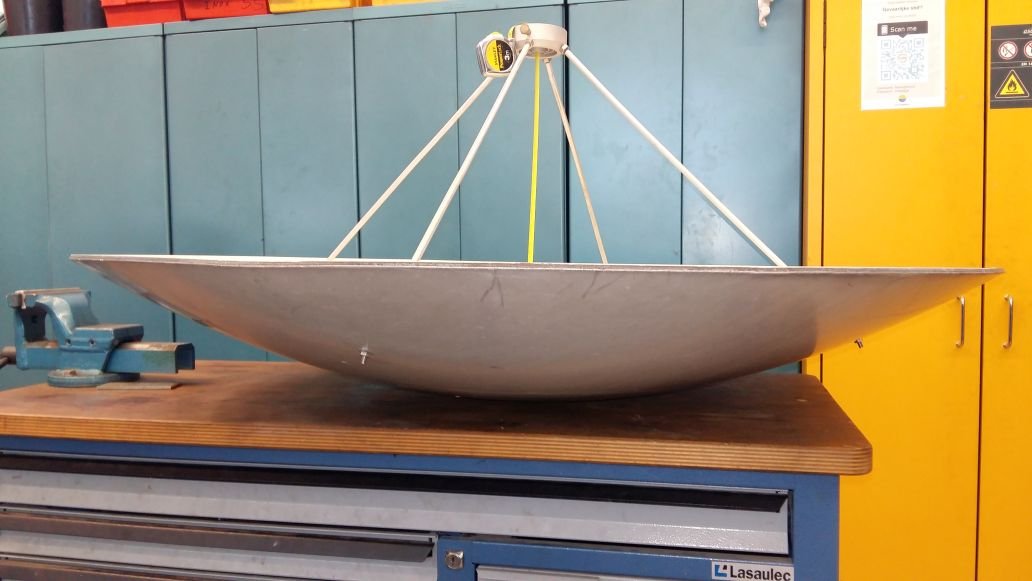

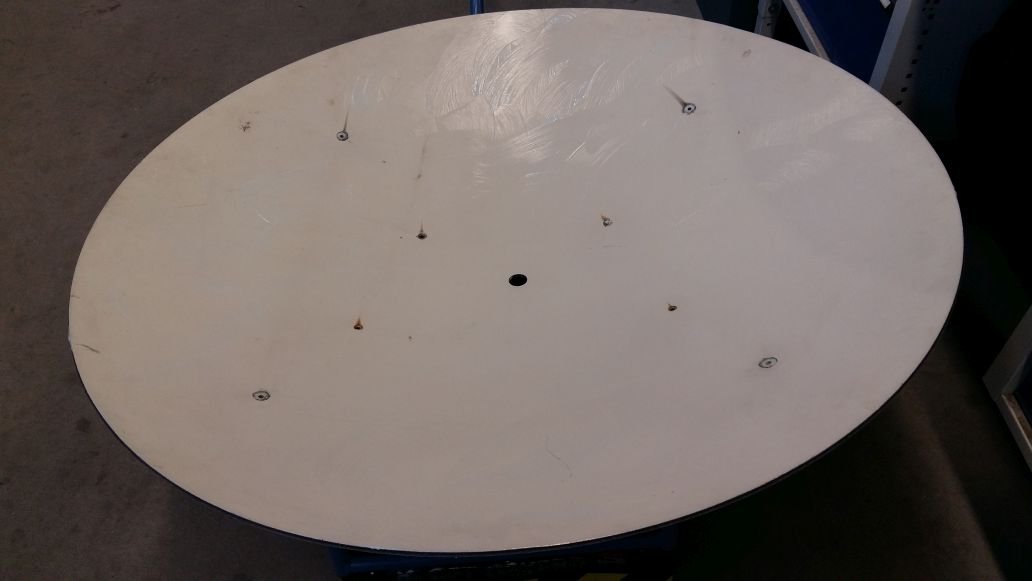

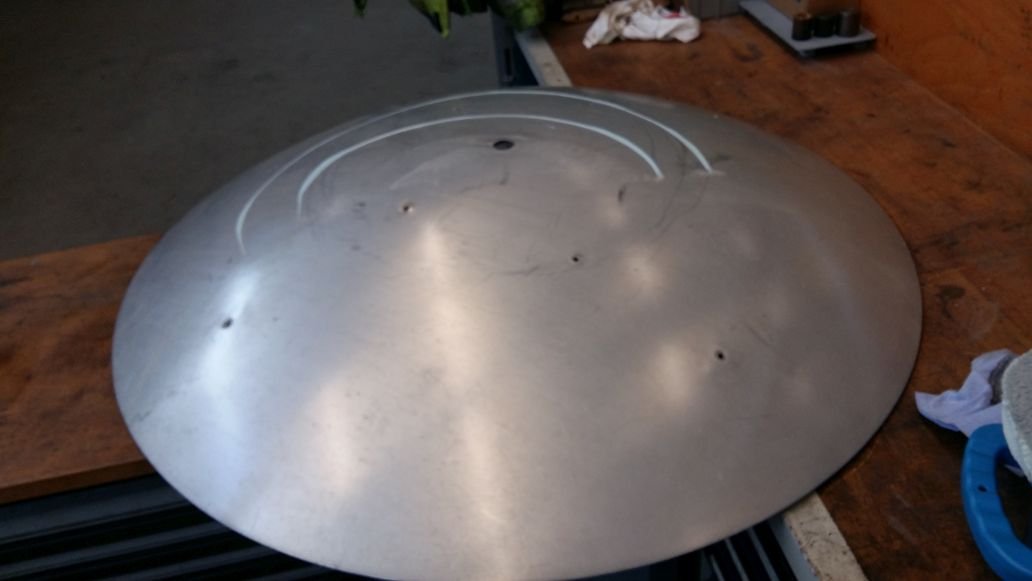

Het is een tot 1 geheel samengeperst (gebakken?) schotel, met aan de voorkant een soortement gladde kunststoflaag, aan de achterkant een metaal-

laag en daartussen lijkt het een soort vezelversterkte kunststoflaag (met hars) te zijn.

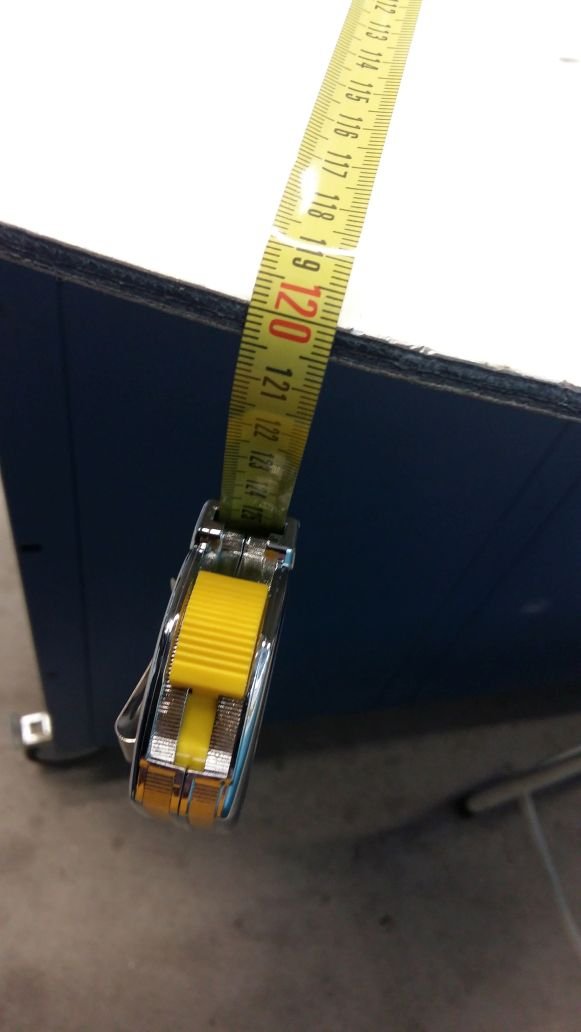

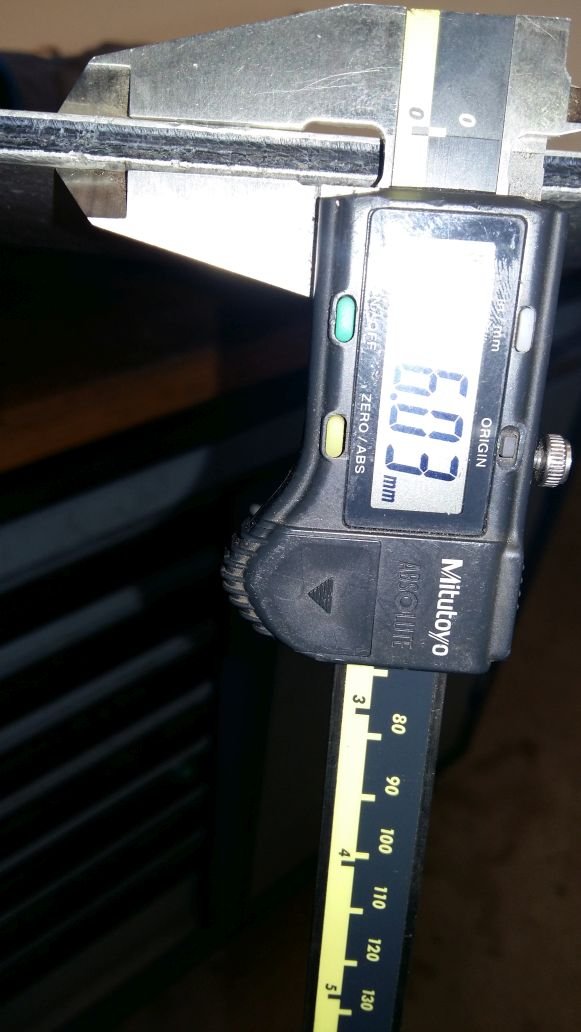

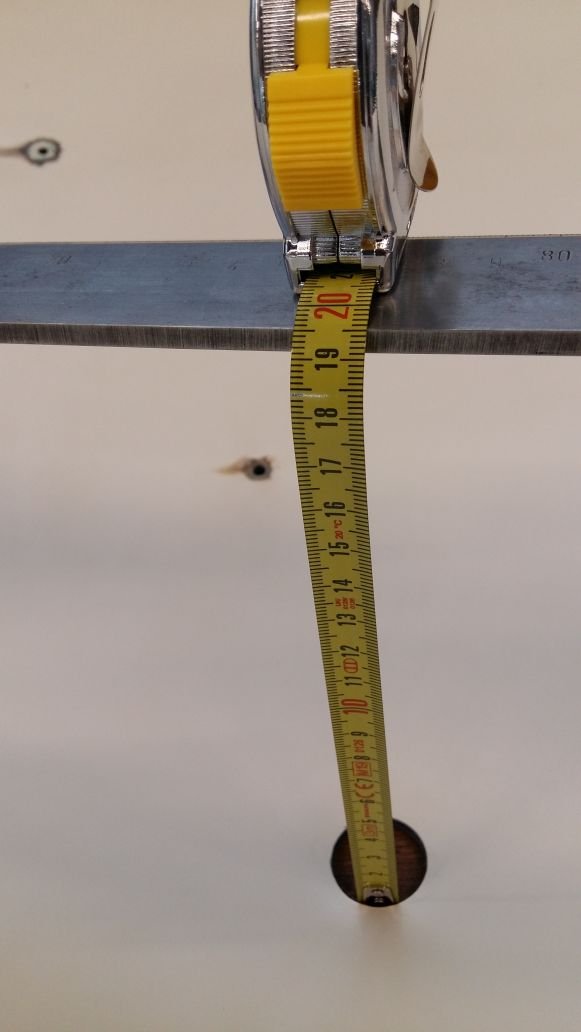

Diameter: 120 cm. Diepte: 18,4 cm (19 cm minus de 6 mm van de dikte). F/D verhouding volgens berekening en Satlex: 0,41



vGnp



N.B. Voor wie zich afvraagt wat er zo glimt op de eerste foto, en wat dat blauwe goedje is op foto 2: Ik heb de schotel vanmiddag schoongemaakt, en

met een borstelmachine in de autowas gezet.





[Alex1970]

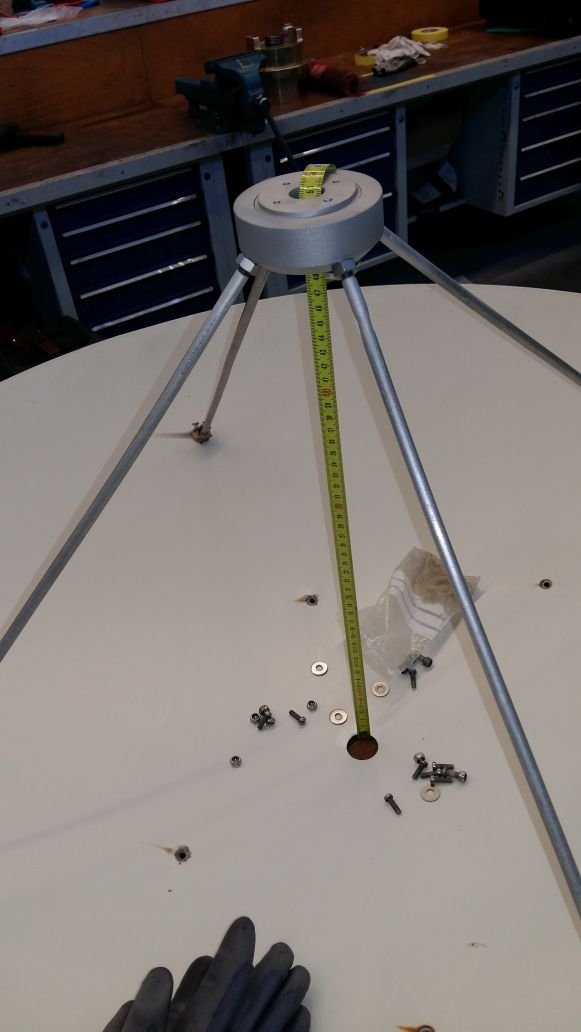

Een aardige prime focus schotel, dus wel de daarvoor geschikte LNB's gebruiken. Zit er ook een polarmount bij en hoe zijn de feedstangen?

[vGnp]

2 uur geleden zei Alex1970:

Een aardige prime focus schotel, dus wel de daarvoor geschikte LNB's gebruiken. Zit er ook een polarmount bij en hoe zijn de feedstangen?

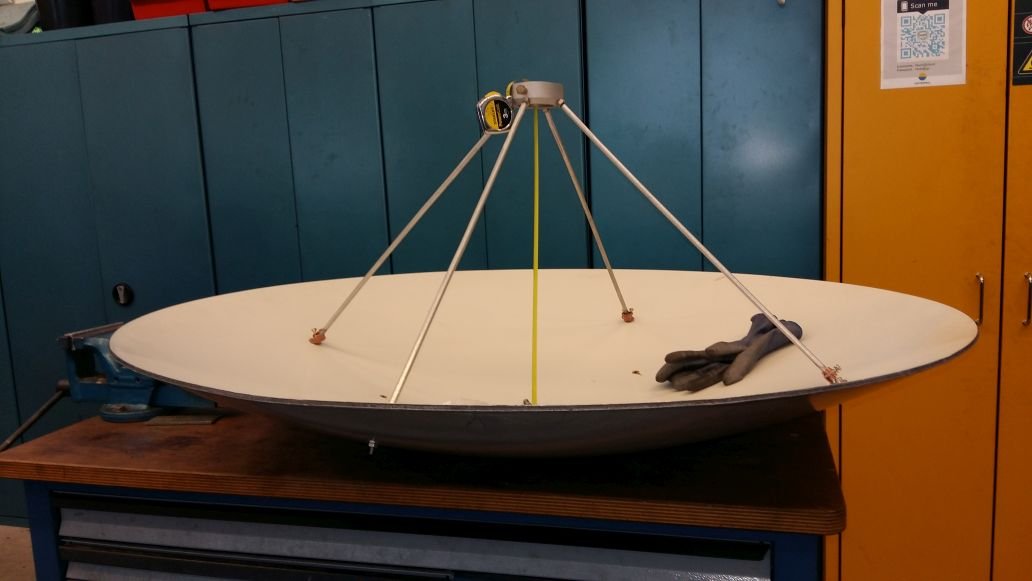

De polarmount en de feedstangen ben ik op dit moment aan het schoonmaken/stralen/opknappen.



vGnp

[MrDish]

3 uur geleden zei Alex1970:

Een aardige prime focus schotel, dus wel de daarvoor geschikte LNB's gebruiken. Zit er ook een polarmount bij en hoe zijn de feedstangen?

Dit wordt interressant wat betreft de lnb,

waar moet men dan op letten sq kijken of de schotel en de lnb bij elkaar passen.



Mvg

ps;  ik weet het mijn vraag hoort hier eigenlijk niet.

[Sprietje]

Als uit de berekening blijkt dat de schotel een f/D-verhouding heeft van 0,41, dan kun je er gewoon een Invacom ADF-120 feedhorn op zetten met een Invacom lnb. De feedhorn is instelbaar tot een f/D van 0,32 tot 0,43, zie pdf.



ADJUSTfeedHORN.pdf

[vGnp]

Die feedhorn heb (had) ik al klaar liggen. Ik heb er gisteren een Global Invacom C120 flange FibreLNB bijgekocht.



vGnp



[Sprietje]

Dat is een hele dure jongen.

[vGnp]

Ja. Maar het lijkt me ook een heel mooi stuk speelgoed  😉



vGnp

[vGnp]

En, buiten dat, in plaats van met minimaal 3 coaxkabels (twee voor tuners, ééntje voor mijn TBS5927 voor feedhunting)

hoef ik dan maar met één 3mm glasvezelkabeltje vanaf de nieuwe mast helemaal naar binnen. Daar zit dan een QUAD

converter met 4 outputs. Heb ik ook nog een aansluiting spare.



vGnp

23 juli 2019 aangepast door vGnp

[vGnp]

Ik had trouwens nog een vraagje, dit prime focus gebeuren is nog een kwestie van vragen en inlezen:

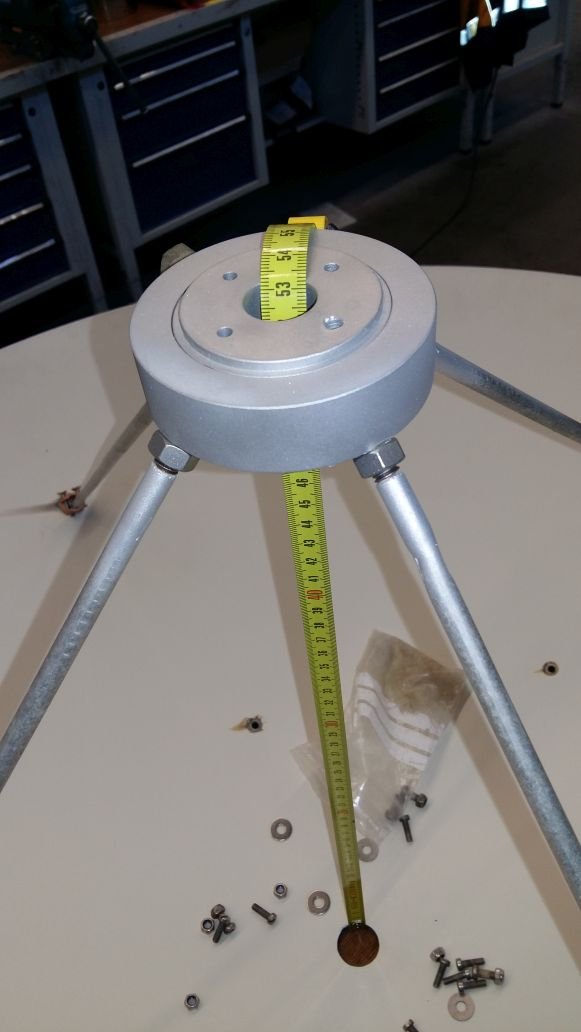

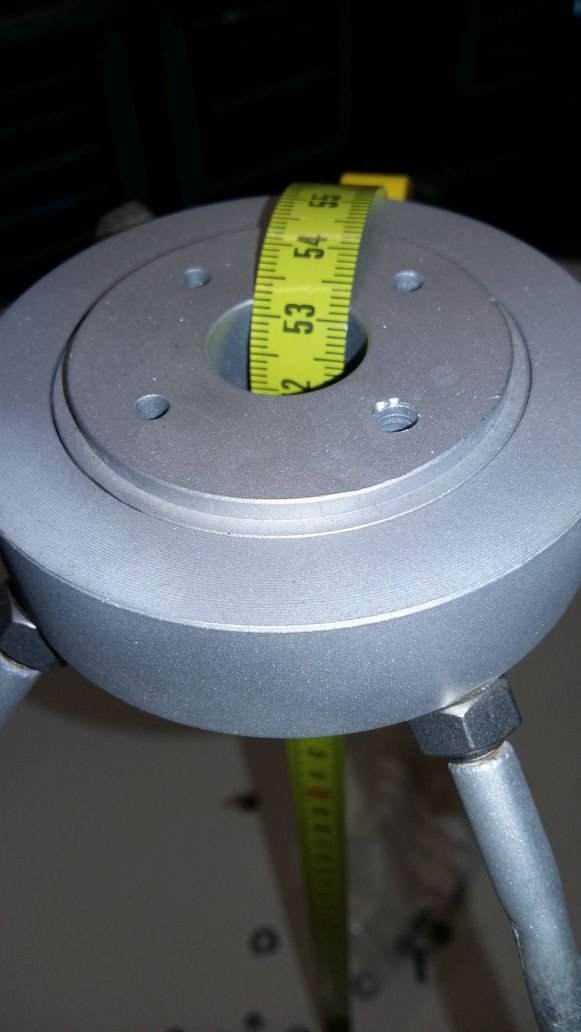

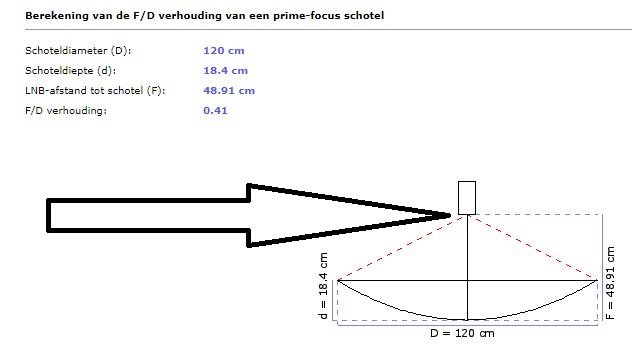

De berekening zegt dat de afstand tussen schotel en LNB 48,91 cm moet zijn.

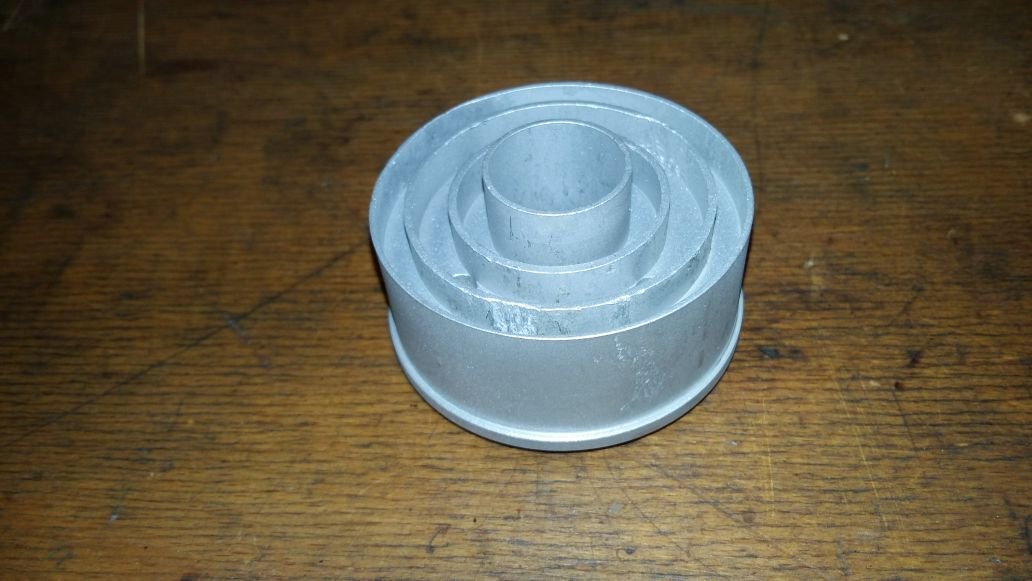

Is dat punt dan aan de LNB kant de exacte voorkant van de scalar rings van de feedhorn?



Ik heb een plaatje bijgevoegd, en er een pijltje bij gezet.



vGnp



[Sprietje]

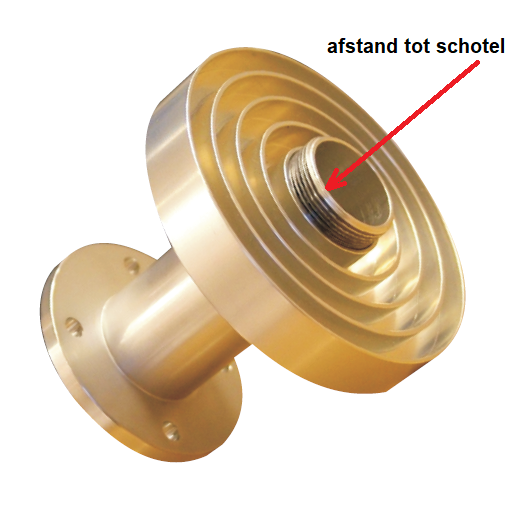

De afstand tot de schotel moet je rekenen tot aan de voorzijde van de golfpijp waar de schroefdraad op zit en bij een f/D van 0,41 moet de scalarring 2mm achter de voorzijde van de golfpijp gezet worden.



23 juli 2019 aangepast door Sprietje

[vGnp]

1 uur geleden zei Sprietje:

De afstand tot de schotel moet je rekenen tot aan de voorzijde van de golfpijp waar de schroefdraad op zit en bij een f/D van 0,41 moet de scalarring 2mm achter de voorzijde van de golfpijp gezet worden.



Nu begin ik ook in te zien waarom het zo in elkaar zit zoals ik e.e.a. heb gekocht. Degene die dit heeft gemaakt

(ik neem tenminste aan dat het "Marke Eigenbau" is) wist toch wel waar hij/zij mee bezig was.



vGnp





[Sprietje]

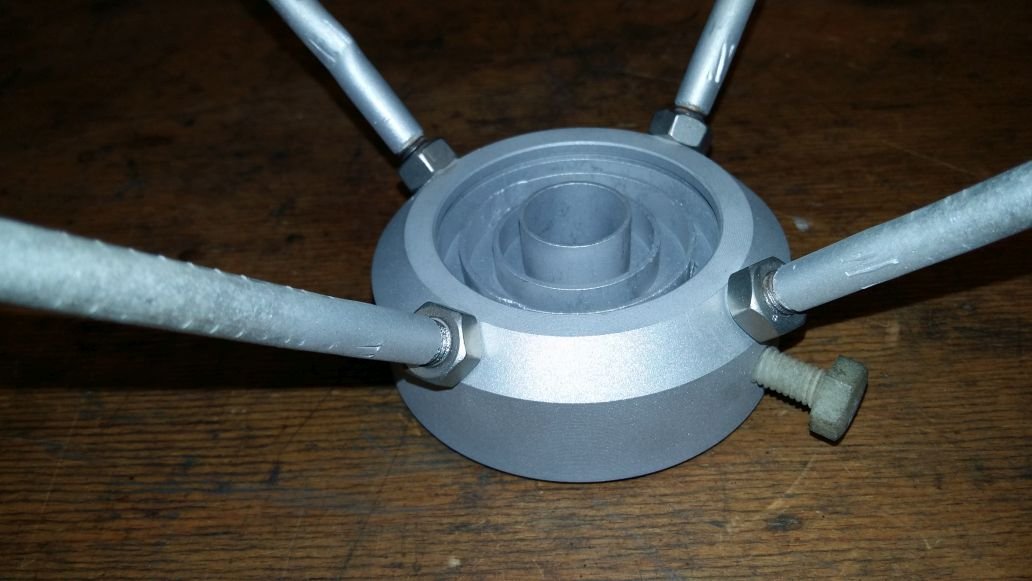

Als ik het zo zie, behoren de scalarringen bij de schotel en is deze niet instelbaar.  Het lijkt er op dat de golfpijp meer dan 2mm voor de ringen uit steekt.

Hoeveel millimeter is dat?

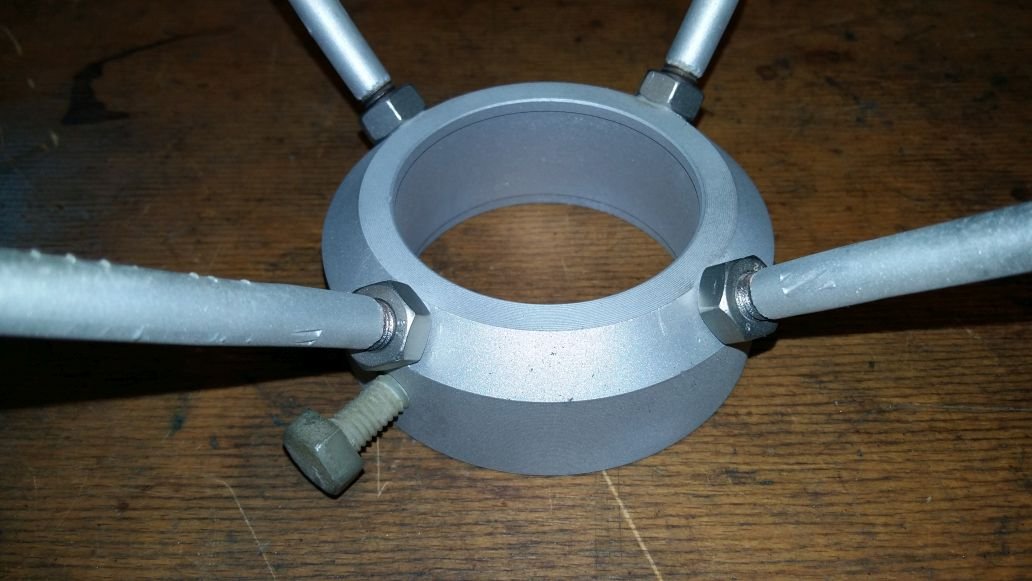

Zit er een kraag aan de naaf waar de scalarringen tegenaan liggen?

23 juli 2019 aangepast door Sprietje

[vGnp]

Dat vroeg ik me ook al af. Ga ik dus morgen even opmeten.

(Schotel ligt niet op mijn huidige lokatie)



vGnp

[vGnp]

1 uur geleden zei Sprietje:

Zit er een kraag aan de naaf waar de scalarringen tegenaan liggen?



Ja. Heb ik jammer genoeg alleen maar een erg onscherpe foto van.



vGnp
