Wavefield afstellen lukt niet

[a33]

5 uur geleden zei Willy-V:

Tonskidutch:

Wat je ziet is een losliggende coax kabel van LNB 23,5 want aan die LNB had ik de satfinder hangen om de positie af te regelen.



De loshangende kabel lijkt echter die van 19E te zijn.

Zit daar de oorzaak van de verwarring/verwisseling?



Groet,

A33

[ceesv]

Vergis je je niet?

[a33]

O ja!

Is een andere F-connector die nu op de 23E-LNB zit, zie ik nu.



Dus dan is de losse F-connector wellicht toch de 23E-kabel.

Sorry!



Groet,

A33

[Sprietje]

ja a33 en er staat ook 33333 op de connector, dus van de Astra 23,5-lnb.

[Tonskidutch]

ik meld het zonder dat ik weet of Willy-V eraan gedacht heeft;



bij bepaalde receivers wordt na afschroeven van de f-Connector geen correct diseqc signaal meer naar de switch en LNB gestuurd

de beelden duiden er al op gedeactiveerd

omdat te voorkomen moet altijd de receiver uit gezet worden en een volledige herstart krijgen als de kabel weer aan de receiver geschroefd wordt



het kan dan zelfs zo zijn dat je een scan uitvoert op een verkeerde satelliet positie terwijl je menu toont een scan uit te voeren op de juiste satelliet positie

maw

altijd de receiver uit schroeven en dan weer een herstart, dan schakelt het diseqc principe ook weer normaal





[Willy-V]

Signaal op de 4 LNB's.😀

Mijn grootste fouten die ik gemaakt heb zijn:

• Dat ik de Satlex calculator gebruikt heb.
• Dat ik ervan uitging dat een transponder metadata met het signaal meegeeft en dat de Receiver zo weet van welke zender het signaal komt niet dus.

Je kan rustig de receiver vragen satelliet Astra 1 op 19,2°E te scannen maar die pakt toch alles binnen wat in zijn lijst staat?



Met behulp van de satfinder heb ik telkens één enkele satelliet gescand en gekeken of de binnenkomende TV zenders bij de gekozen satelliet hoorden.

Eens ik de transponders in de lijst had heb ik de schotel naar best vermogen afgeregeld op Hotbird 13,0°E dit omdat ik SRF Info van Zwitserland goed wil ontvangen.

De andere lnb's heb ik volgens de afmetingen van Sprietje gemonteerd waarbij de Eutelsat 9A 9,0°E wel wat fout zal staan t.o.v. h.o.h. van Hotbird 13,0°



Alle vier de lnb's hebben TV zenders gevonden:



Hier enkele waardes:
Satelliete	Positie	Zender	Frequentie	Pol.	Symbol Rate	Intensite	Kwaliteit
Eutelsat	9,0E	CGTN	11 996	V	27 500	90%	71%
Eutelsat	9,0E	Servus	11 785	H	27 500	90%	30%
Hotbird	13,0E	SRF Info	11 526	H	29 700	90%	53%
Hotbird	13,0E	BVN	10 815	H	27 500	45%	7%
Astra 1	19,2E	ZDF HD	11 362	H	22 000	90%	20%
Astra 1	19,2E	phoenix	11 582	H	22 000	90%	35%
Astra 2D	28,2E	BBC One HD	10 847	V	23 000	45%	10%
Astra 2D	28,2E	BBC Four	10 773	H	22 000	45%	8%



Ik zou nog wat fijne aanpassingen willen doen volgende week als het niet meer regent.

Bedankt voor de support,

Willy









[Gast patje7of9]

Zon' lage waardes, met deze schotel moet je zeker meer signaal hebben.🤢

Volgens mijn moet Hotbird 13E in midden staan en niet Astra 19,2E.



[luisteraar]

ik heb 9 en  13 rechts van de arm en 19 en 28 links van de arm

waarbij 19,2 dichter bij de arm staat dan 13 e



[Sprietje]

Ja maar dat gaat zo maar niet, de 23,5 positie laten vallen en dan de 9 oost er bij zetten.
Dan verandert ook de schuinte van de rail en moet je de lnb's anders verdelen voor een goed resultaat.
Om te beginnen kom je helemaal in de knel te zitten met de afstand tussen de 9 oost en 13 oost. Tussen de 19,2 en 23,5 was de berekende afstand 50mm maar die staan op een afstand van 4,3 graden arc. Nu heb je nog minder, slechts 4 graden. De afstand tussen de 2 lnb's zou dan 45,8mm moeten zijn terwijl je ze niet dichter bij elkaar kunt zetten dan 58mm. Dat is een afwijking van 12,2mm. Dat is echt veel te veel. Daarom krijg je zulke slechte waardes.
Dat krijg je alleen maar opgelost met de speciale dubbele lnb-houder van 3 graden waar 2 smalle lnb's in geplaatst moeten worden met een hals van 23mm.

Je zult de lnb-houder van de Astra 19,2 aan de andere kant van de arm moeten plaatsen zodat de 9e en 13e veel dichter naar het midden komen. De schuinte van de rail, in dit geval de schotel-skew zal minder ingesteld moeten worden en is afhankelijk op welke denkbeeldige satelliet je de schotel wilt afstellen.



9 augustus 2019 aangepast door Sprietje

[luisteraar]

Mijn lnb voor 13e is inderdaad van het type met een kleine (feedhorn) diameter anders krijg je

je 9 en 13 niet dicht genoeg bij elkaar



[Sprietje]

Beste Willy-V



In je laatste bericht heb je een foto geplaatst waarbij je schrijft 20° = 51,2mm, dus 1° = 1,28mm.
Je bedoeld waarschijnlijk 51,2cm en 1,28cm.
En heb je die 51,2cm wel in de boog van de rail gemeten?



[Willy-V]

Beste Sprietje,



De opgegeven maten moesten in cm zijn.

Ik heb de graden over de rail met een rolmeter gemeten dus de boog van de rail volgend.



De Eutelsat 9A op 9,0E is bijkomstig en mag de optimale ontvangst van de andere 3 LNB's niet storen.

Als de Eutelsat 9A problemen veroorzaakt dat gaat die eraf.



Zelf ben ik niet goed thuis in hemelmechanica wil je zo vriendelijk zijn mij de aangepaste Skew en posities op de rail geven?

Mvg,

Willy



[Sprietje]

Dan moet ik wel weten of je de lnb's nog wat gaat verplaatsen, dus de houder van de Astra 19,2 omdraaien en naar de andere zijde van de arm zetten.

Het is overigens niet de Eutelsat 9A maar de 9B.

[Willy-V]

Ja natuurlijk ga ik die verplaatsen je zegt maar.

[Sprietje]

Beste Willy-V



Ik heb me gebaseerd op de metingen die gedaan zijn met een Maximum E-85.

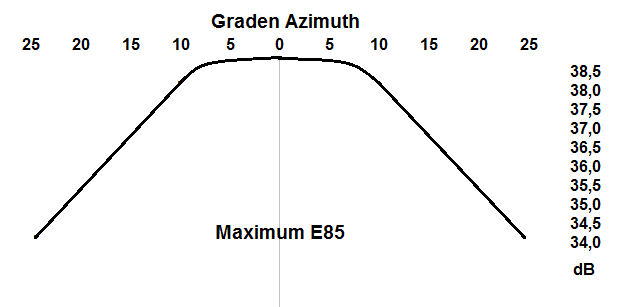

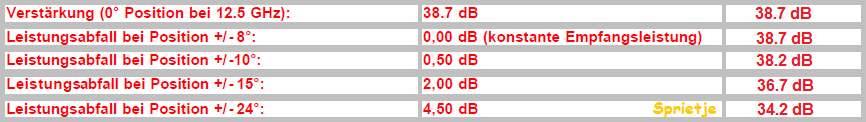

Daaruit valt af te lezen dat deze schotel tot 8 graden links en rechts van het midden geen afval van de versterking heeft. Ik ben er in de berekening dan ook van uit gegaan dat de schotel gericht wordt op de denkbeeldige satelliet 17 oost.
De Eutelsat 9 oost valt dan  mooi binnen die 8 graden zodat die nog de maximale versterking krijgt.
De Astra 28,35 komt dan 11,35 graden uit het midden. De versterking daar is dan nog 37,5db. Dat is ruim voldoende voor de Astra 2 die in Gent binnen knalt.
Je hebt zelf al uitgerekend dat elke graad arc 12,8mm is. het verschil tussen 17e en 19,2e is 2,2 graden dus de afstand 2,2x12,8=28mm. Het hart van de Astra 19,2-lnb moet je dus 28mm van het midden af zetten.
Voor de rest blijven de afstanden van de lnb's dus zoals al eerder is uitgerekend.
De schuinte van de rail, de schotelskew dus, moet dan voor jou locatie op -10,65 graden staan.

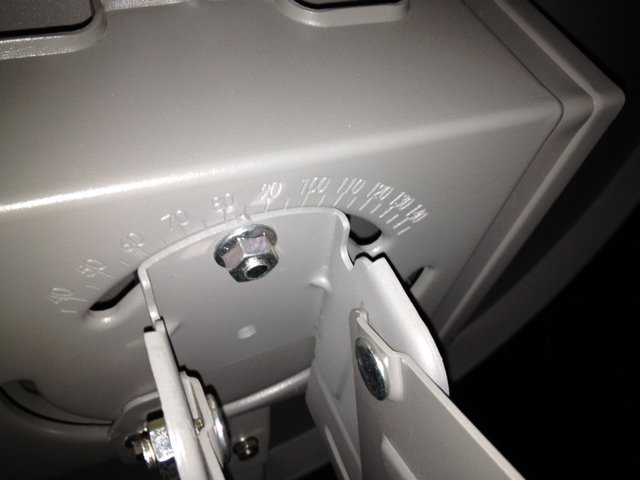

Deze hoek meten met een gradenapp op je telefoon kan, veiliger is zoals ik het eerder aan gaf om afwijkingen van je telefoon uit te sluiten. Eerst de schotelskew instellen op nul-graden, dan de rail met een echte waterpas precies horizontaal zetten met de 2 bouten in het midden, dan de schotel op 79,35 graden zetten.

De schotel richt je optimaal uit op de Astra 19,2. Als je 98% of meer hebt op je ontvanger, dan een zwakkere zender kiezen of een vochtige zeem over je lnb hangen zodat het signaal zo'n 20-25% zakt.



10 augustus 2019 aangepast door Sprietje
