Geen ontvangst Astra 23.5

[Berteman]

Op 24-9-2019 om 09:35 zei Satfeeds-DX:

Zo te zien is de vooraf ingestelde transponder op 23,5°E een feedkanaal van Poolse radio's.

Probeer dit eens te veranderen naar 11739 V 29900 2/3 waar het infokanaal van Canal Digitaal zit.

Het is inderdaad zo dat de lnb's niet mooi op een lijn staan.

Ook is de SNR waarde op Hotbird 13°E te laag en zal de schuinte van de rail bijgeregeld moeten worden.

Bedankt Satfeeds-DX,



Vandaag heb ik alle uitgangen van de Duo LNB weer geprobeerd.



Uiteraard eerst de bestaande diseq instellingen gewist: de ontvanger laten zoeken, met het volgende resultaat:



Van links naar rechts:

1) A: Astra 19.2 B: niets aangesloten, vervolgens de vooraf ingestelde transponder gewijzigd naar de door jou gegeven suggestie, opnieuw zoeken en dat gaf hoop! A: Astra 19.2, B: 23,5 Astra 3B

2) A: Astra 19.2 B: niets aangesloten

3) A: niets aangesloten, B niets aangesloten

4) A: niets aangesloten: B niets aangesloten

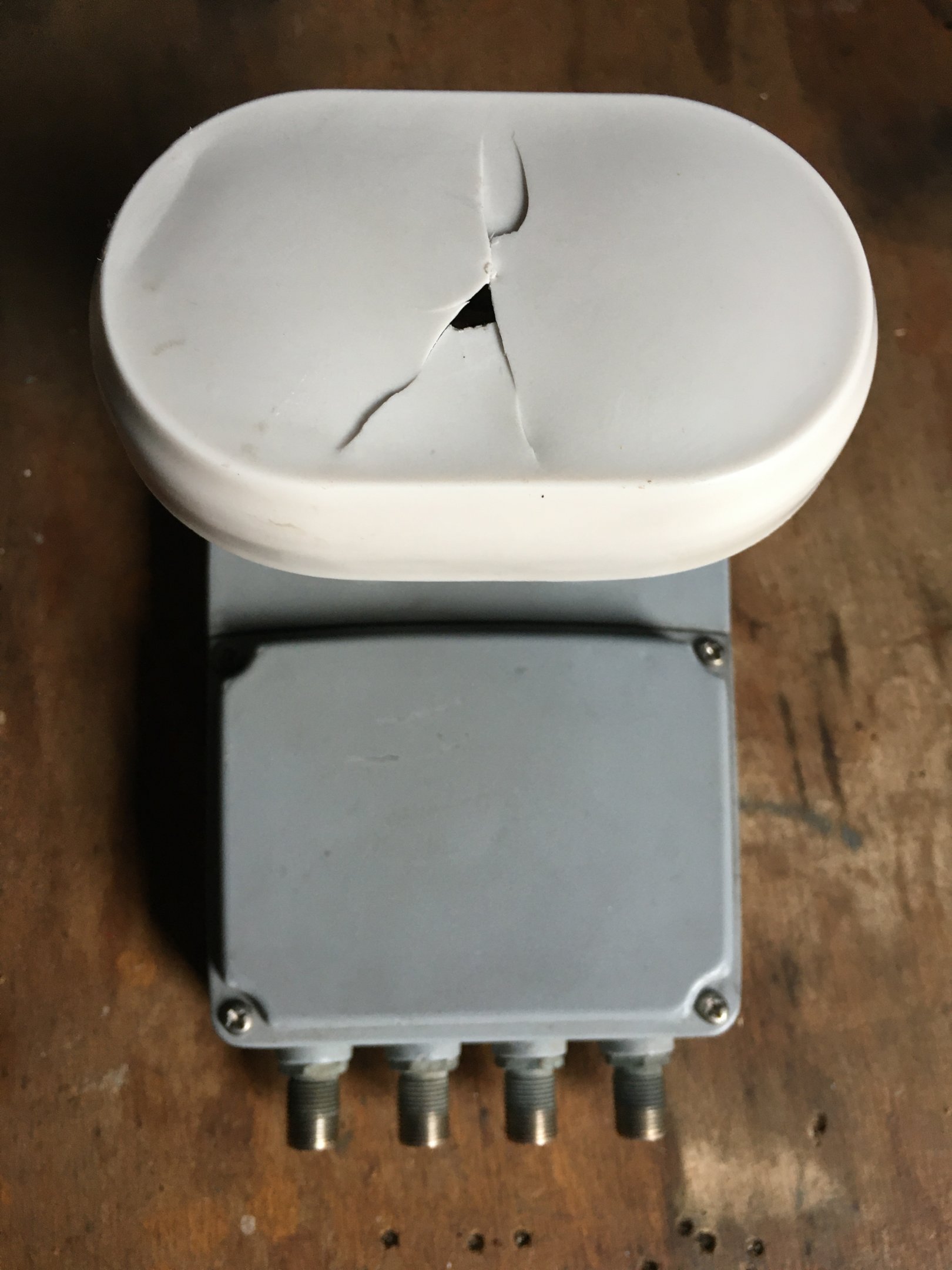

De ontvangst op 19.2 was goed, op de 23,5 is het niet om aan te zien: blokjes in beeld, fluiten, de onderzijde van het beeld trekt naar rechts. Al met al: ik denk dat geconcludeerd kan worden, dat de DUO LNB de kliko in kan...

[Berteman]

Op 24-9-2019 om 14:25 zei Sprietje:

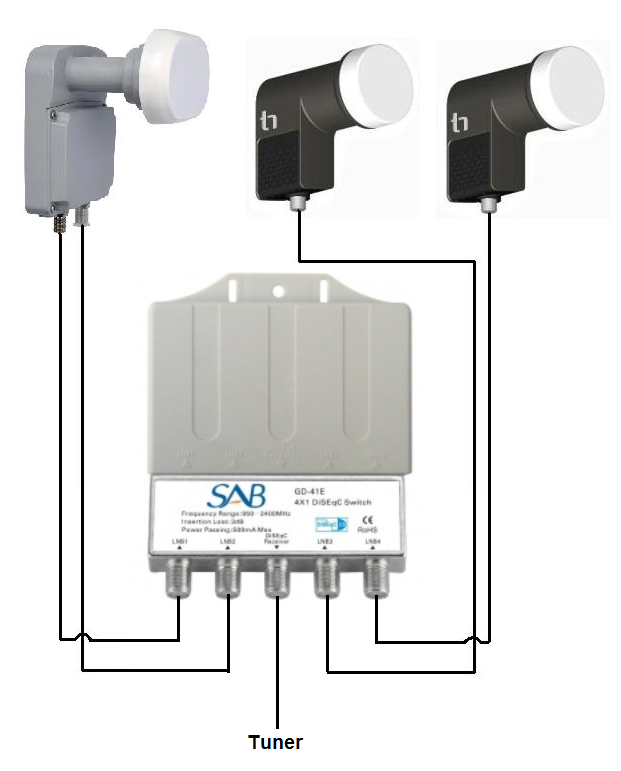

Zo moet de Diseqc-switch aangesloten zijn om hem te laten werken:
- duo-lnb aansluiting 1 op poort 1 geeft Astra 19,2
- duo-lnb aansluiting 2 op poort 2 geeft Astra 23,5
- Astra 28,2-lnb op poort 3 geeft Astra 28,2
- Hotbird-lnb op poort 4 geeft Hotbird

en dit zo 2x waarbij dan duo-lnb aansluiting 3 en 4 worden gebruikt.
De lnb van de Hotbird 13 en Astra 28,2 mogen ook verwisseld worden.





Op 24-9-2019 om 14:25 zei Sprietje:

Zo moet de Diseqc-switch aangesloten zijn om hem te laten werken:
- duo-lnb aansluiting 1 op poort 1 geeft Astra 19,2
- duo-lnb aansluiting 2 op poort 2 geeft Astra 23,5
- Astra 28,2-lnb op poort 3 geeft Astra 28,2
- Hotbird-lnb op poort 4 geeft Hotbird

en dit zo 2x waarbij dan duo-lnb aansluiting 3 en 4 worden gebruikt.
De lnb van de Hotbird 13 en Astra 28,2 mogen ook verwisseld worden.





Sprietje,



Precies zo is het aangesloten. En de switches zijn inderdaad ook van SAB 🙂

[Berteman]

Nu geconcludeerd kan worden dat de DUO-LNB op de laatste benen loopt, ben ik me aan het oriënteren voor wat nieuws. Ik stel jullie advies zeer op prijs. Dat is immers onafhankelijk en dat maakt een weloverwogen keuze makkelijker.



Omdat er nu een Duo LNB is geplaatst, ga ik er vanuit dat een Triple LNB ook moet kunnen, al ben ik voor die oplossing toch een beetje huiverig. Na het plaatsen van deze installatie, is in de garantieperiode de DUO-LNB al eens vervangen, ik twijfel dus een beetje aan de kwaliteit van die dingen. En echt goedkoop zijn ze ook niet, al lijkt het me dat het niet al te moeilijk is, dat zelf te doen. En geen gedoe met kabels en switches die ook defect kunnen raken.



Ik ben beetje aan het lezen en oriënteren geweest. Er zijn dure, minder dure en goedkope schotels, LNB's van € 8.00 maar ook van € 60.00 te verkrijgen. Duur is niet altijd beter maar goedkoop is soms ook duurkoop. Ik hoor graag wat jullie aanbevelen en afraden. Alvast bedankt voor de tips en adviezen.

[Berteman]

Update:



Gisteren (is in de stromende regen), de oude installatie verwijderd. De Duo LNB kan in de kliko, tenzij iemand die hebben wil. Is gratis op te halen 😉

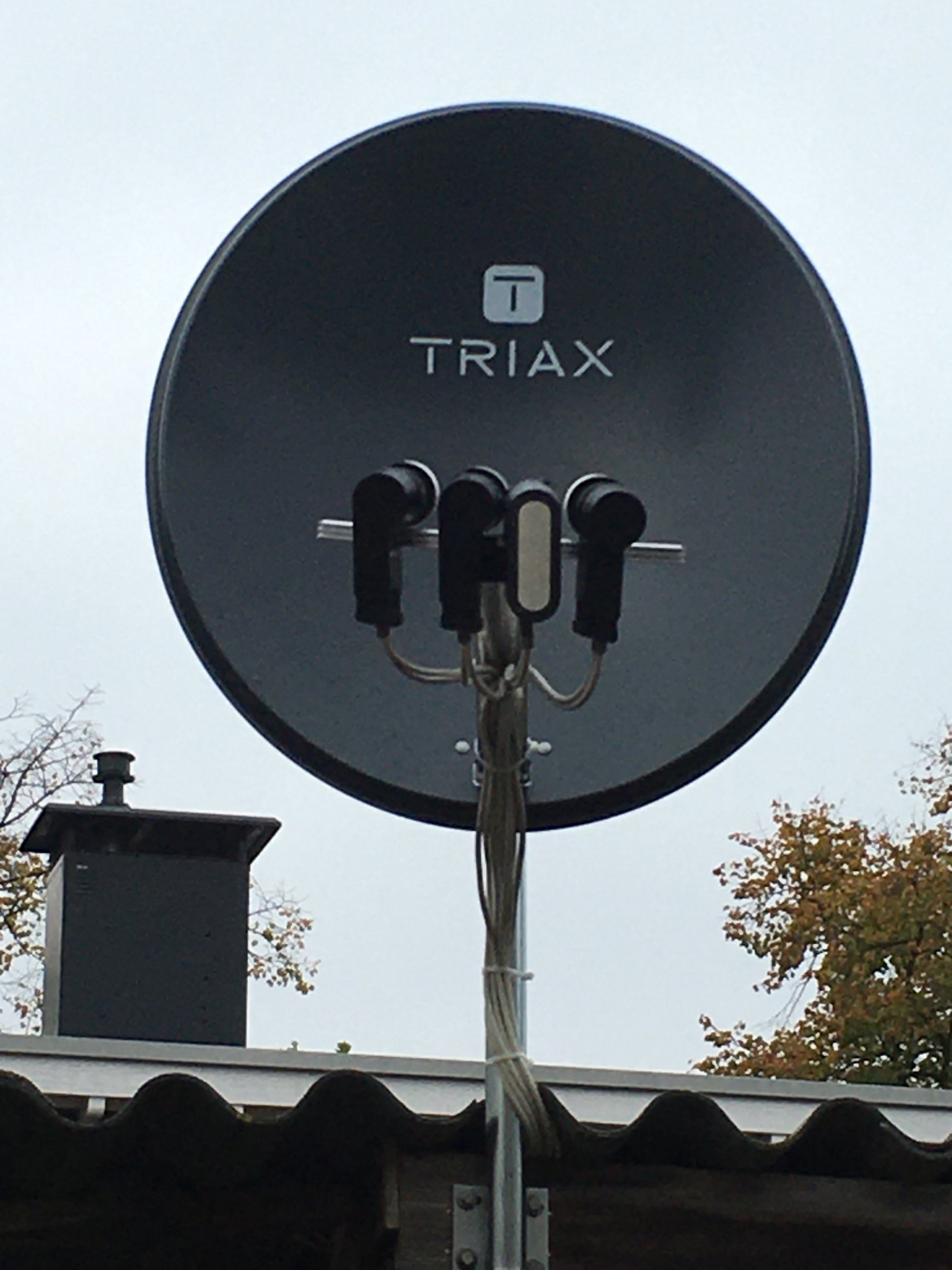

En vandaag de nieuwe schotel geplaatst!



[Sprietje]

Beste Berteman



Om welke schotel gaat het? Is dit de nieuwe Triax TD80 waarvan je de lnb-arm niet meer omhoog kunt klappen maar er in steekt?
Als dat zo is, zou je voor mij dan eens de breedte van de schotel op willen meten zonder de rand? Ik denk dat die 70cm breed is net als vroeger de Triax 78.

De rail staat niet schuin genoeg waardoor de de twee buitenste satellieten niet optimaal ontvangt. In Delft moet de arm 12 graden schuin staan voor de 13 t/m de 28,35 oost. Om dit te bereiken zul je de rail om moeten draaien zodat het gat in het midden in de onderste groef zit.

Ook de skew van de lnb's van de 19,2 - 23,5 en 28,2 staat niet goed voor optimale ontvangst.
Dat moet in Delft als volgt zijn:
Hotbird 13 op -3°
Astra 19,2 op -4°
Astra 23,5 op -7°
Astra 28,2 op -10°
d.w.z. met de wijzers van de klok meegedraaid als je achter tegen de lnb's aan kijkt t.o.v. verticaal , niet t.o.v. de rail.



Hoe is de signaalkwaliteit op dit moment van de 4 satellieten?



[Berteman]

Beste Sprietje,



bedankt voor de input.



De schotel is inderdaad de nieuwe Triax TD80. Als ik met de huis- tuin- en keukentrap hoog genoeg kan komen dan meet ik morgen de schotel.



De schotel heb ik niet zelf geïnstaleerd. Dat is gedaan door de monteur van de leverancier van de spullen. En dan verwacht ik eigenlijk dat de schotel optimaal is uitgericht. Ik heb daar zelf geen ervaring mee, vandaar, maar als ik het goed begrijp, moeten de LNB dus een beetje omhoog wijzen?



ik heb de ontvangers signal kwaliteit laten meten maar ik weet niet hoe nauwkeurig dat is omdat er verschillende waarden worden gemeten.

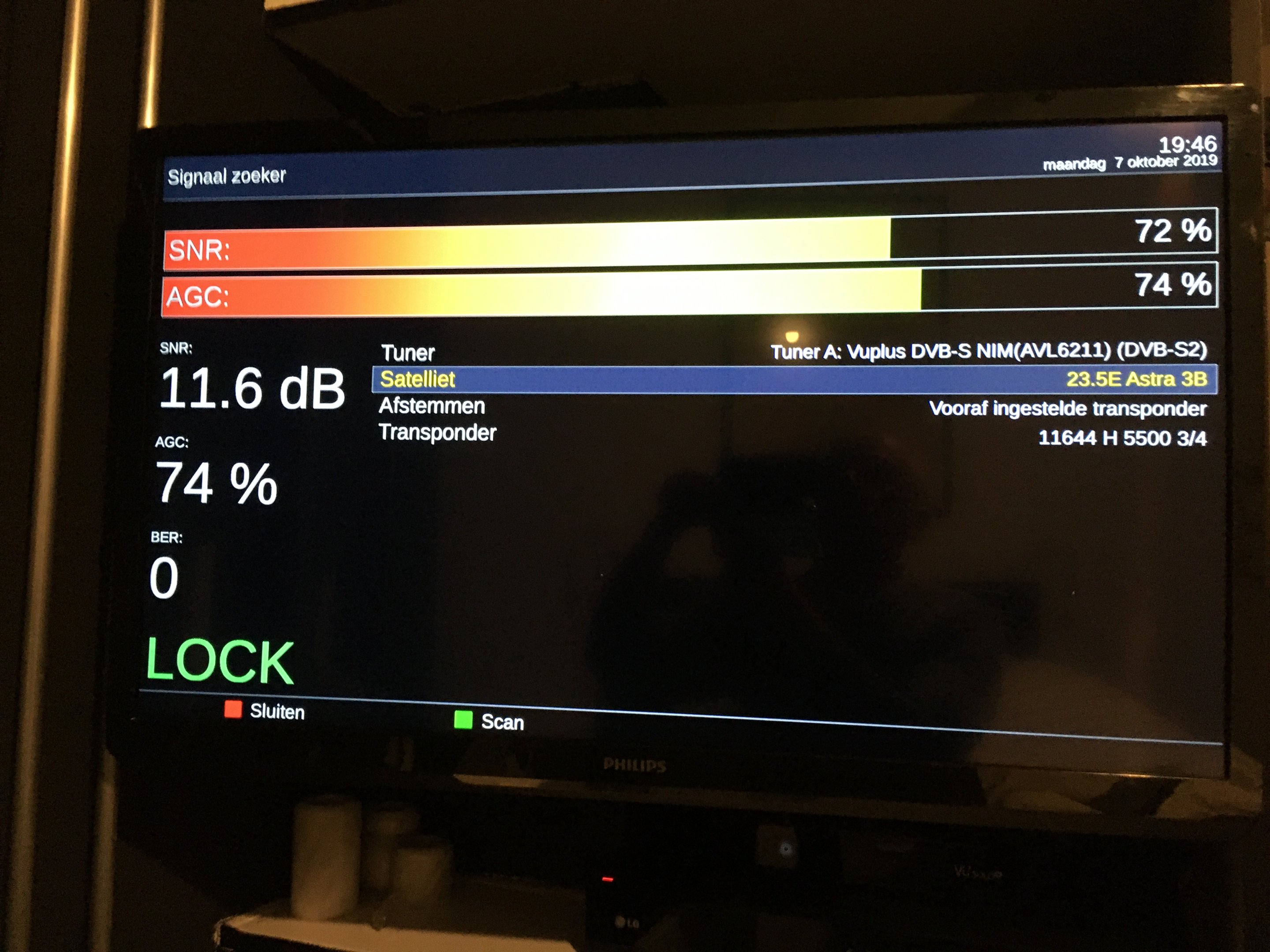

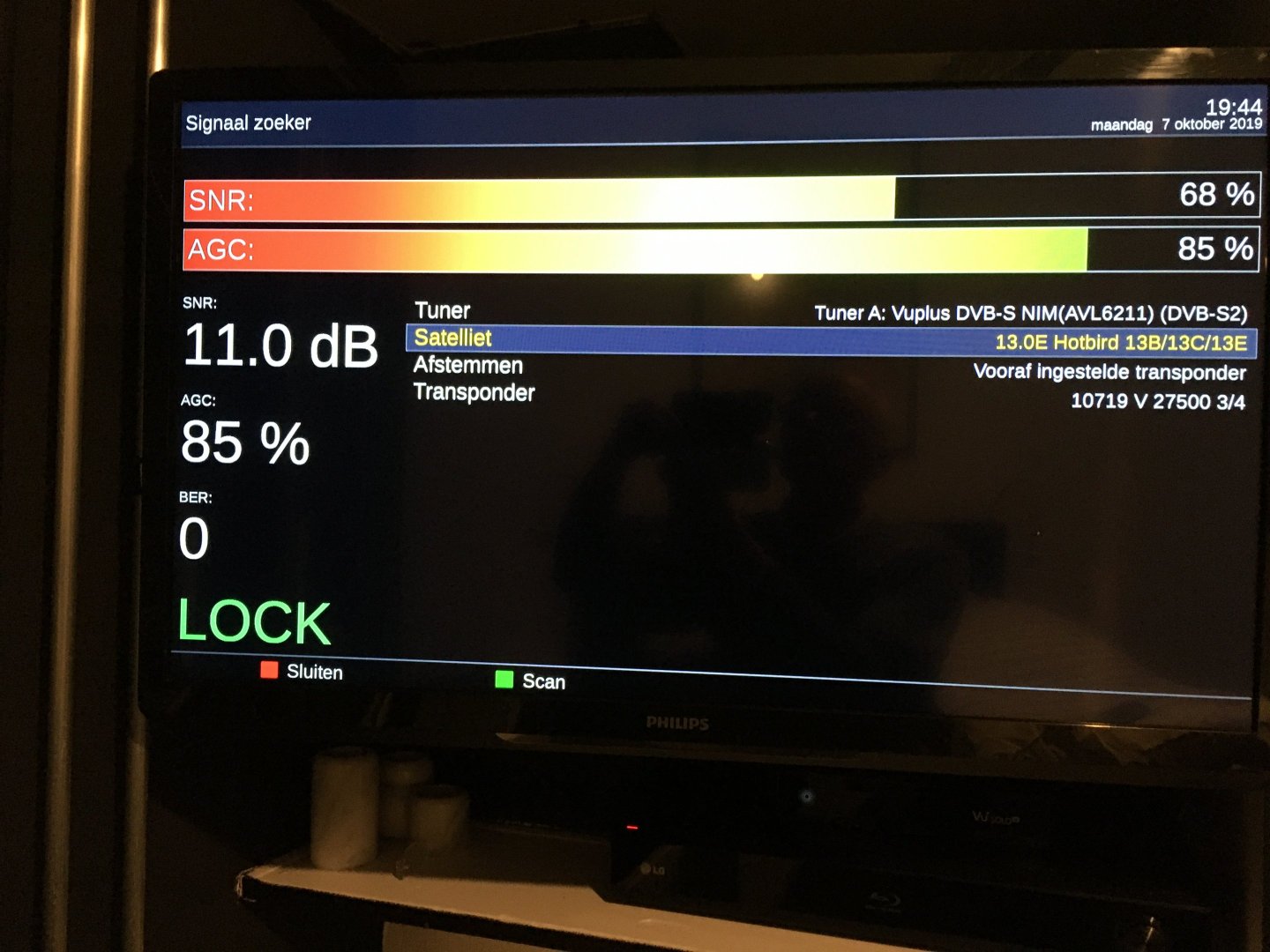

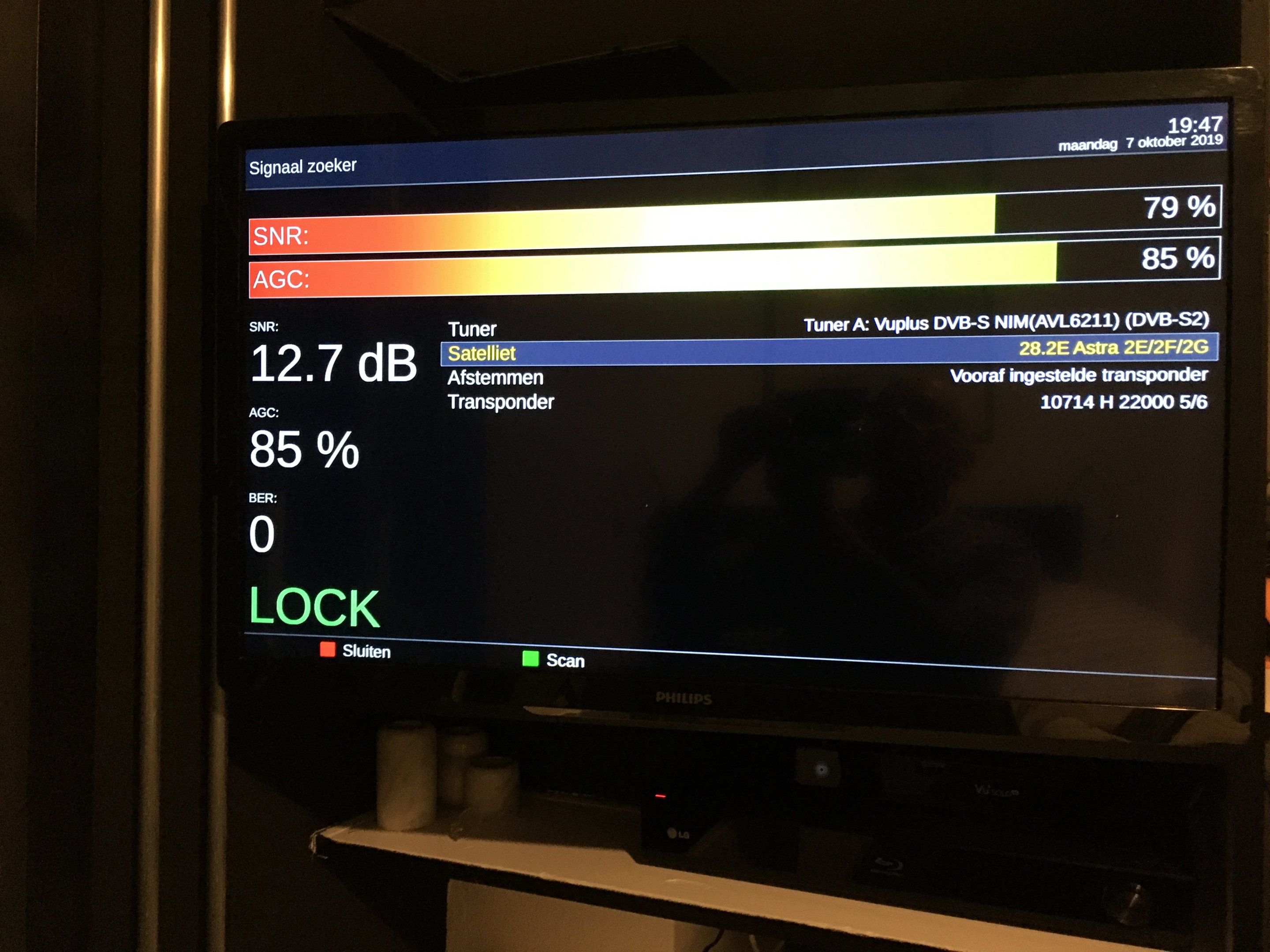

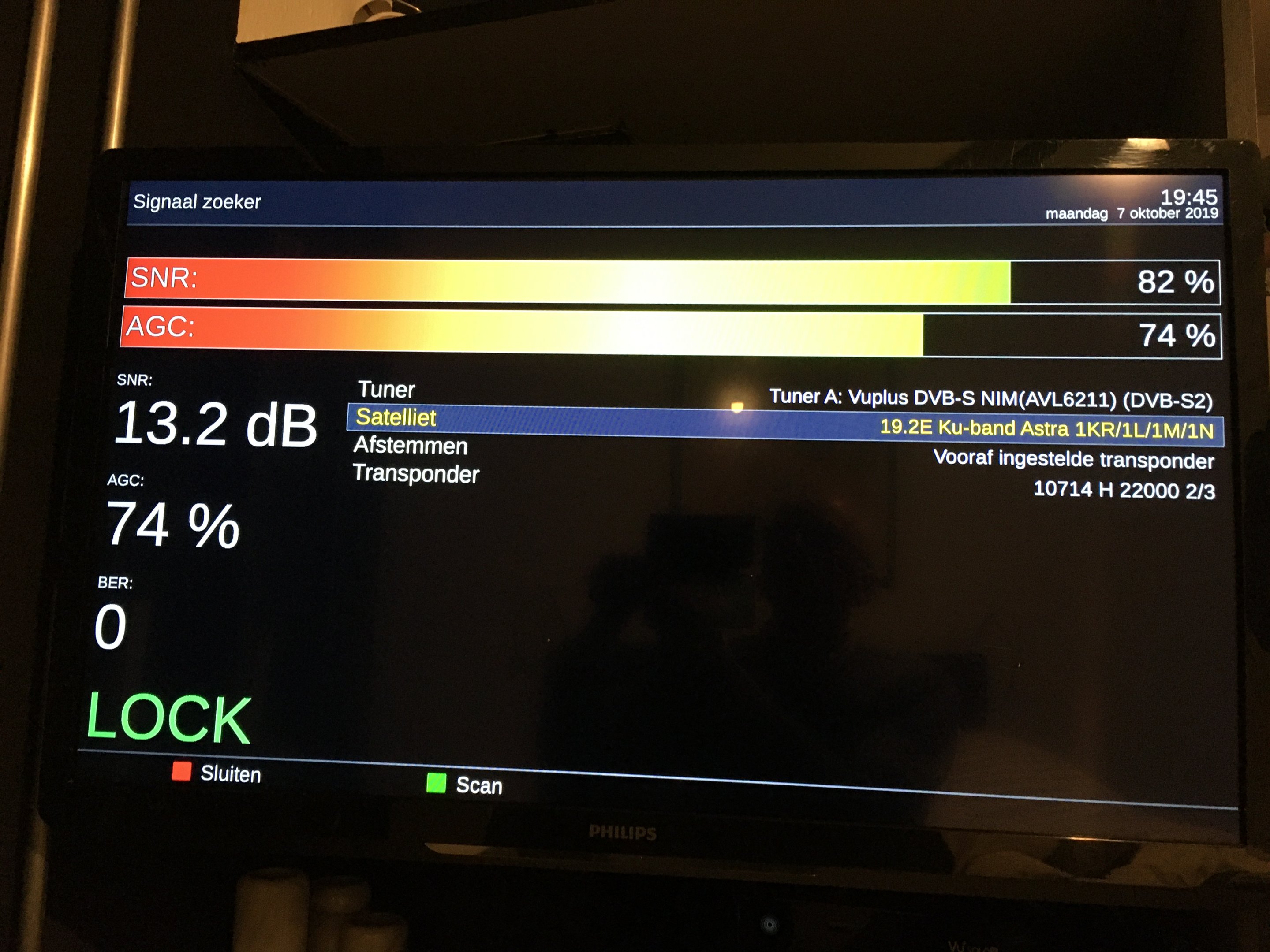

Ik heb twee ontvangers. Als eerste de resultaat van VU+SoloSE

[Berteman]

en Sprietje, vervolgens de VU+Solo4K.



Ik kan niet de foto uploaden, dus overgenomen van de foto:



13. OE Hotbird: SNR: 66%, AGC: 69%

19.2E Astra: SNR: 88%, AGC: 68%

23.5E Astra: SNR: 90%, AGC: 67%

28.2E Astra: SNR: 87%, AGC: 71%



Ik lees heel veel op deze forum en ik denk, jij bent een specialist. Waar staat SNR en AGC precies voor?



[Sprietje]

SNR of S/N  staat voor Signal to Noise Ratio ofwel signaal-ruisverhouding. AGC staat voor Automatic gain control ofwel de Automatische versterkingsregeling.
SNR is de belangrijkste.

Op de foto die je geplaatst hebt van de schotel met de rail is te zien dat de bout in de rail in de bovenste groef zit. De rail kan dan niet schuiner dan 7 graden gezet worden. Dat geeft voor de twee buitenste lnb's geen optimaal resultaat.
Ook zie je op de foto dat de alle vier de lnb's met de aansluitingen zo ongeveer recht omlaag staan, dus duidelijk een afwijking wat ik opgegeven heb.
De SNR-waardes zijn niet slecht te noemen maar als je tijdens regen regelmatig blokjes in beeld krijgt, moet de zaak toch beter afgesteld worden.



[Mimisiku]

Ook een beetje afhankelijk van je geografische locatie.
Hier met de ‘standaard’ 80cm triax

14.9 - 15.6 dB op 19.2°

14.6 - 15.2 dB op 23.5°

16.2 - 18.3 dB op 28.2°

8.7 - 12.6 dB op 13°



[Emotiecon]

Op 24-9-2019 om 02:40, Sprietje zei:

Ontvangt de ene ontvanger de Astra 23,5 nog wel en de andere niet, dan kan er ook nog iets anders aan de hand zijn.





Beste Sprietje,

Dit is precies het probleem wat ik hier heb. Hier een Xtrend ET7000 icm met bovengenoemde CD Duo LNB. Werkt perfect. Signaal op 19.2 en 23.5 prima.
Nu een nieuwe Xsarius Pure HD SE met de laatste openpli. Beter signaal nog op de 19.2 en geen signaal op 23.5 en ik heb bijna alle instellingen geprobeerd.( sat.xml al aangepast, Diseqc, toneburts etc.)
Dus behalve dat de tuner misschien stuk is van de Xsarius heb ik geen idee.

Jij misschien nog een idee?



Gr. Emoti



[Sprietje]

Nee, geen idee.
