Com poort en seriele poort testen

[ceesv]

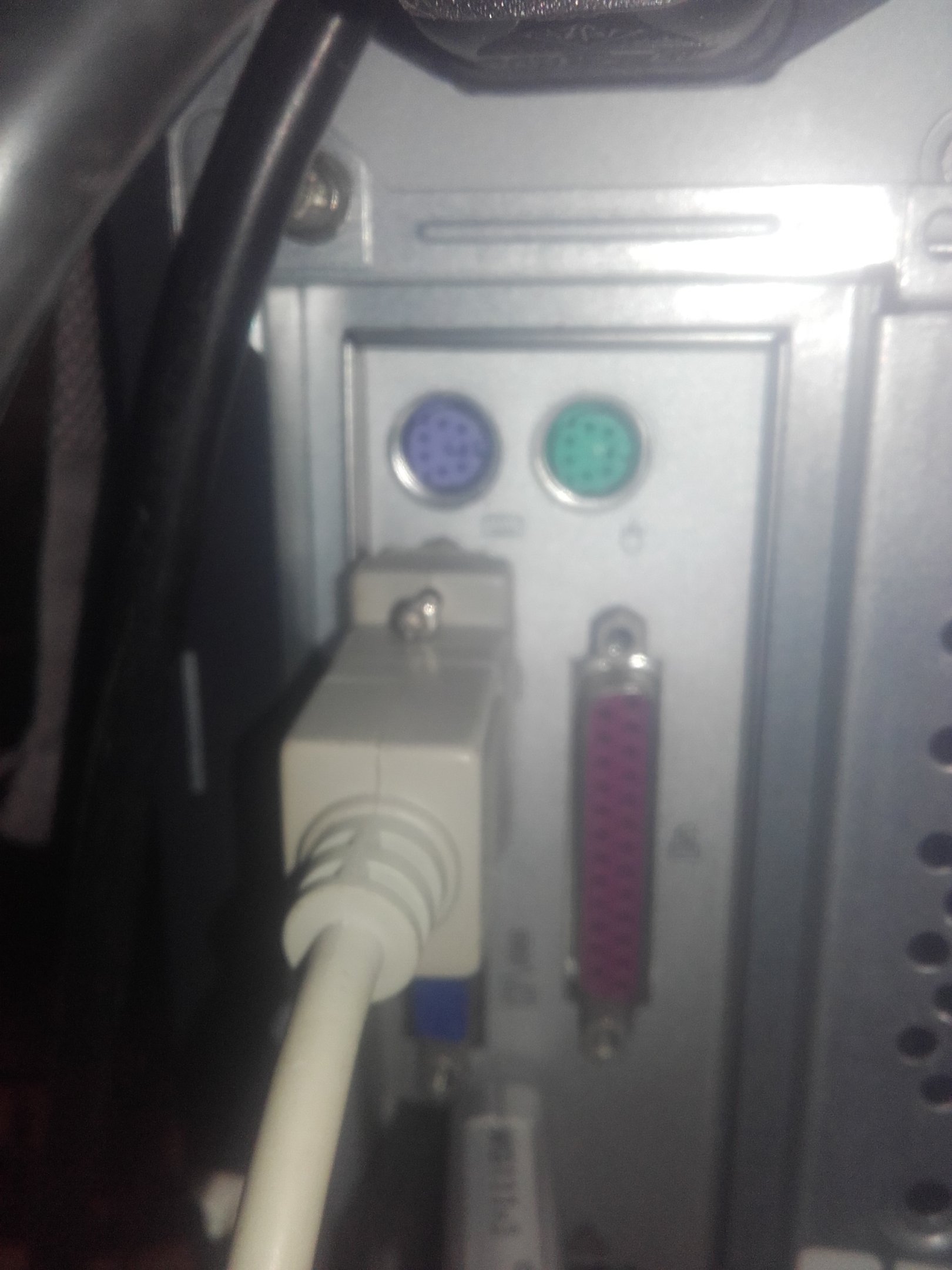

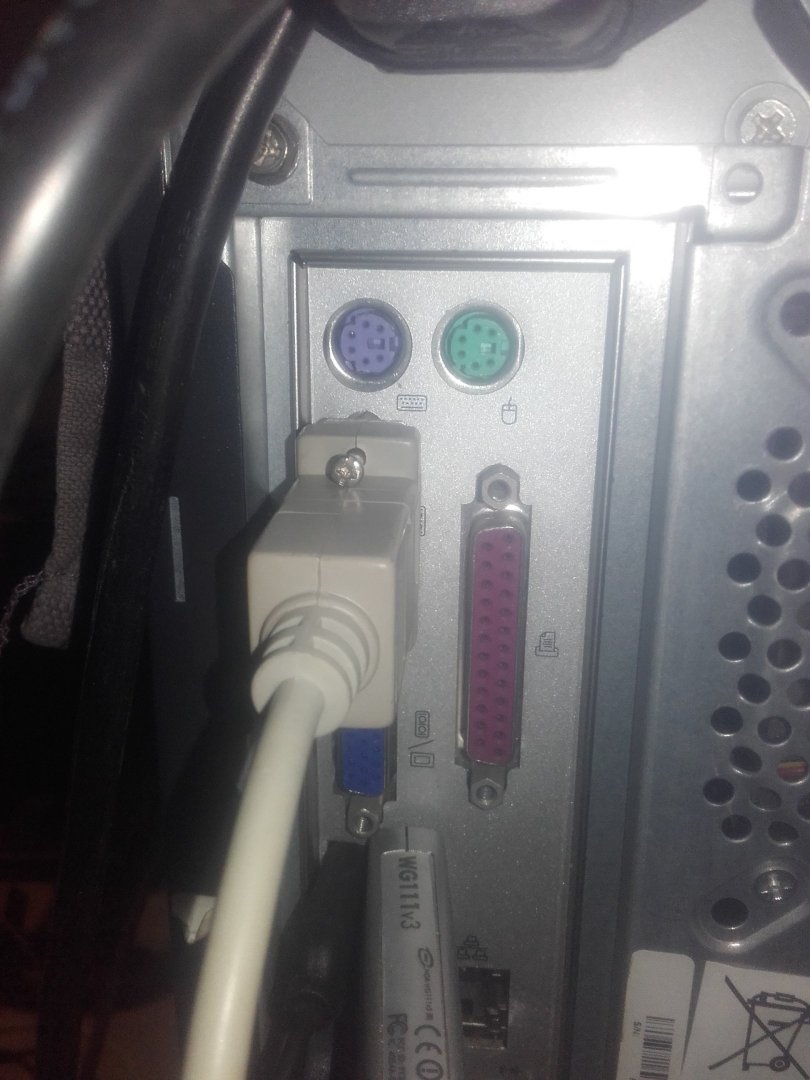

De rechter connector op de computer is i.i.g. een printerpoort, daar zal je die servo unit niet zichtbaar op gaan maken.

[MrDish]

Bij deze de foto(ssssss) .

aldus naar waarheid geschoten.



Mvg

[ceesv]

Heb je die grote printerpoort gebruikt?

Dat is een LPT aansluiting.

[henkvd1]

En daar komt de aap uit de mouw, die kabel die er bij zit kan in de prullenbak, die hoort er 100% zeker te weten niet bij.





Nu moet je een nulmodem kabel hebben, als je deze zelf kan maken neem 2 9p D connectors female en maak de volgende verbindingen



van 2 naar 3

van 3 naar 2

van 5 naar 5



19 november 2019 aangepast door henkvd1

[MrDish]

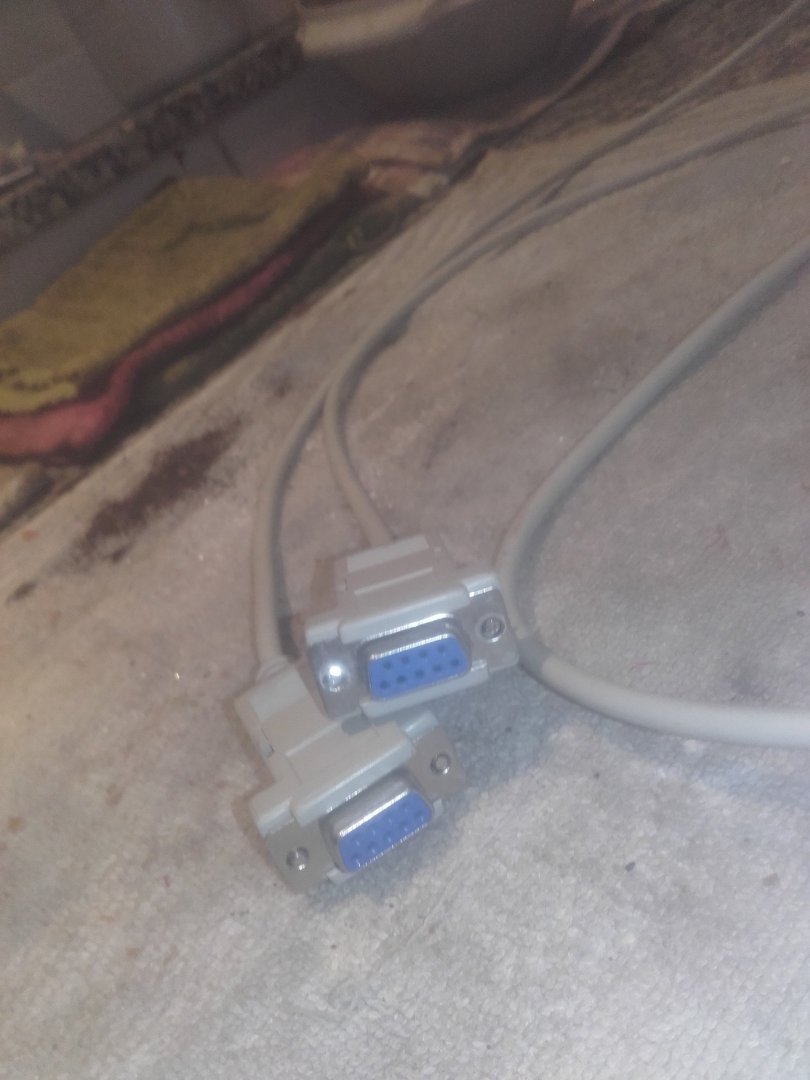

Nul- modem kabel .

en daar werkt het ook niet op ,tenminste niet bij mij.

dus géén AAP uit de mouw.

was ook nog niet klaar met foto`s plaatsen

[ceesv]

Je gooit echt alles door elkaar, je had het toch steeds over die DB 25?



Waar had je die op aangesloten?

[MrDish]

ik gooi niks door elkaar.

dat kabeltje met de 25 pins connector moest ik van de beste meneer in de 25 gaats( female) van de Pc.

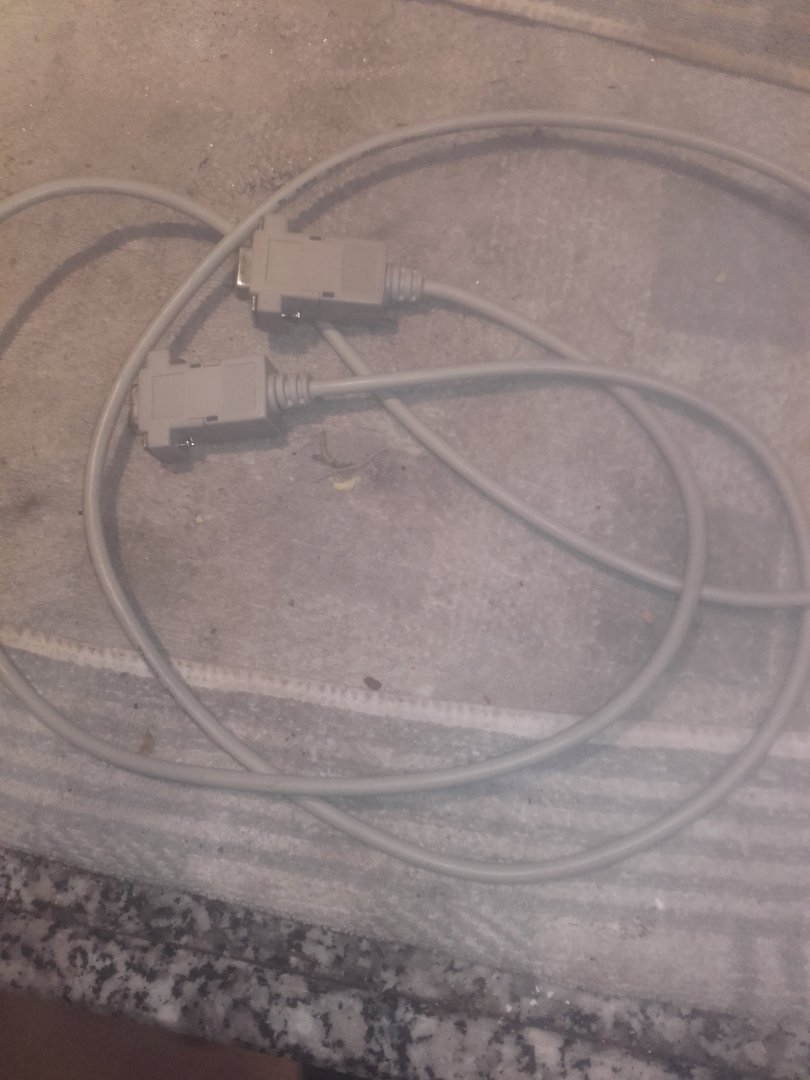

heb een 0-modum  kabeltje  zoals op de laatste foto nog in de kast liggen,en die aangesloten zoals het hoort.

daarom stelde ik ook een vraag;waaraan kan ik zien wat een 0-modum kabeltje is ,omdat ik hier veel kabeltjes heb liggen ,een la vol.



Mvg

[Big fellow]

3 minuten geleden zei MrDish:

waaraan kan ik zien wat een 0-modum kabeltje is

Kan je niet, tenzij er een label op zit. Door meten of connectoren open maken is de enige manier.

[henkvd1]

https://en.wikipedia.org/wiki/Null_modem



Open maken of doormeten, helaas zijn er 4 variaties mogelijk zie link, in de meeste gevallen heb je voldoende aan de eerste, of tweede als er iets meer eisen gesteld worden, iets naar beneden scrollen tot

Types of null modem

19 november 2019 aangepast door henkvd1

[luisteraar]

Op 17-11-2019 om 09:34 zei MrDish:

:Ever (type:SMC 01-09)

Als hij nu ook eens een foto wil maken van aansluiting SMC 01-09 in de pdf heb ik geen

afbeelding gevonden.

Het zou kunnen dat hij een normale rs232 kabel nodig heeft

[ceesv]

Luisteraar, stop eens met trollen!



Hij heeft die foto's van de  SMC 01-09 een uur geleden hierboven gepost!

[luisteraar]

sorry dat ik iets gemist heb.

moet inderdaad 0-modem zijn.

Maar om te trollen denk niet dat hij met putty

een communicatie voor elkaar krijgt.

Er zal wel een speciaal opdrachten commando´s zijn om

het apparaat aan te spreken zoals ook met checksummen dus de software van

leverancier gebruiken





Hier een stukje uit de pdf

The text in the box at the top of the screen is intended to help with data entry as each command has it's own header. 'No.' represents the line number of the program, 'Command' is the name of the MAP command used and *,*,* are the three heading that will change based on the command. Where a valid command is selected and a column displays '*', no data should or can be entered.



19 november 2019 aangepast door luisteraar

[MrDish]

3 uur geleden zei henkvd1:

https://en.wikipedia.org/wiki/Null_modem



Open maken of doormeten, helaas zijn er 4 variaties mogelijk zie link, in de meeste gevallen heb je voldoende aan de eerste, of tweede als er iets meer eisen gesteld worden, iets naar beneden scrollen tot

Types of null modem

Hoe meet ik mijn nul-modum kabel door met een universeelmeter ,om te kijken / checken of het wel een nul-modum kabel is .

maw; de kabel op de laatste foto die ik geplaatst heb.

heb een universeelmeter effe geleend.



Mvg

[ceesv]

Staat in je link.

https://en.wikipedia.org/wiki/Null_modem#/media/File:D9_Null_Modem_Wiring.png



Meter op laagohmig weerstand meten, een meetpen op pootje 1 aan de ene kant, en dan kijken welk contact er aan de andere kant aan vast zit.



Zou volgens het schema in de link aangesloten moeten zijn.

Niet alle pennen hoeven bedraad te zijn.



[Big fellow]

Meet voor de zekerheid even tussen pin 3 en pin 5. Daar zou je ongeveer 12v tussen moeten meten. Tussen pin 2 en pin 5 ongeveer 0 volt.... Je kan de pin nummers zien naast de pin in de connector. Wel erg klein! ;-)

Als dat andersom is, dan heb je hoogstwaarschijnlijk een normale (niet null-modem) kabel nodig...
