120 adjustable feedhorn voor een prime-focus.

[MrDish]

heb ergens gelezen en gezien via een afbeelding het afstellen van de ;120 adjustable feedhorn voor een prime-focus.

kan ieand mij de link geven.



Mvg

[Sprietje]



ADJUSTfeedHORN.pdf

30 december 2019 aangepast door Sprietje

[MrDish]

Hoi Sprietje,

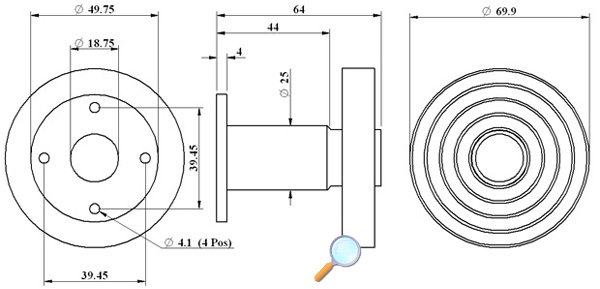

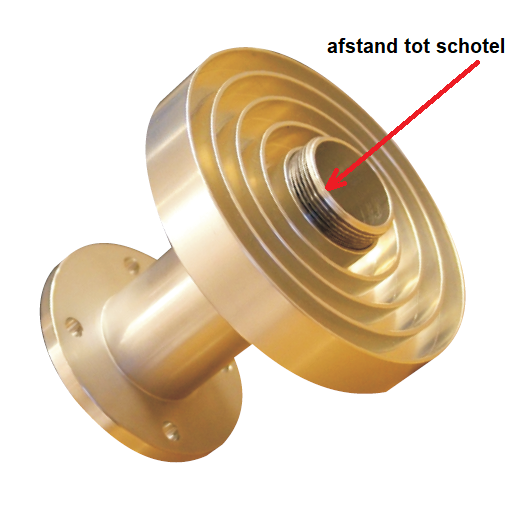

hoeveel groeven moet ik tellen tussen : afstand tot schotel en de scalaring,of laat ik het zo vragen,

hoeveel mm is dat.



Mvg

[Sprietje]

Dat is afhankelijk van de f/D-verhouding van de schotel. Eerst moet je zorgen dat de voorzijde van de golfpijp op de juiste afstand van de schotel staat, dan stel je scalarringen op zoveel millimeter in achter de voorzijde van de golfpijp, zie de pdf-file.



Hier kun je de afstand berekenen van de golfpijp tot aan de schotel:

https://www.satellite-calculations.com/Satellite/reflector.htm





30 december 2019 aangepast door Sprietje

[MrDish]

Oke Sprietje,

ga er vandaag mee bezig.

voor eventuele vervolg vragen reageer ik.



Mvg

[Zilverhippie]

10 uren geleden, MrDish zei:

heb ergens gelezen en gezien via een afbeelding het afstellen van de ;120 adjustable feedhorn voor een prime-focus.

kan ieand mij de link geven.



Mvg

Als het in de juiste categorie zou staan (Schotelpark) en met een titel die het onderwerp van de post omschrijft, dan zou ook dit artikel gemakkelijker terug te vinden zijn voor wie er in de toekomst naar op zoek gaat...

[MrDish]

ik wist niet hoe ik het anders moest omschrijven..



Mvg

[Drs. IJzerbout]

Je hoeft dit echt niet op een mm nauwkeurig in te stellen. Sprietje schiet met zijn berekeningen vaak over het eigenlijke doel heen. 😁

De instelling is in het geheel niet erg kritisch. Je schuift de rillenfeed net zolang voorzichtig heen en weer tot je de bestmogelijke ontvangststerkte hebt.

Je zult merken dat het optimum, frequentie afhankelijk is. Dus neem een frequentie in het midden van het Ku bereik. Of neem de zwakste transponder van een satelliet die je aanpeilt.

Verder, als je het brandpunt exact voor de golfpijp wilt krijgen, dan gebruik zo´n disco rook apparaat en blaas de schotel vol rook. Dan schijn je met een lantaarn precies midden voor de schotel, in de schotel, in de rook en je zult het brandpunt perfect kunnen zien. Je kunt ook zo´n electrische dampsigarret daarvoor gebruiken. Het beste doe je dit als het donker is.

31 december 2019 aangepast door Drs. IJzerbout

[Sprietje]

42 minuten geleden, Drs. IJzerbout zei:

Verder, als je het brandpunt exact voor de golfpijp wilt krijgen, dan gebruik zo´n disco rook apparaat en blaas de schotel vol rook. Dan schijn je met een lantaarn precies midden voor de schotel in de rook en je zult het brandpunt perfect kunnen zien. Je kunt ook zo´n electrische dampsigarret daarvoor gebruiken. Het beste doe je dit als het donker is.



Je kunt ook 10 paffende collega's vragen of ze bij je thuis flink wat rook in de schotel willen paffen.



Maar wat een gepruts, ook bij een primefocus schotel geldt dat als je de lichtbundel niet helemaal zuiver recht in de schotel schijnt, de lichtbundel naast het middelpunt van de schotel valt.



Maar wat is er nu nog eenvoudiger dan de werkzame diameter van de schotel op te meten en de diepte op de meten door er een rij op te leggen en deze gegevens in de calculator in te voeren.

31 december 2019 aangepast door Sprietje

[Drs. IJzerbout]

Je kunt het gepruts ook geheel achterwege laten en gewoon op maximum ontvangststerkte instellen.

[Drs. IJzerbout]

2 uren geleden, Sprietje zei:

Je kunt ook 10 paffende collega's vragen of ze bij je thuis flink wat rook in de schotel willen paffen



Bij mij thuis geldt een absoluut rookverbod. 😂😂  Ook buiten in de tuin.

[mereltje]

3 uren geleden, Drs. IJzerbout zei:

Je kunt het gepruts ook geheel achterwege laten en gewoon op maximum ontvangststerkte instellen.

Of op max. beeldkwaliteit👍
