Triax 110 - Multifeed storm

[matthijs12]

Hoi allemaal,



Door de storm is de schotel (28,23,19,13) van een vriend scheef gaan staan.



Ik zoek nu de volgende parameters voor de omgeving Zutphen:

1. elevatiehoek?;

2. welke satteliet (28,23,19,13) wordt gebruikt voor het eerste uitrichten?;

3. exacte positie van de overeenkomstige LNB  (in vraag  2) op de rail?;

4. onderlinge afstand tussen de 4 LNBs;

5. de hoek die de rail moet krijgen (10 graden?? );



Wie kan me helpen aan deze informatie?

[Sprietje]

Bij een Triax 110 hoeft er niet gesmokkeld te worden met de afstanden van de lnb's. Ze hebben allemaal voldoende ruimte en staan niet tegen elkaar.
Je kunt de Astra 23,5 gebruiken om uit te richten of de Astra 19,2.
Gebruik je de Astra 23,5, dan heb je kans dat de Hotbird niet helemaal optimaal ontvangen wordt. Merk je dat het signaal van de Hotbird liever wat beter kan, dan gebruik je de Astra 19,2 om de schotel uit te richten, anders de Astra 23,5.

Voor Zutphen moet de rail voor deze vier satellieten 11 graden schuin staan. Om de Triax-rail schuin genoeg te kunnen zetten, moet hij omgedraaid worden, dus het gat in het midden moet in de onderste groef zitten.
De elevatie van de schotel moet op 29 graden afgesteld worden om de satelliet te vinden.



Nadat de rail op de juiste schuinte staat, stel je de lnb's als volgt af:
- zorg dat bij alle lnb de kop 5-6mm vrij staat van de lnb-klem
- plaats de lnb-houder van de Astra 19,2 tegen de arm
- stel de lnb's op de volgende afstanden:
a - tussen de Astra 19,2 en de Hotbird 13 is 92mm
b - tussen de Astra 19,2 en Astra 23,5 is 63,5mm
c- tussen de Astra 23,5 en Astra 28,35 is 71,5mm
d.w.z. gemeten aan de voorzijde van kuiltje tot kuiltje in de kap.
- stel de skew van de lnb's als volgt af:

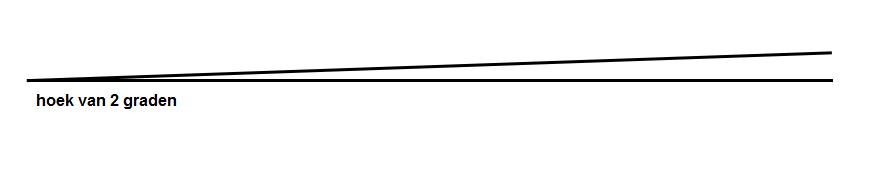

a - Hotbird 13 op -2°
b - Astra 19,2 op -2°

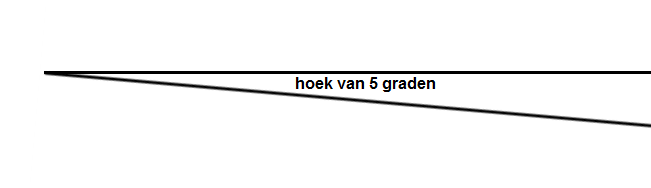

c - Astra 23,5 op -5°

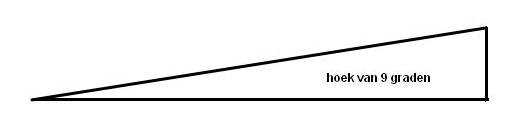

d - Astra 28,35 op -9°
d.w.z. als je achter tegen de lnb aan kijkt met de wijder van de klok meegedraaid t.o.v. verticaal, niet t.o.v. de rail.
- richt nu de schotel optimaal uit op de Astra 23,5, eventueel op de Astra 19,2. Doe dit met uiterste precisie, dan ontvang je de overige satellieten ook optimaal.



[matthijs12]

Hoi,



Super bedankt voor je uitgebreide uitleg.



Ik laat je zeker weten of het is gelukt. We gaan er vanmiddag (als het niet te hard regent) mee aan het werk.



Groeten Matthijs
