Geen signaal op T90

[ceesv]

Normaal heb je 10 minuten nodig om de schotel reflector optimaal uit te richten op de centrale positie, daarna de schotel skew op de buitenste positie optimaliseren, en de rest op zijn plaats op de rails zetten.

Binnen 30 minuten staat die schotel optimaal.

En voor muurvast is WD 40 uitgevonden.

[Ventura]

14 minuten geleden, ceesv zei:

En voor muurvast is WD 40 uitgevonden.



Een IMAL spuitbusje doet ook wonderen.

[ceesv]

Op de afregeling van de T-90 compleet te maken, de lnb houders zijn draaibaar, er staat een graden verdeling op.

Ze zijn niet symmetrisch je dient ze op de juiste manier op de rails te zetten.

(Het zijn toch wel houders voor de T-90 en niet voor de T-55? er zit verschil in!)

Afhankelijk van de plek op de rails dien je de hoek van de lnb houder aan te passen.

De afstand van de LNB tot de hulpreflector, het schuiven van de hals is daarna de volgende stap.

De skew van de lnb is tenslotte de laatste stap in de afregeling.



Daarna heb je er geen omkijken meer naar, en is de T-90 een ideale antenne voor verschillende posities.



[Sprietje]

Beste ZiXon



De skew voor de diverse lnb's moet als volgt zijn:
28.2  -9,6°
23.5  -6,4°
19.2  -3,4°
13.0  -2,8°
9.0    +0,2°
4.8      0,0°
-0.8   +4,3°
Eutelsat 5w A  +7,5°
Eutelsat 5w B  +11°



De skew zoals op de foto's te zien staan totaal anders.





13 april 2020 aangepast door Sprietje

[ZiXon]

55 minutes ago, Sprietje said:

Beste ZiXon



De skew voor de diverse lnb's moet als volgt zijn:
28.2  -9,6°
23.5  -6,4°
19.2  -3,4°
13.0  -2,8°
9.0    +0,2°
4.8      0,0°
-0.8   +4,3°
Eutelsat 5w A  +7,5°
Eutelsat 5w B  +11°



De skew zoals op de foto's te zien staan totaal anders.





Ja, sorry ik bedoelde de wf positie op de rail.

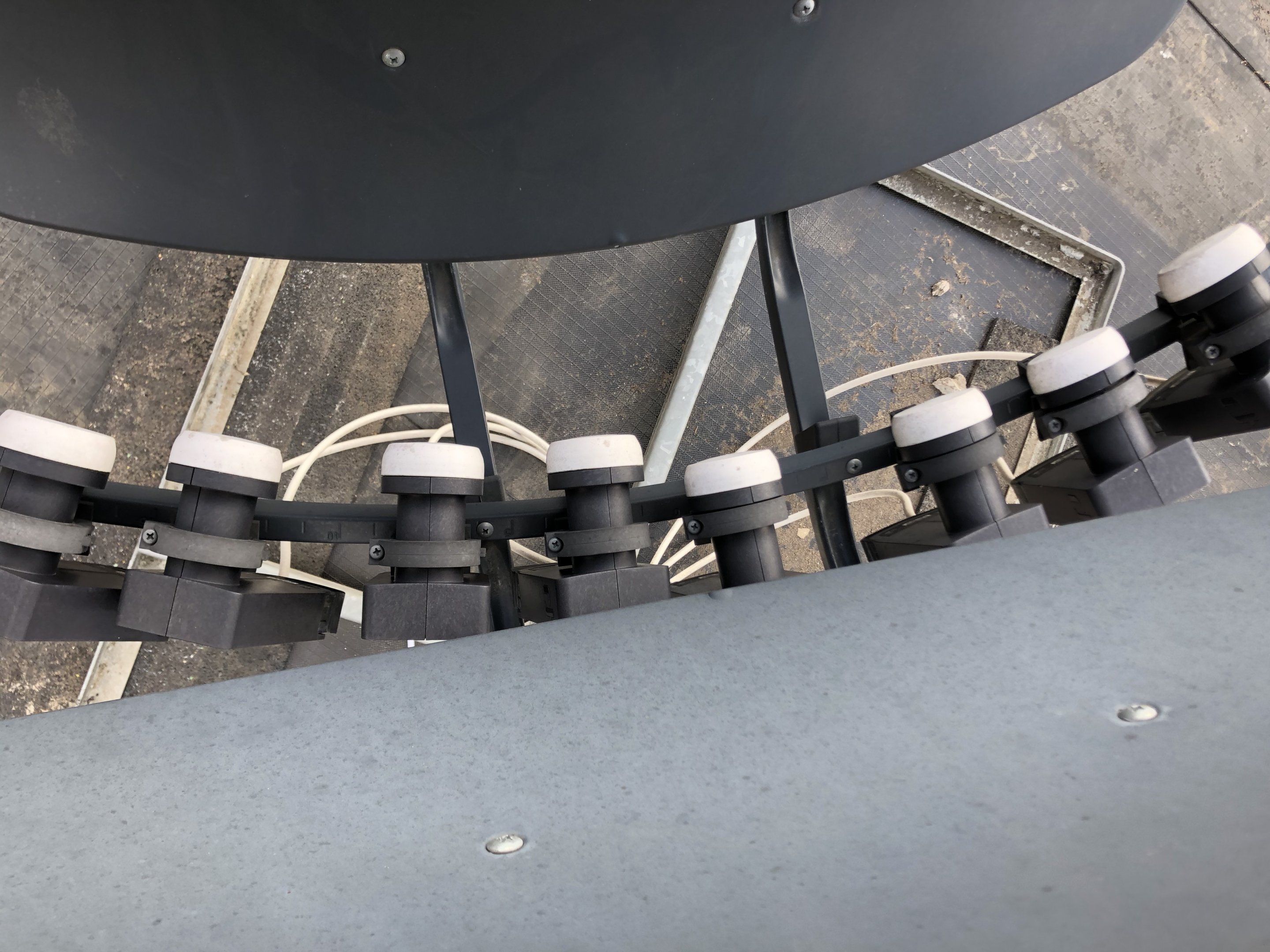

ik heb de inwaartse draaing van de lnb op de rail overigens wel gedaan.



eigenlijk niet zo goed te zien op de foto.

13 april 2020 aangepast door ZiXon

[ZiXon]

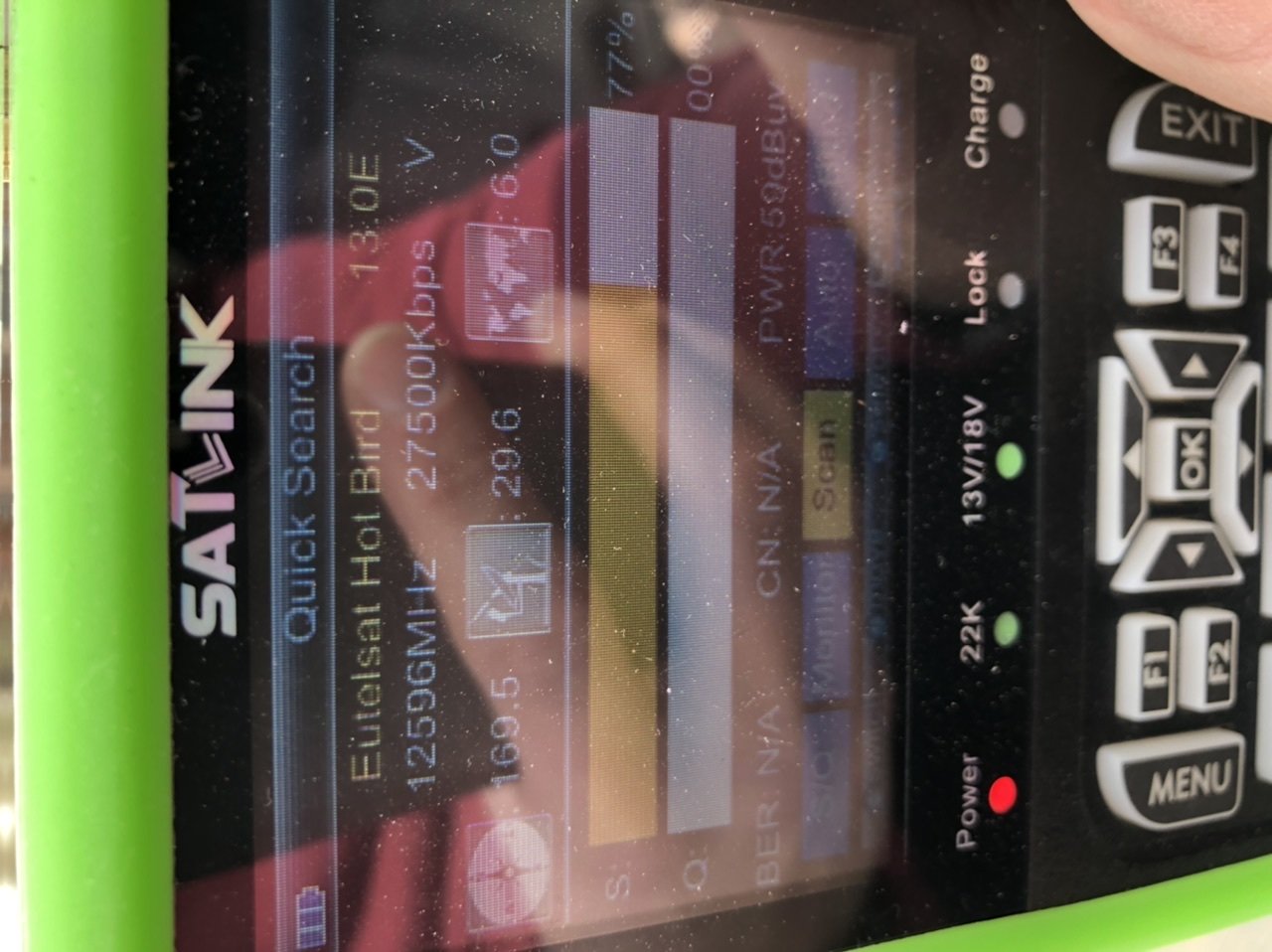

Net weer erop geklommen en krijg maar geen lock op hotbird. 🥴

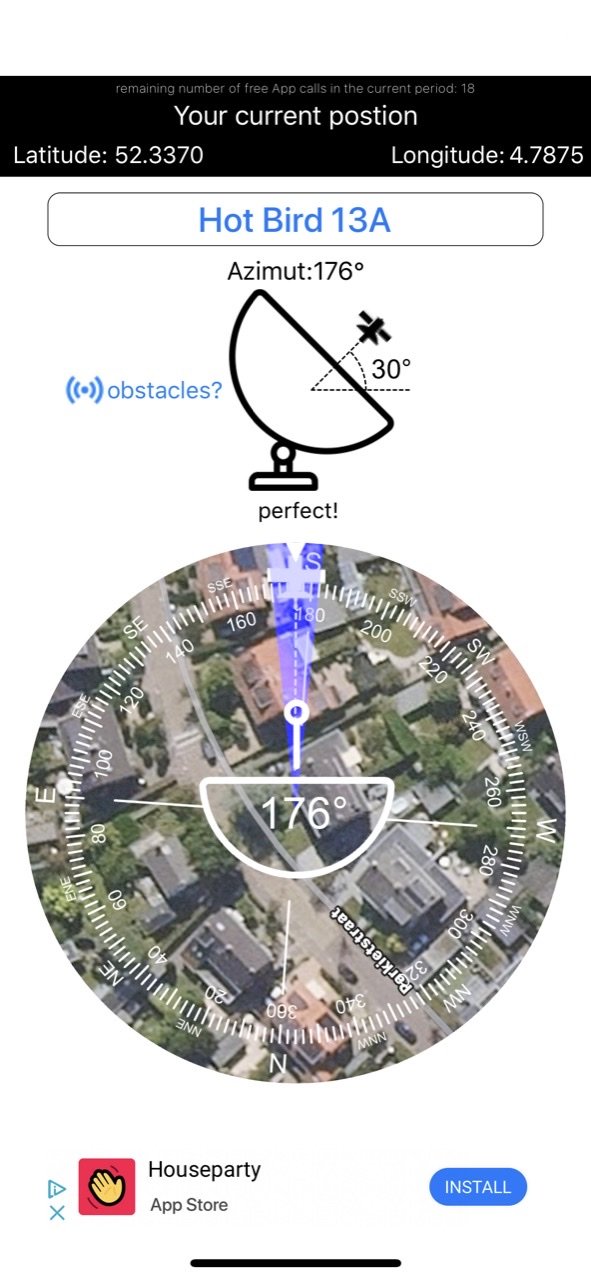

elevatie lijkt op iPhone gyroscoop goed 28-30 graden.
paal staat nog waterpas omhoog.
langzaam gedraaid van oost naar west.

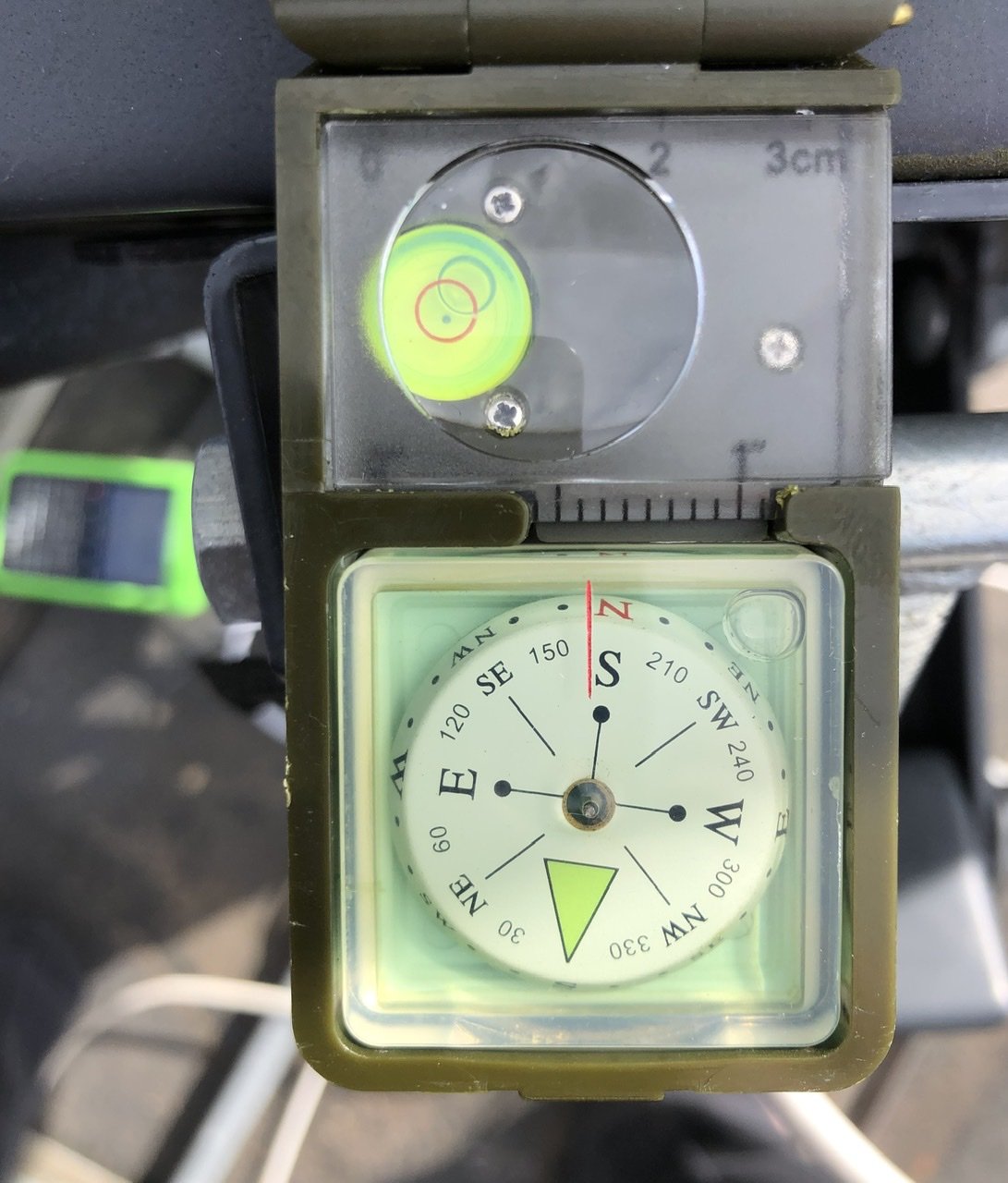

nog wat foto’s genomen.


[Ventura]

typo.

13 april 2020 aangepast door Ventura

[Sprietje]

Laat eens zien hoe je de elevatie van de schotel meet met je iPhone.

[Ventura]

Hou even rekening mee dat een dak van het dak kapel iets schuin afloopt voor de water afvoer.

[Sprietje]

Dat het dak eventueel iets schuin loopt, maakt niet uit.

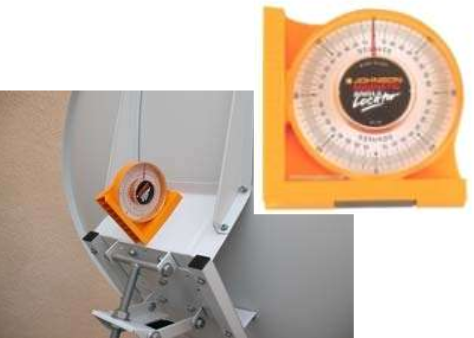

Ten eerste is al gezegd dat de pijp waterpas staat maar bovendien als je de elevatie van de schotel instelt zoals dat bij een T90 hoort, met een hoekmeter, maakt het ook helemaal niets uit of de mast iets scheef staat, zie bijlage.

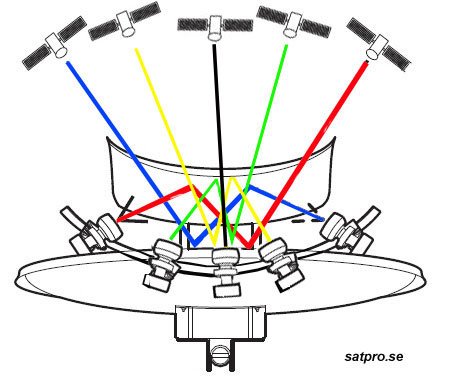

Kijk ook eens naar de bijlage hoe de satellietsignalen bij de lnb komen.

Signalen van links komen bij de lnb rechts en signalen van rechts komen bij de lnb links.

[ZiXon]

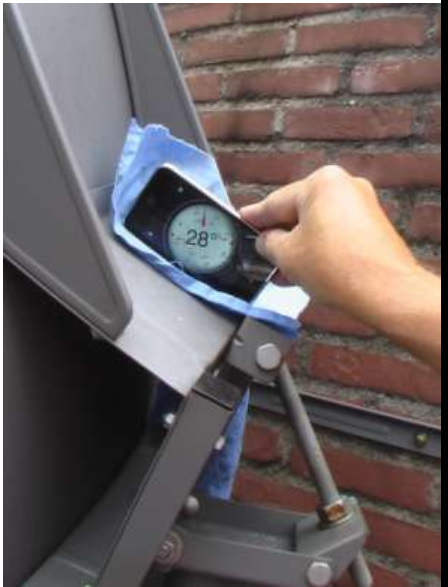

Ongeveer op deze manier:



[Sprietje]

En draai hem nu eens om zodat de aflezing naar de muur is gericht. Geeft hij dan nog steeds 28 graden aan?

Maar de elevatie moet toch op 29,74 graden staan en geen 28 graden?

13 april 2020 aangepast door Sprietje

[ZiXon]

Is niet mijn foto, maar zal het morgen bijde kanten op proberen.

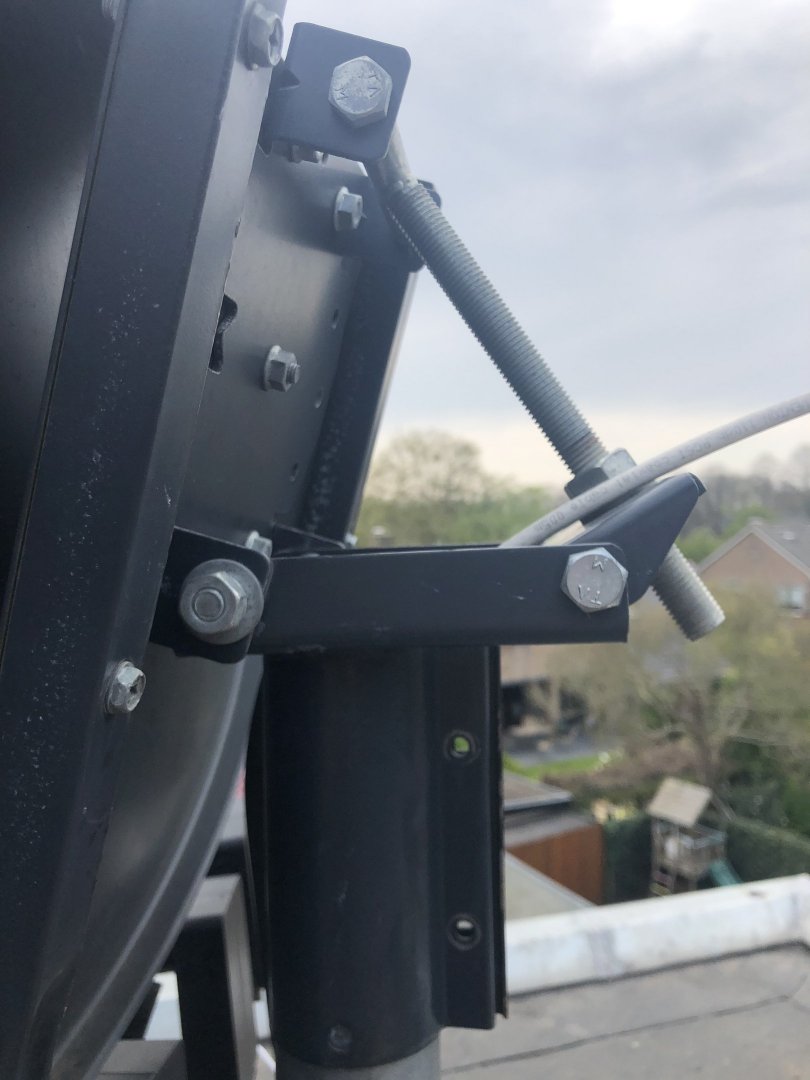

Dit is mijn foto:



Ik heb ongeveer zelfde aantal omwentelingen als op het voorbeeld?

Mijn app geeft alleen op hele graden aan, zal ook even een andere zoeken.

[Ventura]

Iemand lijdt weer aan de "Louie van Gaal" syndroom. En begint erg in zichzelf te geloven. Als een dak schuin afloopt dan het wel degelijk invloed op de elevatie van de schotel in deze situatie.

[mereltje]

Ik zou eerst wat betonnen tegels in de voet plaatsen , als je dat later doet vergaat de stand van de antenne weer
