Berekening zonnestand

[JPW]

Hallo,



In dit topic geeft Sprietje een praktisch aanwijzing hoe een schotel gemakkelijk  uit te richten d.m.v. de zon en plakband op de schotel.

Sprietje, gebruik je voor de berekening van de stand suncalc.org ?

[Sprietje]

Nee, ik gebruik de enige echte: https://www.satellite-calculations.com/Satellite/lookangles.htm

van rekenmeester Jens T. Satre

[JPW]

Hehe, prachtig stukje gereedschap met meteen alle info.

Elke dag leer ik hier wat bij, nooit te oud om te leren 😉😀

Nog maar eens bedankt Sprietje.



Groetjes, JP

[JPW]

Hallo,

Vandaag ga ik de schotel juist instellen.

Om 11:09 u staat de zon juist.

In welke stand moet de schotel staan om deze test te doen, skew 0 graden of 29,53 graden?



Bedankt en groetjes, JP

[Sprietje]

Als je een schotel hebt waarvan de gehele schotel schuin gezet kan worden (schotelskew), dan moet die op nul staan. De skew gradenverdeling wijst dan 90 graden aan.

Welke schotel heb je?

22 april 2020 aangepast door Sprietje

[JPW]

Ik heb de BigBisat, dus schotelskew verstelbaar.

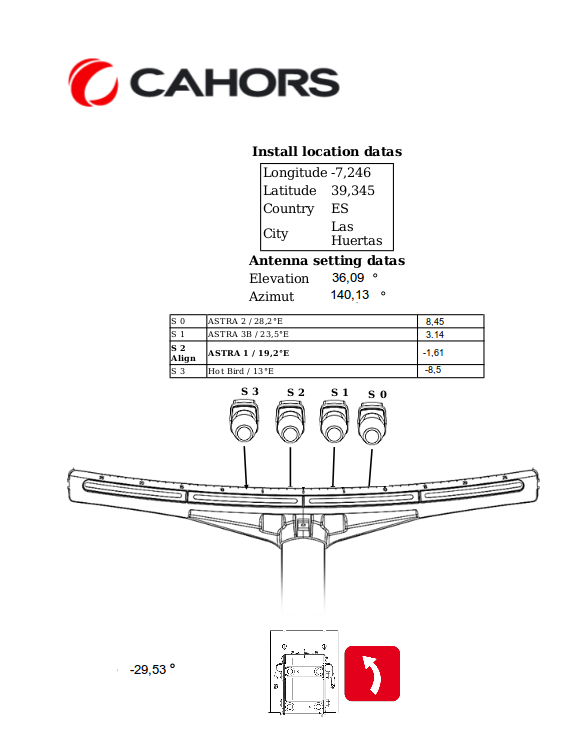

Echter, de uitrichting gebeurd op Astra 19,2  op -1,61 graden (zie bijlage)

Moet ik nu eerst de LNB op 0 graden zetten voor de uitrichting, of op -1,61?

[Drs. IJzerbout]

57 minuten geleden, JPW zei:

Vandaag ga ik de schotel juist instellen.

Om 11:09 u staat de zon juist.

In welke stand moet de schotel staan om deze test te doen, skew 0 graden of 29,53 graden?



Dit doe je met een satmeter.

Het gebruik van de zonnestand is een grof hulpmiddel. Daarmee zul je nooit een exacte betrouwbare instelling kunnen voornemen.

[Sprietje]

Ja, je moet hem uitrichten met een lnb die op positie "nul" op de rail staat maar dan moet je niet de tijd nemen van de Astra 19,2 maar van 19,2+1,6= 20,8° oost in de calculator van Jens T.Satre.
Je moet dus bij "Satellite Position" eerst de invulvakjes leeg moeten maken en dan in het eerste vakje 20.8 in moeten vullen, dan ergens op het witte vlak buiten de vakjes moeten klikken om de juiste local time te krijgen.



Heb je de schotel uitgericht met de zon en de lnb van de Astra 19,2 weer op zijn plaats gezet en de schotelskew weer goed gezet, ga dan niet meteen aan de schotel draaien maar ga eerst de elevatie wat bij stellen totdat je beeld hebt. Zorg dat je een markering hebt gemaakt op de mast en klembeugel zodat je het uitrichtpunt altijd terug kunt vinden.







22 april 2020 aangepast door Sprietje

[JPW]

8 minuten geleden, Drs. IJzerbout zei:



Dit doe je met een satmeter.

Het gebruik van de zonnestand is een grof hulpmiddel. Daarmee zul je nooit een exacte betrouwbare instelling kunnen voornemen.

Idd, na zonnestand fijnafstelling met satmeter

[JPW]

OK Sprietje, is idd 17 min later, ga ermee aan de slag 👍.

Straks wordt ik op m'n oude dag mss nog een specialist met wat ik hier allemaal leer 😁

Laat later op de dag de resultaten weten.

Nogmaals dank voor de hulp.

Groetjes, JP

[Sprietje]

Ik hoop niet dat je te ver naar het zuiden in Spanje zit want dan zou de schotel wel eens te klein kunnen zijn om de Astra 23,5 te ontvangen.

De Astra 19,2 ontvang je wel tot in het zuiden van Spanje.

[Sprietje]

20 minuten geleden, JPW zei:

OK Sprietje, is idd 17 min later, ga ermee aan de slag 👍.



17 min. later?

20,8 oost is toch oostelijker dan 19,2 oost dus moet toch eerder zijn.

[JPW]

Klopt, in eerste instantie gaf de calculator dit door, niet juist dus. De 2e maal kreeg ik een verschil van 4 min. vroeger ...

Ik zit ongeveer in het centrum van Spanje, en had al ontvangst op 19,2 en 23,5 , alleen de kwaliteit moet verbeteren door fijnafstelling, en ook trachten Hotbird en Astra 28,2 te krijgen.

Terug naar buiten nu.

[JPW]

Hallo,

Het is gelukt en ik ben blij met de resultaten. Beter kan echt niet, maar ik zit dan ook op 500m hoogte tussen de bergen.

Hieronder zoals beloofd de kwaliteitsresultaten van de satmeter - alles schommelt tussen de 10,8 dB en 11,9 dB en signaal 92 - 96%



Hotbird 13 -  58%

Astra 19.2  -  76 %   -  uitrichter

Astra 23,5  -  68%

Astra 28,2  -  60%



Het beeld is nog nooit zo stabiel geweest.



Allen - en voornamelijk Sprietje - hartelijk dank voor alle bereidwillige, geduldige en duidelijke hulp.



Vriendelijke groeten, JP

[Sprietje]

Mooi dat het gelukt is en dat je resultaten hebt geboekt, die je niet eerder had.
Ik hoop dat de pessimisten op dit forum die uitrichten van de schotel m.b.v. de zon niet zo zien zitten en alleen denken dat dit met een goede satellietmeter kan, op andere gedachten heb gebracht.
