overig bakelieten telefoon

[lsc]

beste mensen

ik heb eens gehoord dat je een telefoon kan laten rinkelen

zodra men aan belt bij de voordeur maar zoals ik hier al rond heb gekeken

praat men over 48 volt en de bel van de voordeur is maar 8 volt nu is de vraag

hoe kan ik dit maken

maar ik wil niet dat de oude telefoon altijd rinkelt dat dus ook de normalen bel kan laten gaan als ik dat wil

door middel van een schakelaar



wie heeft raad voor deze oplossing alles is welkom

15 mei 2020 aangepast door lsc

[a33]

Tja, grappige vraag.



Bij een T-65 toestel zat er ook nog een condensator in serie met de bel

( 1 uF, volgens dit schema: https://www.circuitsonline.net/forum/view/138562  ,

of ook hier:  http://www.kluszolder.nl/picbasic/www.picbasic.nl/frameloadd41d.htm?http://www.kluszolder.nl/picbasic/www.picbasic.nl/t65-telefoon.htm#herhaaltoets   ),

en een EB (extra bel) kwam dan eventueel ook nog in serie met de telefoonbel te staan.



Ik zou denken dat je de bel ook zonder condensator zou moeten kunnen gebruiken. Maar ik ben geen elektronicus, dus neem dat niet klakkeloos van me aan.

Op hoeveel volt wisselstroom die bel dan zonder seriegeschakelde onderdelen rinkelt, dat weet ik niet. Gewoon testen?



Groet,

A33



16 mei 2020 aangepast door a33

[Sprietje]

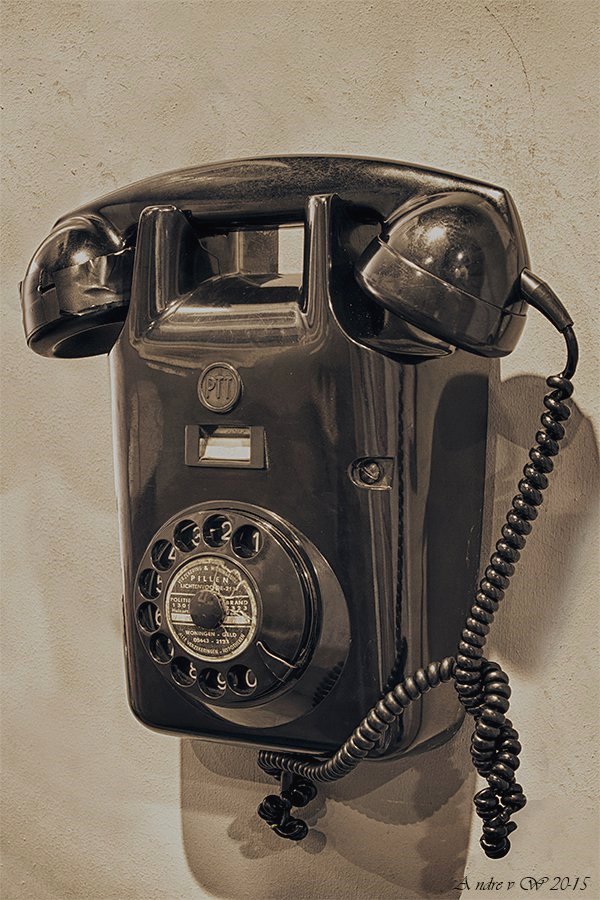

Volgens mij is een T65 model niet van bakeliet, de afbeelding wel.

17 mei 2020 aangepast door Sprietje

[ceesv]

De wekspanning is gespecificeerd tussen de 40 en 105 Volt wisselspanning.

In de praktijk staat er op het AOP ongeveer 48-75 Volt wisselspanning als weksignaal.

De wekstroom van de bel zal rond 50 mA liggen.



Een deurbel transformator is doorgaans 8 Volt.



Je zal een hulprelay moeten gebruiken wat door de deurbel bediend wordt, welke een 48 Volt transformator schakelt en die spanning op de A/B aansluiting van de telefoon zet.
