Triax 80cm met multifeed voor Astra 1,2,3 en hotbird

[Rebels]

Ik heb een triax 80 cm met 3 black inverto's en 1 Relook uni twin-feed 40 mm voor Astra 1



Kan ik hiermee in Doetinchem Astra 1,2,3 en Hotbird ontvangen? Weet iemand wat de afstanden en skew zijn hiervoor?



Dank voor de hulp!

[drz]

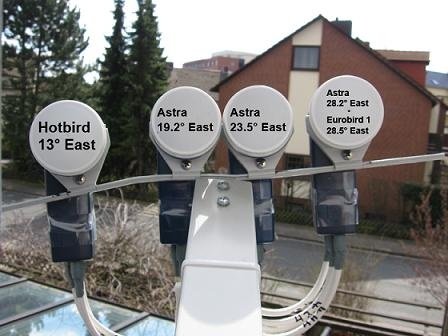

Hier heb je een voorbeeldje van hoe het in de praktijk uit ziet:



[Sprietje]

Beste Rebels



Welkom op dit forum



Voordat ik je een antwoord kan geven moet ik wat preciezer weten wat je hebt.
- die Triax 80 die je hebt is die schotel 70cm breed en 78cm hoog op de spiegel gemeten dus zonder de rand mee te rekenen?
- welk type Inverto Black lnb heb je precies? Graag het typenummer.

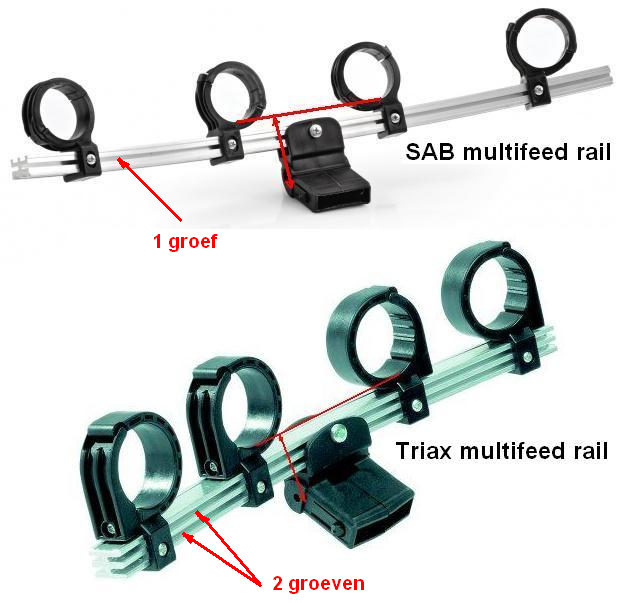

- heb je een originele Triax-rail of een universele SAB-rail? Zie het verschil in de bijlage.

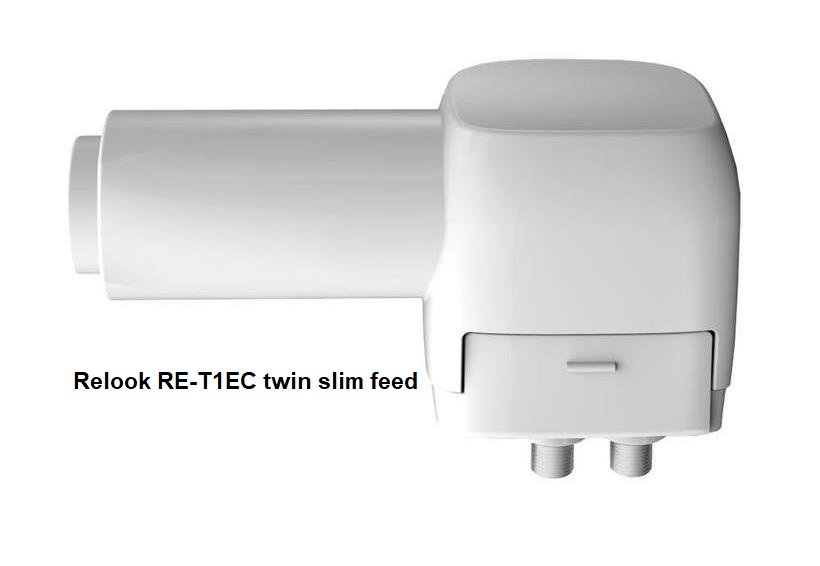

- de Relook lnb is de smalle lnb zoals afgebeeld.





19 mei 2020 aangepast door Sprietje

[Rebels]

Sprietje.



De triax is 88 cm hoog op de spiegel gemeten.

Het betreft een originele triax multifeedhouder.

De Relook is inderdaad de lnb zoals je die hebt afgebeeld.

3x Inverto Black Ultra Twin 40mm LNB origineel ook.



Graag verneem ik de juiste settings voor Doetinchem.



Hartelijk dank alvast.

[Rebels]

Ik bedoel 79cm triax, sorry

[Sprietje]

OK, een Triax 78 het oude model met een geknikte lnb-arm of de nieuwe Triax 80 met de rechte lnb-arm.

Ik ga het vanavond voor je uitrekenen, het is nu veel te mooi weer. 🌞

[Rebels]

Super, bedankt alvast. Heb hier ook nog een oude trax liggen van 84 breed bij 94 hoog als dat beter zou zijn .

[Sprietje]

De berekening zal het uitwijzen of je de lnb's op een Triax 78 kunt plaatsen. Een Triax 88 geeft in ieder geval meer signaal. Is het een probleem om een Triax 88 te plaatsen?
In welke regio staat de schotel? Coördinaten tot op 2 cijfers achter de komma is prima.



[Rebels]

Breedtegraad (latitude): 51.9646995
Lengtegraad (longitude): 6.2937736

Die grote oude triax zou ook nog net kunnen denk ik...

[Rebels]

3 uren geleden, Sprietje zei:

OK, een Triax 78 het oude model met een geknikte lnb-arm of de nieuwe Triax 80 met de rechte lnb-arm.

Ik ga het vanavond voor je uitrekenen, het is nu veel te mooi weer. 🌞



Het oude model dus.

[Sprietje]

Beste Rebels



Ik heb het volgende voor je uitgerekend voor een Triax 78 in Doetinchem.
- tussen de Hotbird 13 en Astra 19,2 is 64,4mm
- tussen de Astra 19,2 en Astra 23,5 is 44,5mm
- tussen de Astra 23,5 en Astra 28,35 is 50mm
dit zijn de maten hart op hart gemeten aan de voorzijde
Past dat?
- tussen de Hotbird 13 en Astra 19,2 ja
- tussen de Astra 19,2 en Astra 23,5 wordt 29+20=49mm. De afstand wordt 4,5mm te groot
- tussen de Astra 23,5 en Astra 28,35 wordt 29+29=58mm. De afstand wordt 8mm te groot. De cijfers die ik hanteer zijn halve kopdiameters.
Zoals je ziet, kun je met 3 lnb's die een kopdiameter hebben van 59mm de afstanden tussen de lnb's niet goed instellen. Ze komen veel te ver uit elkaar te staan.



Dan maar de Triax 88 gebruiken en deze als volgt afstellen:
- monteer de rail zodat het gat in het midden in de onderste groef komt te staan
- stel de elevatie van de schotel zo in, dat de bovenzijde van de rail in de richting naar de schotel horizontaal staat

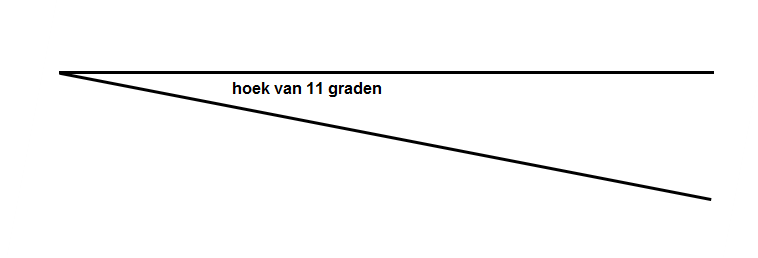

- zet de rail 11 graden schuin, zie bijgevoegde hoek waarbij de oostzijde lager dan de westzijde moet staan
- plaats de lnb-houder van de Astra 19,2 tegen de lnb-arm en monteer daarin de smalle Relook-lnb
- zet de lnb's op de volgende afstanden:
a- tussen de Astra 19,2 en Hotbird 13 is 78mm
b- tussen de Astra 19,2 en Astra 23,5 is 54mm
c- tussen de Astra 23,5 en Astra 28,35 is 61mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap
- monteer de Inverto-lnb's zo in de klem, dat de kop 5-6mm vrij staat van de klem
- zet de voorzijde van de Relook ongeveer gelijk aan de voorzijden van de Inverto-lnb's
- stel de skew van de lnb's als volgt af:

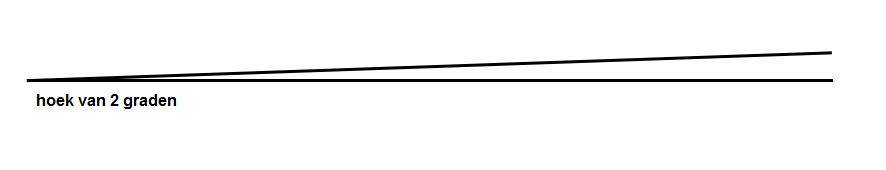

a- voor de Hotbird 13 op -2°
b- voor de Astra 19,2 op -2°
c- voor de Astra 23,5 op - 5°

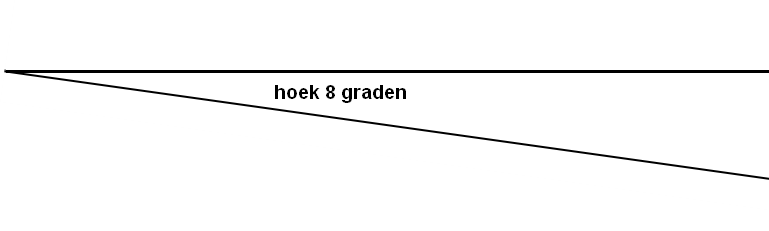

d- voor de Astra 28,35 op -8°

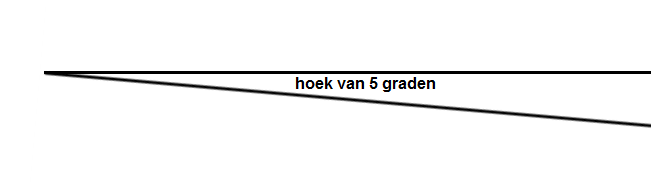

d.w.z. met de wijzers van de klok meegedraaid als je achter tegen de lnb's aan kijkt gemeten t.o.v. verticaal, niet t.o.v. de rail. Print de hoeken uit of teken ze over van het scherm en knip ze uit.
- stel de elevatie van de schotel in op 29,5° om de Astra 19,2 te vinden
- draai de schotel totdat je de Astra 19,2 gevonden hebt
- stel de elevatie en de draairichting nu in op maximale signaalkwaliteit. Hierbij mag je niet meer dan 1% laten schieten bij het vastzetten want dat vermindert ook de signaalkwaliteit van de overige satellieten.

Veel succes



[Rebels]

Hartelijk dank Sprietje, Ik ga ermee aan de slag!

[Rebels]

Alles werkt in 1 keer 🤗 Helemaal top, bedankt voor je geweldige hulp Sprietje!

[Sprietje]

Nou mooi toch. Ook een compliment voor jou want je moet de afstellingen wel met de nodige nauwkeurigheid uitvoeren.
En zijn er nog mensen die twijfelen aan Sprietjes berekeningen?



21 mei 2020 aangepast door Sprietje

[JPW]

Heuuuu ... ik niet 😆
