GES 90 OF (FD 0.5) met Triple Quad LNB

[a33]

1 uur geleden, OllieBB zei:

Satelliet (ik heb even gekeken naar de Astra 23) zit in de 10.70 -12.70 GHz range.





Maar in de kabel is die frequentie gereduceerd (door toedoen van de down conversie in de LNB) tot  de range 0.950 tot 2.150 GHz, oftewel 950-2150 MHz.



Lijkt me ook iets om rekening mee te houden.



Groet,

A33

[Sprietje]

En storing door o.a ledlampen, zie:





[Sprietje]

Onvoldoende afscherming van de coaxkabel kan storing geven door interferentie door 4G.



In de lage band die loopt van 10.700 - 11.700 MHz wordt een lowbandconvertor gebruikt van 9750MHz.
Dit resulteert er in dat de frequenties 10.700 t/m 11.7000 worden omgezet naar de frequenties 960MHz t/m 1950MHz.
Daarin valt de 4G-frequentie van 1815MHZ.
Wil je weten op welke transponderfrequentie die 4G-frequentie stoort, tel je bij die 1815MHz 9750MHz bij op en zo kom je dan op 11565MHz.



In de hoge band die loopt van 11.700 -12.750MHz wordt een lowbandconvertor gebruikt van 10600MHz.
Dit resulteert er in dat de frequenties 11.700 t/m 12.750 worden omgezet naar de frequenties 1100MHz t/m 2150MHz.
Daar valt de 4G-frequentie van 2135MHZ.
Wil je weten op welke transponderfrequentie die 4G-frequentie stoort, tel je bij die 2135MHz 10600MHz bij op en zo kom je dan op 12735MHz.



[OllieBB]

OK!



Als de IF van de LNB  op de kabel in de 950-2150 MHz range zit dan wordt het idd wel een ander verhaal.

WiFi valt er dan genoeg buiten, maar cellular zit er echt bovenop.
In mijn situatie zal er niet veel aan de hand zijn omdat ik ver weg van een basestation woon en de kabels lopen ook nog eens door de kelder.

Misschien wel een goed idee om de kabels buiten door de ALU buizen te leiden.
ik zal trouwens eens de interference van het Gbit ethernet netwerk bij mij thuis testen. De coax loopt voor zo'n 10 meter in de kelder naast de bundels ethernet kabels

[ceesv]

Ook Dect telefoons kunnen storing geven, een basisstation bovenop de sat ontvanger geplaatst,  kan ook voor uitval zorgen.

Dect gebruikt frequenties tussen 1.880 en 2.000 MHz.



Na een rit van 180 km om bij een kennis de oorzaak van een gestoorde ontvangst van een transponder op te sporen, dag ik op de spectrum analyser binnen 10 seconden de oorzaak.

[OllieBB]

Probeerde wat te bestellen van *. Helaas leveren die niet meer buiten Duitsland. Jammer, even verder zoeken.


Weet je misschien wat ongeveer het signaal level is van de IF tussen de LNB en de box?



De GESSAT 90 OF komt trouwens maandag binnen als het goed is.

Ik heb deze week niet veel tijd om te testen, en ben volgende week op reis, maar zal  deze week wel een en ander snel proberen. Het echte testen komt dan later.



7 juni 2020 aangepast door ceesv
Naam winkel verwijderd, denk aan onze huisregels.

[OllieBB]

3 minutes ago, ceesv said:

Ook Dect telefoons kinnen storing geven, een basisstation bovenop de sat ontvanger kan ook voor uitval zorgen.

Dect gebruikt frequenties tussen 1.880 en 2.000 MHz.



Idd  !!!   Die was ik ook nog vergeten,  hebben we er ook nog genoeg van in huis. ....


[OllieBB]



Ik heb zojuist nog even een simpele interference  test gedaan door het Gbit ethernet netwerk en WiFi 2.4 en 5 uit te schakelen.

Er is geen verandering van de SNR van Astra 3 op kanaal 12187 waarneembaar (of minder dan 0.1dB)

Dus geen storing te verwachten vanuit die hoek.

[Ventura]

9 uren geleden, Sprietje zei:

En storing door o.a ledlampen, zie:







Goedkope meuk bij ali super snel.



Het is wel enig vermaak voor mij hoeveel mensen in de waanzin gaat over 4/5G verstoringen. Hoeveel theorieën, berekeningen, verstoringen, harmonische lengte en tot zelfs GSM masten in de brand zetten. GSM masten in de brand zetten keur ik absoluut af. Drs. IJzerbout is werkzaam voor MBC Group, een van grotere satelliet uitzendingen maatschappij voor het midden oosten en noord Afrika volgens Wikipedia. Als 4/5G echt verstoringen veroorzaakt, dan hebben zij het wel geweten. Lees de toelichting van Drs. Ijzerbout:



Wat ook interessant is "het kabeltelevisieboek" van auteur Ing. Jos Huijzer. Daar wordt duidelijk uitlegt wat de technologie doet. En vanaf blz. 30 wordt het thema LTE instaling behandeld in diepte (@youriy bedankt voor het delen van deze informatie). Met erbij een beschrijving van de meest voorkomende stralingsbronnen die tot problemen kunnen leiden zijn.



[OllieBB]



Heren,

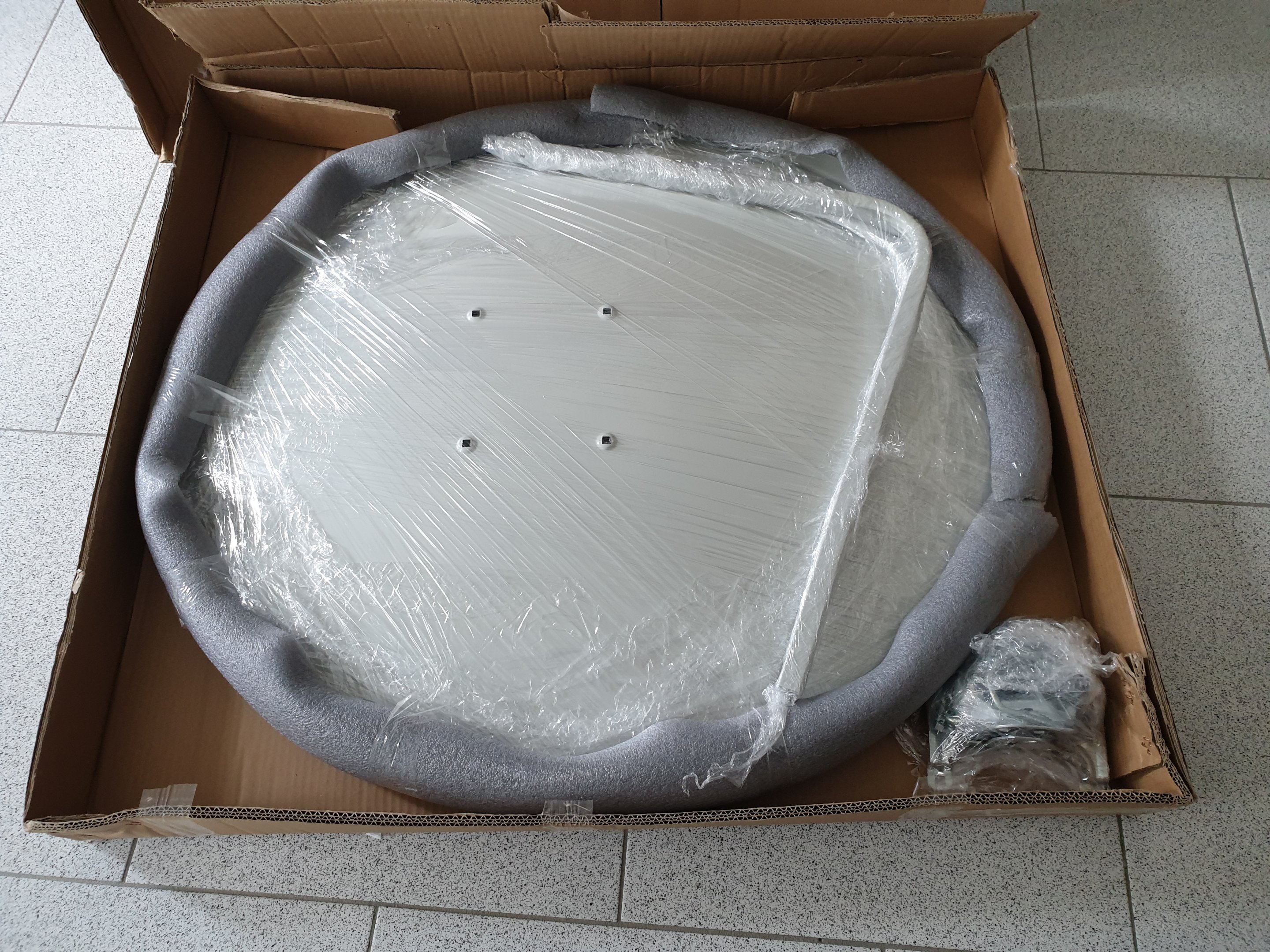

De GESSAT 90 OF schotel is binnen.



Maten vd spiegel (dus zonder de rand)

Hoogte;  88,3cm +/-1mm

Breedte; 79cm +/-1mm

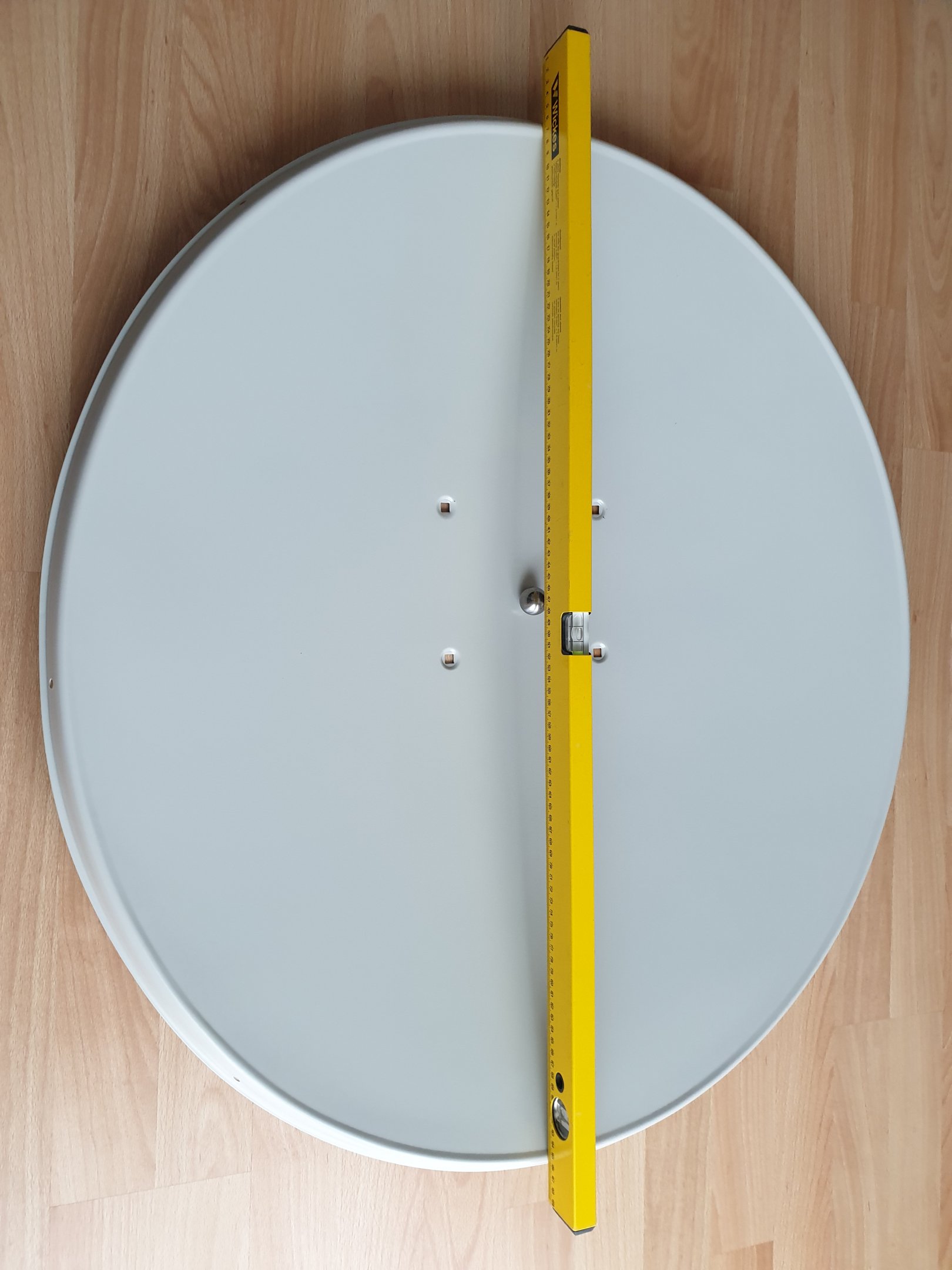

Diepste punt zit op  40,5cm van de onderkant vd spiegel (dus zonder de rand)

Diepte vd spiegel is 66 mm +/-0.5mm



Tordering test met dun zwart garen;

icht getordeerd ~ 1 tot 2 mm aan de rand. (lastig te meten)

(Note: bij de triax 78 kon ik geen tordering waarnemen)
















8 juni 2020 aangepast door OllieBB

[diamond]

Op de laatste foto lijkt deze aan de rand een beetje beschadigd te zijn aan de linkerkant of hoort dit zo? en veel succes met de nieuwe schotel hopelijk is deze niet beschadigd.

8 juni 2020 aangepast door diamond

[Sprietje]

Het bepalen van het diepste punt van de schotel luistert erg nauw. Het is beter de rand van de schotel op 2 blokjes te leggen en controleer dan met de waterpas of hij precies waterpas ligt. Draai hierbij de waterpas ook nog eens een keer om zodat je kunt zien of de libel enige afwijking heeft. Pas dan rolt de kogel echt naar het diepste punt.
Die lichte torsing van de schotel zou ik wel proberen weg te krijgen. De schotel is inderdaad iets ingedeukt aan de rand. Misschien als je de rand weer op de juiste schuinte buigt, dat de torsing ook weg is.

In de rand zie ik gaten zitten. Dat zal wel voor het model zijn dat de lnb-arm geschoord is.

Als je de schotel in elkaar hebt gezet, meet je dan ook nog maat "X" op?



8 juni 2020 aangepast door Sprietje

[Ventura]

Is de "gratis" schotel verzekerd verstuurd? Indien ja, even de schade melden bij de transporteur/leverancier. Wel creatief, buisisolatie rondom de schotel.

8 juni 2020 aangepast door Ventura

[Sprietje]

Je mag al blij zijn dat een schotel die ze uit Turkije opsturen niet meer beschadigd is. Ik denk dat je hem wel weer helemaal vlak kunt krijgen want het gaat maar om 2mm.

[OllieBB]

Ik heb net wat feedback naar GESSAT gestuurd met 6 punten.

Voordat ik hem verder in elkaar zet wil ik eerst hun antwoord hebben.

De LNB klem past in ieder geval niet, misschien dat ze een alternatief hebben, anders moet ik zelf wat anders  bestellen en monteren.

Wel een graden verdeling  op de mounting bracket maar geen streepje om de elevatie te bepalen

Geen montage instructies, en er missen twee bouten om de LNB arm te monteren.


dus even wachten op het antwoord
