GES 90 OF (FD 0.5) met Triple Quad LNB

[Sprietje]

1 uur terug, OllieBB zei:

Wel een graden verdeling  op de mounting bracket maar geen streepje om de elevatie te bepalen



Is het midden van de bout waarmee je de elevatie in stelt niet het aanwijspunt van de elevatie?



Je moet de LH 470 lnb-houder hebben. Daarmee staat de lnb op de juiste hoogte maar die past niet tussen de golfpijpjes van de triple-lnb. Dat probleem is echter op te lossen. Neem een verloopring 23-40mm en maak daar twee helften van. Lijm met pvc-lijm de ene helft in de bovenklem en de andere helft in de lnb-houder. Zaag de lippen waar de 2 klembouten in zitten er af en boor 2 nieuwe gaten  waar je zelftappers in kunt zetten die binnen de lnb-klem vallen en door de verloopring gaan.



8 juni 2020 aangepast door Sprietje

[OllieBB]

"Je moet de LH 470 lnb-houder hebben. Daarmee staat de lnb op de juiste hoogte maar die past niet tussen de golfpijpjes van de triple-lnb. Dat probleem is echter op te lossen. Neem een verloopring 23-40mm en maak daar twee helften van. Lijm met pvc-lijm de ene helft in de bovenklem en de andere helft in de lnb-houder. Zaag de lippen waar de 2 klembouten in zitten er af en boor 2 nieuwe gaten  waar je zelftappers in kunt zetten die binnen de lnb-klem vallen en door de verloopring gaan"

Goed idee!
k had al plannen om iets uit een blok ALU te laten maken



p.s. Staan alle LNB houders voor offset antenna's op 130 graden?
Die bij de GESSAT zit in ieder geval wel, en ook die bij de Triax



[Sprietje]

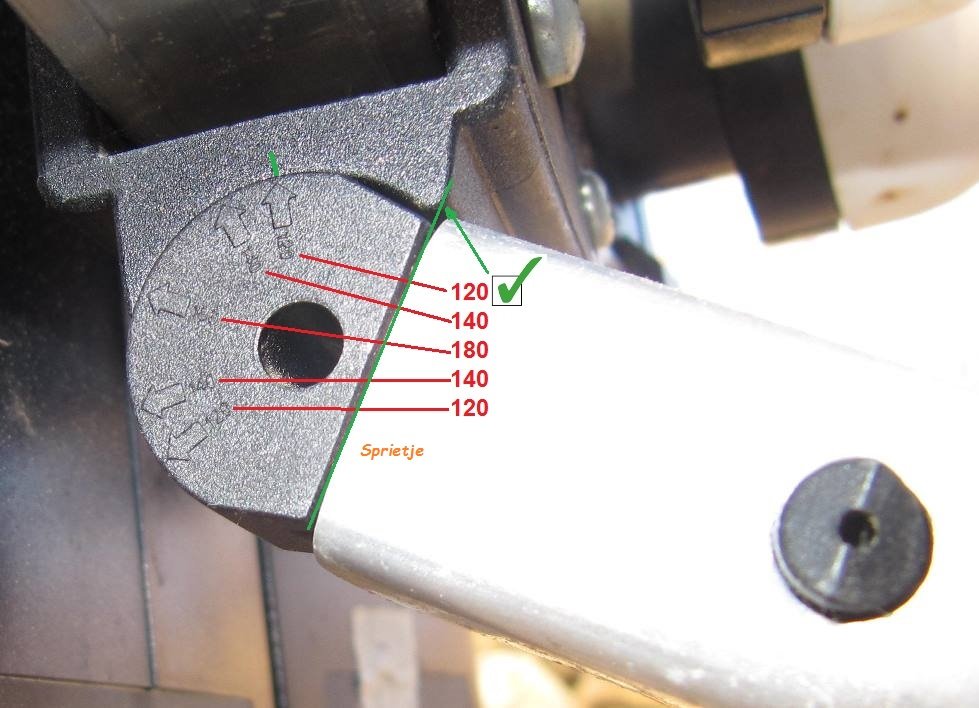

Een Triax lnb-houder staat volgens mij onder een hoek van 120 graden.





[a33]

4 uren geleden, OllieBB zei:

Maten vd spiegel (dus zonder de rand)

Hoogte;  88,3cm +/-1mm

Breedte; 79cm +/-1mm

Diepste punt zit op  40,5cm van de onderkant vd spiegel (dus zonder de rand)

Diepte vd spiegel is 66 mm +/-0.5mm



Tordering test met dun zwart garen;

icht getordeerd ~ 1 tot 2 mm aan de rand. (lastig te meten)



Eigenlijk moet je de schotel pas meten na het oplossen van de torsie, maar ala.



Torsie opheffen, zie bijv hier: https://www.satelliteguys.us/xen/threads/is-this-considered-warped.383535/#post-4397628



Locatie van het diepste punt gebruik ik liever niet voor de offset-berekening; de manier met hoogte en breedte is minder meetfout-gevoelig.

(Op enige plek een dieptemeting heb je wel altijd nodig. Die in het midden, of anders die bij het diepste punt [als je dat heel precies kunt vinden] zijn het handigst voor de berekening.)

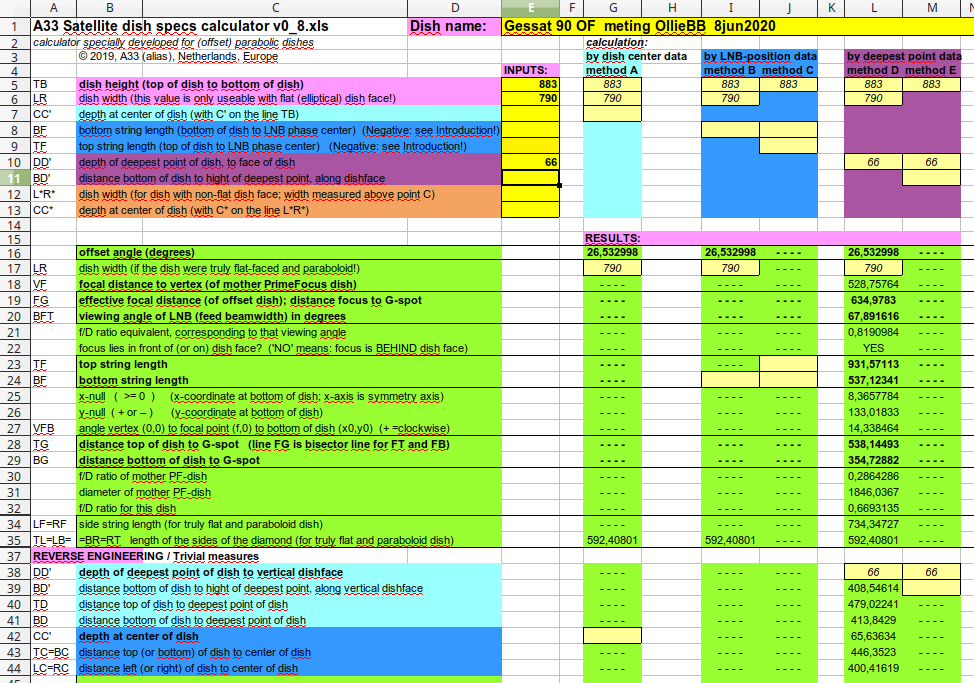

Op basis van deze inputgegevens:





De f/D is dus gewoon 0.67 (regelnr. 32); geen 0.5.



Je ziet dat bij deze offset het diepste punt op 40.85 vanaf de onderkant zou liggen. Kan door meetonnauwkeurigheidjes komen, of door de lichte torsie.



Waar de LNB naar zou moeten kijken (G-spot), zie je ook in deze specs. (Mag ook ietsje hoger zijn, maar altijd onder het diepste punt blijven!)

De hoek van de LNB-houder t.o.v. de arm is natuurlijk constructieafhankelijk.



Word je hier wijs uit?



Groet,

A33



[Sprietje]

Ik kende dat filmpje nog niet. Nou, dat is ook een schotel van conservenblik gemaakt.
Stel nu dat die op dak staat en er een flinke harde wind is, dan is die schotel al meteen krom. Als je aan zo'n schotel schoren bevestigd om de lnb-arm tegen doorhangen te voorkomen, dan is die ook meteen krom.



[trust]

Tordering kan weer anders zijn als je de mount aan de schotel hebt bevestigd

[OllieBB]

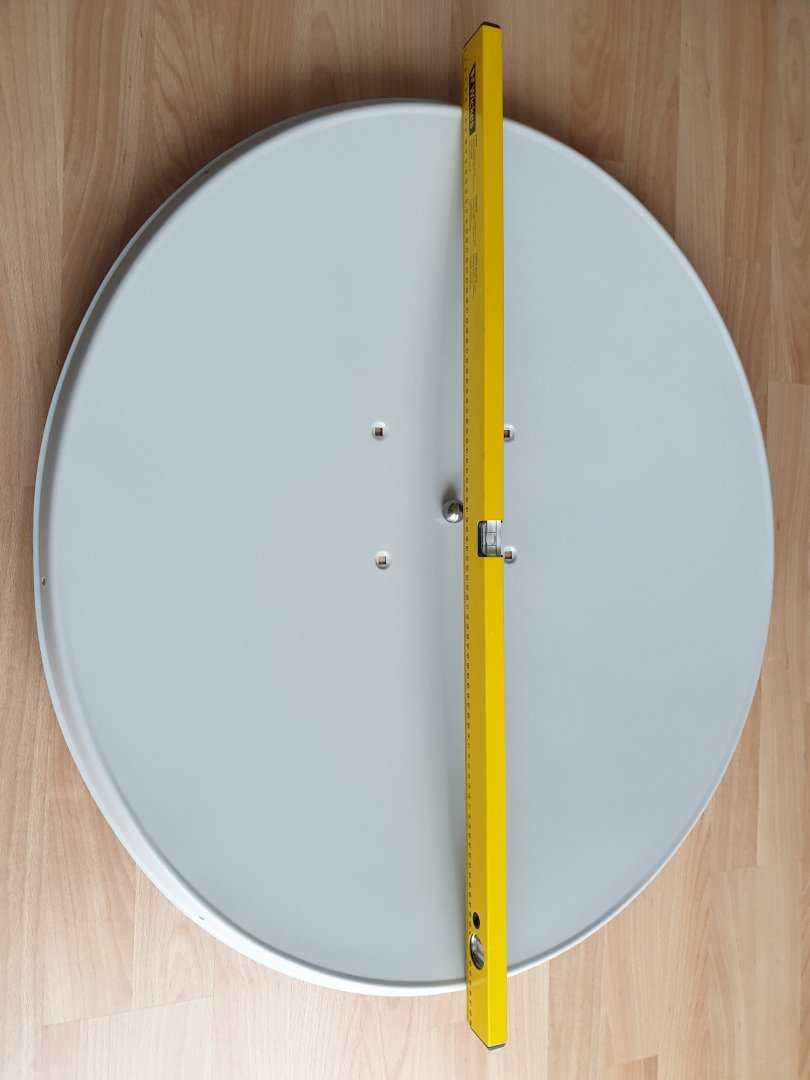

Nu even alle maten van de "GESSAT 90 OF" zo nauwkeurig als mogelijk opgenomen.



Maten vd spiegel (zonder de rand)

Hoogte;  88,3cm +/-1mm

Breedte; 79cm +/-1mm

Diepste punt zit op  40,5cm van de onderkant vd spiegel (dus zonder de rand)

Diepte vd spiegel is 66 mm +/-0.5mm

Maten vd Spiegel naar LNB houder

Van diepste punt spiegel tot midden LNB houder 65.4 +/-2mm

Van bovenkant spiegel tot midden LNB houder 94.3 +/-2mm

Van onderkant spiegel tot midden LNB houder 51.4 +/-2mm



Kunnen jullie hier de berekeningen op loslaten??



Gezien het eerste resultaat ben ik niet erg hoopvol



Bedankt!

[Sprietje]

Helaas, de schotel heeft geen f/D van 0,5 maar ligt rond de 0,65. De triple-lnb is dus op deze schotel niet te gebruiken.

[OllieBB]



Yep, end of storry...

Bummer, zou een mooie oplossing geweest zijn.


Heeft wel aardig wat duiten gekost aan transportkosten. Maar ja wie niet waagt wie niet wint..

GESSAT lijkt dus een onbetrouwbare bron voor schotels, en begrijpen zelf waarschijnlijk niet wat ze verkopen.



Of ik zet the Triax 78 er op, of ik kijk nog wat verder om er een te vinden met een F/D van 0.5





[a33]

2 uren geleden, OllieBB zei:

Maten vd spiegel (zonder de rand)

Hoogte;  88,3cm +/-1mm

Breedte; 79cm +/-1mm

...

Diepte vd spiegel is 66 mm +/-0.5mm

...

Kunnen jullie hier de berekeningen op loslaten??



Gezien het eerste resultaat ben ik niet erg hoopvol



Resultaten staan al hierboven.

Gebruik van de topstring en de bottomstring maten (omgerekend naar 940 en 511) maakt alles niet veel anders:

offset angle blijft tussen 26.5 en 29.0 graden

f/D blijft tussen 0.64 en 0.67.



Het was wat ik vermoedde.

Want een f/D=0.5 schotel, terwijl je geen LNBs kunt kopen voor f/D=0.5, wat heb je eraan?

De spillover bij een 10dB karakteristiek van een LNB betekent, dat je van de rand een factor 10 lager signaal kunt vangen dan in het midden, als ik dat goed begrijp (maar het is niet gezegd, dat ik het goed begrijp!).



Groet,

A33
