problemen met cband ontvangst op intelsat37 18 west

[kannie]

ach jongens verwachtingen Ghana kanalen bijstellen,tja misschien moet ik dat maar doen.ik zei al eerder ik ben soms impulsief en doe voor denk,maar achteraf kijk ik een koe in zijn hol🤣ik bedank jullie wel voor de hulp trouwens.had ik eerst wat nagedacht en gezocht naar fora op dit gebied had mij dat geld uitgespaard maar ok ik ga morgen ff klooien(meter is binnen) lukt het ok zoniet dan...………...uithuilen en naar Ghana verhuizen?😁

20 juni 2020 aangepast door kannie

[cookie monster]

1 uur terug, kannie zei:

zoniet dan...………...uithuilen en naar Ghana verhuizen?😁

Uitstekend idee

Of uw schotel ietsjes hoger opstellen , bv tot op 1 km van de intelsat 37 !!

Gegarandeerd dat je beeld hebt

[kannie]

lol vandaag hele zak bijdehandjes gekocht bij l;idl zeker😁

[kannie]

hallo beste sat genoten ik wou bij deze jullie laten weten wat de uitkomst is van mijn probeersel om c band kanalen af te vangen  van  intelsat 37e.heb veel info van jullie gehad ook advies en wat ik kon verwachten,nou tot op heden is het niet gelukt.jongens ik wil de hoop nog niet opgeven en heb nog wat vragen.wat is bv de beste c band lnb (vooral omdat ik er zomaar een gekozen had),ik had trouwens ergens gelezen dat er lnb zijn speciaal geschikt voor zwakke sat/transponders en welke zou ik moeten kiezen alvast bedankt voor jullie info.

[cookie monster]

4 uren geleden, kannie zei:

ik had trouwens ergens gelezen dat er lnb zijn speciaal geschikt voor zwakke sat/transponders

Daar moet je echt niks van verwachten !! Ga maar voor minstens een 220cm , en dan nog .... !!

http://forum.dxtv.de/wbb/thread.php?threadid=24275&threadview=0&hilight=&hilightuser=0&sid=818c470364e0ef4e62ef38f6dd0e4d21&page=5

[kannie]

12 uren geleden, cookie monster zei:

Daar moet je echt niks van verwachten !! Ga maar voor minstens een 220cm , en dan nog .... !!

http://forum.dxtv.de/wbb/thread.php?threadid=24275&threadview=0&hilight=&hilightuser=0&sid=818c470364e0ef4e62ef38f6dd0e4d21&page=5

nou bedankt voor de info ik dacht aan de eisen te voldoen aangezien ze opgaven vanaf 120cm groter kan ik hier trouwens niet plaatsen(ga ik ff niet op in verder) kon trouwens de fotos niet zien moet ff lid worden doe ik vanavond pas na middag dienst.

[kannie]

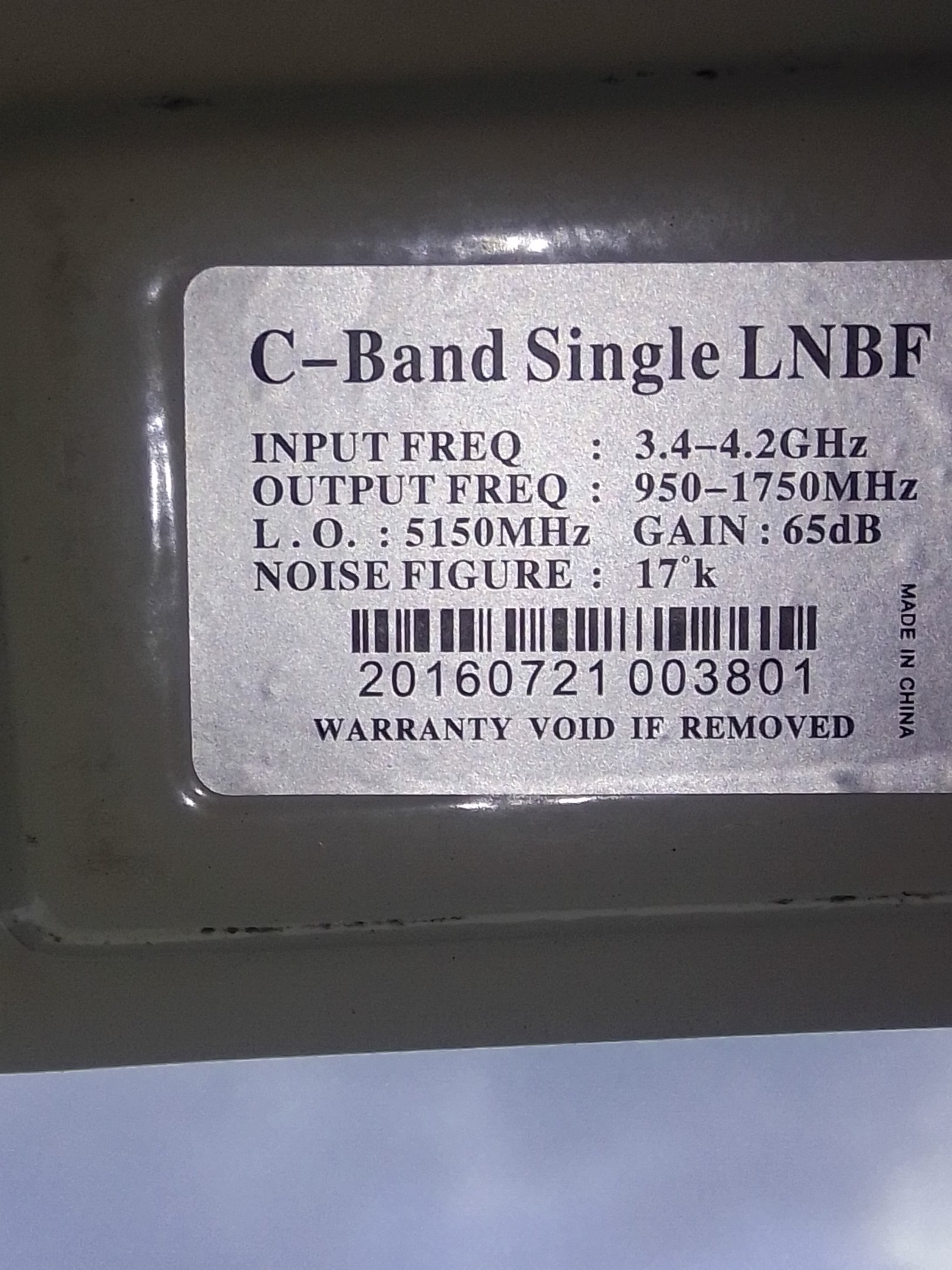

hoi sat vrienden ik ben nog even op zoek naar advies wat betreft mijn lnb  wat zou ik nog kunnen verbeteren wat betreft kwaliteit.ik zie veel voorbijkomen op internet over lnb voor zwakke signalen.het is niet de hoofdprijs zo,n lnb dus ik wil het eens proberen.ik voeg een foto toe.graag hoor ik waar ik op moet letten bij aanschaf. alvast bedankt

[Drs. IJzerbout]

De 38 dB voor C-band ontvangst van de Intelsat op 18° West is misschien wat optimistisch.

Hier een paar tips en vragen:

1) De LNC, kun je een foto maken van de kant waar de antenne zit ?

2) Welke polariser en feedhorn gebruik je? En is die geschikt voor circulaire ontvangst? Dat zie je aan een teflon plaatje in de feed. Zit die er niet in dan is ie niet geschikt voor circulaire ontvangst maar liniaire polarisatie. Kun je omschakelen van links circulair naar rechts circulair?

3) Foto graag van de polariser.

4) Is de feedhorn geschikt voor een offsetschotel? Of is ie voor een prime focus antenne?

Als je circulair gepolariseerde signalen ontvangt met een lineaire feed dan verlies je als ik me niet vergis 3 dB aan signaalsterkte en dat is een beste slok op een borrel.

5) Kun  je een foto van de hele opstelling maken?



Het afstellen van een C-band schotel met LNC is veel gemakkelijker (minder kritisch) dan het afstellen met een Ku LNC. Je zult de satelliet veel sneller vinden, vooropgestelt dat alles aan de ontvangstkant klopt: pol, schotelgrootte, vrij zicht en juiste instelling van de schotel en ontvanger.



In de MBC NOC ingest/feed room hier in Dubai ontvangen we de C band transponders op 18° West zeer goed en betrouwbaar met een prime focus schotel van 3,20 mtr (Andrew) en een LNC van 20°K.

Ik ken een paar technische collega´s bij Metro TV in Ghana en, als je wilt, kan ik vragen of ze ervaringswaarden hebben met ontvangst van hun transponder in West Europa.

25 juli 2020 aangepast door Drs. IJzerbout

[kannie]

2 uren geleden, Drs. IJzerbout zei:

De 38 dB voor C-band ontvangst van de Intelsat op 18° West is misschien wat optimistisch.

Hier een paar tips en vragen:

1) De LNC, kun je een foto maken van de kant waar de antenne zit ?

2) Welke polariser en feedhorn gebruik je? En is die geschikt voor circulaire ontvangst? Dat zie je aan een teflon plaatje in de feed. Zit die er niet in dan is ie niet geschikt voor circulaire ontvangst maar liniaire polarisatie. Kun je omschakelen van links circulair naar rechts circulair?

3) Foto graag van de polariser.

4) Is de feedhorn geschikt voor een offsetschotel? Of is ie voor een prime focus antenne?

Als je circulair gepolariseerde signalen ontvangt met een lineaire feed dan verlies je als ik me niet vergis 3 dB aan signaalsterkte en dat is een beste slok op een borrel.

5) Kun  je een foto van de hele opstelling maken?



Het afstellen van een C-band schotel met LNC is veel gemakkelijker (minder kritisch) dan het afstellen met een Ku LNC. Je zult de satelliet veel sneller vinden, vooropgestelt dat alles aan de ontvangstkant klopt: pol, schotelgrootte, vrij zicht en juiste instelling van de schotel en ontvanger.



In de MBC NOC ingest/feed room hier in Dubai ontvangen we de C band transponders op 18° West zeer goed en betrouwbaar met een prime focus schotel van 3,20 mtr (Andrew) en een LNC van 20°K.

Ik ken een paar technische collega´s bij Metro TV in Ghana en, als je wilt, kan ik vragen of ze ervaringswaarden hebben met ontvangst van hun transponder in West Europa.

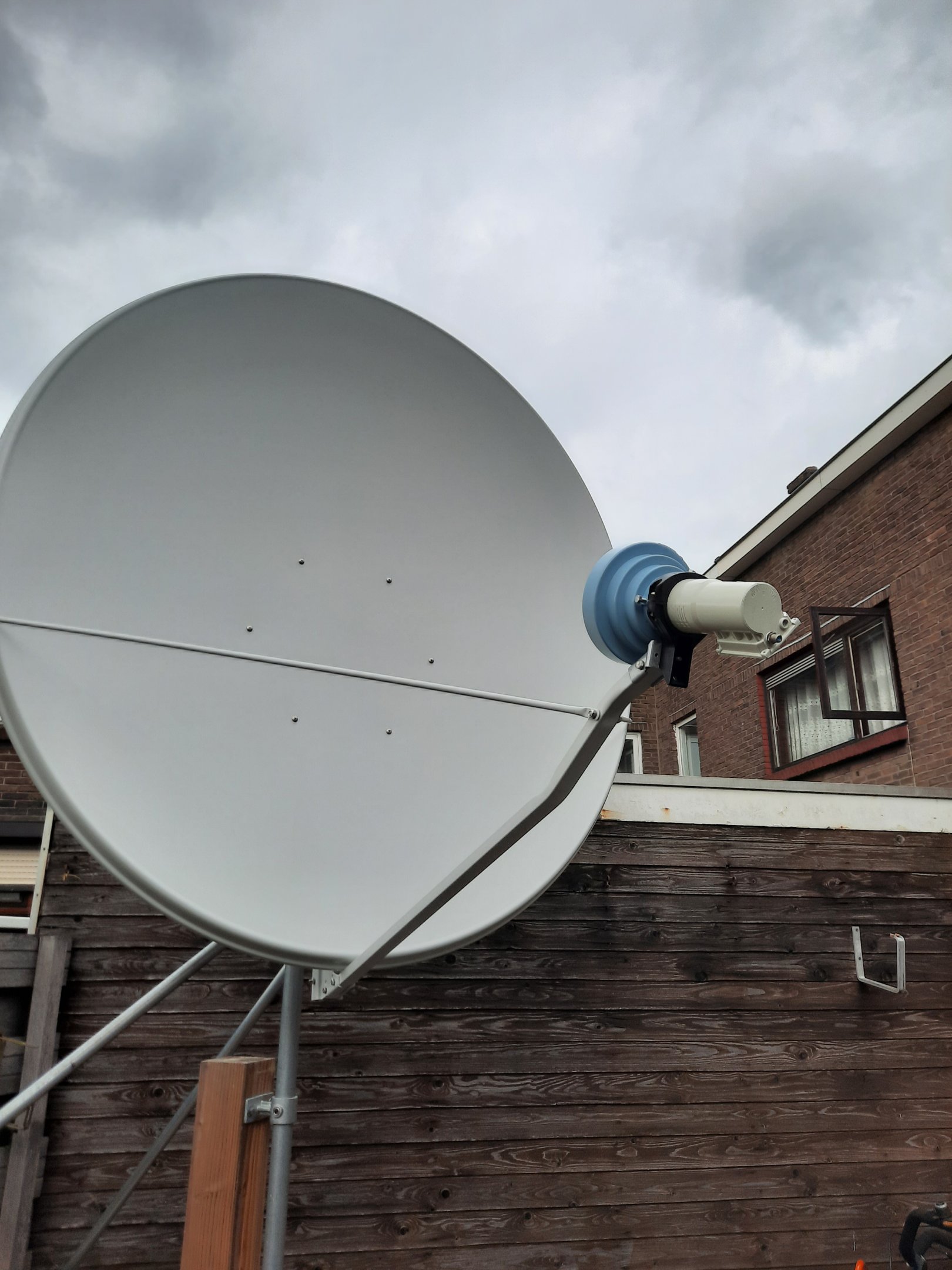

bah heel verhaal getypt valt mijn internet eruit dan maar de korte versie .ik heb een gibertini 150/160 cm ben als leek aan de gang gegaan maar het lukte (nog)niet,zag op internet iets over lnb voor zwak signaal/transponders en zoek tips en/of info daarover.maar ik hoor tot nu toe dat mijn schotel gewoon te klein is.alvast bedakt voor jou reactie

[Drs. IJzerbout]

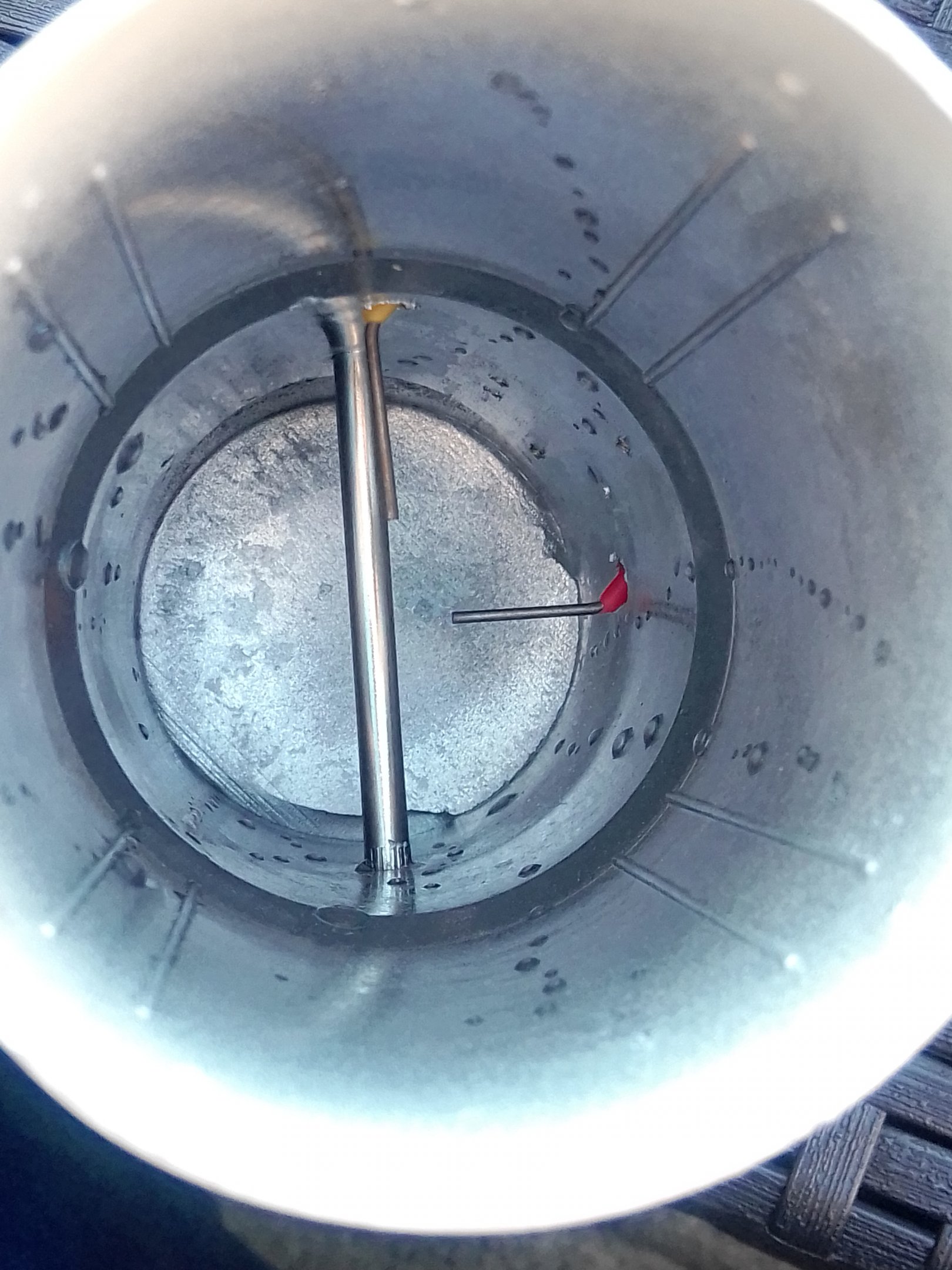

Deze feedhorn is niet geschikt voor circulaire signalen zoals op 18 gr. W gebruikt wordt. Je hebt daardoor onoverkomelijk veel verlies aan ontvangststerkte.

[Drs. IJzerbout]

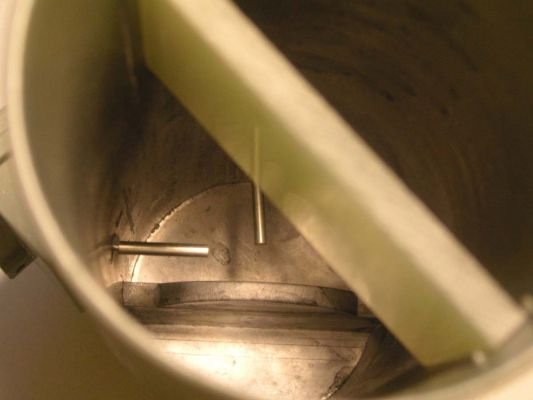

Je hebt dit nodig: een teflon plaatje.



[kannie]

12 minuten geleden, Drs. IJzerbout zei:

Je hebt dit nodig: een teflon plaatje.



dankje voor de tip ,domme vraag misschien is zelfbouw of is dit een aparte lnb ? en zo ja wat is de naam ervan zodat ik de goeie kan bestellen.

[Zilverhippie]

9 uren geleden, Drs. IJzerbout zei:

Als je circulair gepolariseerde signalen ontvangt met een lineaire feed dan verlies je als ik me niet vergis 3 dB aan signaalsterkte en dat is een beste slok op een borrel.

Geldt dit ook omgekeerd? Dus bij ontvangst van lineair gepolariseerde signalen met een circulaire feed.

[Drs. IJzerbout]

Dat geldt ook omgekeerd.



Nog wat belangrijke dingen die je moet weten bij C-Band ontvangst.

Dit is toch iets waarbij je je moet verdiepen in de materie om te begrijpen waarom het gaat.



Om te beginnen moet je bij C-band ontvangst "groot" denken. Bij een schotel geldt hier meer dan ooit: "hoe groter hoe beter".

Dus met een schotel die net op het randje zit kwa ontvangssterkte zul je niet gelukkig zijn.

C-band frequenties hebben voordelen ten opzichte van Ku frequenties, vooral in tropische gebieden met zware regenbuien. De demping hierdoor is veel minder bij C-band dan bij Ku-band bedrijf.

Verder hebben ze weer een nadeel. Er ontstaat er in de troposfeer al naar gelang de gesteldheid bij lineare polarisatie een vervorming van de polarisatie. De skew (orientatie van de polarisatie) veranderd hierdoor sterk en dit heeft een groot effect bij de overdracht van en naar de satelliet.

Dit noemt men het zogenaamde Faraday Rotation effect of troposferische diffraktie.

Bebruik je circulaire polarisatie, dan treedt dit nadeel in het geheel niet op en daarom wordt dit zo toegepast. De cross-polarisation onderdrukking is bij circulaire polarisatie veel beter dan bij lineare polarisatie.

Nu is het zo dat iedere LNC linear ontvangt. Circulaire signalen moeten daarom omgezet worden naar een lineare orientatie: van linksom of rechtsom naar H of V.

Dat kan op 2 manieren:

1) met een dielectricum zoals o.a. teflon. Dit wordt het meest toegepast omdat het uiterst eenvoudig is maar heeft een groot nadeel: het dempt met minstens 2 dB. In de praktijk vaak nog meer. Daarom worden grotere schotels toegepast om deze hoge demping te compenseren.

2) met een waveguide polariser. Deze zet de circulaire polarisatie praktisch verliesvrij om en is dus aan te bevelen.



Verder moet je eraan denken voordat je wat wilt ontvangen wat linksom of rechtsom is. Dat komt omdat als een linksom gepolariseerd draaiend signaal gereflecteerd wordt, het dan rechtsom draait.



Als ik wat meer tijd heb zal ik er wat meer over schrijven hier.

26 juli 2020 aangepast door Drs. IJzerbout

[cookie monster]

1 uur geleden, Drs. IJzerbout zei:

Als ik wat meer tijd heb zal ik er wat meer over schrijven hier.

Graag zelfs , dank u
