Visiosat G4 - revisie/uitrichten/finetunen

[sat newbie]

Ben mijn installatie aan het reviseren vanwege ouderdom, leuke bezigheidstherapie en hoop er ook wat van te leren.

In een eerdere topic heb ik aangegeven dat ik een  Visiosat BigBisat met Astra 1, 2, 3 en Hotbird 13 met twin LNB bezit, maar dat is niet helemaal uist. Welke ik heb is de Visiosat Bisat G4, rest is correct.



Dit is mijn informatie, mocht je wat missen dan hoor ik dat graag.

Longitude 4,368, Latitude 51,832 (Spijkenisse)

Schotel Visiosat G4

Hotbird 13, Inverto black ultra twin

Astra 1, Alps twin

Astra 3, Alps twin , wordt waarschijnlijk vervangen door een bredere kop lnb Inverto of Schwaiger

Astra 2, Inverto black ultra twin



Wat heb ik tot nu toe gedaan.

- nieuwe stalen muurbeugel geplaatst

- diseqc switch vervangen door Triax MFD 41D

- bekabeling binnen en buiten vernieuwd

- f-connectoren vervangen door Cabelcon

- Visiosat voorzien van extra versteving aan weerszijden



Enkele vragen aan jullie en wil ook wat termen begrijpen c.q. weten hoe dat genoemd wordt.

- hoe moet de schoteluitrichting zijn voor de best mogelijk ontvangst (wil de basis zelf goed zetten, voor de puntjes op de i kan ik professionele hulp inroepen indien nodig)?

- hoeveel graden moet de schuine lijn voor de lnb's zijn?

- lnb omhoog/omlaag, hoe heet dit?

- lnb draaien/kantelen naar links of rechts, hoe heet dit?





22 juni 2020 aangepast door sat newbie

[Sprietje]

Beste sat newbie



Voor de Visiosat G4 is het verstandig voor de Astra 19,2 een Alps te nemen i.v.m. de ruimte.
De schotel moet in Spijkernisse als volgt afgesteld worden;

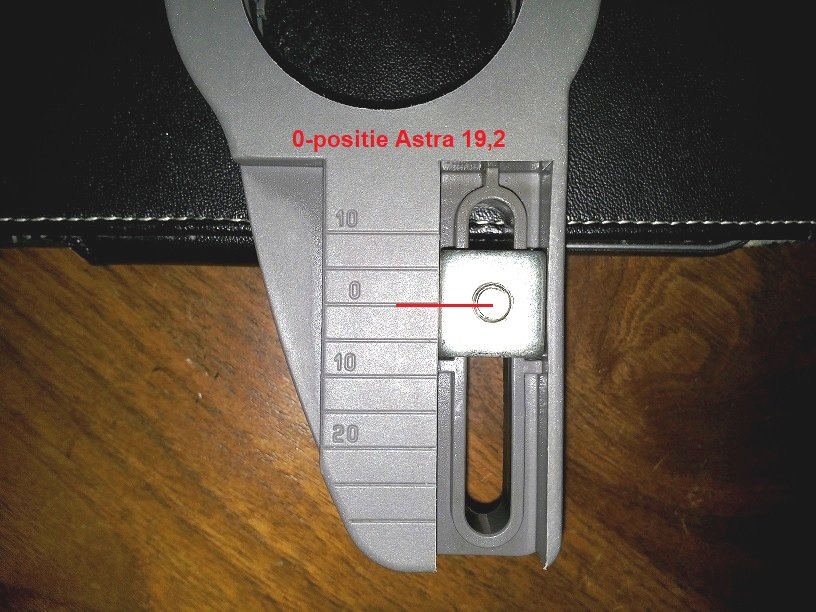

- stel de lnb-houder van de Astra 19,2 op de nul-positie af, zie afbeelding 1

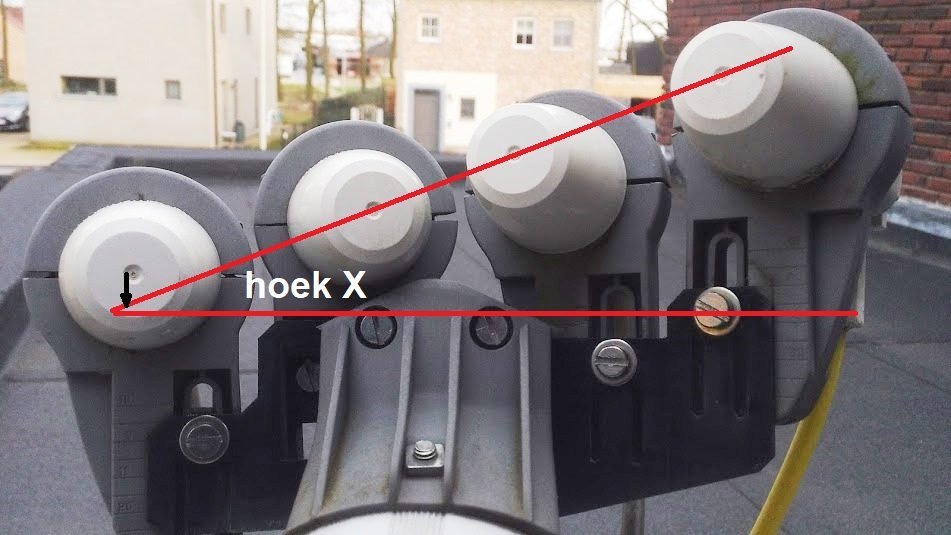

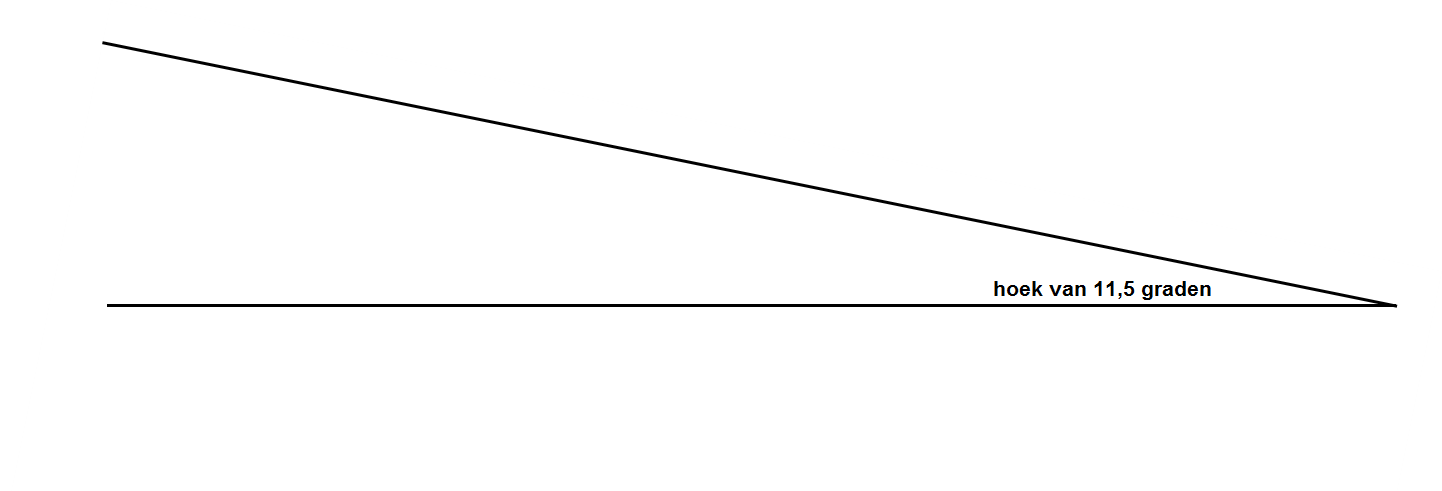

- de 4 lnb's moeten ongeveer in een schuine lijn staan van 11,5 graden, zie hoek "X" in afbeelding 2
- de skew van de lnb's moeten als volgt afgesteld worden;
a - Hotbird 13 op -3°

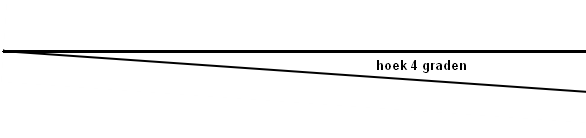

b - Astra 19,2 op -4°

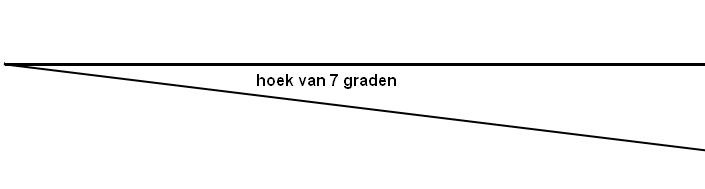

c - Astra 23,5 op -7°
d - Astra 28,2 op -10°
d.w.z. als je achter tegen de lnb's aan kijkt, met de wijzers van de klok meegedraaid.
- stel de elevatie van de schotel in op 29° om de Astra 19,2 te vinden.
- de zon staat de komende dagen om 13:02uur precies in de richting waar de lnb-arm naar toe wijst.
- stel nu de draairichting en de elevatie van de schotel zo af, dat je maximale signaalkwaliteit hebt op de Astra 19,2. Doe dit met uiterste precicie.
- voor optimale ontvangst van de overige 3 satellieten kun je de hoogte van de 3 lnb's nog iets aanpassen alsmede proberen of je door de skew nog iets aan te passen het signaal te verbeteren.
