f/D verhouding van B&R schotels

[Sprietje]

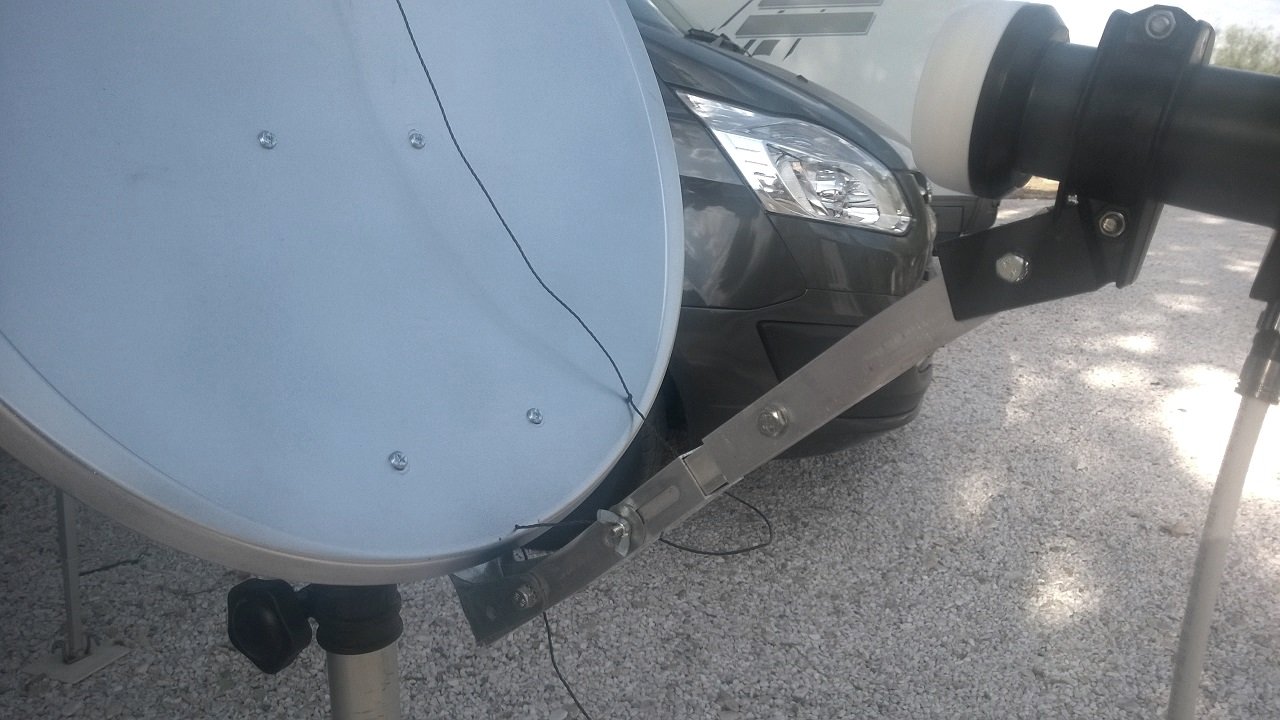

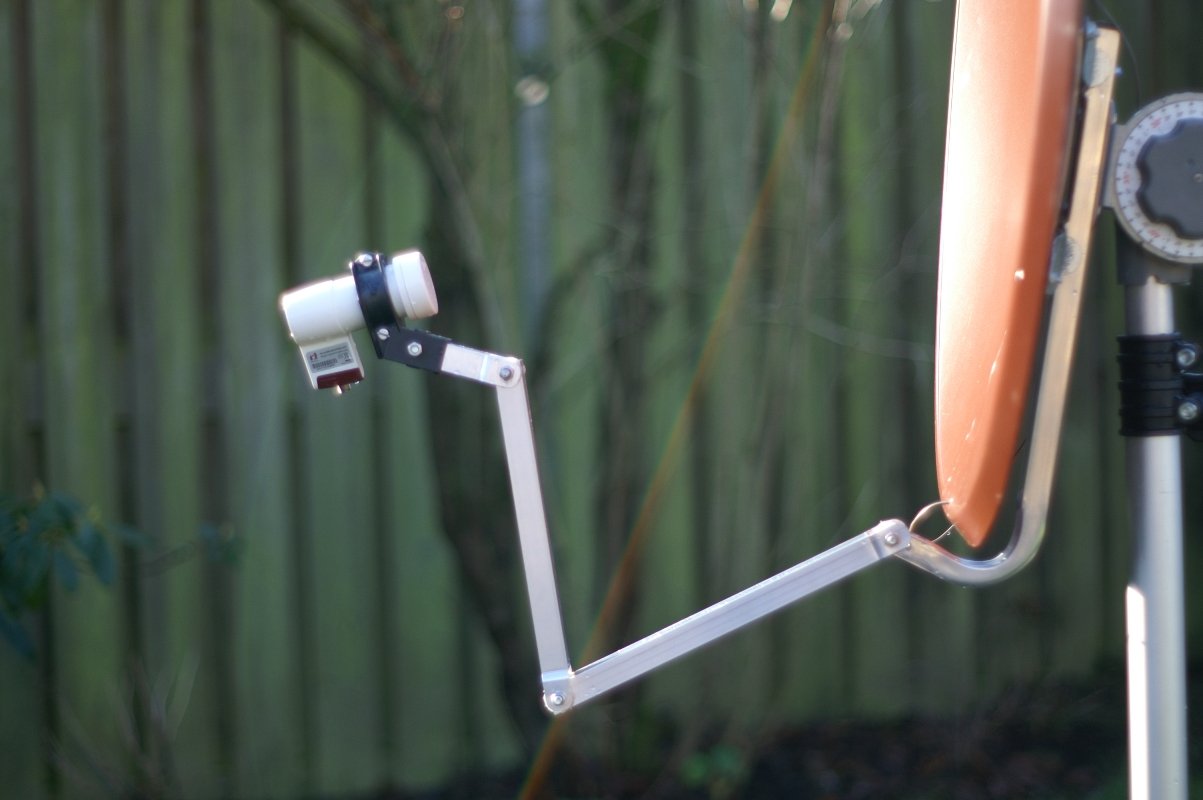

Bij de ontwikkeling van de B&R schotels is veel aandacht besteed aan de juiste plaats en richting van de lnb. Hun schotels zijn nagerekend met een offsetschotelberekenings programma en de optimale plaats van de lnb zijn uitgetest met een in alle richtingen instelbare lnb-arm. Deze foto is ook op hun site te zien.
Dat de juiste positie en richting er nogal eens aan mankeert bij vele schotelmerken is door velen op dit forum al jaren opgevallen. Hoe vaak zie je niet dat de lnb veel te hoog op de schotel gericht is en mijlenver over de bovenrand heen kijkt? Trust heeft daarvoor ook een ronddraaiende laserpen gemaakt die laat zien hoe de lnb tegen de schotel aan kijkt.
Wat te denken bij de Triax 64. Bij gebruik van een duo-lnb stond zelfs in de instructie van Canal Digitaal dat je de duo-lnb zo dicht mogelijk naar de schotel moest zetten. De reden was dat de lnb-arm te lang was. Uit metingen met een long neck-lnb was gebleken dat voor een optimale ontvangst de lnb 20mm naar voren moest staan, iets wat je zelfs niet haalde als de duo-lnb zo ver mogelijk naar voren werd gezet.



Maar de firma Rian die de B&R schotels maakt, roepen niet zomaar wat zoals vaak gedaan wordt, ze testen het eerst uit met meetapparatuur. Ze zijn vele jaren naar de Algarve afgereisd waar het signaal van de Astra 23,5 het zwakste is. Ze hebben daar hun schotels uit den treure getest en vergeleken met andere schotels. Ook zijn vele lnb's getest welke het beste op hun B&R schotel presteerde. Dat zie ik andere merken schotelfabrikanten niet doen.



26 juli 2020 aangepast door Sprietje

[Drs. IJzerbout]

13 minuten geleden, Sprietje zei:

Ze zijn vele jaren naar de Algarve afgereisd waar het signaal van de Astra 23,5 het zwakste is



Sprietje, dat geloof je zelf niet hé.

Om het signaal van een satelliet te verzwakken zijn er echt andere methoden en daarvoor hoef je niet vele jaren naar de Algarve te reizen.

[trust]

Ik ben vorige week nog met die rotolaser naar een caravanbedrijf in de buurt geweest , in de hoop dat ze daar zo'n Bente schotel zouden hebben staan .

Helaas , was er niet , ik had graag de test gedaan (indien toegestaan)

[Sprietje]

12 minuten geleden, Drs. IJzerbout zei:

Sprietje, dat geloof je zelf niet hé.

Om het signaal van een satelliet te verzwakken zijn er echt andere methoden en daarvoor hoef je niet vele jaren naar de Algarve te reizen.

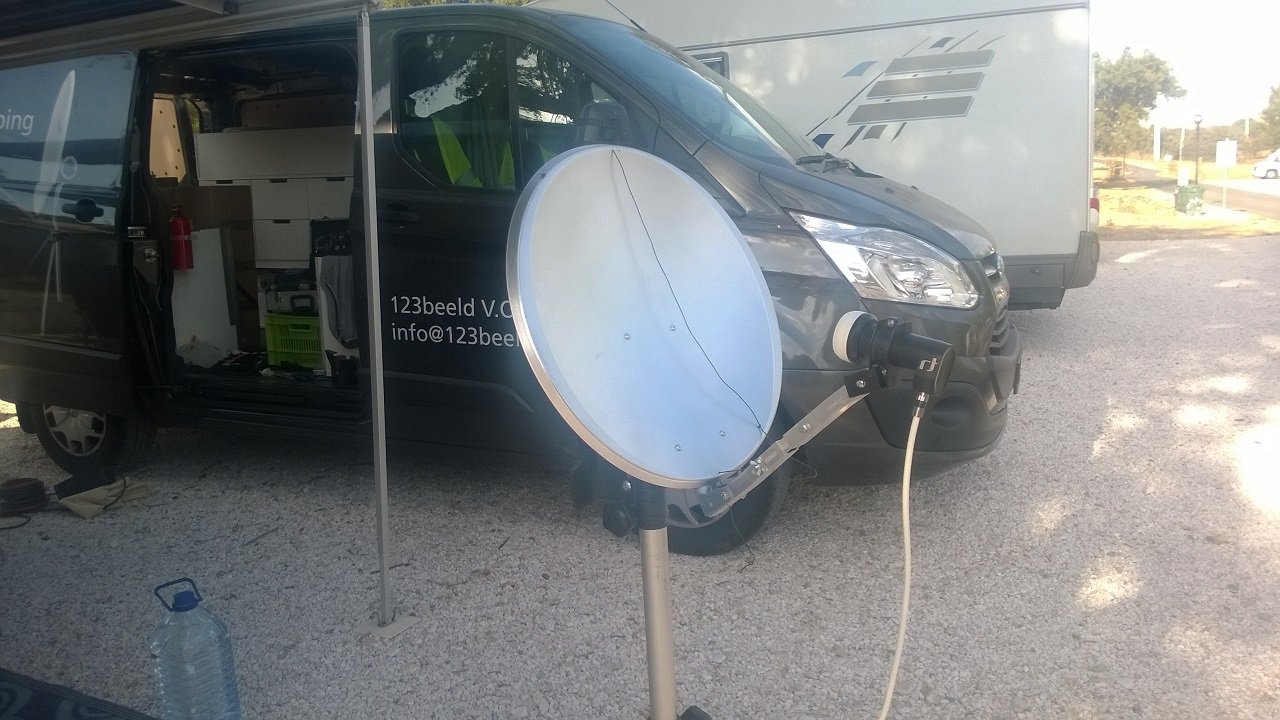

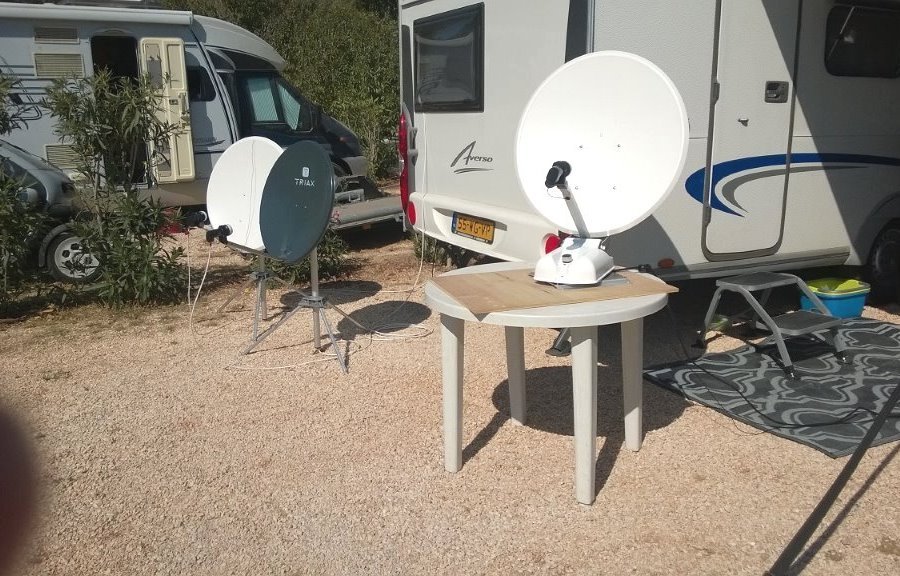

Is dit dan voldoende bewijs?

[Drs. IJzerbout]

Meegenomen op vakantie?

Ik zie niet dat het de Algarve is.



Maar daar gaat het niet om. Het voordeel van het testen in de Algarve zie ik echt niet zitten.

Wil je een schotel aan zijn grenzen brengen dan stop je wat dempend materiaal in de feed. En dan ga je testen.



En dan: vele jaren in de Algarve gestest...zo´n rocket science is het nou ook weer niet zo´n schotel te ontwerpen.



Wat ik wel goed vind is dat je van je geloof bent afgestapt en de Triaxjes niet meer de hemel in prijst.  😄 😄

26 juli 2020 aangepast door Drs. IJzerbout

[Sprietje]

OK, dan denk jij maar dat het in Nederland is op de camping.

B&R heeft een hele serie schotels, de B&R 42, B&R 53, B&R 65 een automaat. Die zijn allemaal uitgetest.

Bovendien is het testen in de probleemgebieden heel wat anders dan dempingsmateriaal in de feedhorn aanbrengen. Daar heb je niets aan als je ook wil weten of storende invloeden van andere satellieten effect hebben op de ontvangst en mogelijk atmosferische invloeden in zwakke ontvangstgebieden. De Badr 26e is daar zo'n voorbeeld van die maar net een heel klein stukje van de Astra 23,5 zit en met een schotel van 42 en 53cm daar keihard ontvangen worden.



En een Triax heb ik nog nooit de hemel ingeprijsd maar het is een redelijke schotel in het budget segment en vooral makkelijk verkrijgbaar in Nederland.

26 juli 2020 aangepast door Sprietje

[a33]

3 uren geleden, Sprietje zei:

Hun schotels zijn nagerekend met een offsetschotelberekenings programma



Ja , met het programma met de Paul Wade formules...😞😞  (naar de posts van @commentaar )



En het is bekend dat dat programma voor offset schotels niet echt precieze/juiste uitkomsten geeft.



Het zelf testen van brandpuntpositie wat ze daar bovenop deden is natuurlijk wel heel erg OK.



De tochtjes naar de Algarve waren natuurlijk ook een heel mooi marketing-instrument. Goede campingschotel voor die contreien, en Joyne promotie....





Voor zover mijn kennis reikt is een feedhorn niet in het brandpunt veel erger dan een niet helemaal 'juiste' kijkhoek van de LNB. Dan treden immers, door de niet paraboloide spiegeling, de faseverschillen op, waar @ceesv het over had.

Ik vind het soms moeilijk te begrijpen, dat mensen voor het monteren van een (paraboloide) schotel niet eerst consequent de stringtest doen (ingeval van vlakke schotelvoorkant), en de brandpuntcalculatie/brandpuntcheck. Zeker als ze het maximale uit hun schotel willen halen.



Groet,

A33

26 juli 2020 aangepast door a33

[satkijker]

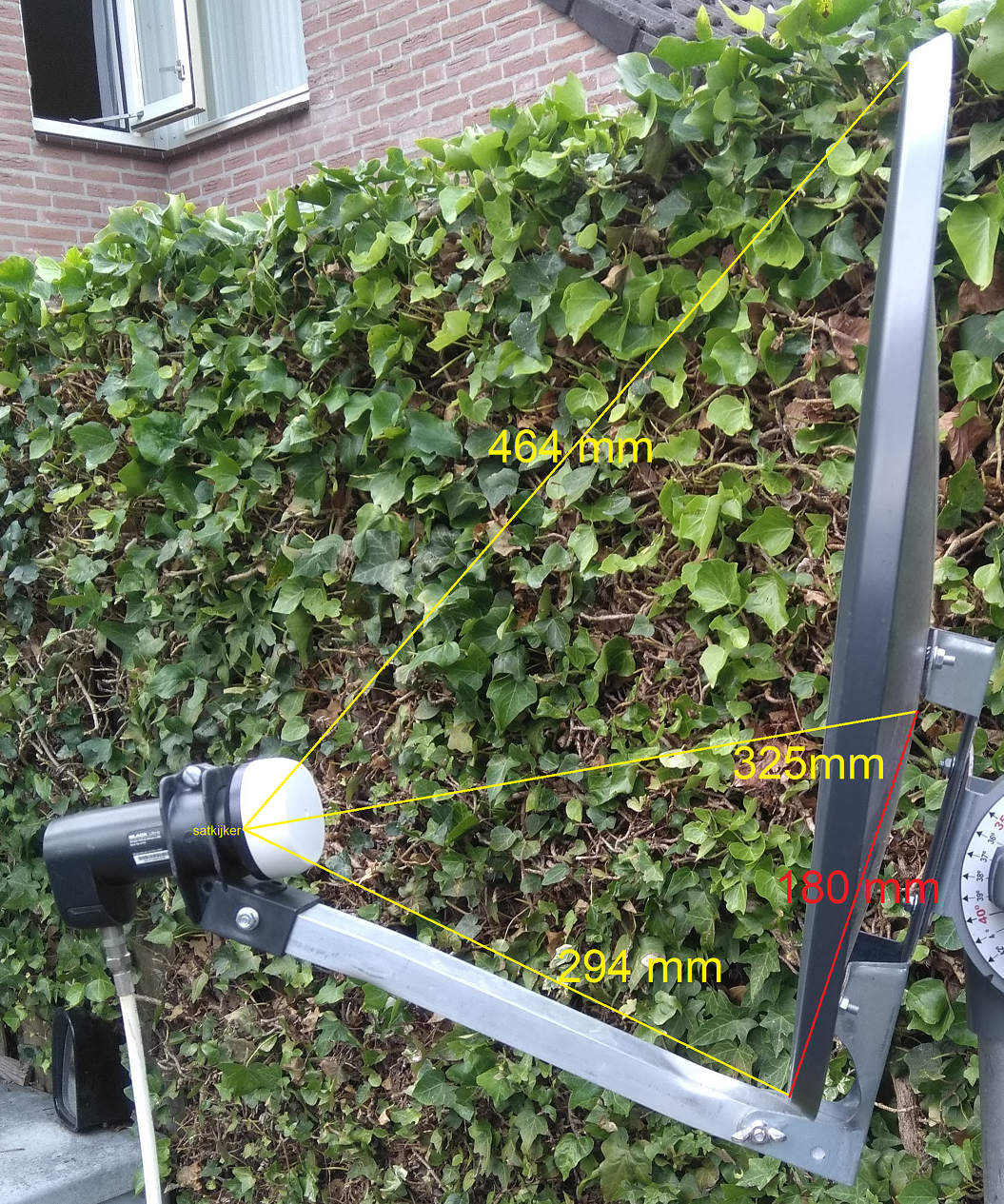

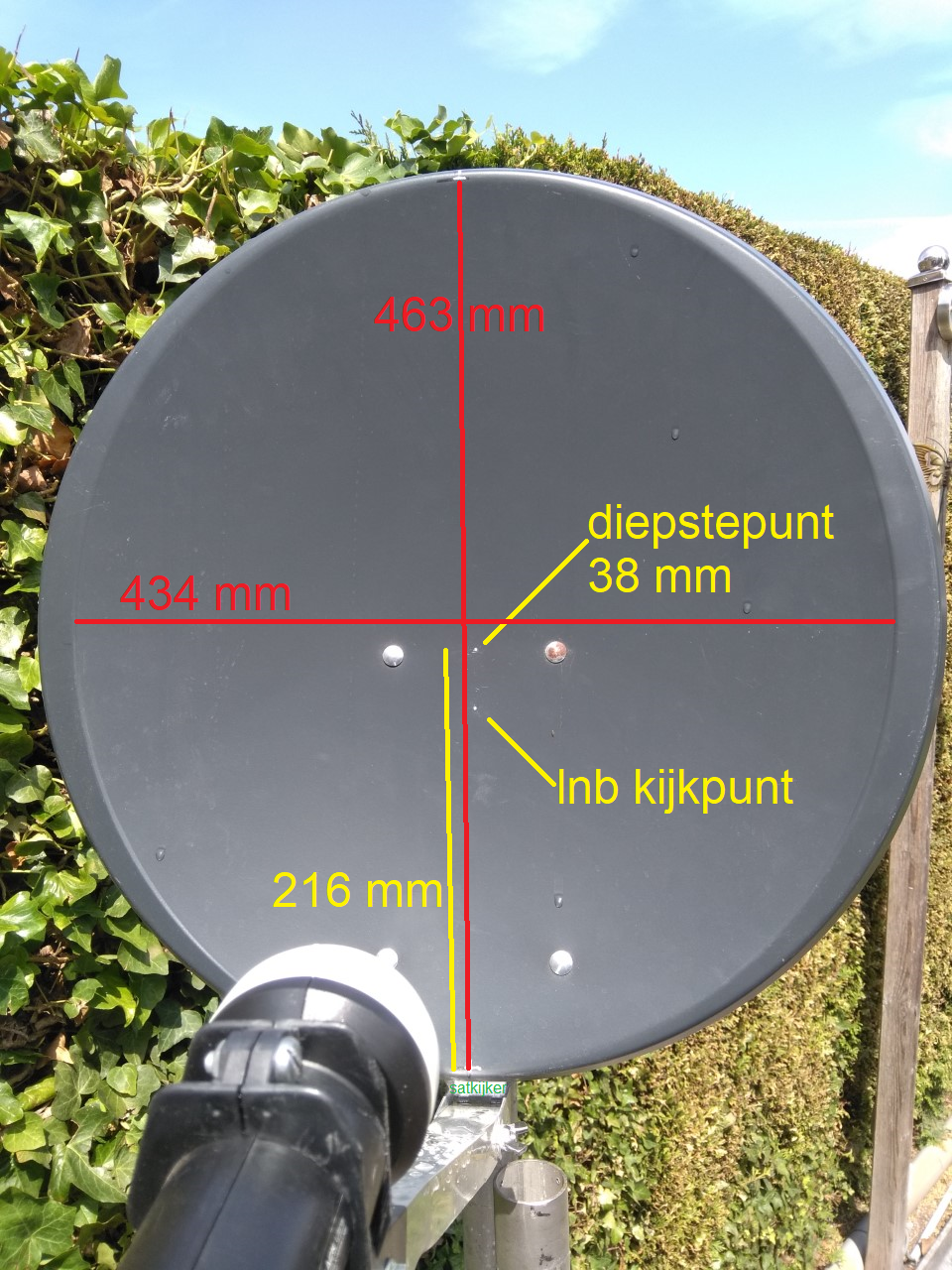

Mijn B&R 42cm opgemeten zie foto's 1+2  foto 3 komt van https://www.rian-bv.nl/parts.php?group=394





[Drs. IJzerbout]

4 uren geleden, a33 zei:

Ik vind het soms moeilijk te begrijpen, dat mensen voor het monteren van een (paraboloide) schotel niet eerst consequent de stringtest doen (ingeval van vlakke schotelvoorkant), en de brandpuntcalculatie/brandpuntcheck. Zeker als ze het maximale uit hun schotel willen halen



Leken interesseert dat de bonen niet. En mij trouwens ook niet.  In elkaar schroeven, africhten en dan moet het werken.

[Sprietje]

2 uren geleden, satkijker zei:



  Verberg inhoud







Dat is duidelijk wat anders dan RIAN zelf op geeft, zie;

B&R43_Focal_point.pdf

[Gast patje7of9]

11 minuten geleden, Drs. IJzerbout zei:



Leken interesseert dat de bonen niet. En mij trouwens ook niet.  In elkaar schroeven, africhten en dan moet het werken.



En vooral niet vergeten dat de schotel zo goedkoop mogelijk moet zijn zoals een Triax.🤮

Kwaliteit telt niet voor leken.

[Sprietje]

In Nederland zijn ook de Triax schotels hardstikke duur. In Spanje koop je een schotel van 60cm voor €16,99 en een 80cm voor €21,99 bij de grootste satellietschop van Spanje.



[cookie monster]

3 uren geleden, Sprietje zei:

In Nederland zijn ook de Triax schotels hardstikke duur.

In den Belgiek van 'tzelfde lieke !!

[Phoenixx]

Met regen merk ik wel dat ik op zwakkere transponders niet snel signaaluitval heb.. De b&r 88 cm pakt meer signaal dan de Triax

en houdt het ook langer vast bij regen..



Het is niet alleen de arm maar ook de vormvastheid van de schotel, als ik hem oppak merk ik dat het een lichte maar erg stevige

schotel is die niet het minste zwabbert als je er mee loopt, maar met afstellen dendert de meter wel vet de hoek in op de meeste satelieten.



Nilesat heb ik ooit een paar transponders mee gehaald met gunstig weer, maar ja hehe je heb nog zoiets als "dish size".. je kan niet

alles van een kleinere schotel verwachten maar wat hij binnen krijgt komt meteen wel met een lage ber goed hard binnen





26 juli 2020 aangepast door Phoenixx

[a33]

5 uren geleden, satkijker zei:

Mijn B&R 42cm opgemeten zie foto's 1+2



Ha, bedankt!

En jij bent de lastige uitdaging aangegaan, om het diepste punt te vinden, en te meten..



Dat betekent, omdat je feitelijk maar 3 metingen nodig hebt om de parabool-specificaties te berekenen, dat met jouw input op twee manieren berekend kan worden.

Dus nu zijn twee kolommen van mijn spreadsheet gevuld, met f/D voor deze schotel van 0.65 en 0.67.

(Ik ben ervan uitgegaan dat de 216 mm gemeten is aan een plank of koorde aan de voorkant van de schotel. En dus niet van onderkant schotel naar het diepste punt, op de schotel zelf.)



Resultaat:



Uit de twee kolommen zie je, hoe kleine meetonnauwkeurigheden meteen allerlei gevolgen hebben.

Maar zoals je ziet blijft dat hier grotendeels beperkt tot de orde van grootte van een centimeter of zo, als ik het zo gauw allemaal bekijk.



Mijn persoonlijke voorkeur is overigens te werken vanuit de hoogte, breedte, en diepte in het midden van de schotel. Hoogte en breedte bepaalt offsethoek (een millimeter verkeerd, heeft daar niet zulke grote gevolgen). De precieze dieptemeting (gekoppeld aan de hoogtemeting en offsethoek) bepaalt vervolgens brandpuntsafstand, en uitsnede van de offset (de positie van de vertex); dat luistert veel nauwer.



Groet,

A33
