f/D verhouding van B&R schotels

[satkijker]

a33 dank voor de berekening. Die 216 mm heb ik gemeten van onderkant schotel naar het diepste punt, gemeten aan een plank of koord aan voorkant schotel is deze maat 213 mm dus 3 mm korter.



Sprietje, of we het geheim van de smid (commentaar) te weten komen is gissen denk ik. een citaat van commentaar  "En misschien is de f/d wel 0.5 en plaats ik de lnb dus niet in het berekende focuspunt maar op 0.7 en is dat het geheim van de goede werking." zie





https://www.sat4all.com/forums/topic/359668-valt-de-ontvangst-van-joyne-mee/page/51/





26 juli 2020 aangepast door satkijker
link werkt niet weer aangepast

[Sprietje]

Duidelijk is dus wel dat de B&R schotel een grotere f/D-verhouding heeft dan de standaard van 0,6. Ook Gibertini presteert erg goed en heeft ook een f/D-verhouding van 0,66 en 0,67.



[diamond]

De grote schotels van Laminas hebben ook een hoge fd de AS-1500 een 150 cm schotel heeft een fd van 0.72

26 juli 2020 aangepast door diamond

[a33]

1 uur terug, satkijker zei:

a33 dank voor de berekening. Die 216 mm heb ik gemeten van onderkant schotel naar het diepste punt, gemeten aan een plank of koord aan voorkant schotel is deze maat 213 mm dus 3 mm korter.



OK, dus anders dan ik eerst dacht dat je het gemeten had.

Dit zou in kolom P leiden tot een offsethoek van 26 graden, en een f/D van 0.62. Wel een verschilletje!

(Kolom O gebruikt die waarde niet, dus die blijft op 20 en 0.67)





1 uur terug, Sprietje zei:

Duidelijk is dus wel dat de B&R schotel een grotere f/D-verhouding heeft dan de standaard van 0,6. Ook Gibertini presteert erg goed en heeft ook een f/D-verhouding van 0,66 en 0,67.

Nou ja, de B&R 88 kwam bij de laatste meting op f/D=0.57.





23 minuten geleden, diamond zei:

de AS-1500 een 150 cm schotel heeft een fd van 0.72

Even checken: Hoe is dat berekend?

(Zodat we zeker weten of we het over hetzelfde hebben.)





De interessante vraag wordt nu natuurlijk wel: Aan welke schotel-waarden herkennen we de beter presterende schotels?

f/D van 0.7 is het in ieder geval niet, lijkt me inmiddels.

Moeten we beter naar de openingshoek (c.q. f/D-equivalent) gaan kijken? Die heeft geen directe 1-op-1 relatie met de f/D, maar geeft misschien beter weer hoe die past bij de gangbare Ku-LNBf-s.

Maar ik heb geen idee hoe groot die openingshoek dan optimaal zou moeten zijn. Ik heb een aantal berekeningen van schotels liggen die tussen de 70 en 80 graden uitkomen, maar ook een aantal daaronder, en zelfs een daarboven.



Groet,

A33



[diamond]

Heb Laminas zelf een mail gestuurd een paar dagen terug en als antwoord kreeg ik fd 0.72 ik ben in ieder geval wel benieuwd of het klopt de Azure Shine schotels hebben ook een hoge fd van 0.7 maar worden helaas nog niet verkocht in Europa een Franse importeur wil deze schotels misschien binnen 1 jaar verkopen als het goede kwaliteit schotels zijn

[Sprietje]

7 uren geleden, a33 zei:

8 uren geleden, Sprietje zei:

Duidelijk is dus wel dat de B&R schotel een grotere f/D-verhouding heeft dan de standaard van 0,6. Ook Gibertini presteert erg goed en heeft ook een f/D-verhouding van 0,66 en 0,67.

Nou ja, de B&R 88 kwam bij de laatste meting op f/D=0.57.



Ik heb toch al meteen gezegd dat de B&R88 een buitenbeentje was en dat je die niet kon vergelijken met de 42, 53 en 65.

27 juli 2020 aangepast door Sprietje

[Drs. IJzerbout]

8 uren geleden, diamond zei:

de Azure Shine schotels hebben ook een hoge fd van 0.7 maar worden helaas nog niet verkocht in Europa een Franse importeur wil deze schotels misschien binnen 1 jaar verkopen als het goede kwaliteit schotels zijn



Ik hoop niet dat Franse Importeur het in z´n hoofd haalt om die goedkope rotkrengen naar Europa te halen.

Ze komen aan de naam te horen uit Chinky-land of Taiwan, zijn van pisbakken staal en roesten als de neten.

Je ziet die dingen hier overal staan en zijn een voorbeeld van hoe snel iets kan roesten. Na een jaar of 3 zijn ze al verpulvert.

[trust]

Vanmorgen even Satkijker bezocht .

Rotolaser op 45 cm B&R schotel , de spot blijft ± 16 mm van de effectieve bovenrand

100 % geslaagd voor de kruisdraden test .

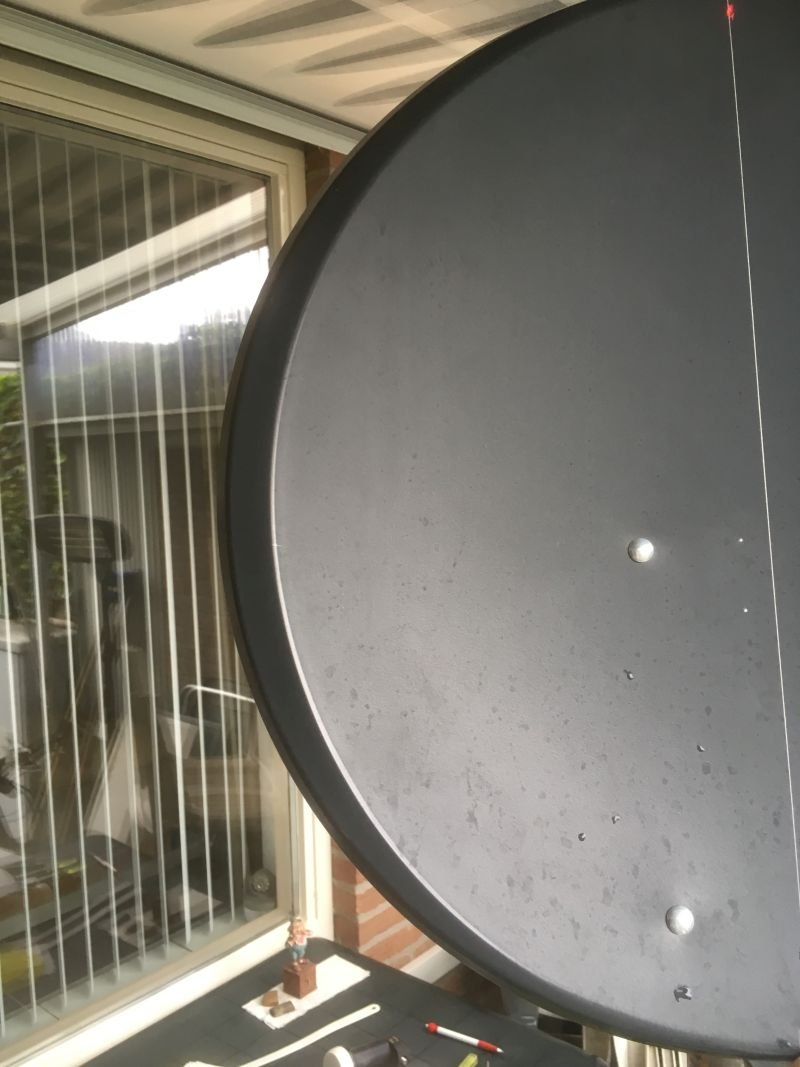

Bijgevoegd detail schotelrand , zeer stabiel schotelblad .





27 juli 2020 aangepast door trust

[Mojo]

Op 26-7-2020 om 12:03, Drs. IJzerbout zei:

Wat ik wel goed vind is dat je van je geloof bent afgestapt en de Triaxjes niet meer de hemel in prijst.  😄 😄

Dan ga ik dat dan toch gewoon doen😜



Niks mis mee met een Triax. Gaan gewoon lang mee en prijs/kwaliteit is OK

[Sprietje]

Dat zie je niet vaak dat de lnb zelfs 8mm te laag op de schotel gericht is, het is er meestal flink ver boven.



[trust]



Bij het wisselen van de lnb merkten we dat de lnb houder iets te ruim om de lnb arm zat , hierdoor is het mogelijk bij het vastdraaien van de schroef door de lnb arm , de lnb iets hoger of lager te richten .



[a33]

6 uren geleden, trust zei:

Rotolaser op 45 cm B&R schotel , de spot blijft ± 16 mm van de effectieve bovenrand



Verrassend!



Te laag richten is nooit goed voor de ontvangst, lijkt me; te hoog (ergens tussen de G-spot en het diepste punt) kan volgens mij theoretisch nog wel eens iets verbetering opleveren (compromis tussen dichtheid per graad verhogen, en overspill zo klein mogelijk houden).



Groet,

A33
