Dx-antenne

[MrDish]

Heb hier nog een paar Dx-antennes liggen voor tv.

vroeger er veraf gelegen zenders mee kunnen ontvangen,van Belgie Duitsland ( draaibaar 20 m hoog)

kan dat nog steeds met DVB-T /DVB-T2 /DAB !?



Mvg

[ceesv]

Ja, dat kan, met enkele mitsen en maren.



Hangt af van je locatie en het bandplan.

[pitje1]

IK heb reeds goede resultaten met een 7 elem VHF antenne  K5-12 gekoppeld aan een mastversterker ca 30dB. Hoogte ca 15M. Locatiehoogte 45 m.

In het centrum van Belgie haal ik de Muxen van 11C,7A en 12C  Nl probleemloos binnen zonder tropo weer.

De oude antennes voor destijds K8 en 10 Waver of K7 Goes voldoen  ruimschoots. Verticaal plaatsen.

succes!



[Drs. IJzerbout]

2 uren geleden, pitje1 zei:

Verticaal plaatsen.



Inderdaad vertikaal plaatsen maar zorg voor een grote afstand van de mast, d.m.v. een dwarsstang.

Anders doet die antenne het slecht.

[Drs. IJzerbout]

foutje

27 juli 2020 aangepast door Drs. IJzerbout

[MrDish]

13 uren geleden, ceesv zei:

Ja, dat kan, met enkele mitsen en maren.



Hangt af van je locatie en het bandplan.

Bandplan

27 juli 2020 aangepast door MrDish

[MrDish]

2 uren geleden, Drs. IJzerbout zei:



Inderdaad vertikaal plaatsen maar zorg voor een grote afstand van de mast, d.m.v. een dwarsstang.

Anders doet die antenne het slecht.

Dus niet via of de oude bevestiging !?

Die zit in het midden.

Hark van : pak 'm beet 2.50 lang

[Drs. IJzerbout]

Als de dipool evenwijdig loopt, vlak langs de mast dan is de mast een kortsluiting voor de dipool.

De hele antenne werkt dan nauwelijks nog.

Staat de dipool haaks op de mast dan speelt dat geen enkele rol.

27 juli 2020 aangepast door Drs. IJzerbout

[Sprietje]

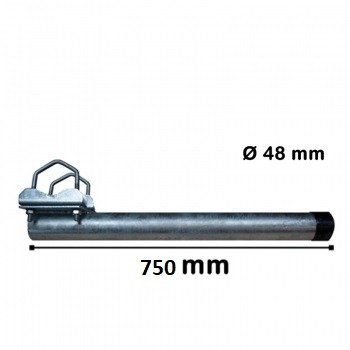

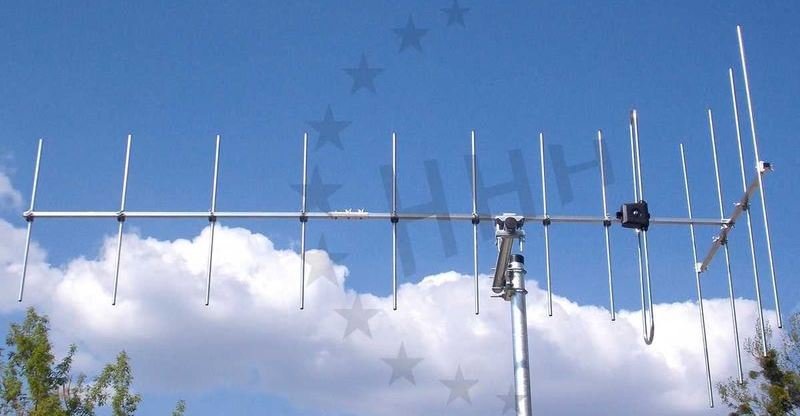

Op de verticale mast gewoon een balkonbevestigingsbeugel plaatsen van 75cm lang. Daar kun je je Yagi antenne verticaal op monteren.

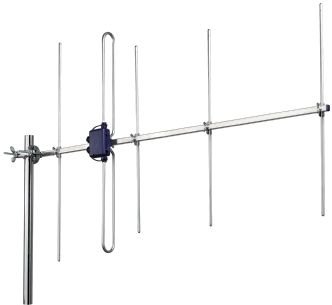

Als de mastklem aan het einde zit achter de reflector, is een horizontale buis niet nodig, zie laatste afbeelding.

27 juli 2020 aangepast door Sprietje

[MrDish]

Ik heb toch géén last van de mast wat betreft de dipool !?

Zit er toch ver genoeg vanaf !?

[ceesv]

Zolang de dipool de voorkant van de antenne ziet, zonder dat de mast er tussen zit, en die verticale mast een flink eind van de antenneboom afstaat, ja.

[Sprietje]

1 uur geleden, MrDish zei:

Ik heb toch géén last van de mast wat betreft de dipool !?

Zit er toch ver genoeg vanaf !?

Zolang je geen jeuk, uitslag en pukkels krijgt, zit je ver genoeg van de dipool af. 😂

[Zunigkyk]

6 uren geleden, Sprietje zei:

Op de verticale mast gewoon een balkonbevestigingsbeugel plaatsen van 75cm lang. Daar kun je je Yagi antenne verticaal op monteren.

Als de mastklem aan het einde zit achter de reflector, is een horizontale buis niet nodig, zie laatste afbeelding.





Zo'n zijstang heeft als voordeel dat de antenne bij storm uit de wind draait zodat hij niet stuk gaat...

[MrDish]

6 uren geleden, Sprietje zei:

Zolang je geen jeuk, uitslag en pukkels krijgt, zit je ver genoeg van de dipool af. 😂

Das dan mooi.

Vult neet met 20 meter hoge op ne poal.

23 uren geleden, ceesv zei:

Ja, dat kan, met enkele mitsen en maren.



Hangt af van je locatie en het bandplan.

Dus wat is het / een bandplan !?

[ceesv]

Het bandplan geeft aan op welke locatie met welke zender op welke frequentie wordt uitgezonden.

Tegenwoordig zijn er meer regionale zenders, met kleiner vermogen die een regio bedienen.

Vroeger was het de bedoeling, dat een zender, Lopik geheel Nederland zou bedienen.



Het is op dit forum al eerder beschreven, door DX-ers, maar  als voorbeeld, wanneer je in Rotterdam woont en je probeert de Zender Münster te ontvangen, die poging geblokkeerd wordt door bijvoorbeeld een zender in Arnhem welke op dezelfde frequentie als Münster werkt.

In het bandplan kan je dus nagaan of en welke veraf gelegen zenders je ongestoord kan ontvangen.
