Kan de MediaSet kanalen van Tivusat niet meer ontvangen.

[Old Satterhand]

  Op 5-8-2020 om 18:08, Sprietje zei:

Ik weet niet waar je schotel staat maar ik kan je verzekeren dat als je de rail op de juiste schuinte zet d.m.v. een vulling, het signaal van de twee buitenste satellieten een stuk beter wordt.

Vergroten



Ik heb de schotel een paar dagen geleden afgeregeld. Bij het fijn afstellen heb ik 3 van de 4 posities tegelijk gecontroleerd, Astra 2, Hotbird en Astra 1.

De elevation heb ik eerst optimaal afgesteld op de Astra 1.

Daarna de richting zodanig ingesteld dat ik op alle 3 posities maximale ontvangst had. Ik heb hiervan een filmpje gemaakt.

Na het afstellen had ik op mijn VU+ Ultimo 4K op alle Astras 100% kwaliteit, dwz beter dan 16 dB. Op de Hotbird zijn de meeste zenders 80 -100 %





  Op 5-8-2020 om 18:08, Sprietje zei:

............

Maar had je problemen met Supertennis. Man die ontvang ik nog wel op mijn Multytenne van slechts 45cm. Duidelijk een teken dat bij jou de rail niet op de juiste schuinte staat.

Vergroten



Lezen Sprietje, lezen. Ik schrijf dat het probleem in de tuner bleek te zitten. Met mijn DM8000 had ik geen problemen, alleen met de VU+.



Daarom heb ik ook geopperd dat de topic starter mogelijk ook dezelfde problemen kan hebben, omdat hij/zij wellicht het zelfde type tuner gebruikt.





[Sprietje]

  Op 5-8-2020 om 20:52, a33 zei:

En die gebogenheid (de punten hoger dan het middenstuk) komt weer enigszins overeen met de gespiegelde clarke belt.

Dus volgens mij kan het goed zijn, dat die boogtruc een dubbele positieve uitwerking heeft....



Groet,

A33

Vergroten



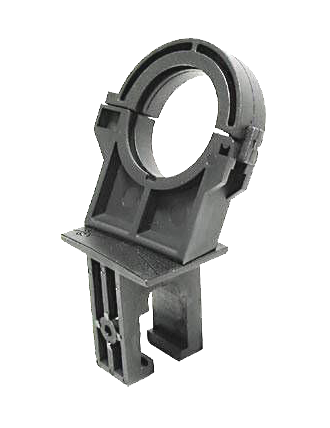

Dat de rail met de punten omhoog staat, kan alleen maar als de lnb onder een hoek staat t.o.v. de rail, zie bijlages en dat is alleen maar bij de Wave Frontier.

[dorus43]

  Op 5-8-2020 om 14:49, Sprietje zei:

Het mag duidelijk zijn dat als de rail 5 graden verkeerd staat, dit grote gevolgen heeft voor de buitenste lnb's. De twee binnenste lnb's hebben daar minder last van. Dat de rail 5 graden verkeert staat is duidelijk want met de bout in de bovenste groef kan de rail gewoon niet schuiner dan 7 graden. Je kan dus van het begin af aan voor de buitenste twee satellieten nooit optimale ontvangst hebben gehad.
Ik ga voor je ook de afstanden van de lnb's uitrekenen.

Zou je ook aan kunnen geven welke lnb's je precies gebruikt i.v.m. de kopdiameter. Je mag me ook de kopdiameter even doorgeven als je die met een schuifmaat hebt opgemeten.



Vergroten

De kopdiameter van de 3 lnb's voor de Astra satellieten is 59.5  mm. Die voor de Hotbird is 29.7.

Ik ga nu de rail in de ochtend koelte omdraaien en tijdelijk de lnb afstanden gebruiken die Connexxion gaf.



[Sprietje]

Stel de lnb's in Herentals op een Triax 78 als volgt af:
- monteer de rail zodat de bout in het midden in de onderste groef zit
- monteer de lnb's zodat de kop 5-6mm ban de lnb-klem af staat
- stel de elevatie van de schotel zo in, dat de bovenzijde van de rail in de richting van de schotel horizontaal staat
- zet de rail met de hoek van 12 graden op de juiste schuinte waarbij de lnb voor de hotbird het laagst komt te staan
- plaats de lnb-houder van de Astra 19,2 tegen de lnb-arm

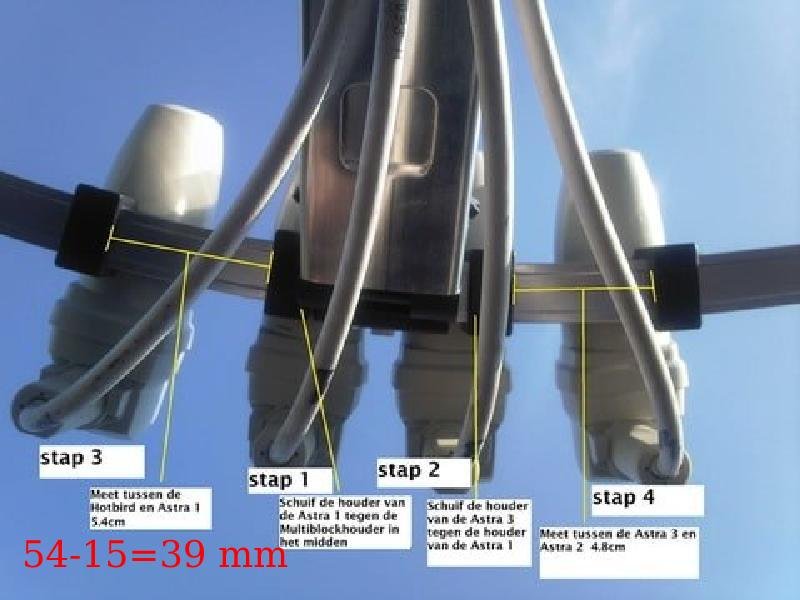

- de afstanden van de lnb's moeten als volgt worden afgesteld:
a- tussen de Hotbird 13 en de Astra 19,2 is 64,5mm
b- tussen de Astra 19,2 en Astra 23,5 is 44,5mm
c- tussen de Astra 23,5 en Astra 28,35 is 50mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.
Je schrijft dat de kopdiameter van de 3 lnb's voor de Astra satellieten is 59.5  mm. Die voor de Hotbird is 29.7.
Gezien de kopdiameters zijn deze afstanden niet in te stellen. Doe daarom het volgende:
- gebruik de smalle lnb met een diameter van 30mm voor de Astra 19,2 en gebruik voor de Hotbird een lnb met een kop van 59,5mm.
- de afstand tussen de Astra 19,2 en 23,5 kan dan precies 44,5mm worden
- de afstand tussen de Astra 23,5 en Astra 28,35 kan met de koppen tegen elkaar niet kleiner worden dan 58,5mm, dat is 8,5mm te groot. Dan komt de Astra 28,35-lnb dus 8,5mm verkeerd te staan. Dat kun je alleen maar oplossen door daar ook een smalle lnb voor te nemen.
- stel de skew van de lnb's als volgt af:
a- de Hotbird 13 op -3°
b- de Astra 19,2 op -4°
c- de Astra 23,5 op -7°
d- de Astra 28,35 op -10°
d.w.z., met de wijzers van de klok meegedraaid als je achter tegen de lnb's aan kijkt t.o.v. verticaal, niet t.o.v. de rail
- stel de elevatie van de schotel in op 30° on de Astra 19,2 te vinden
- draai de schotel totdat je de Astra 19,2 gevonden hebt.
- Ga nu de schotel fijntunen. Doe dit met uiterste precisie want dat bepaalt ook de signaalkwaliteit van de overige satellieten.



[dorus43]

Nogmaals bedankt Sprietje, morgen is dit mijn eerste job.

[a33]

  Op 5-8-2020 om 21:09, Sprietje zei:

Dat de rail met de punten omhoog staat, kan alleen maar als de lnb onder een hoek staat t.o.v. de rail, zie bijlages en dat is alleen maar bij de Wave Frontier.

Vergroten



Ja, je hebt gelijk.



Met even doordenken kom ik daar toch ook op uit. In de richting van de beam is de rail dan ook vlak.

(De horizon heeft daar dan niets meer mee te maken, wat ik eerst even dacht.)



Groet,

A33

6 augustus 2020 aangepast door a33

[Sprietje]

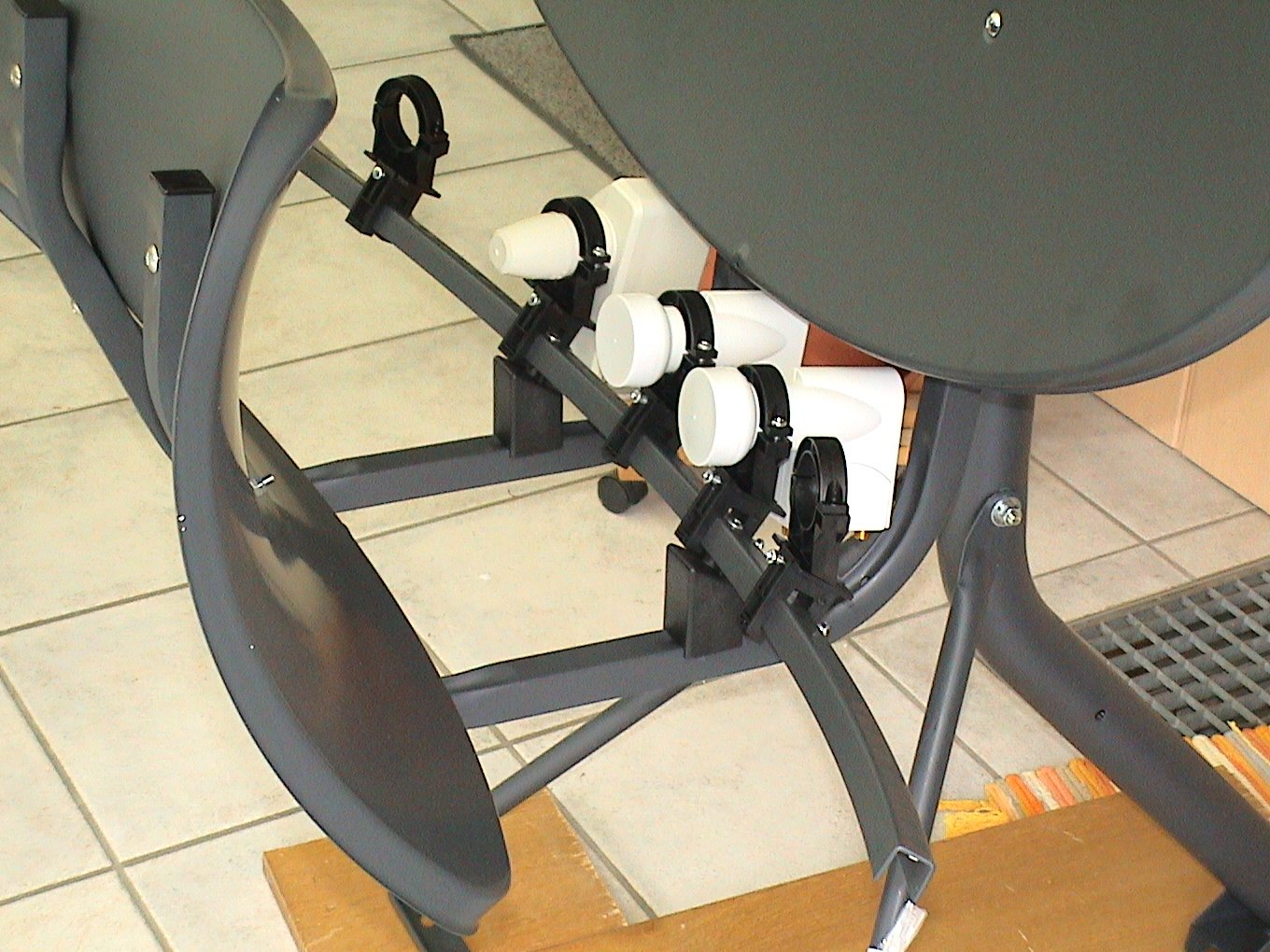

Dus om bij multifeed er voor te zorgen dat de lnb's enigszins maar het centrum van de schotel gericht is maar tevens ook dat de lnb's in de hoogte het spiegelbeeld van de Clarkebelt volgen, moet de rail achterover gekanteld zijn en moeten de lnb-houders een hoek maken met de rail zoals bij de Wavefrontier.

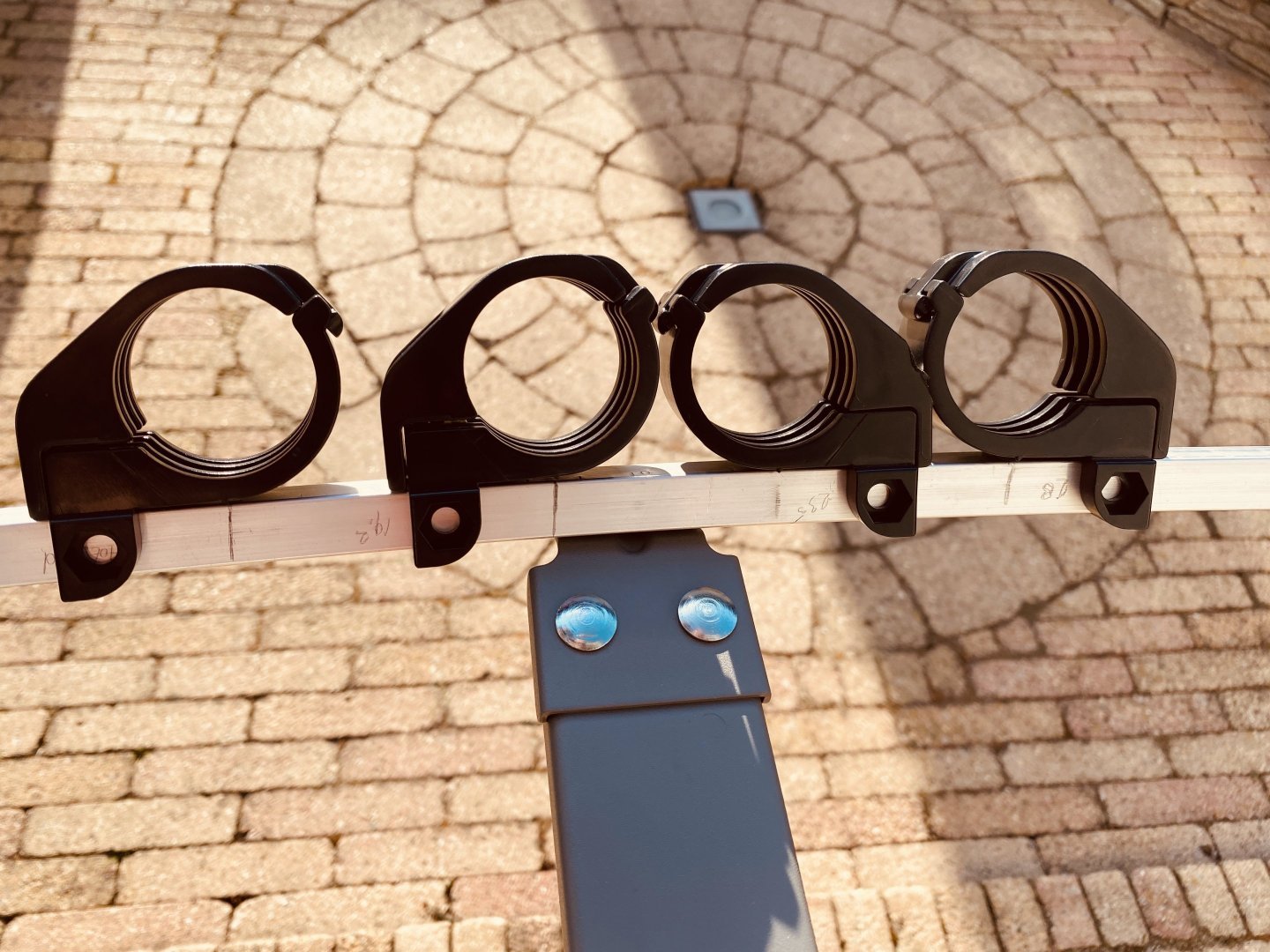

Bij een andere bekende multifeed schotel, de Maximum E-85 staan de lnb's niet onder een hoek t.o.v. de rail, immers er zit geen knik in de lnb-houders. Het kan bij deze schotel niet anders dan dat lnb's die ver naar buiten staan niet het maximale signaal geven omdat ze naar buiten toe lager staan dan de signaalwolk van de schotel. Dat speelt nog niet zo'n grote rol als de schotel voor slechts een paar satellieten gebruikt wordt die dicht bij elkaar staan maar bij de Maximum die 48 graden satellietbereik kan behappen zoals de specificaties aangeven natuurlijk wel. Dit is dus ook een niet goed doordachte schotel.

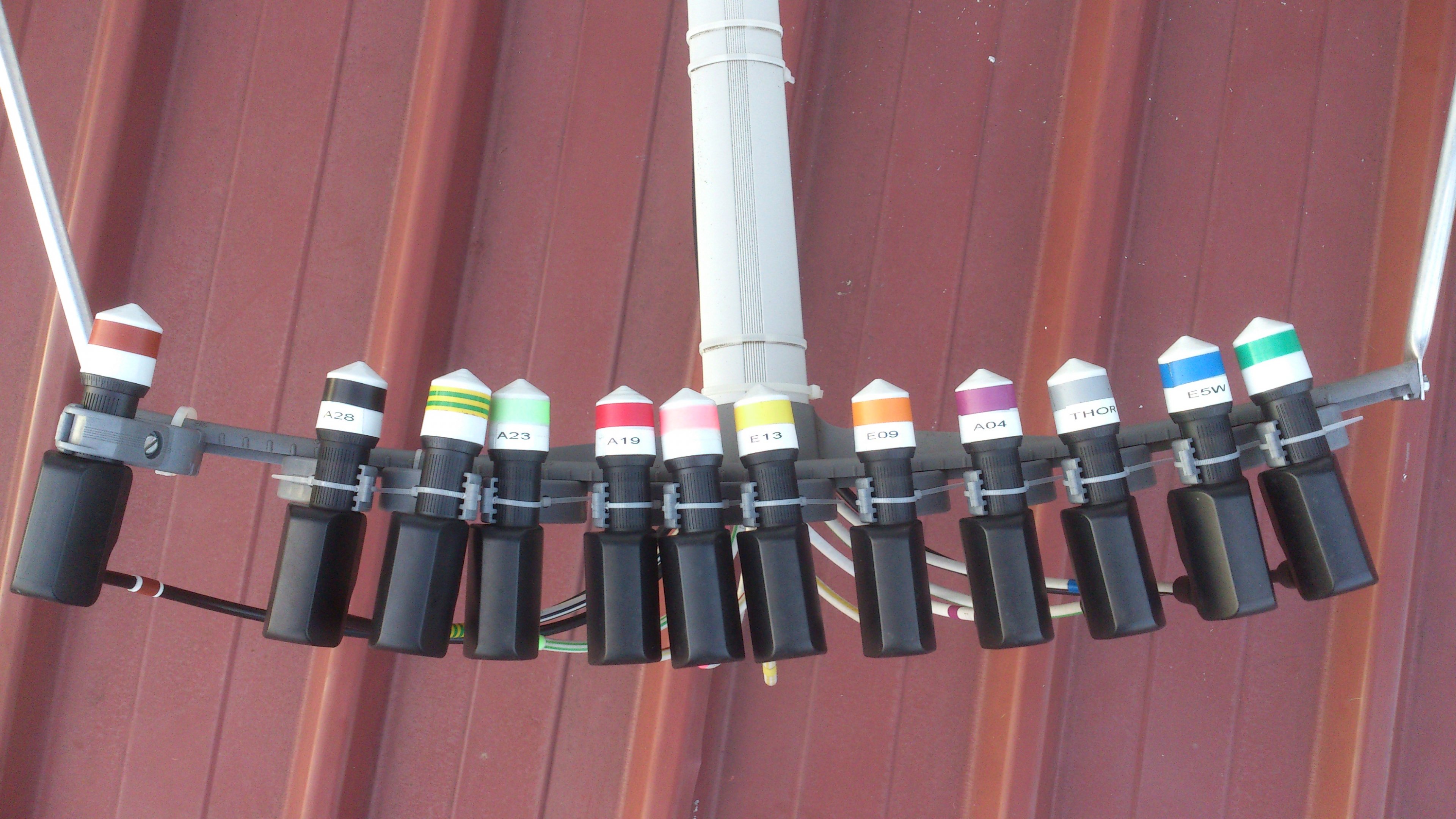

De rail van de Cahors schotel is van gietaluminium en daarvan is de rail zowel gebogen dat de lnb's een beetje richting centrum gericht zijn maar ook in de hoogte hol loopt om ze de Clarkebelt te laten volgen.







7 augustus 2020 aangepast door Sprietje

[dorus43]

@Sprietje

Vanmorgen heb ik de wijzigingen zoals je beschreven hebt nauwkeurig doorgevoerd.

Het goede nieuws is dat de signaalsterkte fel verbeterd zijn voor de drie Astra satellieten ( Astra 1 Duitse HD-zenders >95 %

idem voor de SD-BBC zenders De Nederlands talige zenders  zijn ook boven de 85 %)

Voor de Rai zenders is er ook een bescheiden verbetering rond 43 % de MediaSet  kanalen geven nu wel lage  waarden en af en toe stilstaand beeld wat voorheen niet het geval was. Het is in ieder geval een merkbare verbetering.👍 👍 👍



[RicardoBelli]

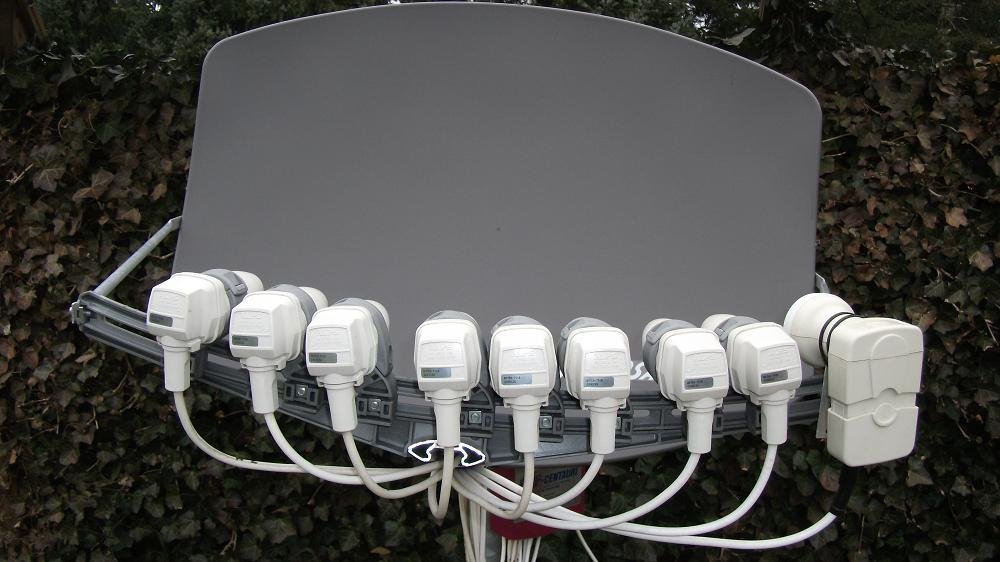

De rail van de big bi sat schotel  is toch van kunstof  ,ik hoop dat jij gelijk hebt  .

[Sprietje]

  Op 7-8-2020 om 09:00, dorus43 zei:

@Sprietje

Vanmorgen heb ik de wijzigingen zoals je beschreven hebt nauwkeurig doorgevoerd.

Het goede nieuws is dat de signaalsterkte fel verbeterd zijn voor de drie Astra satellieten ( Astra 1 Duitse HD-zenders >95 %

idem voor de SD-BBC zenders De Nederlands talige zenders  zijn ook boven de 85 %)

Voor de Rai zenders is er ook een bescheiden verbetering rond 43 % de MediaSet  kanalen geven nu wel lage  waarden en af en toe stilstaand beeld wat voorheen niet het geval was. Het is in ieder geval een merkbare verbetering.👍 👍 👍

Vergroten

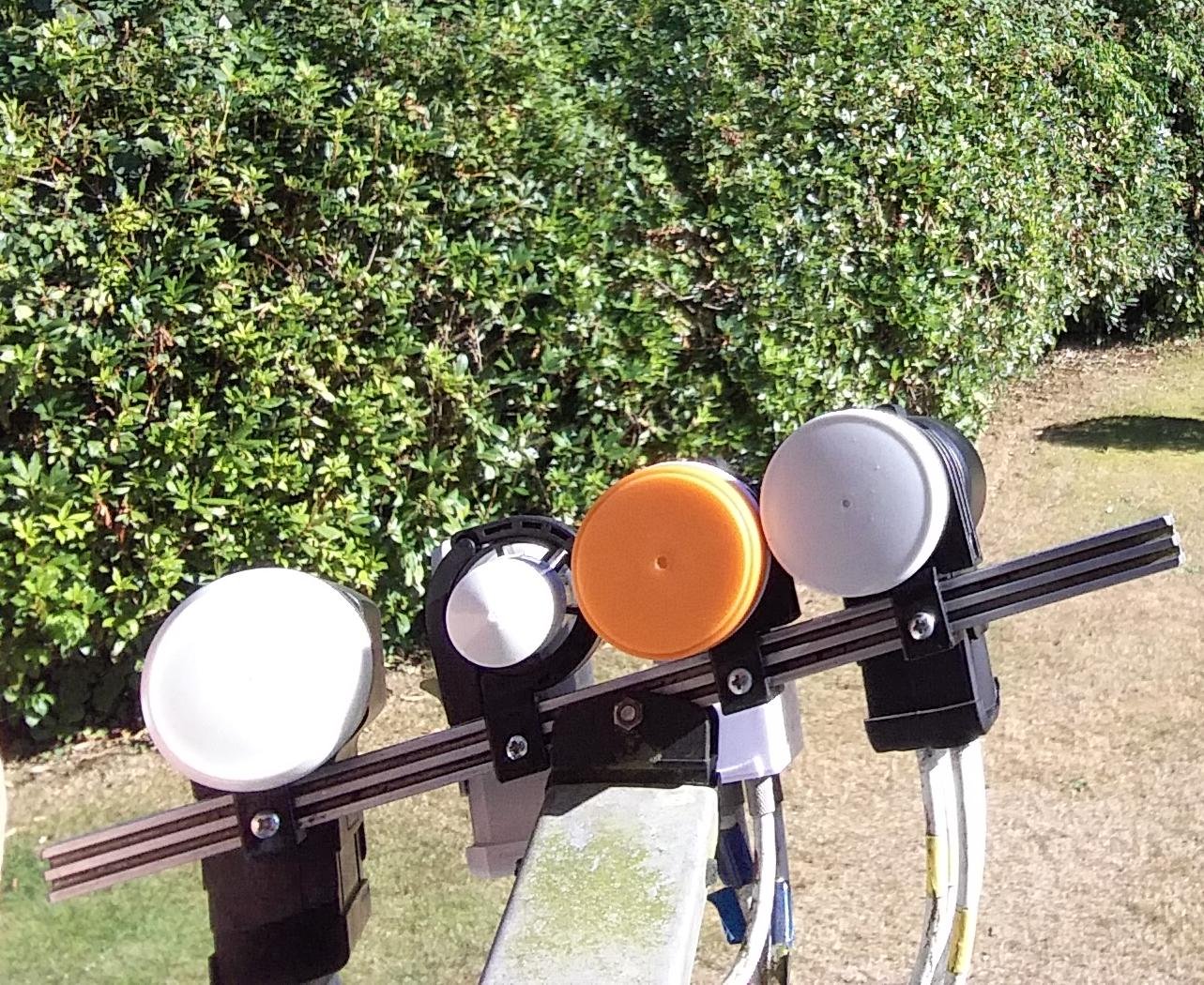

Maak eens een foto van de lnb's van voren genomen dus je telefoon tegen de binnenzijde van de schotel leggen. Graag goed horizontaal genomen.





  Op 7-8-2020 om 09:09, RicardoBelli zei:

De rail van de big bi sat schotel  is toch van kunstof  ,ik hoop dat jij gelijk hebt  .

Vergroten

Klop, de rail is van kunststof.

7 augustus 2020 aangepast door Sprietje

[dorus43]

Van uit de schotel gezien, lukt  me dat op het ogenblik niet. (Wegens de stand van de zon) Ik kan het wel later maken.

[Sprietje]

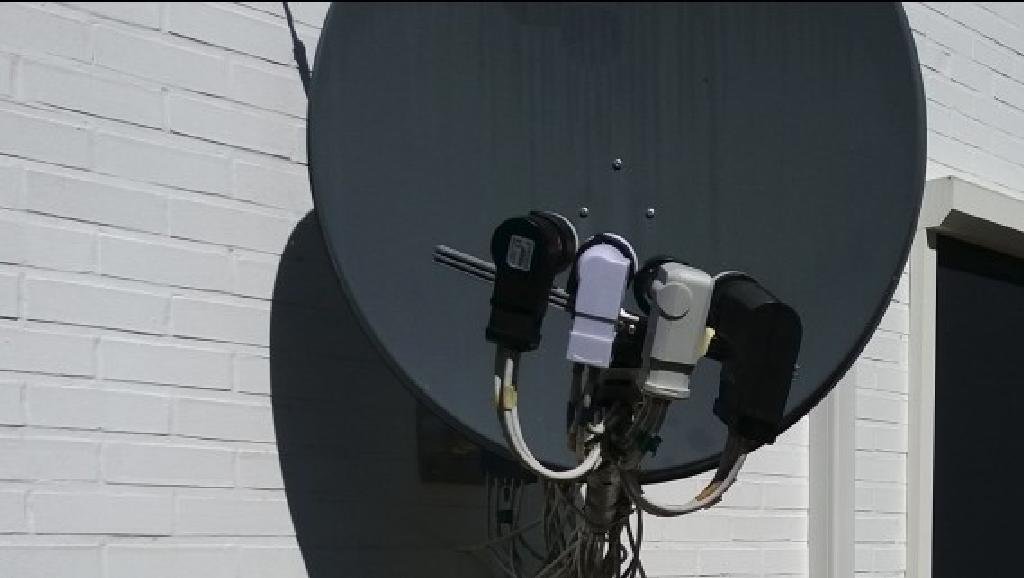

De rail staat 18 graden schuin. Ik had opgegeven 12 graden schuin. Dat verklaart waarom je de Hotbird slecht ontvangt.

Ik krijg ook de indruk dat de schuinstand (skew) van de lnb's ongeveer allemaal hetzelfde staan terwijl ik toch aangegeven het tussen de 3 en de 10 graden.

[dorus43]

Hoe kan ik dit naukeurig doen ik had jouw hoeken  uitgeprint en op zicht ter plaatse

getracht in te schatten  blijkbaar is deze methode onvoldoende.

[Sprietje]

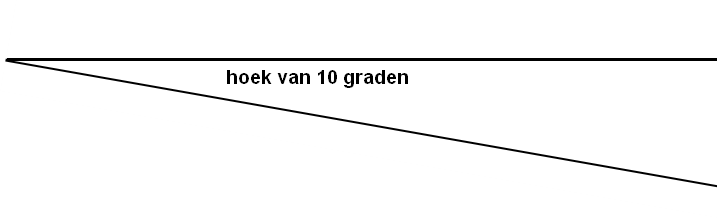

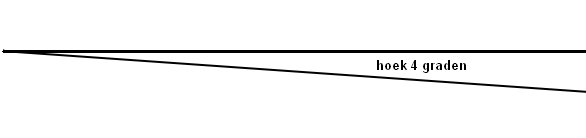

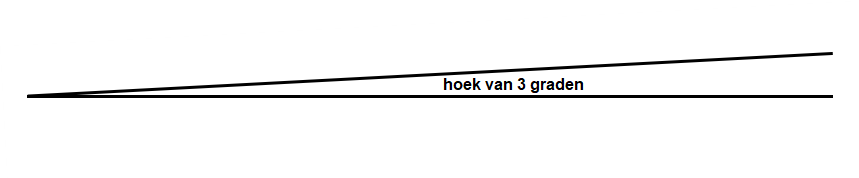

Uitprinten en op een stukje karton plakken en dan uitknippen. Dat op de rail leggen en er een waterpasje bovenop leggen.
Nu alles al gemonteerd is kun je het ook zo doen:
Als het goed is staan de twee buitenste lnb-klemmen 170mm van elkaar hart op hart. Bij een hoek van 12 graden moet de klem van de Hotbird 35mm lager staan dan de klem van de Astra 28,35. Die 35mm is de sinus van 12 graden (=0,2079) x 170mm.
Plaats dus een vulling van 35mm dik op de Hotbird klem en leg dan een waterpas op de vulling en de Astra 28,35-klem. Nu moet hij mooi waterpas staan.



[dorus43]

O.k. dank je
