Schotel uitrichten op Astra 1 en 3 m.b.v. de Satlink WS-6933

[Sieds]

Beste,

Ik heb een trias 88cm schotel met een Relook RE-43TMD80 twin monobloc 4.3” die met 1 kabel is aangesloten op de ontvanger.

Deze probeer ik met mijn SATLINK WS-6933 op Astra 1 19.2 en Astra 3 23.5 af te stellen voor de ontvangst van Canal Digitaal.

Voor de Astra 1 lijkt het te lukken (ik krijg in ieder geval een piepsignaal te horen en de S en Q indicatoren slaan uit), maar voor de Astra 3 slaat alleen de signaalsterkte uit naar zo’n 75%, de Q doet niets en er is geen piepsignaal te horen.



Onderstaand mijn huidige instellingen. En aangezien er bij de diverse frequenties wel heel veel hetzelfde is en ik ook wel eens begrepen heb dat de polarisatie van Astra 3 horizontaal moet zijn (die staat nu op verticaal) kan ik mij voorstellen dat het allemaal niet goed werkt. Daarnaast vraag ik mij af of de DisEqc Mode wel juist is.

Kan iemand mij aan de juiste instellingen helpen?



Astra 1 19,2                      Astra 3  23,5

LNB type:                           Universal             Universal

Low freq:                           09750                  09750

High freq:                          10600                  10600

TP Num :                           01                         01

Freq:                                   11739                  11739

Symb:                                 27500                  04936

pol:                                     V                           V

22K:                                    AUTO                   AUTO

DisEqC Mode:                   Unicable              Unicable

IF Channel:                        SCR1                    SCR1

Center Freq:                     1284                     1284

LNB spanning:                  13v/18v               13v/18v



En als de DisEqC Mode op DiSEqC1.0/1.1 gezet moet worden, wat moeten dan voor beide satellieten de setting zijn voor DiSEqC1.0 en voor SiSEqC1.1?



Dank!!

[Martin1946]

Als je naar https://www.dishpointer.com/ gaat kan je precies nagaan waar je de schotel  op moet uitrichten en ook afstellen .

diseqc  1.0 of 1.1 is ok en is je monoblok wel geschikt voor een 88cm schotel.



9 september 2020 aangepast door Martin1946
aanvulelle bericht

[Old Satterhand]

12 minuten geleden, Martin1946 zei:

Als je naar https://www.dishpointer.com/ gaat kan je precies nagaan waar je de schotel  op moet uitrichten en ook afstellen .

diseqc  1.0 of 1.1 is ok en is je monoblok wel geschikt voor een 88cm schotel.





Maar dan moet je wel de juiste gegevens invoeren. De transponder die je nu hebt in gesteld bestaat al een jaar niet meer op Astra 1.

DiseqC moet natuurlijk 1.0 zijn, gebruik gewoon de default waardes.



Maar voor dit soort problemen hebben we iemand op dit forum die je geweldig kan helpen.

Sprietje, kom er maar in!

9 september 2020 aangepast door Old Satterhand
foutje bedankt

[Sieds]

22 minuten geleden, Martin1946 zei:

Als je naar https://www.dishpointer.com/ gaat kan je precies nagaan waar je de schotel  op moet uitrichten en ook afstellen .

diseqc  1.0 of 1.1 is ok en is je monoblok wel geschikt voor een 88cm schotel.





1 minuut geleden, Sieds zei:

De discussie over de monoblok heb ik ook al eens met sprietje gehad. We gaan einde van het jaar in centraal Portugal wonen en daar moet de afstand van de 2 koppen 55mm zijn. en de afstand is precies 55 mm, dus dat zou moeten werken. Ik heb de schotel een paar weken terug geplaatst en toe proberen uit te richten. en daar ondervond ik de beschreven problemen



9 september 2020 aangepast door Sieds
bij verkeerd antwoord geplaatst

[Old Satterhand]

Sprietje is kennelijk even druk met Formule 1 perikelen....

Als je een lock op de astra 3 wilt hebben moet je wel de juiste symbolrate invoeren. Dat moet zijn 29900 kB.

[Sprietje]

Beste Sieds



Je hebt denk ik niet helemaal het juiste block. Zover ik weet staan de koppen van de Relook RE-43TMD80 twin monobloc 4.3 hart op hart 50mm uit elkaar. Meet je dit over de pijpjes heen van 23mm, dan zou je dus 73mm moeten meten.
De afstand in Pedrógão de São Pedro, Portugal moet op een Triax 88 55mm zijn, een afwijking van 5mm dus.
Nu is dat nog niet zo heel erg want de Astra 19,2 is daar behoorlijk sterk dus als je de schotel uitricht op de Astra 23,5, ontvang je de Astra 19,2 ook nog wel voldoende.

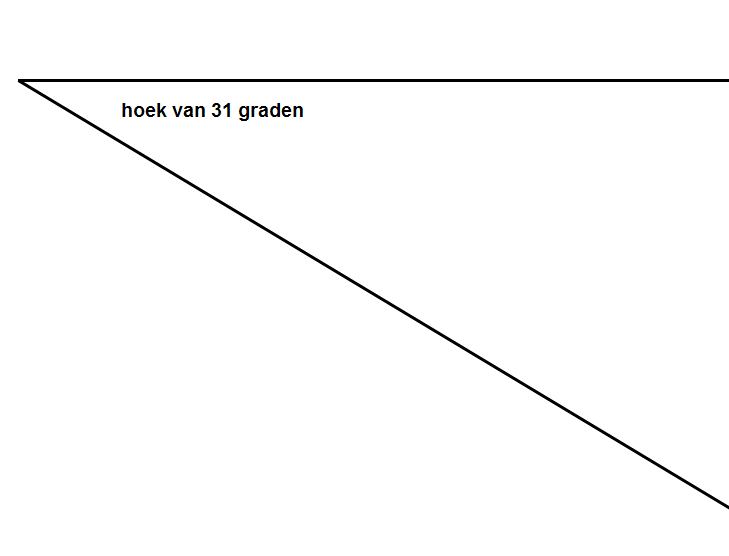

Zorg dat de kop van de Astra 23,5 in de klem staat. Zet het monoblock 31° schuin, zie bijgevoegde hoek waarbij de kop van de Astra 19,2 een stuk lager staat.
Ik ga er van uit dat de Astra 19,2 diseqc-positie 1 heeft en Astra 23,5 diseqc-positie 2 maar ik kan dat nergens lezen in de technische beschrijvingen.
Je moet de ontvanger instellen op diseqc 1.0 instellen.





9 september 2020 aangepast door Sprietje

[Sieds]

18 minuten geleden, Sprietje zei:

Beste Sieds



Je hebt denk ik niet helemaal het juiste block. Zover ik weet staan de koppen van de Relook RE-43TMD80 twin monobloc 4.3 hart op hart 50mm uit elkaar. Meet je dit over de pijpjes heen van 23mm, dan zou je dus 73mm moeten meten.
De afstand in Pedrógão de São Pedro, Portugal moet op een Triax 88 55mm zijn, een afwijking van 5mm dus.
Nu is dat nog niet zo heel erg want de Astra 19,2 is daar behoorlijk sterk dus als je de schotel uitricht op de Astra 23,5, ontvang je de Astra 19,2 ook nog wel voldoende.
Zorg dat de kop van de Astra 23,5 in de klem staat. Zet het monoblock 31° schuin, zie bijgevoegde hoek waarbij de kop van de Astra 19,2 een stuk lager staat.
Ik ga er van uit dat de Astra 19,2 diseqc-positie 1 heeft en Astra 23,5 diseqc-positie 2 maar ik kan dat nergens lezen in de technische beschrijvingen.
Je moet de ontvanger instellen op diseqc-positie 1.0 instellen.







Hoi Sprietje,



De discussie over het monobloc hebben wij eind oktober vorig jaar ook gehad :). Gemeten over  de buitenkanten van de pijpjes is de afstand 78 mm. Minus 23 mm (de dikte van de pijpjes) is de afstand dus toch 55mm.

Zou je nog even de overige instellingen kunnen nalopen en kunnen aangeven wat fout is en wat het dan wel moet zijn?



Hartelijk dankl!

[Martin1946]

Mijn inziens is het monoblok 4.3 niet geschikt voor een 88 cm schotel je kan het beste 2 enkele lnb's plaatsen een houdertje voor 2 losse lnb's is zo te plaatsen ik gebruik triax ben zeer tevreden .

Trouwens wat voor receiver heb je .

download de canal digitaal zenderlijst daar staan de frequenties ook op .

Vul de juiste frequentie in bij zenders zoeken bijv. BVN op de astra1

Stel je schotel af met behulp van  https://www.dishpointer.com/   en een kompas  tv aanzetten op de zender zetten je vrouw of iemand ander bij de tv zetten en gaan zoeken bij beeld laat je vrouw of iemand anders roepen :   BEELD .

Zo heb ik dat ook gedaan en alles is prima .

Veel plezier en succes  vanuit een zonnig Bourgogne France

[Sieds]

Ik heb een VU+ Zero 4K receiver

[Martin1946]

Dan moet het niet moeilijk zijn ik heb de Vu Solo2 en een Vu +Uno 4kse

Heb je deze nieuw  of heb je deze al eerder gebruikt.



9 september 2020 aangepast door Martin1946

[Sieds]

30 minuten geleden, Martin1946 zei:

Dan moet het niet moeilijk zijn ik heb de Vu Solo2 en een Vu +Uno 4kse

Heb je deze nieuw  of heb je deze al eerder gebruikt.



Ik heb hem nieuw gekocht

[Martin1946]

Heb je dan Open PLI of VTi geïnstalleerd  dat moet anders werkt het niet , Ik  gebruik alle 2 mijn voorkeur gaat uit naar vti , op deze site staat de Vti instalatie tutoriol van Jurgen .





[Sieds]

Er is Vti geïnstalleerd door de leverancier en de Canal Digitaal zenderlijst is ingeladen.

[Martin1946]

ok

[Sprietje]

Nou, als de afstand 55mm is, dan past hij perfect daar in Portugal. Twee losse lnb's heeft helemaal geen voordeel. Zorg dat het monoblock op de juiste schuinte staat van 31 graden. Print die hoek uit of teken hem over van je laptopscherm. Die driehoek knip je uit en plak je even achterop het monoblock.
Als je niet precies weet waar de Astra 23,5 staat, bepaal het dan met de zon. Morgen om 11:34 uur staat de zon precies in de richting van de Astra 23,5. Richt de schotel dan uit met de plakbandmethode. De schotel moet ongeveer op een elevatie van 34 graden ingesteld worden.
Een makkelijke zender om de Astra 23,5 te vinden is Ocko op positie 237 van de CD-zenderlijst. Eenmaal gevonden gewoon de ongecodeerde zender TV Drenthe op positie 76 gebruiken om hen op maximale signaalkwaliteit uit te richten.
