Opstelling voor 4 satellieten en 8 receivers?

[Satje01]

Ik haak hier even in.

Let op ik heb een triax 88cm met multi feed houder.

Sluit ik de lnb,s aan dan super beeld en geluid.

Nu het volgende probleem waar ik mee zit.

Ik wil zoek een switch waar 4 lnb;s in kunnen en dan naar 8 gebruikers. (i.v.m. Opnemen en ander kanaal kijken.)

Dus in principe naar 4 ontvangers.

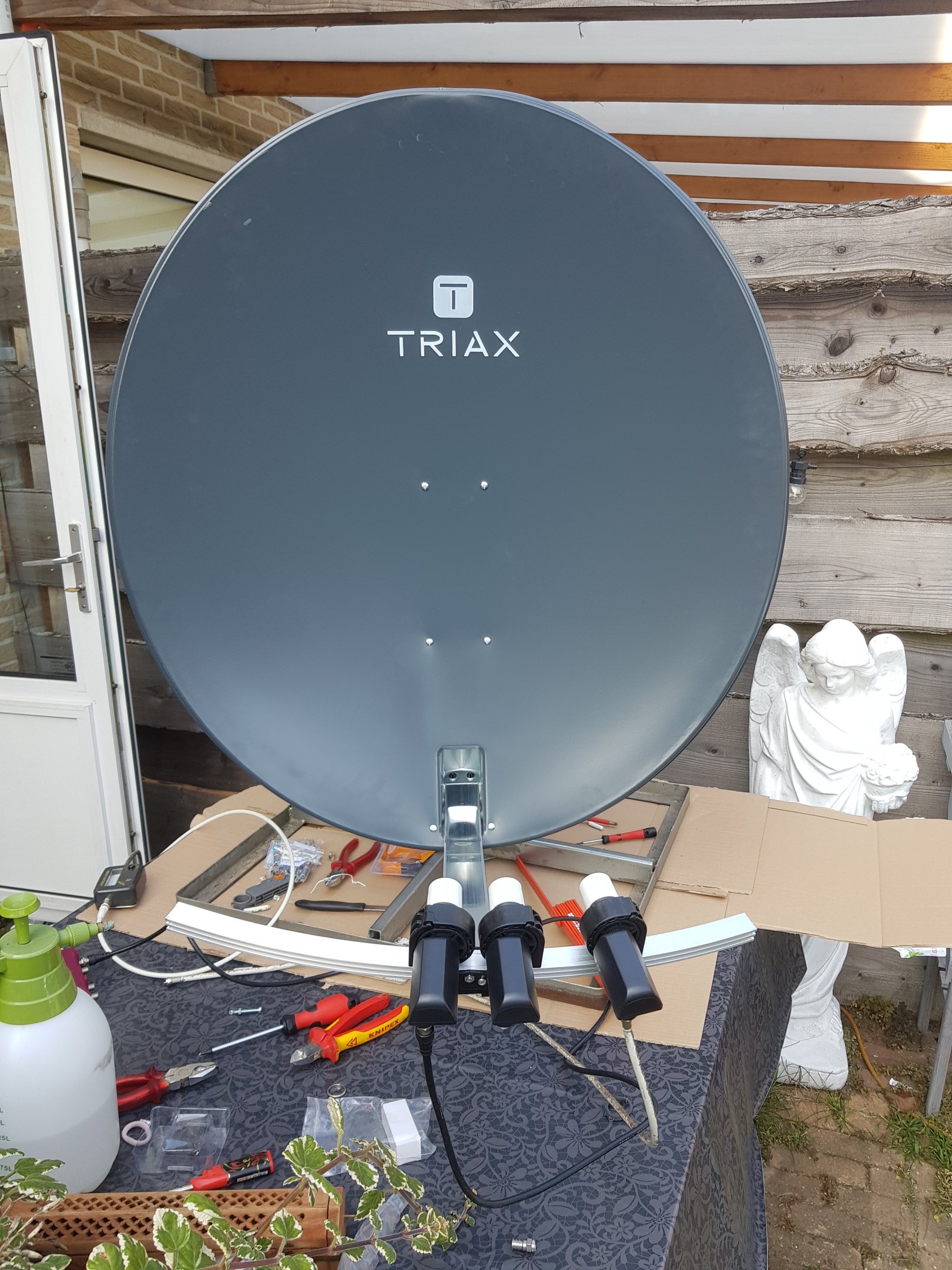

Op de foto, s is de spullen wat ik heb.

Ik dacht het goed te hadden gekocht.

Maar op 1 of ander manier doe ik iets fout met de switch.



Let wel de schotel staat op een test tafel.

Daarna als alles loopt komt het op een plat dak.

Ik hoor graag van jullie.





[bellejt]

mss zelf een topic openen en niet het topic van iemand anders pikken.Zo geraakt alles door elkaar en daar is topicstarter niks mee geholpen

[Sprietje]

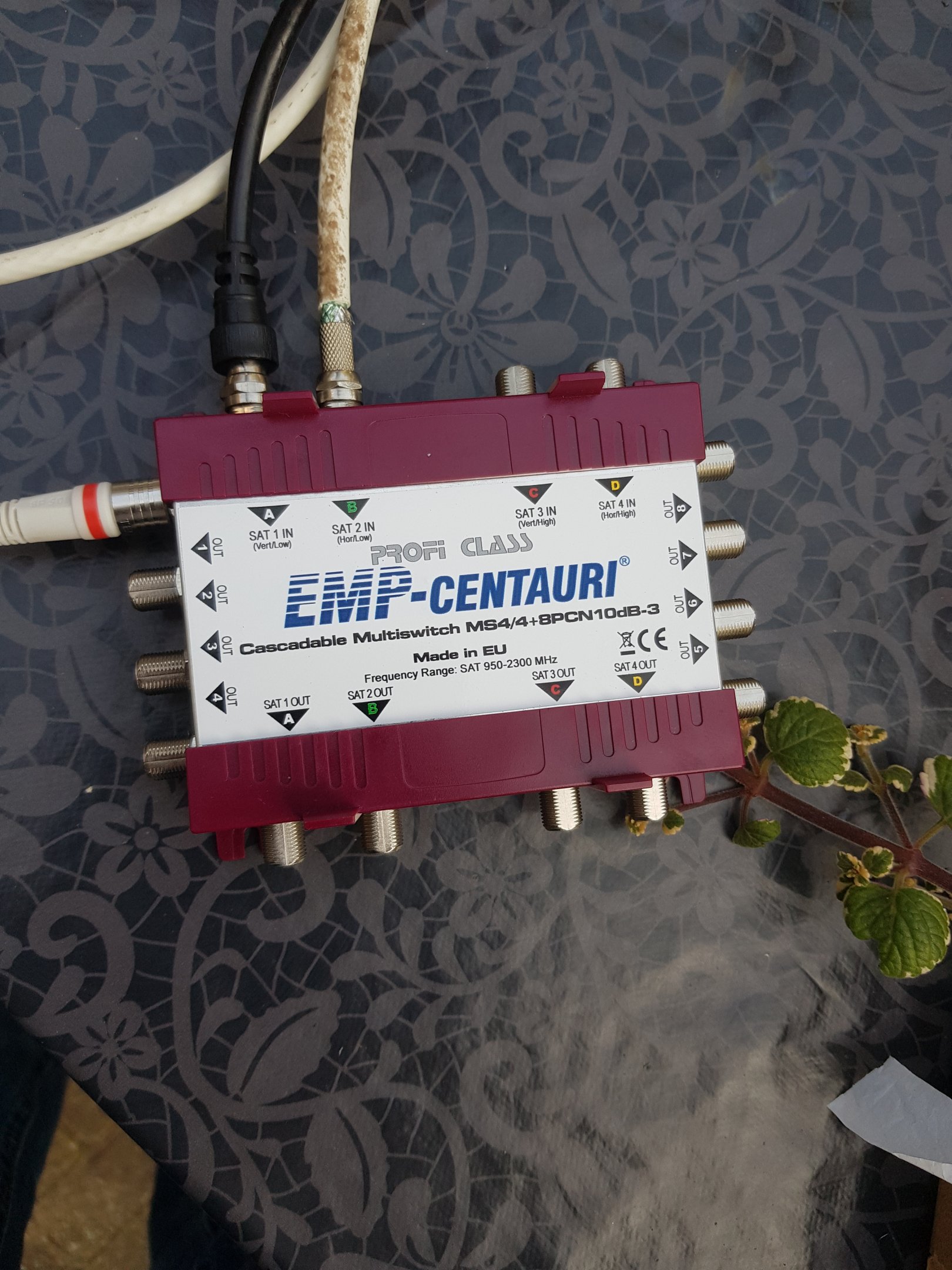

De switch die je laat zien is voor 1 lnb in en 8 aansluitingen.
Je kunt 2 dingen doen.
Of je gebruikt voor alle vier de lnb's octo-lnb's die 8 aansluitingen hebben maar dan heb je ook 8 stuks 4/1-diseqc-switches nodig.
Eenvoudiger is het om een 17/8 multiswitch te nemen.
Deze heeft 16 ingangen en 8 uitgangen. De 16 ingangen heb je nodig voor 4 stuks Quattro-lnb's welke met vier coaxkabels op de multiswitch aangesloten moet worden. Het is wel zo dat de multiswitch meestal een 230v aansluiting heeft die binnen (in een afgesloten ruimte zodat hij droog staat) geplaatst moet worden.

[Satje01]

Wat is stabieler



 vier de lnb's octo-lnb's die 8 aansluitingen hebben maar dan heb je ook 8 stuks 4/1-diseqc-switches



of



17/8 multiswitch  met 4 stuks Quattro-lnb's

[Sprietje]

Bedenk dat als je 4 stuks octo-lnb's gaat gebruiken, er 32 coaxkabels langs de lnb-arm gevoerd moeten worden. Dat gewicht kan een Triax-arm nooit dragen. Dan moet hij al heel erg goed geschoord worden. Met 4 stuks quattro-lnb's heb je "maar 16 coaxkabels" nodig. Daarvoor moet de arm ook al geschoord worden.

[Satje01]

Ik ben al aan het brainstormen

[a33]

Of je neemt een unicable/JESS multiswitch, en wideband LNBs.

Scheelt een hoop kabels.



Of ben je (voorlopig) gebonden aan legacy-aansluitingen?

[Sprietje]

Om bij EMP-Centauri te blijven, zou je deze multiswitch moeten hebben.
Aan de bovenzijde zie je de 4 aansluitingen voor de Quattro-lnb's van de 4 satellieten A, B, C en D.
Onder de 8 aansluitingen.



Ja natuurlijk kan een Unicable/JESS multiswitch ook maar daar hangt wel een prijskaartje aan. Dat wordt pas aantrekkelijk als je 16 of 32 aansluitingen nodig hebt of nog meer. Ook moeten je ontvangers dan wel met Unicable 2 overweg kunnen.

[Satje01]

18 uren geleden, a33 zei:

Of je neemt een unicable/JESS multiswitch, en wideband LNBs.

Scheelt een hoop kabels.



Of ben je (voorlopig) gebonden aan legacy-aansluitingen?

Dank je wel

Hier ga ik mij even in verdiepen.



18 uren geleden, Sprietje zei:

Om bij EMP-Centauri te blijven, zou je deze multiswitch moeten hebben.
Aan de bovenzijde zie je de 4 aansluitingen voor de Quattro-lnb's van de 4 satellieten A, B, C en D.
Onder de 8 aansluitingen.



Ja natuurlijk kan een Unicable/JESS multiswitch ook maar daar hangt wel een prijskaartje aan. Dat wordt pas aantrekkelijk als je 16 of 32 aansluitingen nodig hebt of nog meer. Ook moeten je ontvangers dan wel met Unicable 2 overweg kunnen.

Dank je wel.

Deze was ik ook al tegen gekomen.

Als ik hiermee verder ga dan moet de switch buiten liggen.

Dus moet ik even kijken of ik hiervoor iets voor maakt.

Zodat er geen water en vocht bij kan komen.

[Sprietje]

De EMP Centauri MS17/8PIU-6  multiswitch kost in Duitsland rond de €150,- en in Nederland €199,-
4 stuks Inverto Black Premium Quattro lnb's kosten in Nederland 4x€21,50 = €86,-

Dat is de goedkoopste oplossing voor 8 aansluitingen op 4 satellieten.

Je moet wel alle 8 de coaxkabels van buiten het huis invoeren. Het voordeel kan zijn dat je de kabels buiten al naar de juiste plaats kunt brengen om ze naar de verschillende plaatsen te brengen. Met het Unicable-systeem kun je doorlussen of splitsen maar dat moet dan wel binnen gebeuren. Afhankelijk van de situatie kan het een of het ander prettiger zijn.



[Satje01]

Dank voor jullie informatie allemaal.

Ik heb het zo opgelost.

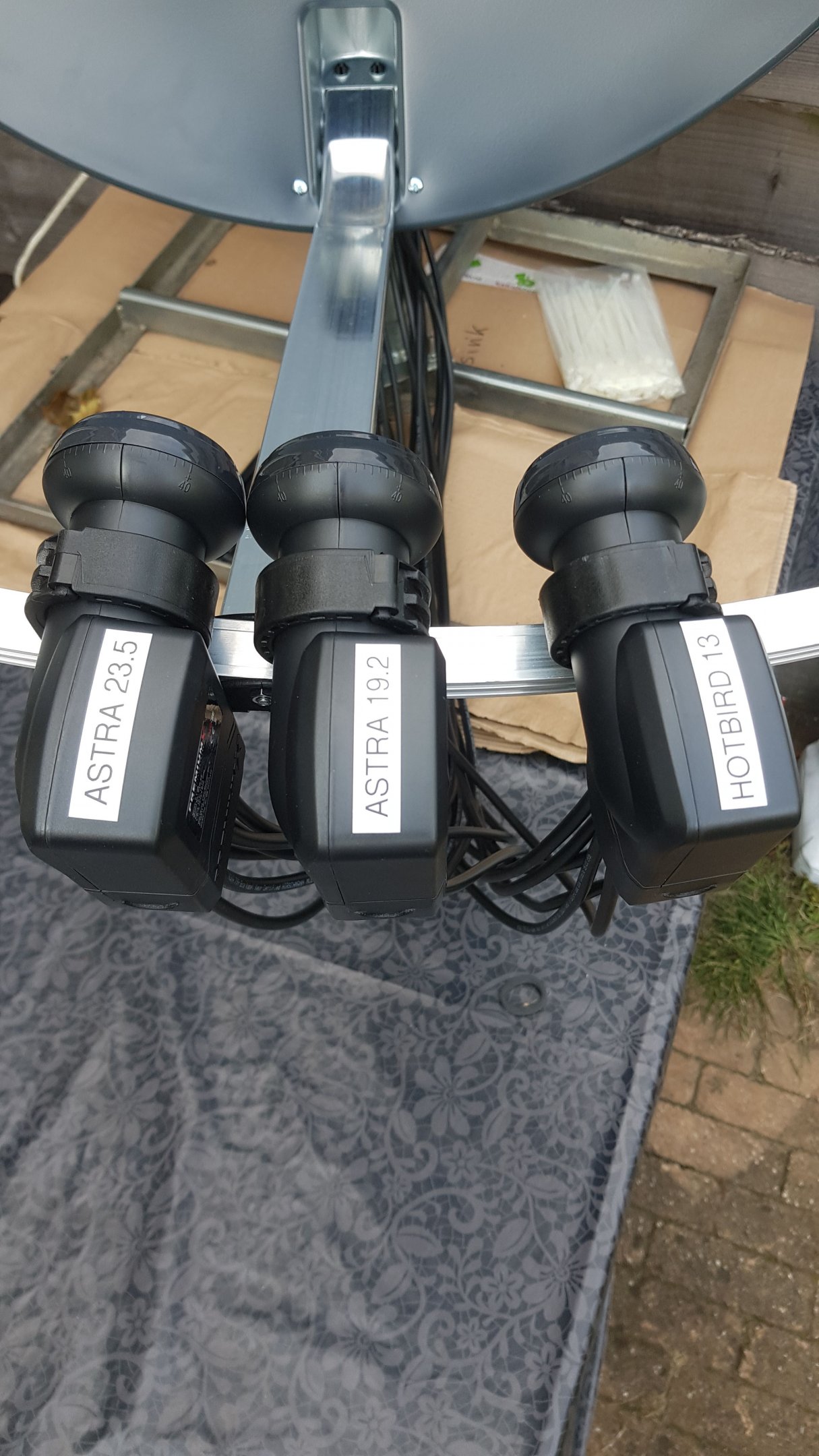

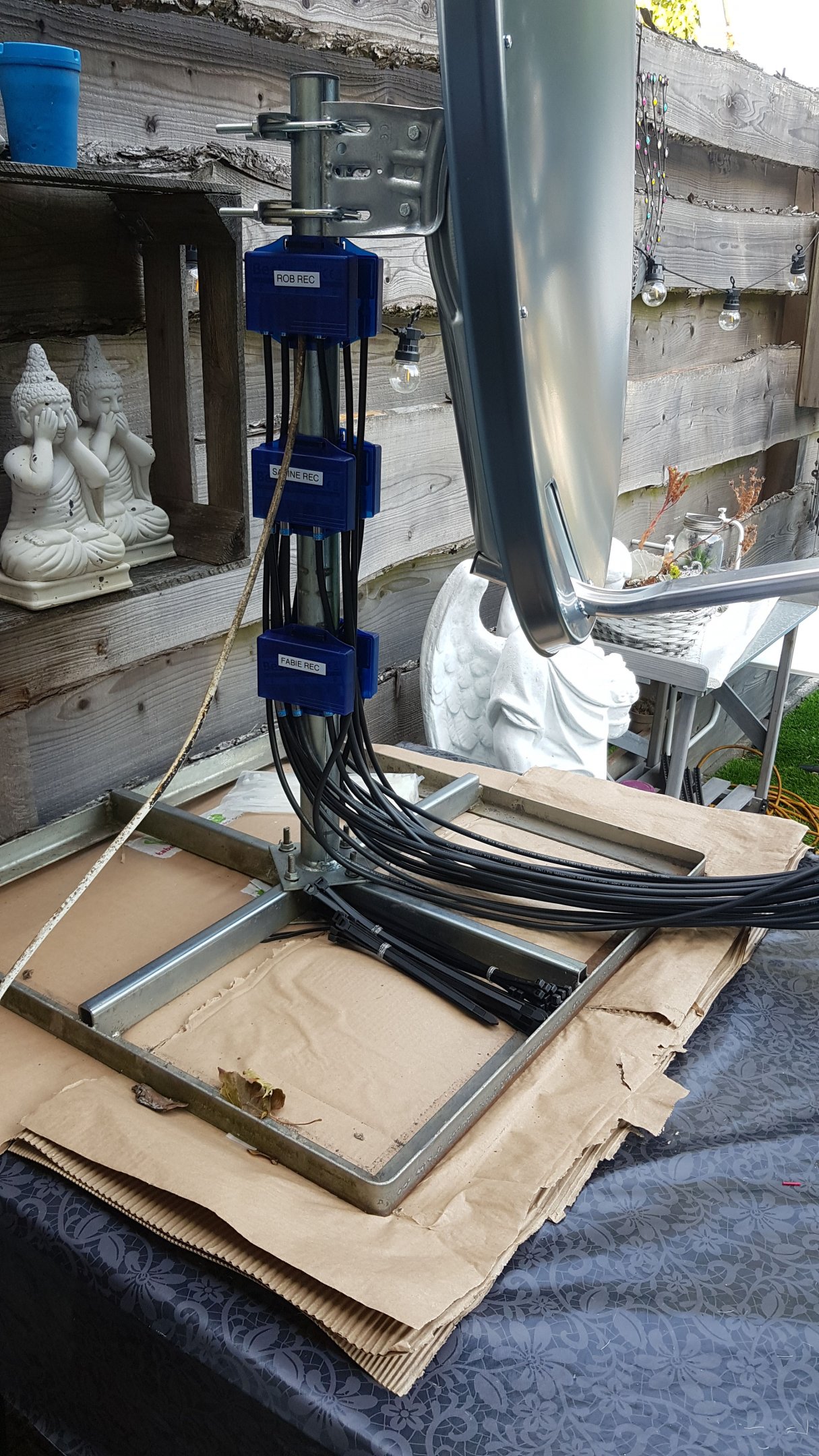

8 4/1 switch  3 octo Premium X  uhd  4K



Lnb 4 komt op dezelfde manier. die is alleen voor kijken geen opname

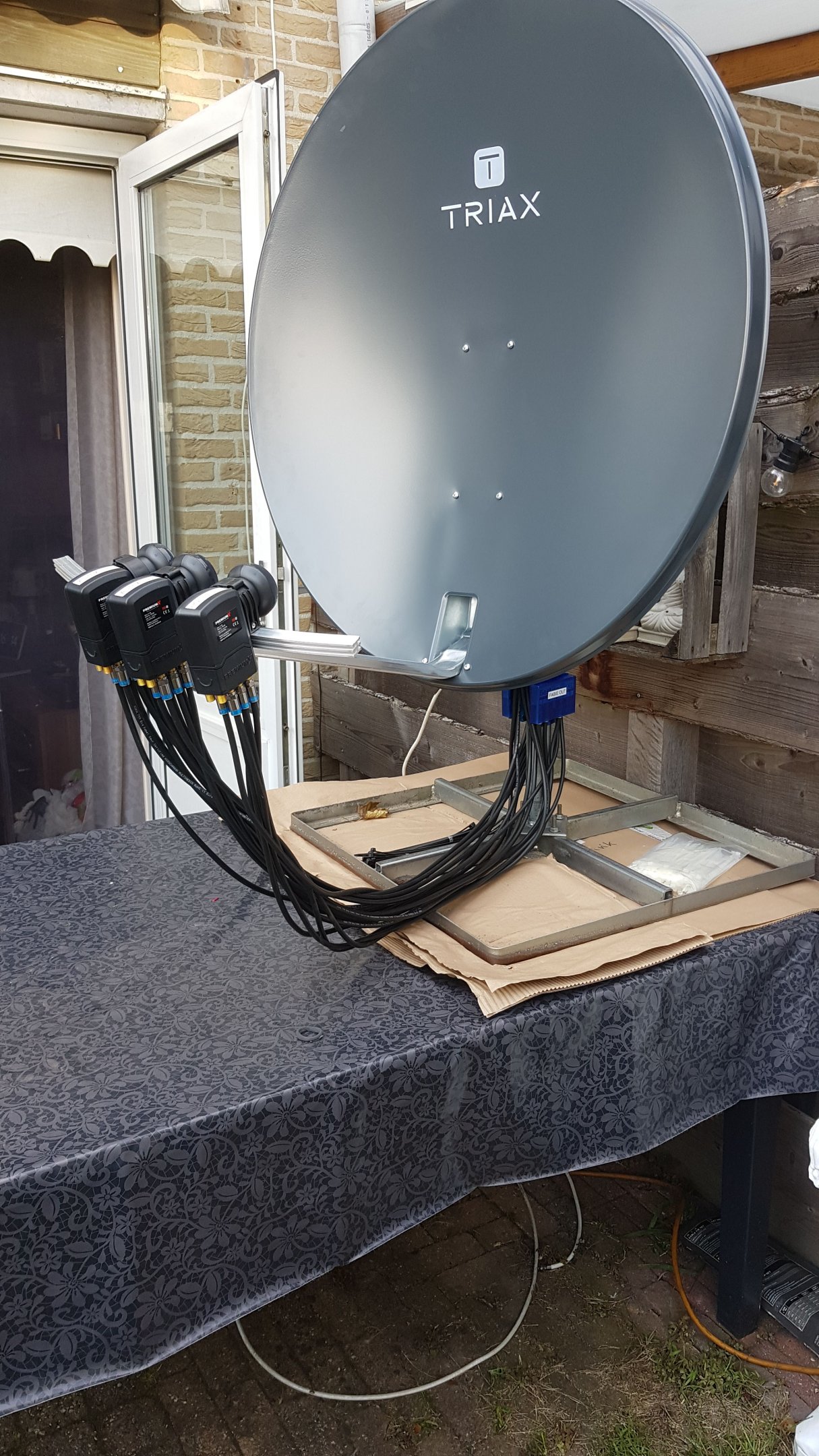

Een beugel wordt gemaakt voor ondersteuning van de schotel arm.

De tekst op de lnb is alleen even voor geheugensteun. tja leeftijd he.

De los liggende kabels komen in een soort kabel goot water dicht.



24 september 2020 aangepast door Satje01

[Sprietje]

Kijk je uit dat je door het gewicht de arm nu al niet omlaag buigt en blijvend doorgezakt blijft.

Als je de schoren gaat maken mag er niets aan de arm hangen, dus de kunststof houder met rail uit de arm trekken zodat al het gewicht er af is.

[Satje01]

yeps dat had ik ook al in gedachten

Moet zo wie zo even nog alles goed aandraaien en schoren

komt allemaal goed.

Want nu staat hij op de tafel.

en uitgericht op alle satellieten zo rond de 14 a 18 db.

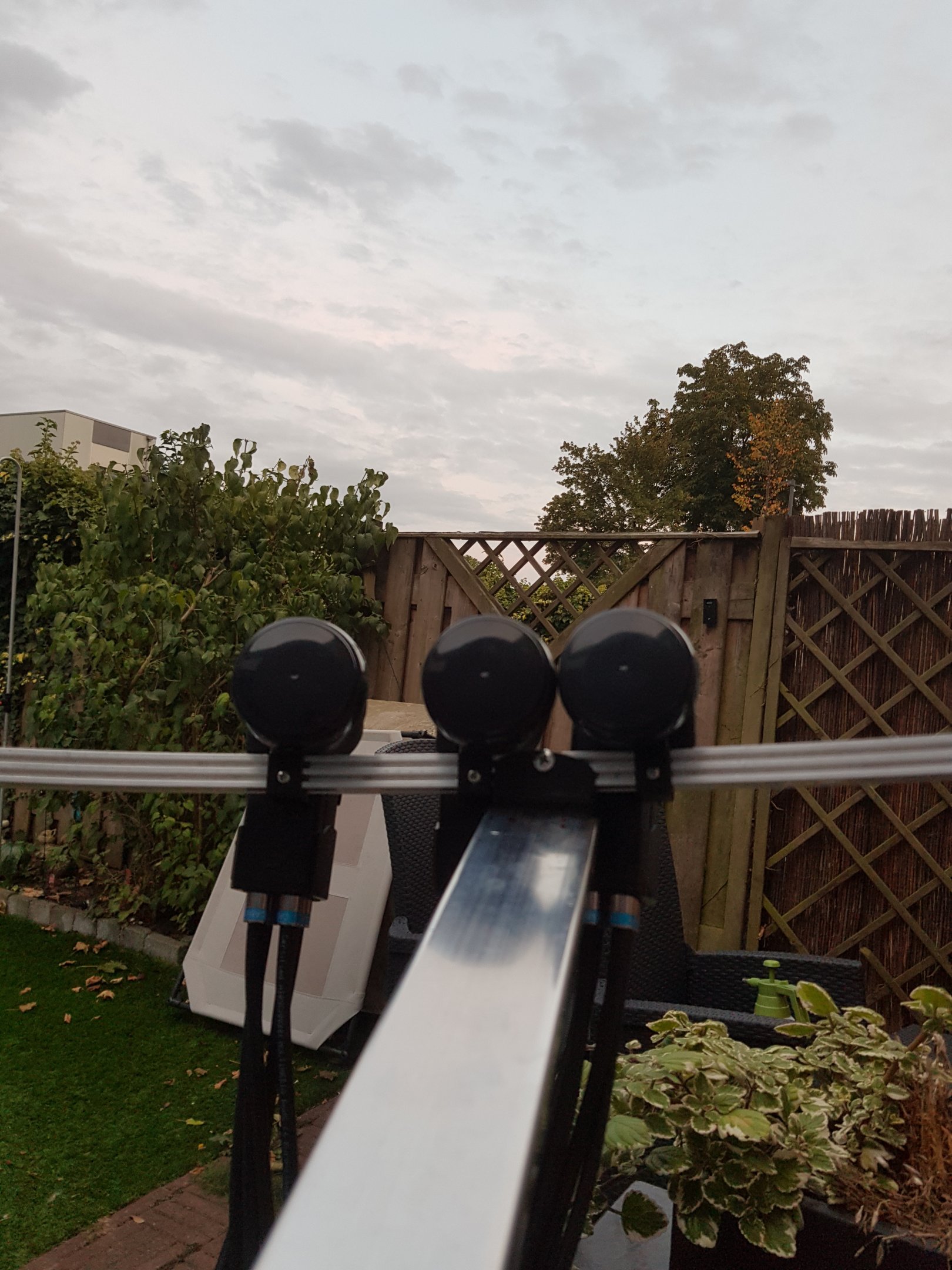

En er staat nog een boom in de weg.





24 september 2020 aangepast door Satje01

[Sprietje]

Nou dat boompje staat nog niet in de weg maar ja over een aantal jaren?

[Tonskidutch]

Nou het ziet er wel netjes uit hoor.

Maar een Buda beeld achter de schotel en daarnaast een beeld van een engel is vragen om problemen
