multifeed antenne

[Gast willyknyff]

Kan iemand mij uitleggen hoe ik een multifeed antenne moet installeren op een 88 cm.  Triax schotel , Triax multirail met Relook single LNB's om Hotbird 13,Astra1,2 en 3 te kunnen ontvangen ?
Ik ben woonachtig in Houffalize België. De schotel staat momenteel met een duolnb gericht op Astra 1 en 3. Alvast bedankt

[cookie monster]

Ik ben geen expert in het technisch uitleggen , maar alle beetjes helpen

https://www.google.be/search?q=sat4all+Triax+88+en+4+LNB's+site%3Awww.sat4all.com&hl=nl&btnG=Goegel+zuuke&meta=



https://www.sat4all.com/forums/topic/360078-triax-88-multifeed-afstellen

3 uren geleden, willyknyff zei:

Houffalize België

50° 8' NB, 5° 47' OL

https://www.satlex.be/nl/azel_calc-params.html?satlo=28.2&user_satlo=&user_satlo_dir=E&location=50.15%2C5.75&cityname=Houffalize&la=50.15&lo=5.75&country_code=be&diam_w=84&diam_h=88

4 LNB's + 1 Disecq 4x1

26 september 2020 aangepast door cookie monster

[Sprietje]

Ik zal het vanavond voor je uitrekenen.

[Saucer]

Even een opmerking: ik las op de website van Spaun dat ze per 30-06-2020 opgehouden zijn te bestaan........... (Helaas).

Heb nog wel 2 switches, welke ik nodig had, kunnen bestellen bij een webwinkel.

[Sprietje]

Beste willyknyff

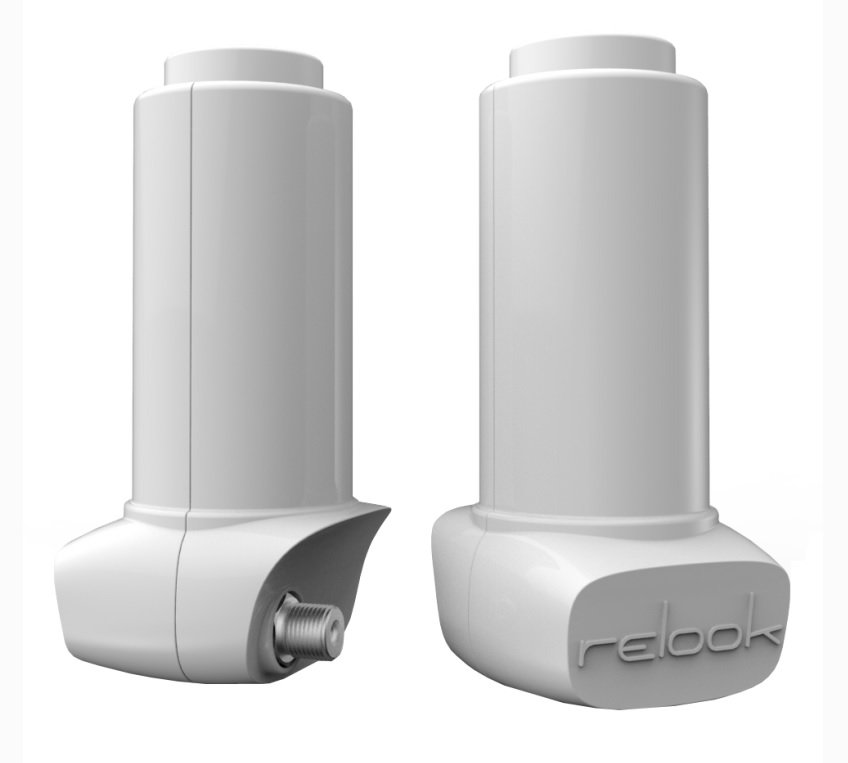

Je gebruikt Relook lnb's. Die hebben een hele grote instelmogelijkheid om ze dichter of verder van de schotel af te zetten. Probeer eerst uit als de schotel op een willekeurige satelliet is afgesteld wanneer de lnb de beste signaalkwaliteit geeft door de lnb wat verder naar voren of naar achteren te zetten. Dat mag ook met een enkele lnb-houder i.p.v. de rail. Stel, je merkt dat dit is als de voorzijde van de lnb 30mm voor de klem uit steekt, dan ga je straks de lnb's allemaal met die zelfde maat afstellen.



Een Triax 88 in Achouffe voor de 13-19-23 en 28 stel je als volgt af:
- monteer de rail met het gat in het midden in de onderste groef
- stel de elevatie van de schotel zo in, dat de bovenzijde van de rail in de richting van de schotel horizontaal staat

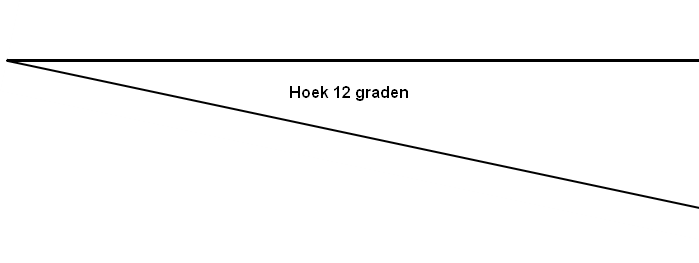

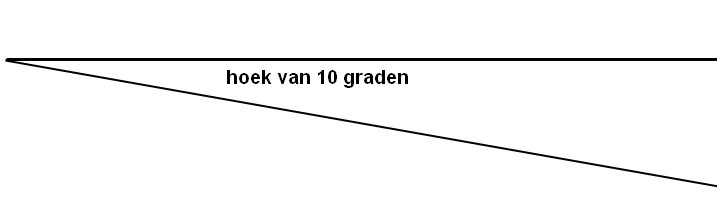

- zet de rail 12 graden schuin. Gebruik hiervoor de bijgevoegde hoek.
- plaats de lnb-houder van de Astra 19,2 tegen de arm
- stel de overige lnb's op de volgende afstanden van elkaar:
a- tussen de Astra 19,2 en Hotbird is 78,5mm
b- tussen de Astra 19,2 en de Astra 23,5 is 54mm
c- tussen de Astra 23,5 en Astra 28,35 is 61mm
dit is gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap
- stel de skew van de lnb's als volgt in:

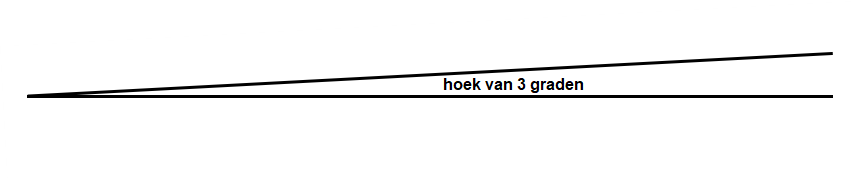

a- Hotbird 13 op -3°
b- Astra 19,2 op -3°
c- Astra 23,5 op -7°
d- Astra 28,2 op -10°
d.w.z. met de wijzers van de klok meegedraaid als je achter tegen de lnb aan kijkt gemeten t.o.v. verticaal, niet t.o.v. de rail
- stel de elevatie van de schotel in op 31 graden om de Astra 19,2 te vinden
- stel de draairichting en de elevatie nu optimaal af zodat je de beste signaalkwaliteit hebt op de Astra 19,2, de overige satellieten ontvang je nu ook goed

Ik wil je er op wijzen dat deze lnb's geen feedhorn hebben waardoor ze de signalen minder goed "vangen" en je waarschijnlijk wat minder signaal zult hebben dan normale lnb's. Ook met regen zal het signaal sneller terug lopen.



Zet alles goed vast want in jou buurt schijnen nogal wat kabouters rond te lopen die normaal in de brouwerij van het kabouterbier werken. Deze mannekes zitten stiekem overal aan te draaien.



27 september 2020 aangepast door Sprietje

[Gast willyknyff]

Hallo sprietje bedankt voor de gedetailleerde uitleg ,ik ga ermee aan de slag als het weer verbetert en als het me gelukt is enkele van het mij welbekende bier op je gezondheid drinken.

[Gast willyknyff]

Hallo Sprietje, het enige wat ik nog niet begrijp is hoe ik de skew van lnb 's moet afstellen. Op de lnb staan markeringen links en rechts van 0 15 30 45 met daar streepjes tussen, spelen die een rol bij het afstellen ?  Moet ik dan de nul als denkbeeldige verticale lijn van de schotel beschouwen en hoe de gradenmeter die je me gegeven hebt daarbij gebruiken ?



 Groet

[Sprietje]

Nee, aan de streepjes op de lnb zelf heb je niets want de rail staat ook schuin.

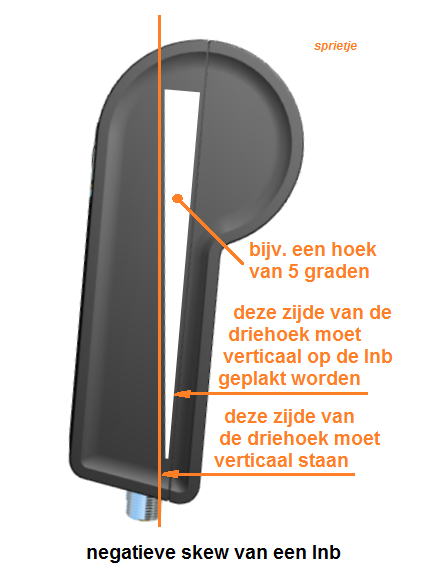

De schuinte (skew) die ik aan geef is t.o.v. verticaal, zie de bijlage.
