[Sprietje]

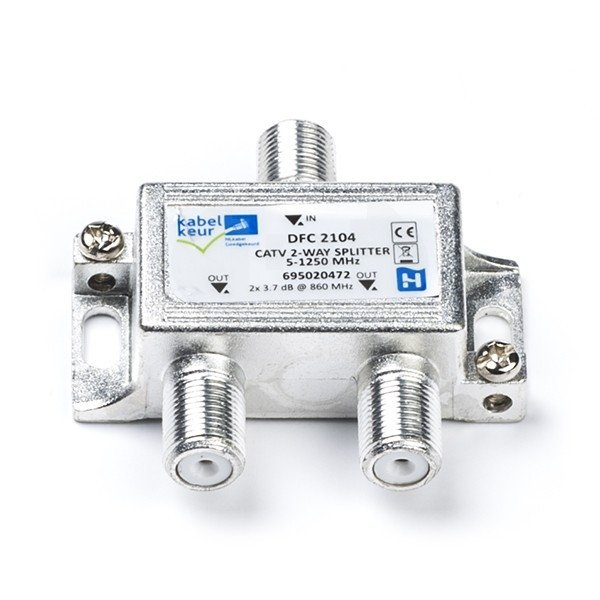

Hischmann met kabelkeurmerk.

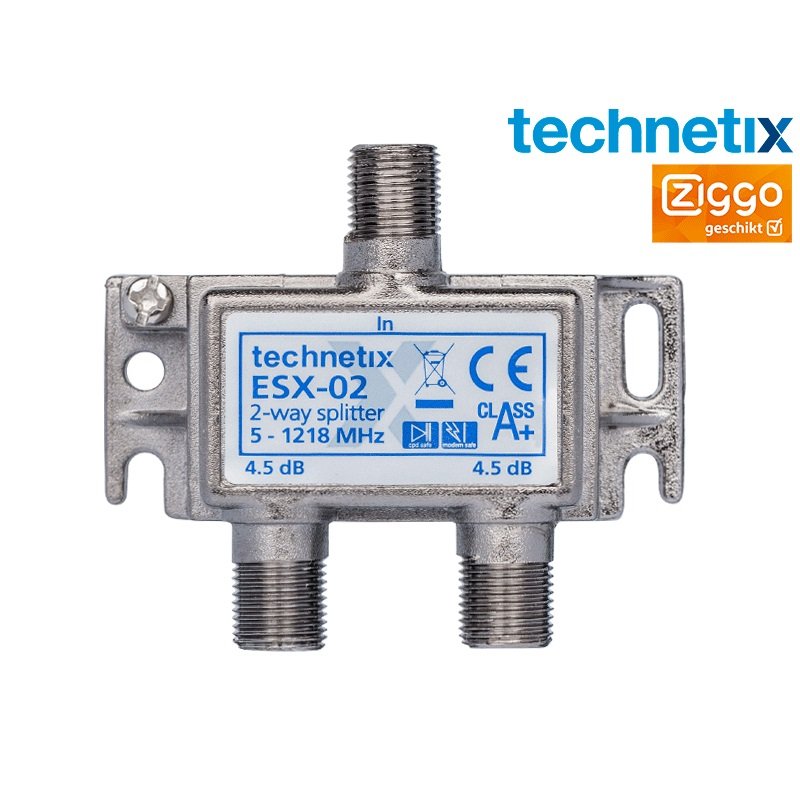

technetix ESX-02 met Ziggokeurmerk (is ook kabelkeur)



16 oktober 2020 aangepast door Sprietje

[mereltje]

1 uur terug, ceesv zei:

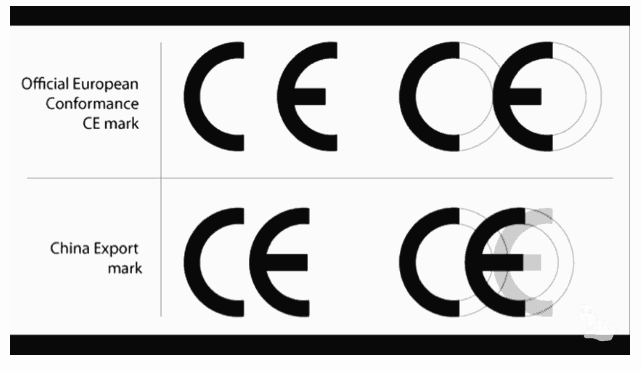

Helaas worden de logo's schaamteloos gekopieerd.



Het CE  teken, een keurmerk op het gebied van veiligheid, gezondheid en milieu, heeft in Europa 2 betekenissen.

Het voldoet aan de eisen!

of

CE is een afkorting van China export. (en is nooit gecontroleerd of het aan de Europese eisen voldoet.)



[Tonskidutch]

ofschoon ik het niet aan de splitter vast maak, is het wel aardig om te weten hoe je meterkast door de monteur is geOptimaliseerd!

[Drs. IJzerbout]

En ik moet nog even mezelf corrigeren. Een 2 weg splitter heeft theoretisch 3 dB verlies per uitgang. Niet 6dB zoals ik eerder schreef.

Voor de interessenten: 10log₁₀(2) = 3.01 dB

Voor een 4 weg splitter is het: 10log₁₀(4) = 6.02 dB

Je moet er dan nog wat verlies bij optellen voor verliezen in de interne HF trafo, ferrite spoel en bedrading in de orde van grootte van 0,5 tot 1dB.



Ik was niet goed wakker vanochtend. Lange nacht hier voor mij met die Trump en Biden uitzendingen.

[Tonskidutch]

het is je vergeven 😁



ik startte een paar berichten terug ook met die 6 dB (die de monteur zei te gaan aanbrengen) en ingebouwd is 4,5 dB (omdat ik niet op zijn lip wilde zitten en hem zijn gang liet gaan)

de foto en die donkere kast zegt genoeg

[Jürgen]

34 minuten geleden, Sprietje zei:

Hischmann met kabelkeurmerk.

technetix ESX-02 met Ziggokeurmerk (is ook kabelkeur)







De 2 afgebeelde 2-weg splitters zijn voor F-connectoren bedoeld.

Ik heb echter splitters nodig met IEC aansluitingen voor Kabel TV en daar is het aanbod met Kabelkeur duidelijk minder.

Nu kan ik uiteindelijk verloop conrectoren van F-connector naar IEC gebruiken maar dan creëer ik ook weer verlies.

[Sprietje]

Ja dan kunnen de aansluitingen er niet per ongeluk afvallen door poetsen of trekkracht op de kabel maar het zijn officiële kabel-splitters want ze zijn maar tot 1250MHz dus ongeschikt voor satelliet-tv en hebben het Kabelkeurmerk dat speciaal voor kabelaansluiting is.

[Tonskidutch]

8 minuten geleden, Jürgen zei:

Ik heb echter splitters nodig met IEC aansluitingen voor Kabel TV en daar is het aanbod met Kabelkeur duidelijk minder.

ik toonde een splitter met IEC , kijk maar

de connectors zijn op de modellen verschillend

die informatie over het accessoires en consumenten koop mogelijkheden kun je ook opvragen bij je monteur die z'n email achtergelaten heeft voor dat beoordelingsmoment van geleverde diensten.

[Drs. IJzerbout]

13 minuten geleden, Sprietje zei:

want ze zijn maar tot 1250MHz dus ongeschikt voor satelliet-tv



Altijd goed om de deur naar boven dicht te doen als je die hoge frequenties niet nodig hebt.

[Drs. IJzerbout]

Hier wat meer over hoe zo´n splitter is opgebouwd. Je kunt het ook met een weerstandsnetwerkje opbouwen maar dan heb je geen enkele ontkoppeling.







16 oktober 2020 aangepast door Drs. IJzerbout

[Mrbeam]

Zo zie je maar dat kennis tbv Full licence zendamateur voor het leven is.

Ben blij dat ik daar lang geleden tijd aan heb besteed.🤓

[Sprietje]

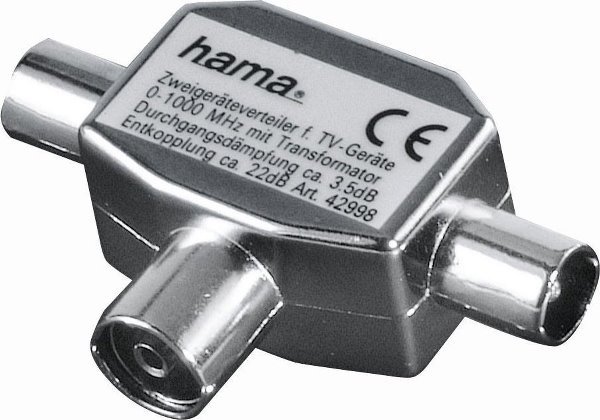

Als je liever deze splitter hebt, kan ook. Er staat op met transformator en ontkoppeling van 22dB en maar 3,5dB verlies.

Als je nieuwe coaxkabel wilt hebben, neem dan een 3-voudig afgeschermde coax bijv. een Hischmann Koka 9 TS of Koka Eca.

Omdat de frequenties bij  je provider tot 850MHz doorlopen, kun je geen LTE-filter gebruiken. Wel kun je ferriet kernen gebruiken als je niet voldoende afgeschermde coax hebt. Die moet je om de coax plaatsen zowel bij het overnamepunt in de meterkast als vlak bij de tv. Daarmee onderdruk je 2x 10dB hoogfrequente storingen.



[Jürgen]

Bedankt maar ik heb de splitter met het Keurmerk die al in mijn bezit is op de One Connect Box geplaatst en voor de AOP een actieve 2-weg splitter besteld en wel een Hirschmann ZVA 128.

Dus op dit moment heb ik verder niets meer nodig.



[ceesv]

Maar je probleem is no de oorzaak van bekend, en je hebt voor jou een oplossing.



Het toont nog maar weer aan hoe belangrijk kabel aanpassing / impedantie is.

[a33]

Nou staat dit topic in het forum Satelliet Radio/TV, Algemene vragen.



Kan iemand me nog even uitleggen wat dit met Satelliet Radio/TV te maken heeft?



Groet,

A33
