Triax TDS 80A uitrichten met triax multiblock

[Sprietje]

En kijk dan ook hoeveel de elevatie instelling anders is.

[Roel91]

11 minuten geleden, Sprietje zei:

En kijk dan ook hoeveel de elevatie instelling anders is.

Ik schijf alles op alleen bij vti zijn de transponder nummers wat anders genummert (deze lijken veel langer). Heb ook even de 4x inverto premium opgeschreven astra 3 wordt nu een triax slim lnb.

[Roel91]

zoals beloofd zal ik hieronder de waardes neerzetten

Gemeten met vu duo 4k vti image en triax 78



toen ik de triax rail gemonteerd heb heb ik de schoten tevens iets bij moeten draaien om meer signaal te krijgen



sab rail = elevatie 32.5 graden

triax rail = elevatie 31.5 graden



1e opstelling was 4x Inverto  black premium met sab-rail

13e = 72% op 10719025 3/4 V

19.2e = 86% op 10743075 5/6 H

23.5e = 90% op 12187050 2/3 H

28.2e = 86% op 10803000 5/6 H



2e opstelling 3x premium 1x triax slim met sabrail



13e = 72% (inverto)

19.2e = 94% (inverto)

23.5e = 87% (traix)

28.2e = 92% (inverto)



3e opstelling zelfde als 2e maar dan triax rail ( in de hoge stand)

Rails staat hier niet vol schuin anders komt de hotbird te laag te staan



13e = 77%

19.2e = 91%

23.5 = 85%

28.2e = 88%



4e Opstelling is het zelfde als de 3e maar dan de rails vol schuin



13 = 64%

19.2 = 96%

23.5 = 85%

28.5 = 93%



5e opstelling heb ik de triax rail omgedraaid en compleet schuin gezet



13 = 77%

19.2 = 96%

23.5 = 64%

28.5 = 70%



in verhouding ontlopen de triax en sab zicht niet heel veel met de triax krijg ik wel beter signaal op de hotbird

teven zie je hier dat je met een lnb zonder feedhorn iets op signaal inlevert het is en blijft een compromise sluiten tussen de 4 satellieten







[Old Satterhand]

4 uren geleden, Sprietje zei:

De rail buigen? Dat heb je zeker van mij gelezen. Dat heb ik 10-15 jaar geleden al op het forum geschreven. Dat heb ik bij mijn Triax 115 in Spanje ook gedaan.



Je geheugen laat je soms kennelijk in de steek.

Op 5 augustus 2020 schreef ik:

Quote

 Neen, dat heb je dus nooit met een triax. Dat komt voornamelijk omdat de LNBs in een rechte lijn staan en niet in een arc (deel van een boog).



Sprietje

Quote

Dit is nu een onzinverhaal.
De rail van Triax is ook gebogen.



Old Satterhand

Quote

De satellieten staan niet in een rechte lijn en de triax is alleen gebogen in de richting van de schotel.



Het complete verhaal:



[Old Satterhand]

5 uren geleden, Sprietje zei:

En waarom zou dat in het oosten van het land wel nodig zijn en in het westen van het land niet? Dat maakt natuurlijk niets uit want de Clarkebelt loopt nu eenmaal rond dus moet de rail eigenlijk hol staat, op welke plek de schotel ook staat. Dat heeft ook de Maximum E-85 niet als multifocus schotel



In het oosten, tegen de Duitse grens aan, bleek de Astra 2 spotbeam al aardig wat zwakker en de Hotbird is sowieso zwakker.

En wellicht draagt de vreemde vorm van de E-85 spiegel bij aan een optimale ontvangst, zelfs als de LNBs op 1 lijn staan?



24 juni 2021 aangepast door Old Satterhand
Astra 2 spotbeam

[Sprietje]

1 uur terug, Roel91 zei:

zoals beloofd zal ik hieronder de waardes neerzetten

Gemeten met vu duo 4k vti image en triax 78



toen ik de triax rail gemonteerd heb heb ik de schoten tevens iets bij moeten draaien om meer signaal te krijgen



sab rail = elevatie 32.5 graden

triax rail = elevatie 31.5 graden



1e opstelling was 4x Inverto  black premium met sab-rail

13e = 72% op 10719025 3/4 V

19.2e = 86% op 10743075 5/6 H

23.5e = 90% op 12187050 2/3 H

28.2e = 86% op 10803000 5/6 H



2e opstelling 3x premium 1x triax slim met sabrail



13e = 72% (inverto)

19.2e = 94% (inverto)

23.5e = 87% (traix)

28.2e = 92% (inverto)



3e opstelling zelfde als 2e maar dan triax rail ( in de hoge stand)

Rails staat hier niet vol schuin anders komt de hotbird te laag te staan



13e = 77%

19.2e = 91%

23.5 = 85%

28.2e = 88%



4e Opstelling is het zelfde als de 3e maar dan de rails vol schuin



13 = 64%

19.2 = 96%

23.5 = 85%

28.5 = 93%



5e opstelling heb ik de triax rail omgedraaid en compleet schuin gezet



13 = 77%

19.2 = 96%

23.5 = 64%

28.5 = 70%



in verhouding ontlopen de triax en sab zicht niet heel veel met de triax krijg ik wel beter signaal op de hotbird

teven zie je hier dat je met een lnb zonder feedhorn iets op signaal inlevert het is en blijft een compromise sluiten tussen de 4 satellieten

Maar waarom zou de de rail volledig schuin zetten? Je moet hem op de schuinte zetten die ik heb uitgerekend, dan staat hij goed.

Dat een smalle lnb minder signaal geeft komt vooral omdat die geen feedhorn heeft en de signalen dus ook minder goed vangt. Daarom adviseer ik ook altijd een Triax 88 (of gelijke grootte) te nemen zodat je lnb's met een normale kop kunt gebruiken.

Een Triax 78(80) kan wel goed met de nieuwe Inverto Ultra PLL omdat die koppen slechts 48mm zijn.

[Sprietje]

31 minuten geleden, Old Satterhand zei:

In het oosten, tegen de Duitse grens aan, bleek de Astra 2 al aardig wat zwakker en de Hotbird is sowieso zwakker.

En wellicht draagt de vreemde vorm van de E-85 spiegel bij aan een optimale ontvangst, zelfs als de LNBs op 1 lijn staan?

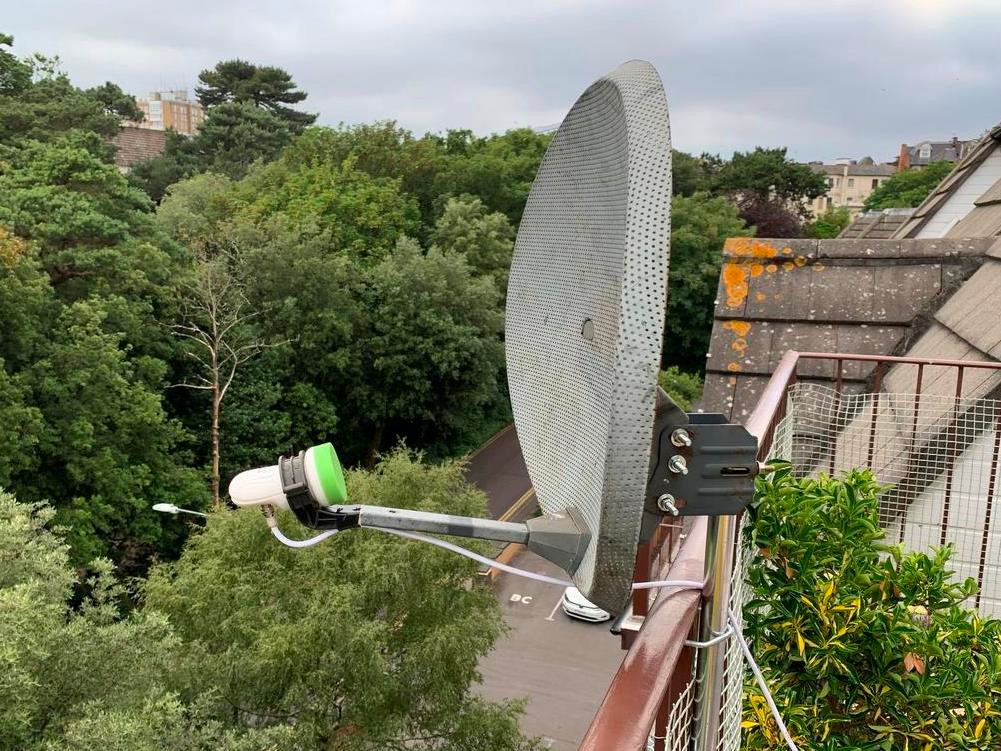

De Maximum E-85 heeft geen vreemde vorm. Die vorm krijg je automatisch als je de schotel niet hoger maakt dan hij breed is. Kijk maar eens naar de Sky-schotels die ze in Engeland gebruiken. Die zijn zeker niet gemaakt voor multifeed ontvangst maar hebben eenzelfde vorm aan de voorzijde dan de Maximum E-85.
De vorm van de E-85 is dus zeker niet zo gemaakt om de lnb's op een rechte rail optimale ontvangst te geven.



[Tom-17]

nu zie je maar niet veel verschil .maar met alle respect voor het perfecte werk .nee je moet het maar doen.ik zou echt graag de ber waarde weten met een profesioneel toestel  maar je heb het al bewezen.dat sprietje zijn borst maar nat maakt.ach laat maar ik heb dat 20 jaar al gedaan .ik wist da gelijk had .het word tijd dat spriedje een beetje inbind .OPGELET het is geen dommerik.maar er zijn grenzen

[Old Satterhand]

Zou mij ook verbaasd hebben als het veel had uitgemaakt. Want dan zou het verlies op de buitenste 2 LNBs ook dramatisch moeten zijn.

Die komen immers ook behoorlijk uit het lood te staan als je de rail maximaal draait. En wat Sprietje betreft nog verder, als je de rail omgekeerd monteert.

Sprietje is echt een man van de theorie. De praktijk is altijd anders.



Wellicht is er iemand bereid om die Triax schotel eens flink scheef te monteren (ipv de rail) dan weten we hoeveel dat scheelt.



[Sprietje]

57 minuten geleden, Old Satterhand zei:

Sprietje is echt een man van de theorie. De praktijk is altijd anders.



Wellicht is er iemand bereid om die Triax schotel eens flink scheef te monteren (ipv de rail) dan weten we hoeveel dat scheelt.



Nee, je bent geen man van de praktijk als je al sinds de beginjaren 60 in het antenne- en en later ook in het schotelgebeuren zit.

De theorie is interessant om zaken uit de praktijk te verklaren en om de praktijk beter uit te kunnen voeren.



[Janssen11]

Voor nu even een update,

Alsnog nergens meer de triax rail gekregen, dus nu gewoon die andere gemonteerd.

Tot op heden zonder resultaat, dus vermoed dat de uitrichting nog niet goed is. Alles 0%


[Madridista]

Op 23-6-2021 om 16:11, Sprietje zei:

Wat een bullshit verhaal dat de Triax multirail niet meer gemaakt wordt of te leveren is. Ik heb naar Triax gebeld en ze liggen gewoon op voorraad.

Beste Sprietje,



ik ben nieuw hier en wou toch even melden dat ik met hetzelfde probleem heb te maken.

Triax besteld en SAB ontvangen.

Ik heb een Triax 88 schotel en zou hier toch graag een Triax multifeed aanhangen.

Heb ondertussen reeds 2 van deze SAB multifeeds liggen.😰

[Sprietje]

Ik zou zeggen, vraag het aan Hirschmann (=Triax), zie:
https://www.hirschmann-multimedia.com/nl

Had ik ook gedaan en ze vertelden me dat ze gewoon op voorraad liggen.

Maar ik denk dat de webshops de SAB-rail goedkoper in kunnen kopen en daarom geen Triax verkopen.



[bellejt]

bij de sat schotelshops zie ik die gewoon voorradig staan en snel geleverd.Goede winkels verkopen wat er op hun website staan maar zijn dikwijls iets duurder

[Janssen11]

Uiteindelijk laten uitrichten door ****, en positie vd schotel bleek al niet goed te zijn, wat betreft de rail heb ik nu gewoon de sab rail hangen, met hierbij ook de genoemde afstanden tussen de lnb's. Dat was perfect en is niet meer aangepast.



Alleen nu dus nieuwe plek en laten uitrichten.

13 augustus 2021 aangepast door ceesv
Firmanaam verwijderd, respecteer onze huisregels!!
