Elevatiehoek bepalen

[Wijn]

4 minuten geleden, ceesv zei:

Om te beginnen je mastklem omdraaien, zoals in de tekening van sprietje.

Je kan de elevatie dan beter instellen op 35 graden.

Staat de mast wel waterpas?



Ga alles nog eens van het begin af aan nalopen. Jullie horen nog van mij. Wel is de verbindingvhier soms erg slecht

[Wijn]

1 uur geleden, Sprietje zei:

Het is gewoon een Triax-schotel die op de lage elevatie staat.

Dus zoals Cees zegt de klem omdraaien. Heb het idee dat de schotel nog verder naar beneden gaat. Maar ik zal het morgen wel zien. Alvast bedankt

[Sprietje]

Volgens mij zit de arm scheef.

Zit de pen wel helemaal goed door het scharnierpunt van de lnb-arm?

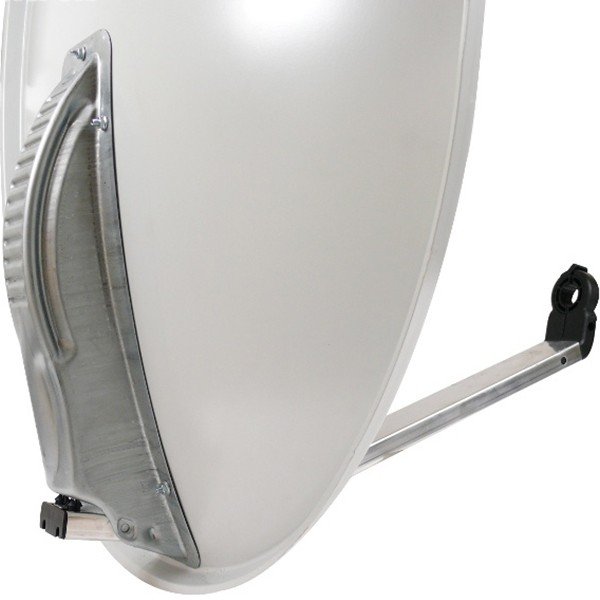

Zitten de plastic borgnokken wel helemaal in de gaten van het bracket waar de schotel op gemonteerd is?

[Wijn]

1 uur terug, Sprietje zei:

Volgens mij zit de arm scheef.

Zit de pen wel helemaal goed door het scharnierpunt van de lnb-arm?

Zitten de plastic borgnokken wel helemaal in de gaten van het bracket waar de schotel op gemonteerd is?



[Wijn]

[Sprietje]

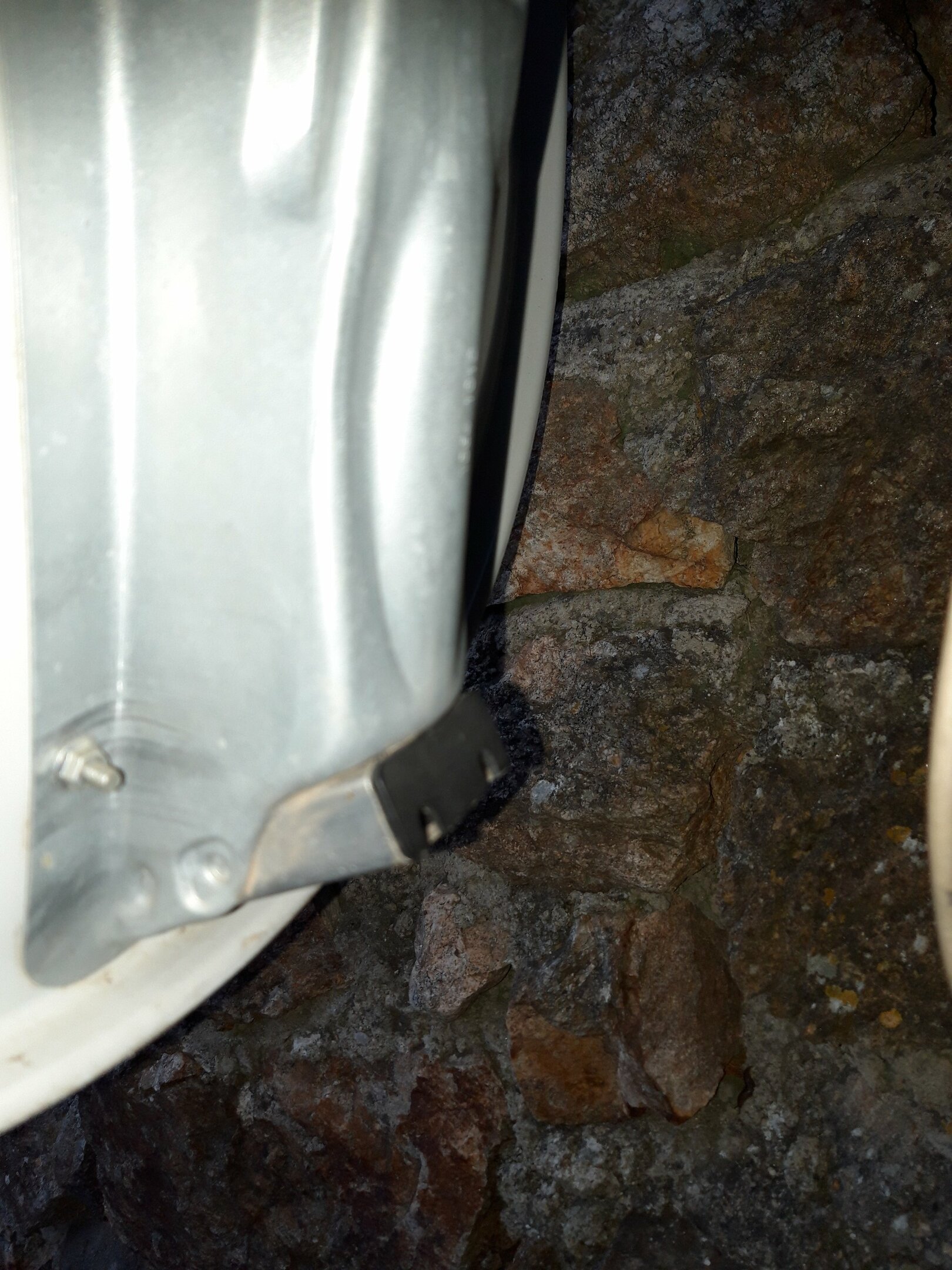

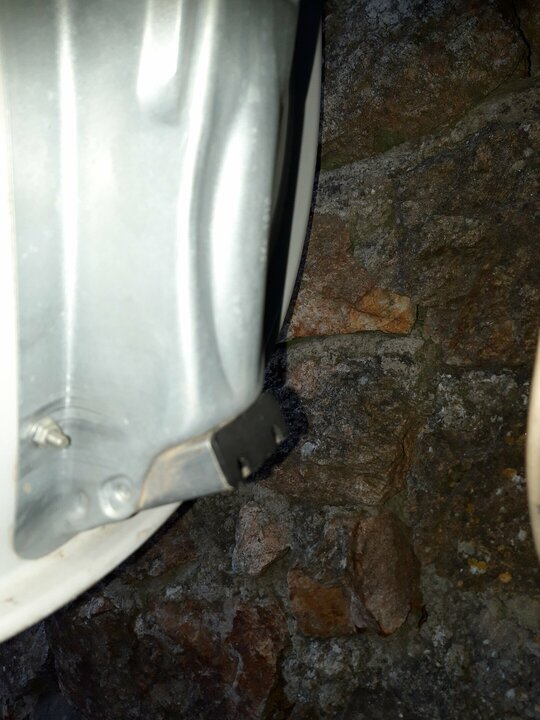

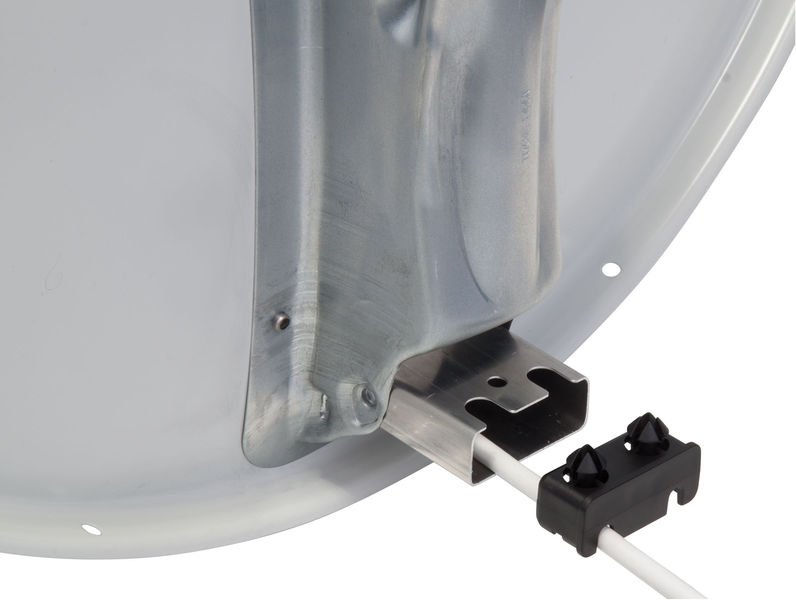

Op de eerste foto: Zitten die paddestoelvormige nokjes wel helemaal goed door de gaten gedrukt, d.w.z. je moet kracht zetten om de lnb-arm weer terug omhoog te trekken? Het lijkt op de foto alsof de nokjes er net niet ver genoeg doorheen zitten. Dan klopt ook de elevatie-instelling van de schotel ook niet.

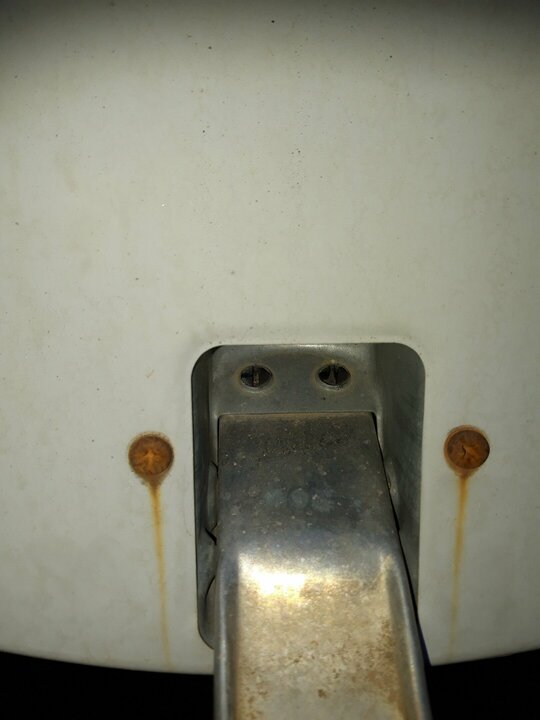

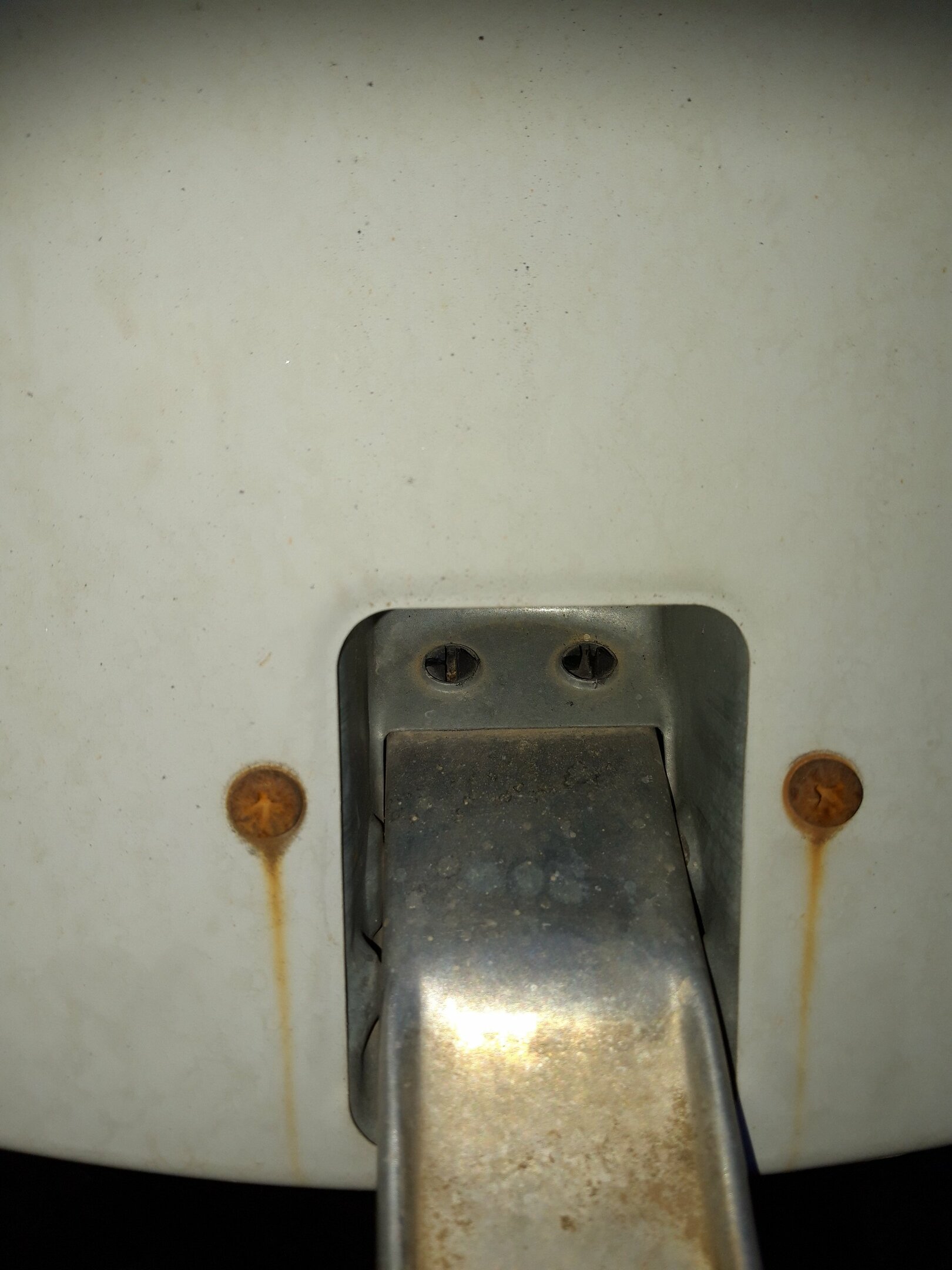

Op de tweede foto ziet het er uit dat de lnb-arm wel goed tegen het schotelbracket aan zit.

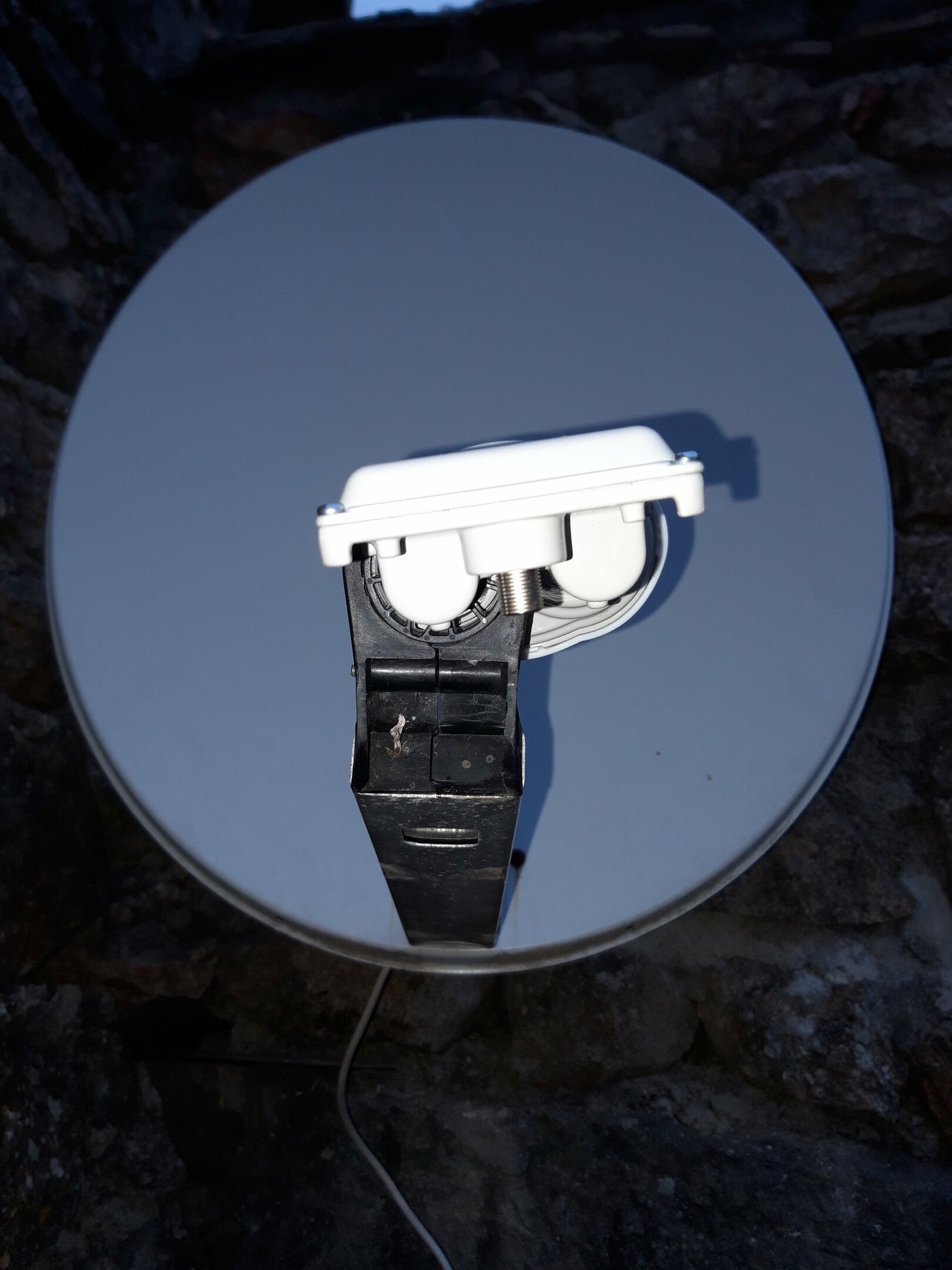

Ik zie dat bij de duo-lnb de vrijhangende kop hoger staat dan de kop in de klem. Dat is niet goed. De vrijhangende kop moet lager zitten. Hoeveel lager is afhankelijk in welke regio de schotel staat in Europa.



[Sprietje]

Zoek je de Astra 23,5 wel met de kop die in de klem staat? Daarvoor moet je de ontvanger wel eerst op diseqc-1.0 hebben staan en de Astra 19,2 op positie 1 hebben ingesteld en Astra 23,5 op positie 2.



[Sprietje]

Waar zit je in Zuid-Frankrijk want je moet ook de duo-lnb eens op de juiste schuinte afstellen om Canal Digitaal goed te kunnen ontvangen.

[Wijn]

29 minuten geleden, Sprietje zei:

Waar zit je in Zuid-Frankrijk want je moet ook de duo-lnb eens op de juiste schuinte afstellen om Canal Digitaal goed te kunnen ontvangen.

In de ardeche

[Sprietje]

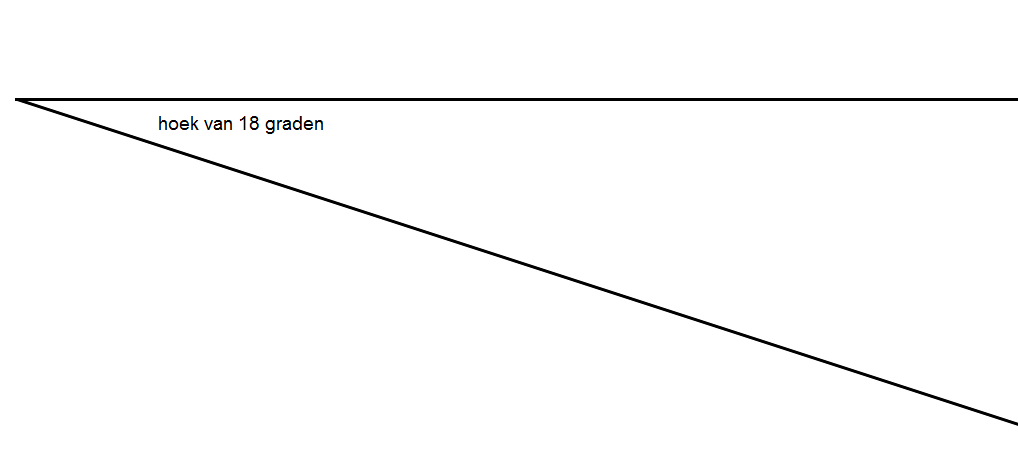

In de Ardèche moet de duo-lnb 18 graden schuin staan, d.w.z. de vijhangende kop (Astra 19,2) lager dan de kop in de klem (Astra 23,5). Controleer dit met bijgevoegde hoek.



20 juni 2021 aangepast door Sprietje

[Wijn]

23 minuten geleden, Sprietje zei:

In de Ardèche moet de duo-lnb 18 graden schuin staan, d.w.z. de vijhangende kop (Astra 19,2) lager dan de kop in de klem (Astra 23,5). Controleer dit met bijgevoegde hoek.



Op de duoblock staat wel 19,2 en 23,5. De laatste is astra 3. Op mijn nieuwe kop staan geen cijfers maar ik veronderstel dat dit vlgs hetzelfde systeem werkt.. ikzelf zit vlak bij Prades,niet ver weg van lalevade d,ardeche

[Sprietje]

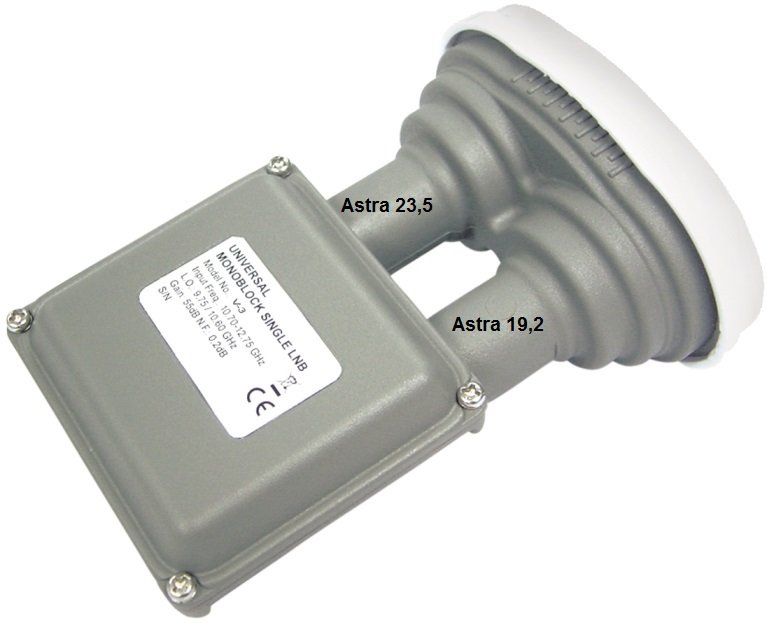

Of het er nu wel of niet op staat, links is altijd Astra 23,5 en rechts Astra 19,2, zie afbeelding.



[Wijn]

Ok,bedankt

[Wijn]

Heb in ieder geval gekeken of de stang aan beide kanten waterpas staat. Gedaan met hulpmiddel dishpointer. Staat 100% goed en pijl wijst precies in midden van groen vlak. 0% afwijking.

[Sprietje]

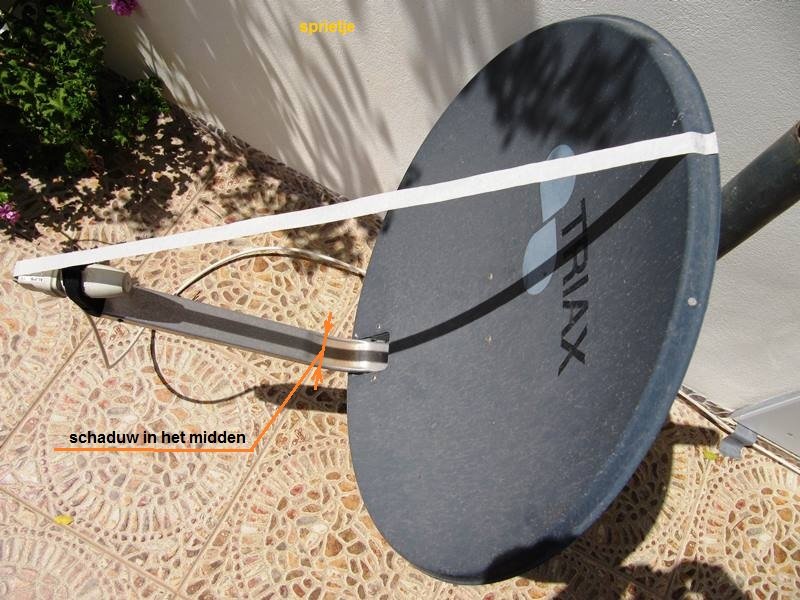

De zon staat vandaag om precies 13:00 uur in de richting van de Astra 23,5 in Parades. Span een touwtje of schilderstape precies midden boven van de schotel tot midden over de lnb die in de klem zit. De schaduw moet nu precies midden over de lnb-arm lopen.
