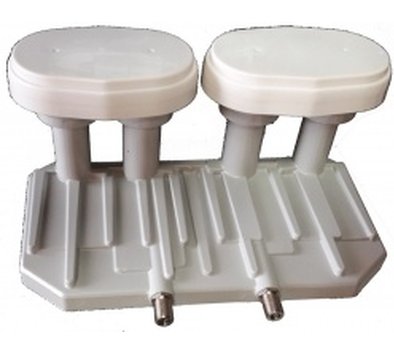

INVERTO TWIN 4-FEED MONOBLOCK 9.0/13.0/19.2/23.5

[HG5812]

Hallo.



Zou het mogelijk zijn om met de INVERTO TWIN 4-FEED MONOBLOCK 9.0/13.0/19.2/23.5 de volgende satellieten te ontvangen:



5W/0,8W/4,8O/9O

[Sprietje]

Beste HG5812.



Om op deze vraag een antwoord te kunnen geven, moet je kijken voor welke satellietafstanden deze Quad-feed-lnb gemaakt is. Dat is voor de satellieten 9.0/13.0/19.2/23.5 oost.
De afstanden tussen deze satellieten is dus 4° - 6,2° - 4,3°
De totale afstand is 4+6,2+4,3=14,5°
Jij wilt de satellieten 5w/0,8w/4,8e/9e ontvangen.
De afstanden tussen de satellieten is resp. 4,2° - 5,6° - 4,2°
De totale afstand is 4,2+5,6+4,2=14,0°
De verschillen zijn beperkt. Het grootste verschil is tussen de twee middelste satelllieten, 6,2° tegenover 5,6°, dus 0,6°. Dat is nog te doen op een schotel van 70x78cm want daar is deze quad-feed lnb voor gemaakt, zoals de oude Triax 78 of de nieuwe Triax 80.
Ook het totale verschil van 14,5-14,0=0,5° is verwaarloosbaar.
Maar dan de stand van de antennes in het block:
Die zullen niet helemaal goed staan maar daar kan ik pas meer over vertellen als ik ongeveer de locatie weet waar je dit block gaat gebruiken.



[HG5812]

Hallo.

Provincie Groningen tegen de Duitse grens aan.

[Sprietje]

Laten we uit gaan van Winschoten.
Als je gewoon de satellieten wilt ontvangen waarvoor het quad-block gemaakt is, moet het -6,8° schuin staan, d.w.z. de 9e het laagste en de 23,5 het hoogste.
De lnb-skew moeten als volgt staan:
9e      op +2°
13e    op -1°
19,2e op -1,5°
23,5e op -4,5°
In het block staan de antennes waarschijnlijk dus ongeveer als volgt als Inverto rekening heeft gehouden met de pré-skew die de verschillende satellieten:
9e      op +8,8°
13e    op +5,8°
19,2e op +5,3°
23,5e op +2,3°

Als je met dit block de 5w/0,8w/4,8e/9e wilt ontvangen, moet het quad-block +3,7° schuin staan, d.w.z. de kop voor de 9e het laagste en de 5w het hoogste.
In Winschoten moeten de lnb-skew als volgt staan:
5w    op +9°
0,8w op +6°
4,8e  op +1,7°
9e     op -1,5
In het block moeten de antennes dus als volgt staan:
5w    op +5,3°
0,8w op +2,3°
4,8e  op +2°
9e     op -5,2°

Ook hier zien we dat de skewafwijkingen van de 4 lnb's afzonderlijk mee vallen en gemiddeld zo'n 3,5° is.
Ik denk dus dat je dit quad-block dus redelijk goed voor de  5w/0,8w/4,8e/9e kunt gebruiken op een schotel van 70cm breed en 78cm hoog. Met afzonderlijke lnb's zou je nog iets beter signaal kunnen hebben maar als je het gemak van dit block rekent dat je geen rail en diseqc-switches nodig hebt, zeker het proberen waard.



[HG5812]

Hallo.

@Sprietje

Bedankt voor de info.

Ik ga er binnenkort mee aan de slag.

[Sprietje]

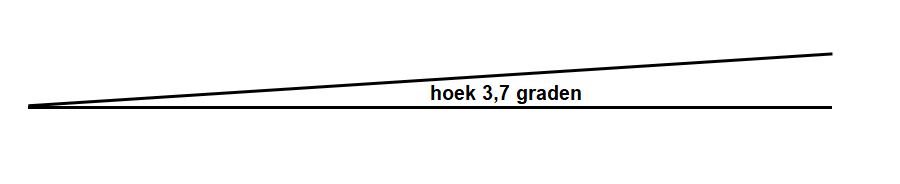

Hier heb je de hoek van 3,7 graden waaronder het quad-block afgesteld moet worden.

Kun je afdrukken of overtekenen van je scherm en dan uitknippen als je wilt en dan op het block leggen met een waterpas.
