Vraagje i.v.m. een Invacom C120 QDF-031 Quad lnb

[Crazy Sat]

Ik maak reeds meer dan 10 jaar gebruik van deze LNB. Tot grote voldoening...

Deze is voorzien voor ontvangst op mijn Technomate (TM-5402 HD M3) waarmee ik de rotor van de sg 2100 via USALS draai , daarop is ook aangesloten de Edison OS mio 4K en mijn twee PC kaarten op verschillende PC's.

Onlangs heb ik de PC's wegens onderhoudswerken in mijn hobbyruimte afgesloten en bleef er enkel een aansluiting op de Edison OS mio 4K over.

Als ik deze aansluiting ook afkoppel , dus enkel aansluiting via USALS op de Technomate (TM-5402 HD M3) heb ik geen signaal meer , de motor kan ik zelf niet meer laten draaien. Sluit ik een PC kaart of de Edison OS mio 4K aan dan gaat het wel.

Kan deze  Invacom C120 QDF-031 Quad lnb dan niet functioneren op één enkele uitgang ? Is dit ook zo bij andere Quad LNB's zoals bvb. Inverto of gebeurt dit enkel bij een Invacom Quad LNB. ?

13 augustus 2021 aangepast door Crazy Sat

[trust]

Maakt van TM 5402  de coax kabel de massa aansluiting aan beide einden wel goed kontakt ?

[ceesv]

Zoals Trust al aangeeft, lijkt het erop dat je via de Technomate met usals geen voedingsspanning meer op je LNB hebt.

Instellingen van je Technomate nalopen en kijken of je wel 13 / 18 Volt aan de antenneaansluiting van die ontvanger hebt staan, de kabel op onderbrekingen controleren en eventueel de kabel van de Technomate op een van de andere aansluitingen van je LNB aansluiten.

[Crazy Sat]

Quote

Maakt van TM 5402  de coax kabel de massa aansluiting aan beide einden wel goed kontakt ?



Alles gecontroleerd qua aansluitingen Trust , alles prima connectoren met goed contact.



Quote

Zoals Trust al aangeeft, lijkt het erop dat je via de Technomate met usals geen voedingsspanning meer op je LNB hebt.

Instellingen van je Technomate nalopen en kijken of je wel 13 / 18 Volt aan de antenneaansluiting van die ontvanger hebt staan, de kabel op onderbrekingen controleren en eventueel de kabel van de Technomate op een van de andere aansluitingen van je LNB aansluiten.



Heb nu twee coax kabels verwisseld en de Technomate draait terug prima de rotor en ontvangst ook in orde . De coax kabel die vroeger op de Technomate zat nu aangesloten op de Edison en deze ontvangt ook prima op dezelfde satelliet op dewelke de Technomate staat.

Kabels + Instellingen in de Technomate zijn goed ( lnb type : Universeel en lnb power is aan ).

Probleem zou in de LNB zelf moeten zitten , denk ik...

[Sprietje]

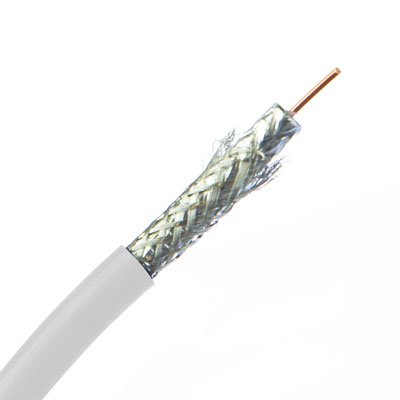

Is het misschien CCS-coax?

[Crazy Sat]

Ja , Sprietje. Deze met afscherming...

13 augustus 2021 aangepast door Crazy Sat

[Sprietje]

Bij CCS-coax is de afscherming niet het probleem maar de veel grotere elektrische weerstand van de middenader. Zeker in combinatie met een rotor krijg je een veel grotere spanningsval waardoor de rotor mogelijk te weinig kracht heeft en de lnb te weinig spanning om goed te schakelen van de lage naar de hoge band.

[Crazy Sat]

Quote

Bij CCS-coax is de afscherming niet het probleem maar de veel grotere elektrische weerstand van de middenader. Zeker in combinatie met een rotor krijg je een veel grotere spanningsval waardoor de rotor mogelijk te weinig kracht heeft en de lnb te weinig spanning om goed te schakelen van de lage naar de hoge band.



Ja zal wel zoiets zijn Sprietje , de Technomate alleen aangesloten geeft geen kracht genoeg om de toch wel zware schotel ( +/- 14 kg ) te laten draaien , van het ogenblik dat ik een ontvanger of PC kaart ook aansluit draait die wel feilloos.

Op zich maakt niets uit voor mij daar de vier coax kabels toch altijd bezet zijn door een bijkomende ontvanger en PC kaarten.

Dit euvel viel me na een 15 jaren alleen op omdat ik plots maar één aansluiting had in plaats van vier.

Alles is terug zoals vroeger en alles loopt terug prima. De schotel zwiert na 15 jaar nog altijd lekker van 30W naar 62E en omgekeerd 😁

Heb even de rotor gecheckt en na 15 jaar zit er een klein beetje speling op de as , maar ik denk dat dit heel normaal is.
