Volgen multifeed LNB’s de Clarke Belt of een spiegelbeeld ervan?

[spacebird]

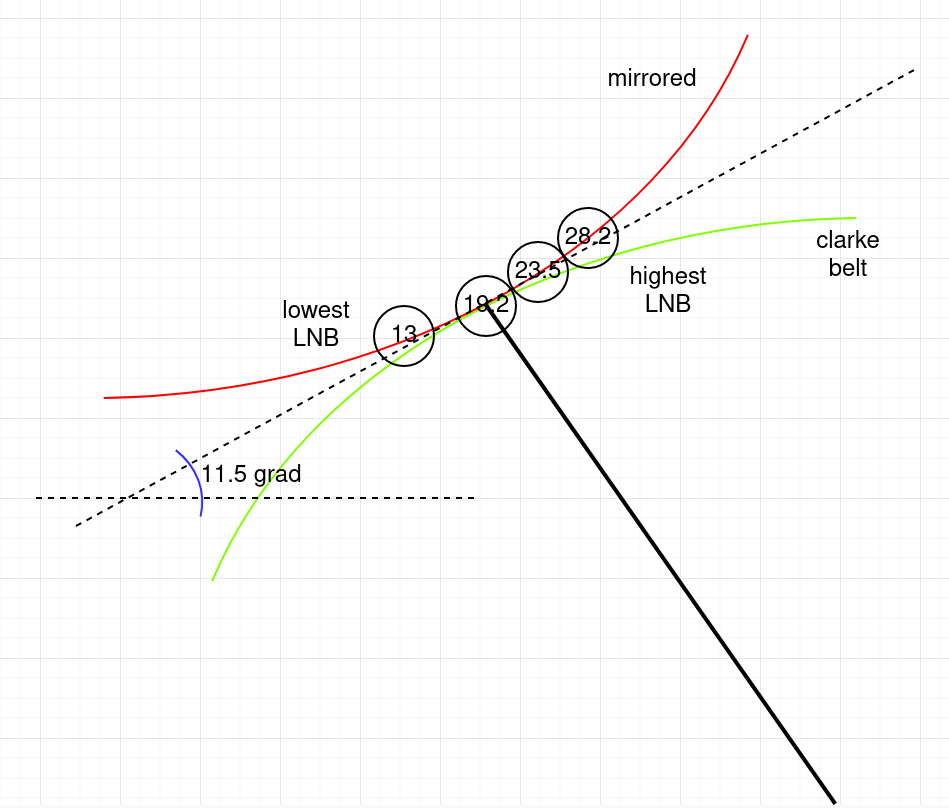

Omdat een tekening meer zegt dan 1000 woorden…



[cookie monster]

40 minuten geleden, spacebird zei:

Omdat een tekening meer zegt dan 1000 woorden…

bij een multifeedopstelling , moet je de LNB's in tegengestelde volgorde plaatsen !!



11 september 2021 aangepast door cookie monster

[spacebird]

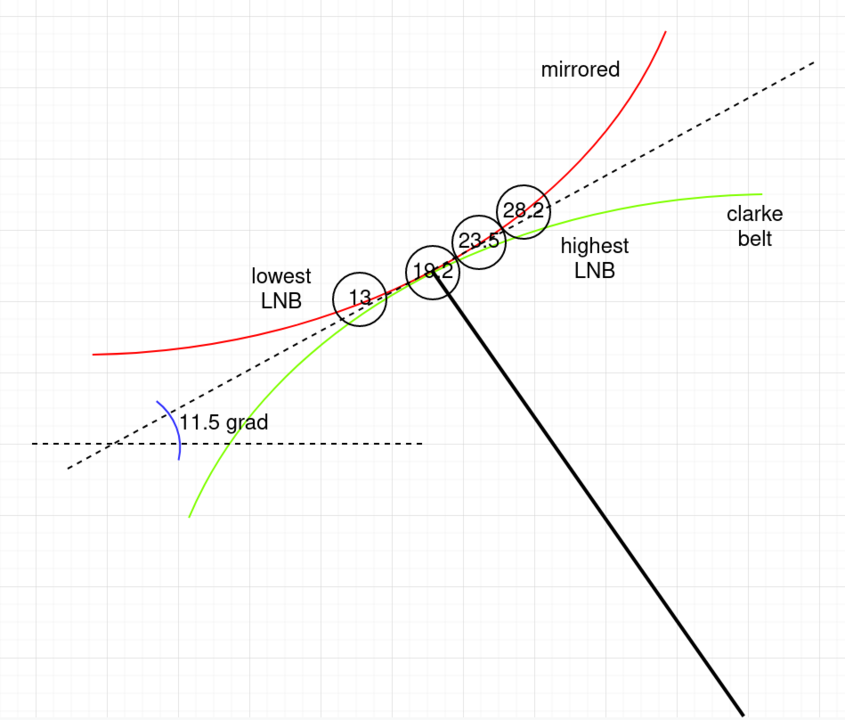

Even verduidelijken: op mijn tekening staan de LNB’s zelf, niet de satellieten…



En die hoek kan natuurlijk anders zijn afhankelijk van je locatie op aarde…



Maar wat is het antwoord op mijn vraag?

11 september 2021 aangepast door spacebird

[Old Satterhand]

6 minuten geleden, spacebird zei:

Maar wat is het antwoord op mijn vraag?



Bij speciaal voor multifeed ontworpen schotels zoals de Wavefield volgen de LNBs inderdaad de inverse van de clarke belt.

Maar bij multifeed rails voor b.v. de triax niet. Daarom loont het vaak om de rail bij de uiterste LNBs wat te vervormen.

De schotel die cookie monster hier laat zien is daar een fraai voorbeeld van.

Ik heb dat zelf ook wel eens moeten doen, omdat er voor de Hotbird geen LNB met een grotere feedhorn beschikbaar was.









[spacebird]

Ok, bedankt en idd ik had ook al gezien dat multifocus schotels daarom een inverse boog tonen aan de LNB houders, goed zichtbaar ook bij de big bisat. Ze staan dus niet op één lijn en volgen niet de Clarke Belt zelf, maar wel een spiegeling ervan zoals ik al dacht… Ik heb hier al veel topics gelezen over plaatsing van die multifeed LNB’s en berekeningen gezien, maar kon dit nergens uit afleiden. Het is maar een detail, maar wel belangrijk om te weten, vind ik 😉

[cookie monster]

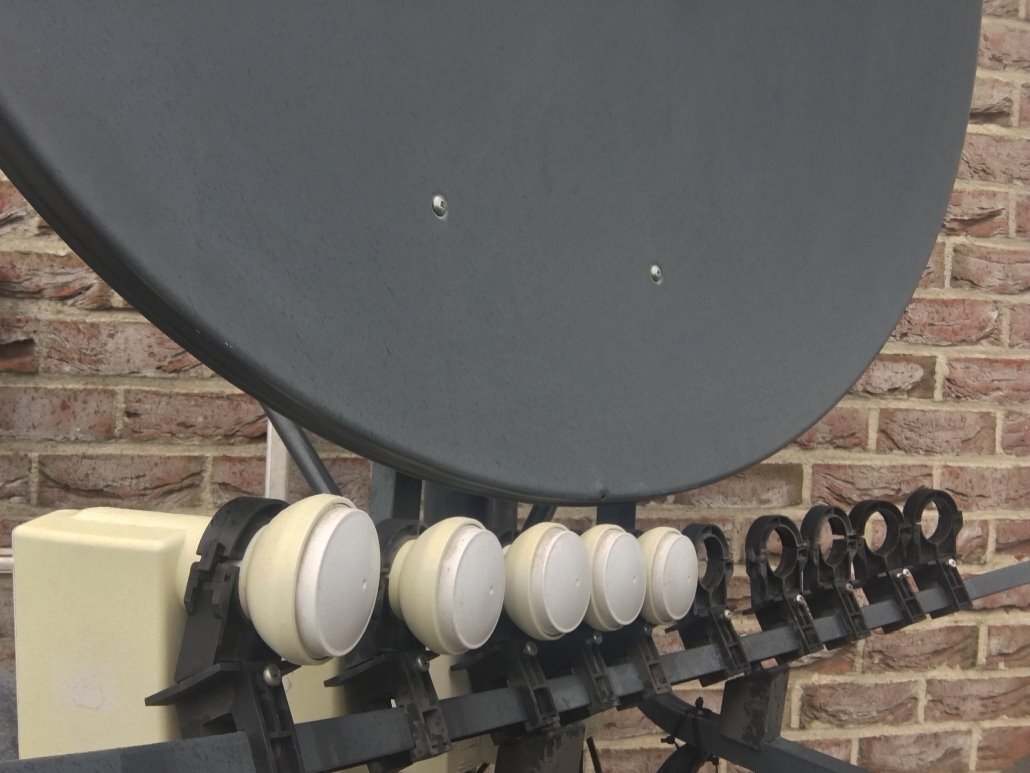

Een paar leuke voorbeelden:







Triax 4 LNB's:



[Sprietje]

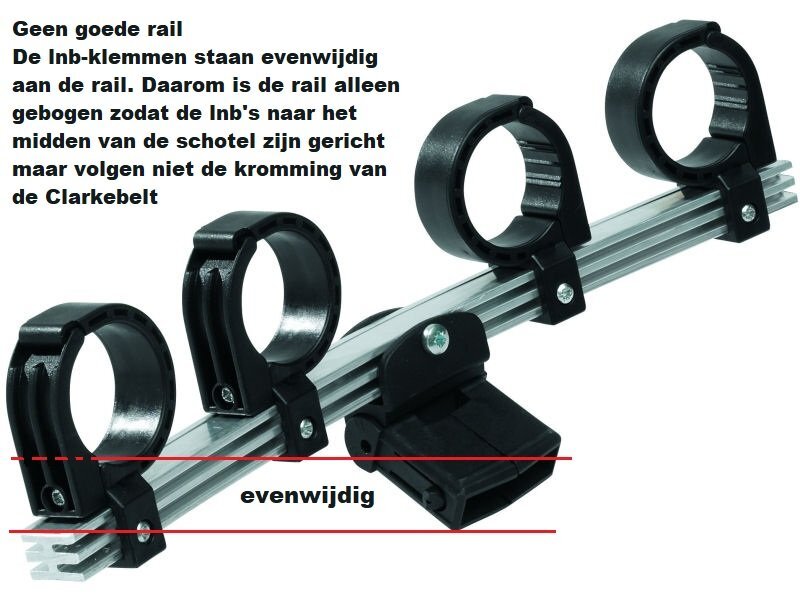

Een vierkante of rechthoekige rail, laat zich het makkelijkste in één richting buigen die gelijk aan een vlakke zijde loopt. Zo is dat bij alle schotelmerken ook gedaan.
Rails moeten feitelijk in twee richtingen gebogen zijn:
1 - om de lnb's ongeveer naar het midden van de schotel gericht te houden
2 - zodat de de lnb's de spiegelbeeldige boog van de Clarkebelt volgen.

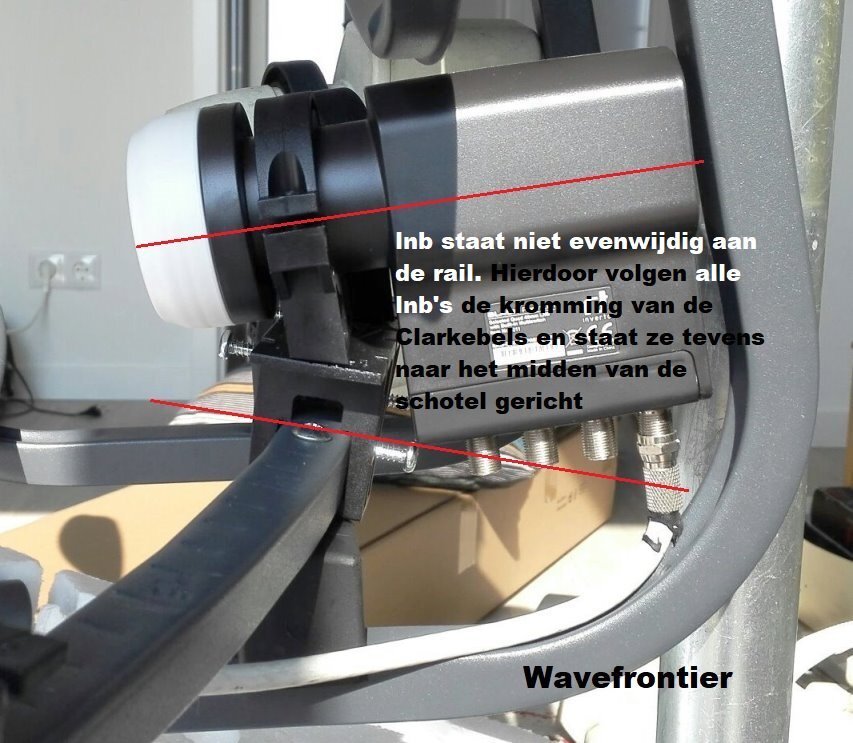

Dit bereik je door de lnb-klemmen zo te maken dat de lnb's niet evenwijdig staan aan de bovenzijde van de vierkante rail zoals bij de Wavefrontier.



[Old Satterhand]

44 minuten geleden, Sprietje zei:

Rails moeten feitelijk in twee richtingen gebogen zijn:
1 - om de lnb's ongeveer naar het midden van de schotel gericht te houden
2 - zodat de de lnb's de spiegelbeeldige boog van de Clarkebelt volgen.



Aha, we zijn het eindelijk eens. En die rails zijn prima te vervormen in de vertikale richting, je hebt maar een paar graden nodig.



[Saucer]

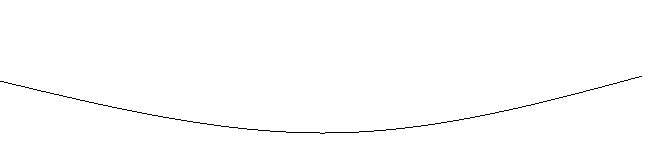

Dus, als ik het goed begrijp, een beetje gebogen als in bovenstaande afbeelding?. (Uiteinden iets naar boven)

[Sprietje]

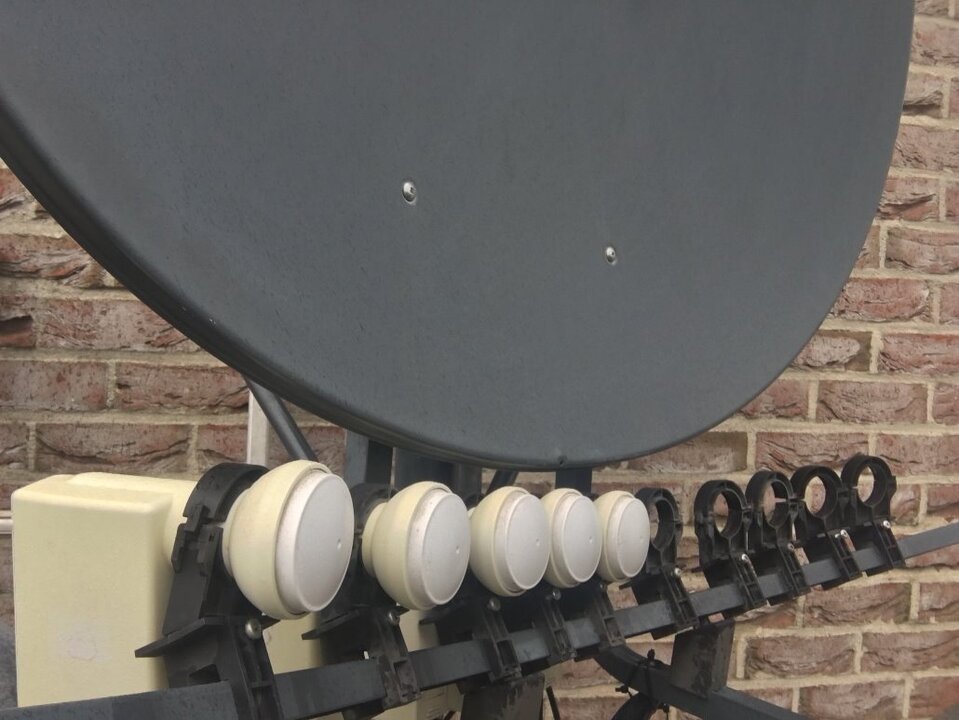

Hier is het duidelijk te zien dat de uiteinden van de rail omhoog lopen.
