Kenwood KM260 schema gevraagd

[ceesv]

Inderdaad, links naast C9, onder de stekker zit er nog een.

[joep meloen]

18 uren geleden, ceesv zei:

Misschien kan je ook aangeven wat er niet goed meet aan de spoel?



Wanneer die onderbroken en hoogohmig is, zal die inderdaad defect zijn.

Bij een goede spoel zal je een lage weerstand meten.

(Tenzij er wikkelsluiting in de spoel zit, maar ook dat kan je meten.)

Spoel van oude relais meet toch goed volgens gegevens na het eruit solderen.

Heb nu wel nieuwe relais met zelfde spec. Erin gezet.



De spoel krijgt geen stroom.

Manueel bedienen werkt het apparaat.

Ik ga nog even verder meten en laat de bevindingen hier weten.

[ceesv]

Tja, het relais wordt niet aangestuurd, je zal op de printbaan moeten gaan zoeken welke componenten verbonden zijn met de spoel en die controleren.

Ergens zal er een onderbreking of defect component hiervoor verantwoordelijk zijn.



[joep meloen]

Sorry iid 3 elcos. Deze zijn goed.



Externe test voedingsspanning 12v op de spoel zet schakeld het apparaat netjes in.



Er blijft dan wel vreemdgenoeg ook spanning op de spoel staan bij afkoppelen externe spanning.

Apparaat blijft dus dan draaien.

Na uitzetten blijft de stuurspanning weg van de spoel.



De IC uitgang naar de spoel meet heel kort iets van 12 v en loopt terug naar nul.

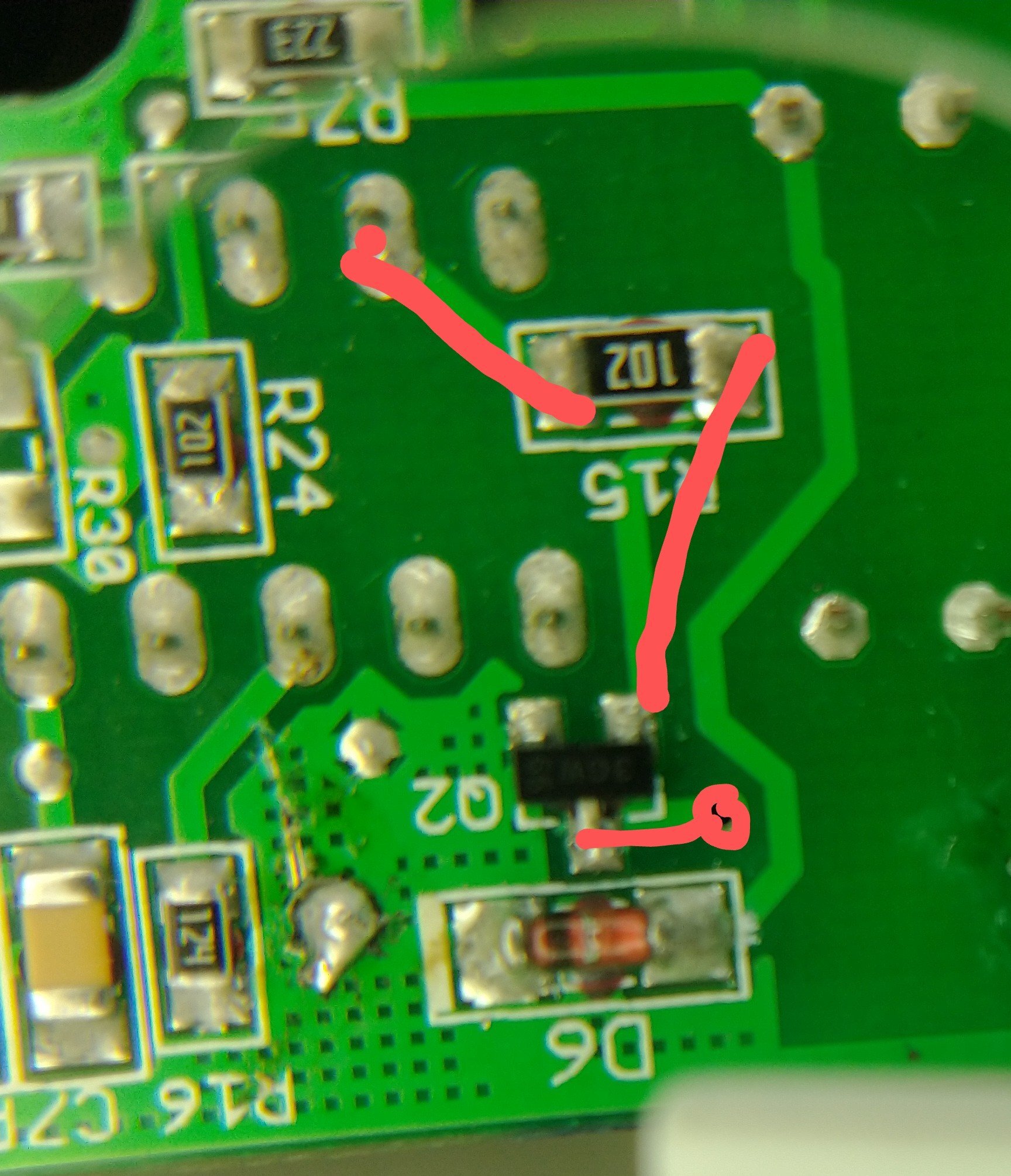

Zit ook een piepkleine transistor nog tussen daar meet ik ook ervoor iets van 12v.

Na de transistor meet ik niets.



Start ik het met de externe voeding op.

En dan eraf.

Dan meet ik alles vanaf de ic, transistor tot aan de spoel ongeveel 10 -12v.



Bij het rondje gaat hij direct naar de spoel aan de andere kant van de print.



Er staat iets van 3GW 66 op.





6 oktober 2021 aangepast door joep meloen

[ceesv]

Bij het inschakelen zal er ergens wisselspanning gelijkgericht moeten worden door een diode.

Die wisselspanning zal via een transformator of rechtstreeks uit het lichtnet via een condensator en weerstand aan de diode gevoerd worden.

Ook kunnen er nog de nodige schakelaars en magneet contacten van de beveiliging tussen zitten.



Zoeken geblazen.

[joep meloen]

Bedankt!



Schakelaars en beveiligingen en heb ik gecheckt.

Zit geen transformator ergens of op de print.



Ik ga nog even die complete voedingslijn na.



Vraag. Zijn dat zenerdiodes die voor zoon voeding gebruikt worden?

Ik weet hoe ik diodes moet meten.

Maar met zener is dat een ander verhaal.

En dat transistortje... Kan ik dat overbruggen tijdelijk of meten.

[ceesv]

Ik kan mij voorstellen dat er over de spoel een diode anti parallel geschakeld is om de tegen inductie bij uitschakelen kort te sluiten.

Verder kan er na de gelijkricht diode een zender geschakeld zijn die voorkomt dat de spanning boven 24 Volt uitkomt.

Omdat je spanning op de spoel hebt gezet en vertelt dat de elco zich langzaam ontlaadt, zal er geen defecte zener diode over de spoel staan.

Er komt geen voedingspanning uit je voeding om de spoel te schakelen.

[joep meloen]

Op de voedingsspanning zit een triac btb16-600cw.

Misschien is deze stuk.

Lastig te krijgen... Conrad heeft de bta06-600cw liggen kan ik deze gebruiken.



Aan de andere kant zit een varistor 391kd10

Hier zit iid een diode (goed) en een vierkante condensator achter. Hier meet ik ook niets.



Dit alles staat in verbinding met de spoel.

[Steve]

C2 =220UF/16v

C9 en C13 =100uf/63v

C1 = 0,47 uf/275v



compleet nieuw printje is 50 euro

DE LONGHI KW717074.rar

[joep meloen]

Dank je Steve.

Denk dat ik nu wat verder kom.

Ik laat het weten

[joep meloen]

Op 5-10-2021 om 16:14, joep meloen zei:

2 blauwe elcos heb ik na uitgesoldeerd te hebben nagemeten met capaciteitsmeter en zijn goed 220uf /63v.

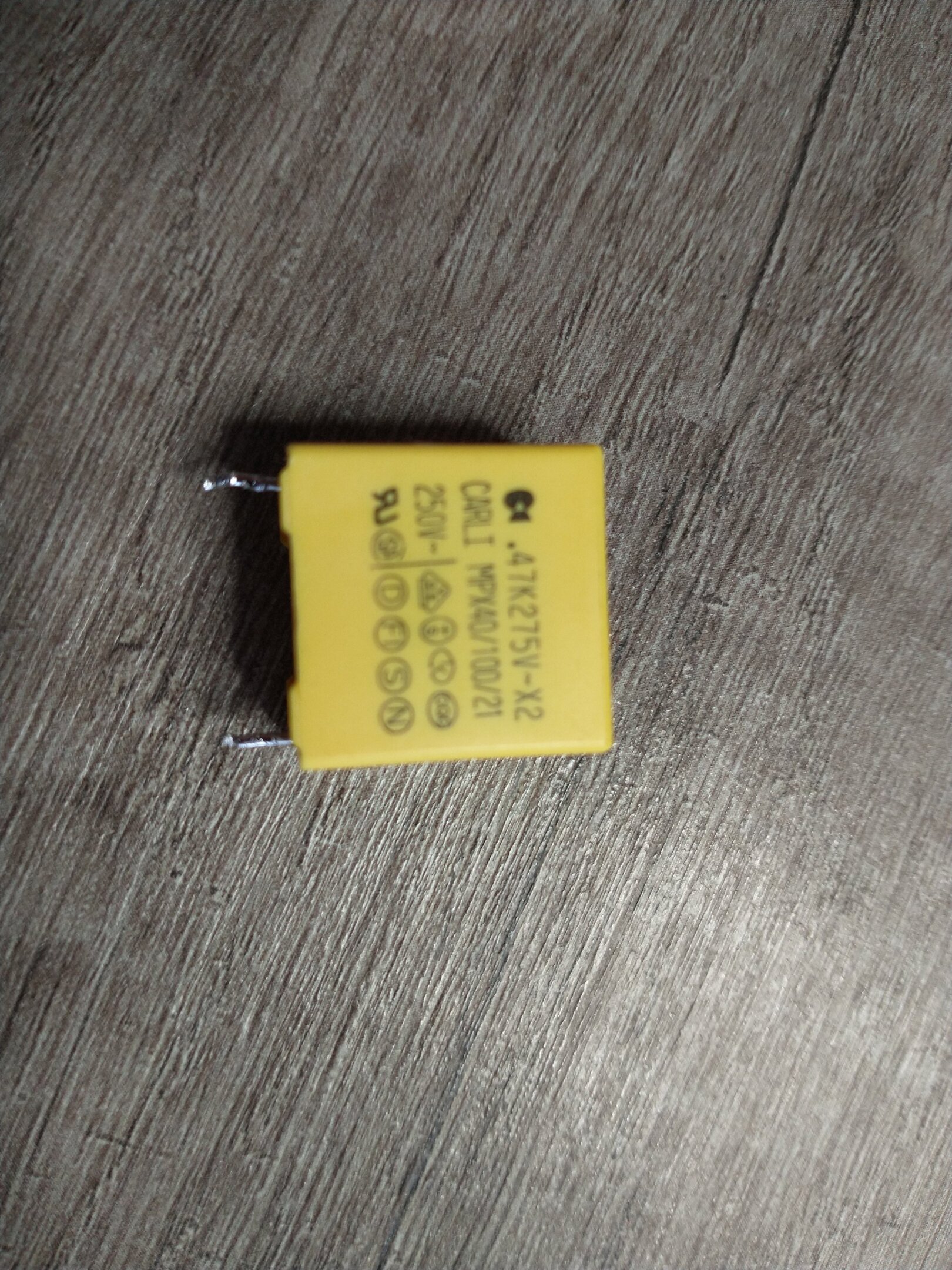

De gele condensator is 0.47 uf denk ik maar meet 0.25 uf.



Deze ga ik eerst vervangen en kijk dan even verder.

Had ik iid eerst moeten vervangen en heb ik niet gedaan.

Spoel van relais trok mijn aandacht.



Krijg tevens nog geen stroom op de spoel van de relais wellicht heeft het met bovenstaande condensator te maken.



Jammer dat er heen schemaatje van bestaat.

Deze heb ik vervangen voor een zwaardere op te testen.

Nu werkt alles!

Ik zet er uiteindelijk een nieuwe in.



Had zelf al gemeten dat hij de helft kwijt was aan capp.

Zie reactie hierboven.



Ik wist niet dat dit als voorschakelweerstand "ook"  word gebruikt in zoon schakeling.

En dat dan de Capp. Beduidend minder kan worden.

Hierdoor kan de spanning dermate laag worden dat de zaak niet opstart.



Heb mij vediept in x2 condensatoren en is nu duidelijk!



Dank allemaal.

Ik vond het weer een leerzaam projectje.

[ceesv]

Die condensator is voor wisselspanning een weerstand en zorgt na gelijkrichting voor de 24 Volt relais spanning.



Vroeger waren die condensatoren van betere kwaliteit,maar omdat ze milieu vriendelijk gemaakt moesten worden is de levensduur korter geworden waarna na verloop van tijd het hele apparaat weggegooid wordt.



De winst voor een duurzame samenleving?

Geen.

[iemand]

Als het apparaat de hele dag met stekker in stopcontact zit en die condensator onder spanning staat 'slijt' ie ook nog eens extra tgv allerlei piekjes op het net. Na gebruik stekker eruit of combineren met een geschakeld (inplug-)stopcontact verlengd de levensduur.



Die kwaal en oplossingsvoorstel komt van de senseo-reparateurs 😉

[Psychosammie]

Ehh, nee. De condensator gaat kapot door de inschakelverschijnselen. Dus gewoon lekker aan laten staan.
