Afstellen draaibare schotel, ontvanger en satfinder komen niet overeen

[BrunoVP]

8 minuten geleden, Sprietje zei:

Het lijkt me een onmogelijke opgave om de lnb met die metalen houders precies in het verlengde van de lnb-arm te plaatsen. Dat kan er alleen maar naast en dat is vragen om moeilijkheden met een draaibare schotel.

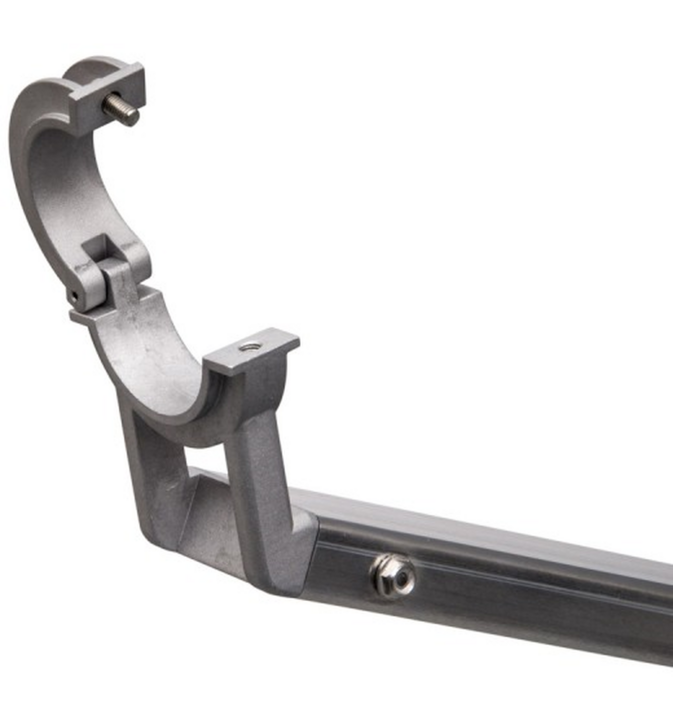

Een aluminium lnb-houder van Triax lijkt me beter te passen.

Je hebt gelijk. Was het proberen waard. Vraag is nu, kan ik deze Triax houder in mijn arm krijgen? Volgens de foto schuift deze in de arm. Zal morgen met de schuifmaat de exacte afmetingen doorgeven. Maar heel fijn voor het zoeken naar een oplossing.

16 oktober 2021 aangepast door BrunoVP

[ceesv]

Voor het verkopen van 2e hands artikelen hebben we een eigen rubriek.



Hier gaat het over schotels afstellen!

[cookie monster]

Hoe ik de LNB juist zet:

Wanneer de schotel juist staat , ik zet de LNB op 4,8°O kaarsrecht , dan draai ik de schotel bv naar 52°O , als je vrij zicht hebt op die satelliet ,

en draai ik nog eens met de LNB tot dat die goed staat , en kees is klaar !! 🙂

Je kan de LNB ook nog eens testen op bv 15°W of als je verder kan , bv Hispasat 30°W !!



[Sprietje]

6 uren geleden, cookie monster zei:

Hoe ik de LNB juist zet:

Wanneer de schotel juist staat , ik zet de LNB op 4,8°O kaarsrecht , dan draai ik de schotel bv naar 52°O , als je vrij zicht hebt op die satelliet ,

en draai ik nog eens met de LNB tot dat die goed staat , en kees is klaar !! 🙂

Je kan de LNB ook nog eens testen op bv 15°W of als je verder kan , bv Hispasat 30°W !!

Wat bedoel je met totdat die goed staat?



[cookie monster]

4 minuten geleden, Sprietje zei:

Wat bedoel je met totdat die goed staat?



Ik draai dan aan de lnb totdat de polarisatie goed staat , eerst 4,8°O (satelliet-zuiden) !!

Ik heb dit daarna zo ook getest op 52°O &  18°W (verder kan ik niet , muur) ,

en de LNB stond dan goed voor alle satellieten !!





[Sprietje]

Dit betekent dus dat je op verschillende posities de skew van de lnb optimaal gaat instellen. Maar dat is tocht raar? Uiteindelijk staat hij dan optimaal op de laatste satelliet en niet op de anderen.



[D-box]

Ik zet de LNBF kaarsrecht verticaal als ie op de 4,8E staat.

[cookie monster]

1 minuut geleden, Sprietje zei:

verschillende posities de skew van de lnb

Een schotel volgt de clarke belt , de enige goede oplossing zou dan zijn ,

bv zoals die oude chaparral LNB's ivm de skew , wat zou betekenen , alle andere KU-LNBf's zijn fout ?? :

Een paar jaar terug was er hier iemand die niks begreep van de skew !!

Die persoon is hier ondertussen geen lid meer !!



[Sprietje]

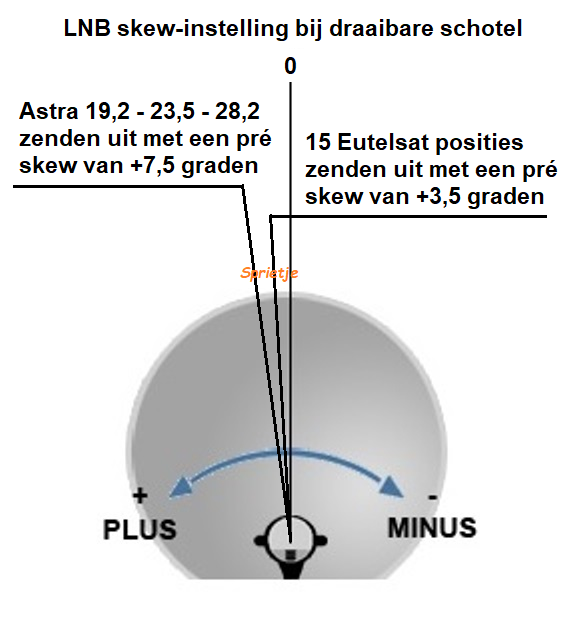

Ik vind het een goede optie dat bij een draaibare schotel de skew van de lnb op +3° ingesteld moet worden als die naar het zuiden gericht is.

De skew van de Astra 1-2-3 staat dan 7,5 - 3 = 4,5° verkeerd

De skew van alle Eutelsat satellieten staat dan 0,5° verkeerd

De skew van alle overige satellieten staat dan 3° verkeerd

Hiermee voorkom je dat de skew van de Astra 1-2-3  7,5° verkeerd komt te staan.





17 oktober 2021 aangepast door Sprietje
opmaak

[BrunoVP]

16 uren geleden, BrunoVP zei:

Je hebt gelijk. Was het proberen waard. Vraag is nu, kan ik deze Triax houder in mijn arm krijgen? Volgens de foto schuift deze in de arm. Zal morgen met de schuifmaat de exacte afmetingen doorgeven. Maar heel fijn voor het zoeken naar een oplossing.

Heb dus nu de maten van de LNB arm. Binnen 27.4 x 17.4mm. Buiten 30.5 x 20.2mm. En nu hopen op een gepast alternatief voor de bestaande PVC.

[BrunoVP]

55 minuten geleden, Sprietje zei:

Ik vind het een goede optie dat bij een draaibare schotel de skew van de lnb op +3° ingesteld moet worden als die naar het zuiden gericht is.

De skew van de Astra 1-2-3 staat dan 7,5 - 3 = 4,5° verkeerd

De skew van alle Eutelsat satellieten staat dan 0,5° verkeerd

De skew van alle overige satellieten staat dan 3° verkeerd

Hiermee voorkom je dat de skew van de Astra 1-2-3  7,5° verkeerd komt te staan.





Interessante theorie. Ga dit in de praktijk toepassen. Zal achteraf mijn bevindingen doorgeven.

[D-box]

Hoi mannen,

Laten we het niet te moeilijk maken voor @BrunoVP, eerst de installatie werkende maken, daarna (als hij dat wil) kloten met de skew.

Eerst de LNBF op de 4,8E kaarsrecht verticaal. (zo doe ik dat altijd en ik kloot nooit met de skew, ik laat het altijd zo staan).

Het is allemaal niet zo moeilijk, binnen een uurtje is het gepiept (als je met z'n tweeën bent.

[BrunoVP]

De aanhouder zal ooit wel winnen zeker?

Heb iets nieuw gevonden. Bekijk zeker bijgaande foto's.

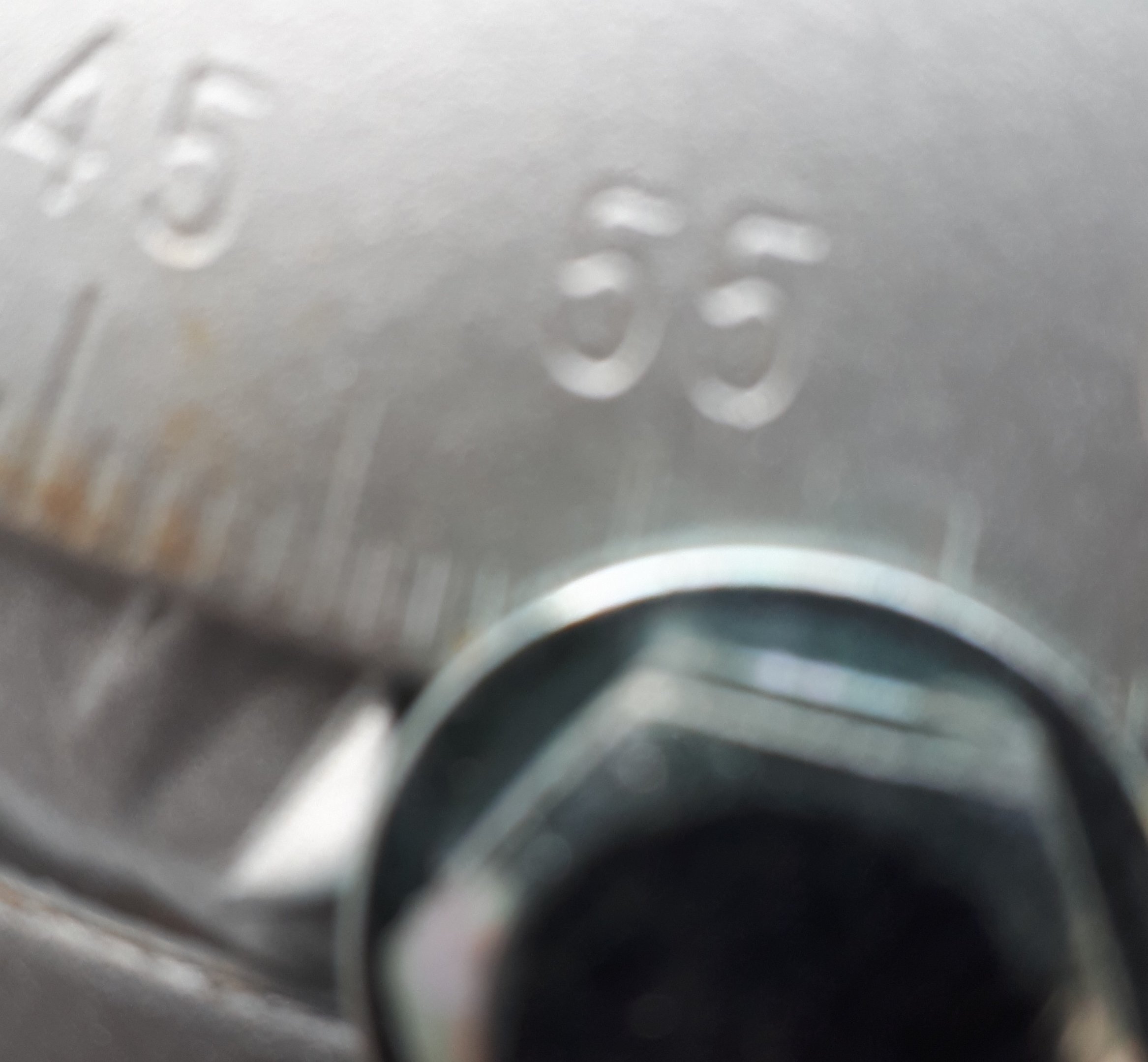

Volgens de handleiding zou ik de Latitude moeten instellen op 51°.

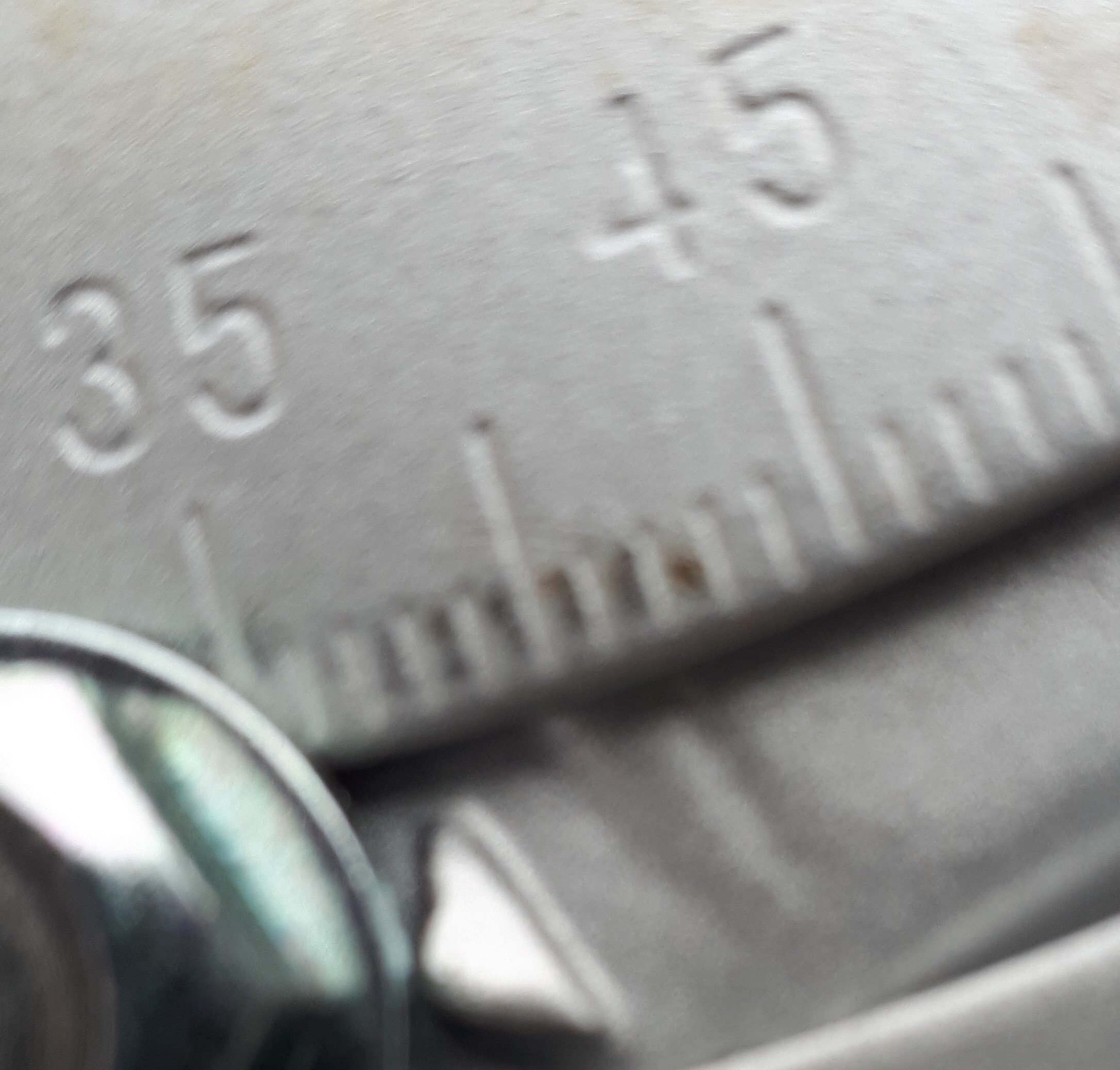

Wat resulteert in een elevatie van 39°.

Voor mij word dit dan een Declination Angle van 7.4° en een Dish Bracket Angle van 22.6°.

Foto's zijn van de motor.

[Sprietje]

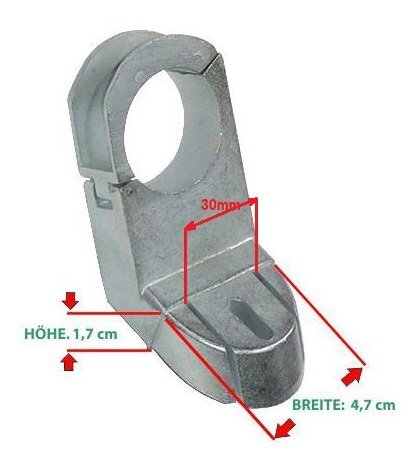

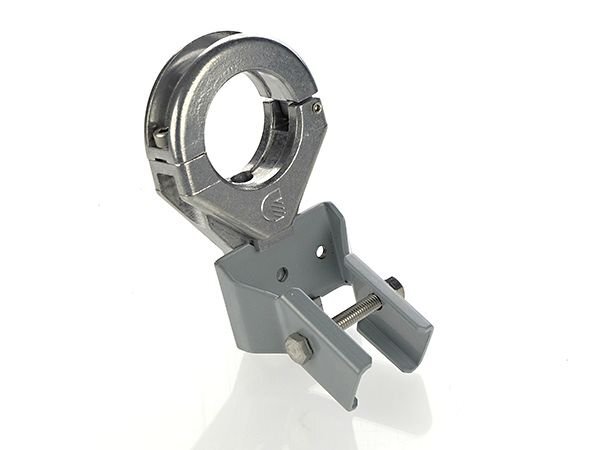

Voor een arm van 20x30mm zijn er 2 lnb-houders die je kunt gebruiken, een universele en de Gibertini.

Probeer eens scherpe foto's op het forum te plaatsen, bij wazige foto's zie je bijna niets.





17 oktober 2021 aangepast door Sprietje

[BrunoVP]

15 minuten geleden, D-box zei:

Hoi mannen,

Laten we het niet te moeilijk maken voor @BrunoVP, eerst de installatie werkende maken, daarna (als hij dat wil) kloten met de skew.

Eerst de LNBF op de 4,8E kaarsrecht verticaal. (zo doe ik dat altijd en ik kloot nooit met de skew, ik laat het altijd zo staan).

Het is allemaal niet zo moeilijk, binnen een uurtje is het gepiept (als je met z'n tweeën bent.

Dat is het hem nu juist. Heeft ooit gewerkt. maar het fine-tunen is mislukt. Op bepaalde zenders, maar vraag me niet meer welke, had ik blokvorming. En nu is het blijkbaar helemaal om zeep. Niks, nul nada.  En helaas heb ik niemand om mij bij te staan.
