Triax 80 multifeed 4 lnb’s

[Sprietje]

15 minuten geleden, Ventura zei:



Smokkelen? Er hoeft niks te worden gesmokkeld bij een triax 88 icm astra 1 en 3.

Bij een correcte afstelling moeten de lnb's van de Astra 19,2 en 23,5 oost precies 54mm van elkaar staan en dat is onmogelijk als de koppen 60mm zijn. Er moet dus gesmokkeld worden. Daarom is er ook een duo-lnb voor de Astra 1 en 3 waarbij de koppen 54mm van elkaar staan.

[Ventura]

55 minuten geleden, Sprietje zei:

Bij een correcte afstelling moeten de lnb's van de Astra 19,2 en 23,5 oost precies 54mm van elkaar staan en dat is onmogelijk als de koppen 60mm zijn. Er moet dus gesmokkeld worden. Daarom is er ook een duo-lnb voor de Astra 1 en 3 waarbij de koppen 54mm van elkaar staan.



Volgens theoretische berekening. In praktijk heb ik zelf gemeten dat er niks hoeft te worden gesmokkeld bij het uitrichten van een triax 88cm icm een originele triax multifeed houder. Is er voldoende ruimte om 60mm lnb koppen te gebruiken voor de astra 1 en 3.

[Sprietje]

Dan heb je niet goed gemeten. Ze maken toch niets voor niets duo-lnb's voor een schotel van 85cm waarvan de koppen 54mm h.o.h. van elkaar staat of wil je zeggen dat al die verschillende fabrikanten van duo-lnb's fout zitten. Maar ik wil je nog wel even op een eenvoudige manier uitrekenen dat je bewering niet klopt:
Ik hoop dat je gelooft dat de koppen van een duo-lnb voor de ontvangst van de Astra 19,2 en 23,5 op een schotel van 60cm breed 38mm uit elkaar staan zoals bij tientallen merken het geval is.
Wil je een schotel van 85cm breed gaan gebruiken, dan zullen de koppen in evenredigheid verder van elkaar moeten staan dus 85:60=1,4166 maal 38mm is 53,8mm, afgerond 54mm.



[J0ke]

@Sprietje

Ik ben van plan een andere schotel aan te schaffen hier in de buurt. Nu kan ik daar kiezen tussen een triax tds 110 of een asat 100cm ( ze lijken mij alle 2 hetzelfde)

Bij de asat staat dat deze hetzelfde is als de triax alleen door pallet inkoop goedkoper.


Is bovenstaande dan wel geschikt voor multi lnb’s?

En wat zijn dan de juiste afstellingen?

Op beide modellen zou de multi lnb houder van triax moeten passen.


alvast bedankt.



[blackeyes]

ik heb je een bericht gestuurd

[Sprietje]

De Asat100 is hetzelfde als de nieuwe Triax TD100 en die heeft dezelfde afmetingen als de oude Triax 88. De Triax 110 is dus een stuk groter.



[J0ke]

Zojuist, Sprietje zei:

De Asat100 is hetzelfde als de nieuwe Triax TD100 en die heeft dezelfde afmetingen als de oude Triax 88. De Triax 110 is dus een stuk groter.



Oke, duidelijk. Met de asat100 zou ik dus net wegkomen met 4 lnb’s?



zou je mij eventueel de afstellingen hiervoor kunnen geven?


dan kan ik hier morgen mee aan de slag.


bedankt alvast.

[Sprietje]

Ga ik straks doen.

[Ventura]

8 uren geleden, Sprietje zei:

Dan heb je niet goed gemeten. >knip< Maar ik wil je nog wel even op een eenvoudige manier uitrekenen dat je bewering niet klopt



Ik kan zeggen dat ik meer vertrouwen heb in de Rover hd tab 900 plus. Dan een Sprietje berekening. Ik weet wat ik meet.

[Sprietje]

Ja en al die lnb-fabrikanten zijn ook gek hè?

[Sprietje]

Beste J0ke



Ik heb de afstellingen voor een Triax TD100 nabij Weert voor je uitgerekend voor de 4 bekende satellieten.
Ga als volgt te werk:

- monteer de rail zodat het gat in het midden in de onderste groef zit
- stel de elevatie van de schotel zo in, dat de bovenzijde van de rail in de richting van de schotel horizontaal staat

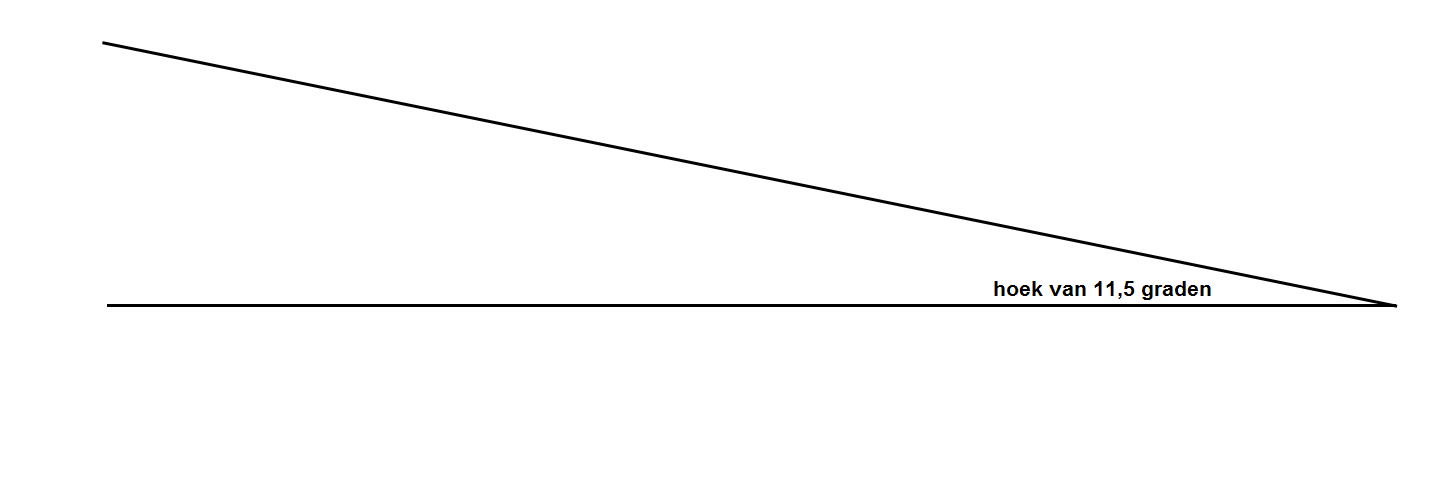

- zet de rail nu precies 11,5 graden schuin, in het oosten het laagste, in het westen het hoogste, zie bijgevoegde hoek
- Monteer de lnb's in de klemmen en zorg dat de koppen 5-6mm van de klem staan
- plaats de 19,2-lnb met de klem tegen de arm
- de overige berekende afstanden zijn:
a- tussen de Hotbird 13 en Astra 19,2 is 78,5mm
b- tussen de Astra 19,2 en Astra 23,5 is 54mm
c- tussen de Astra 23,5 en Astra 28,2 is 61mm
- je ziet dat de afstand van 54mm niet haalbaar is met koppen van 60mm. De lnb's kunnen minimaal 58mm van elkaar staan op de gebogen rail. Daarom moeten de afstanden iets anders verdeeld worden en wel als volgt
a- tussen de Hotbird 13 en Astra 19,2 is 74,5mm
b- tussen de Astra 19,2 en Astra 23,5 is 58mm (koppen tegen elkaar)
c- tussen de Astra 23,5 en Astra 28,2 is 61mm
-de Astra 19,2-lnb komt er nu 4mm naast te staan maar dat is niet erg omdat deze satelliet toch sterk genoeg is
- stel de skew van de lnb's als volgt in:

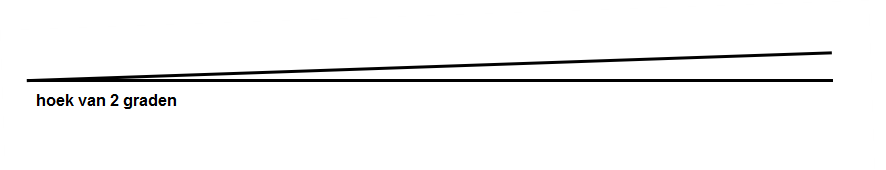

a- Hotbird 13   op -2°

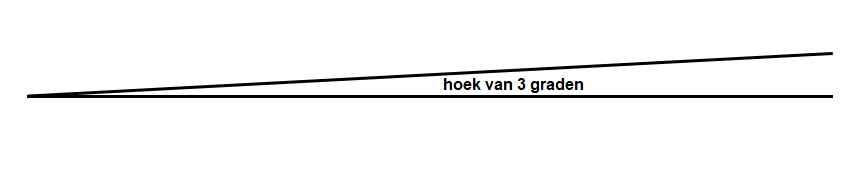

b- Astra 19,2   op -3°
c- Astra 23,5   op -6°

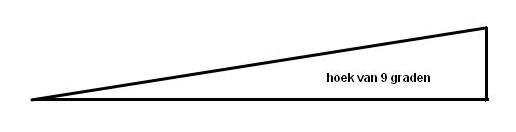

d- Astra 28,35 op -9°
- stel de elevatie van de schotel in op 29,7° om de Astra 23,5 te vinden
- draai de schotel naar 161,6° Azimuth om de Astra 23,5 te vinden.
- je stelt de draairichting en elevatie dus zo in, dat je de schotel op maximale signaalkwaliteit uitricht op de Astra 23,5, niet op de Astra 19,2 want die lnb staat er 4mm naast.
- je ontvangt nu alle 4 de satellieten optimaal



Je kunt de bijgevoegde hoeken uitprinten en uitknippen, als je geen printer hebt plaats je een vel papier op je scherm en neem je de hoeken over. De hoek voor de rail zou ik op een stuk karton plakken en uitknippen. Dan leg je er een waterpas bovenop.



20 november 2021 aangepast door Sprietje

[J0ke]

Ik wilde nog even melden dat de genoemde instellingen door sprietje spot on waren. Bedankt daarvoor👍

[Sprietje]

Ik heb het graag voor je berekend.
