Drs. IJzerbout Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 Er is maar 1 reservemast voor 648 kHz daar aanwezig. Een rondstraler. De andere masten zijn arrays voor 648 en 1296 kHz en zijn niet meer in gebruik. Dit zijn directional antennes richting het continent. Deze kun je niet gebruiken tenzij je er één neemt. Het lijkt mij dat op dat terein de toevoer daarna toe te moeilijk (onrendabel) is voor de 4 kW zender. Die masten werden destijds met 500 kW gevoed. Daar komt het op een paar kW niet aan wat je over de feeders en phasers verliest. "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux." Link naar reactie Delen op andere sites Meer opties om te delen...
Eduard07 Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 (aangepast) Dubbel gepost 7 december 2021 aangepast door Eduard07 Vu+ Duo2 + PLi 4.0 + Fuba DAA110 + Stab 120Vu+Solo2 + Fuba DAA 850 + multifeed met 2 twin Alps + 1 quattro Alps + 1 twin MTI + PLi 4.0 Link naar reactie Delen op andere sites Meer opties om te delen...
Eduard07 Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 11 uren geleden, RaCafan zei: Volgens het bericht van Alen Beech zend Caroline uit met een 4 KW vanaf een reserve antenne op Orfordness. Op hun side is rechts onder het kopje nieuws te zien dat men overgeschakeld is 350 ft mast. Het staat er niet bij maar dat was in 2020. Wat is er aan de hand? Is men terug gegaan naar de reserve mast van 160 ft? Zo ja, waarom? Ik heb op een ander forum gelezen dat de Caroline technici in het voorjaar willen uitdokteren hoe ze uiteindelijk toch van een hogere mast gebruik kunnen gaan maken. Het komt er dan op neer dat de onderlinge invloed van die hogere masten op elkaar (i.v.m. met het oorspronkelijke doel een oostelijk gericht signaal maximaal uit te zenden (BBC World Service) moet worden "geneutraliseerd". Mogelijk zou zelfs afbraak van een aantal masten noodzakelijk zijn. (Wel jammer dat Caroline nu niet op een hoge mast kan uitzenden met die 4 kW.) Vu+ Duo2 + PLi 4.0 + Fuba DAA110 + Stab 120Vu+Solo2 + Fuba DAA 850 + multifeed met 2 twin Alps + 1 quattro Alps + 1 twin MTI + PLi 4.0 Link naar reactie Delen op andere sites Meer opties om te delen...
Drs. IJzerbout Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 (aangepast) Een hogere mast is per definitie niet rendabeler met meer veldsterkte. Alles heeft te maken met de impedantie, golflengte en hoe de mast staat. Op een isolator of is ie geaard. En dan het gewenste stralings diagram. Welke openingshoek in verband met een sterke grondgolf of ruimtegolf. Antennes zijn niet eenvoudig. Dus je sluit niet zo maar even een lijntje aan en dan gaan met die banaan. Bij lange golflengtes zoals 648 kHz (463 mtr) gaat ook de bandbreedte een rol spelen. Bij een audiobandbreedte van 4,5 kHz moet de mast 4,5 kHz onder en 4,5 kHz boven de nominale frequentie resoneren. Nu zit Caroline daar zelfs ver buiten met hun 2 x 7 kHz. Aan de hoge kant van de middengolfband (200 mtr) speelt dat nauwelijks nog een rol. Op de langegolf 153 kHz is de bandbreedte nog extremer. Daarom klonk de DLF destijds zo dof. Dat kwam door de antenne bandbreedte van de antenne in Donebach. Dat is ook de reden dat onder de 150 kHz geen normale radio uitzendingen plaats vinden. De antennetechniek laat dat niet toe. Ook moet er een lange leiding naar die hoofdmasten waar uiteindelijk verlies optreedt. Je kunt dan wel de zender meer vermogen laten geven maar dat kost een hoop geld aan stroom. Of je moet de zender in een hok (container) vlak bij de mast zetten. Dat was het voordeel van de zeezenders. Die hadden geen lange weg van de zender naar de mast. Zo...dit was les 3 van Drs. IJzerbout van antennetechniek....😁 😁 7 december 2021 aangepast door Drs. IJzerbout "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux." Link naar reactie Delen op andere sites Meer opties om te delen...
Eduard07 Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 DLF klonk inderdaad opvallend dof. Maar eigenlijk vond ik dat van alle Duitse AM zenders, ook op de middengolf. Had altijd de indruk dat ze in Duitsland nog nooit hadden gehoord van Optimods. Caroline zat een tijdje op 963 kHz, maar pal ernaast op 972 kHz zat Hamburg-Moorfleet (972 kHz, 100 kW) en die klonk zwakker en doffer. Caroline 963 klonk daarentegen bijna FM. De zenders van Caroline 648 staan op het mastenterrein en worden op afstand bediend, staat me bij. Verder heb ik op een ander forum gelezen dat de huidige, nieuwe zender op haar minimum van 7 komma nog wat staat te branden, maar dat de effectieve output 4 kW is, en daarmee aan de vergunning voldoet. Een verlies "onderweg" dus van zo'n 3 kW. Vu+ Duo2 + PLi 4.0 + Fuba DAA110 + Stab 120Vu+Solo2 + Fuba DAA 850 + multifeed met 2 twin Alps + 1 quattro Alps + 1 twin MTI + PLi 4.0 Link naar reactie Delen op andere sites Meer opties om te delen...
Drs. IJzerbout Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 De DLF had nog een ander probleem. De masten waren nog maar heel moeilijk in resonantie te brengen onder en boven de 153 kHz. Maar dat was ook weer een voordeel omdat op 148,3 kHz in Noord Duitsland, Pinneberg zit met hun Seefunk. Weerberichten voor de zeevaart. Met 50 baud. Daar moest om iedere prijs verhinderd worden dat de DLF daarin doorspettert. Daarom was het ook meteen afgelopen boven de 4,5 kHz. Dat doet men met een brickwall filter. Ik heb de DLF zender in Donebach gezien. Ik woonde er vlak bij. Daar is mij dat uitgelegd door technici van Telefunken waarom de zender zo dof klonk. Voor spraak was dat niet zo erg. Wilde je een beter geluid op de langegolf dan kon je ook op de 177 kHz uitwijken. "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux." Link naar reactie Delen op andere sites Meer opties om te delen...
Drs. IJzerbout Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 18 minuten geleden, Eduard07 zei: Caroline 963 klonk daarentegen bijna FM Zoiets vind ik altijd vreemd want Caroline mocht dan wel buiten de band specificaties zitten (ze waren een piraat en lapten zulke beperkingen aan hun laars) maar de meeste ontvangers hielden bij 4,5 kHz op vanwege de 9 kHz middenfrequent filters. Hadden ze een bredere MF doorlaatkromme dan had je zeker ´s avonds irretant zijband gelispel. De betere AM ontvangers hadden omschakelbare MF bandbreedte....maar dat was eerder de uitzondering. Alles veel te gecompliceerd voor Truus de huisvrouw. "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux." Link naar reactie Delen op andere sites Meer opties om te delen...

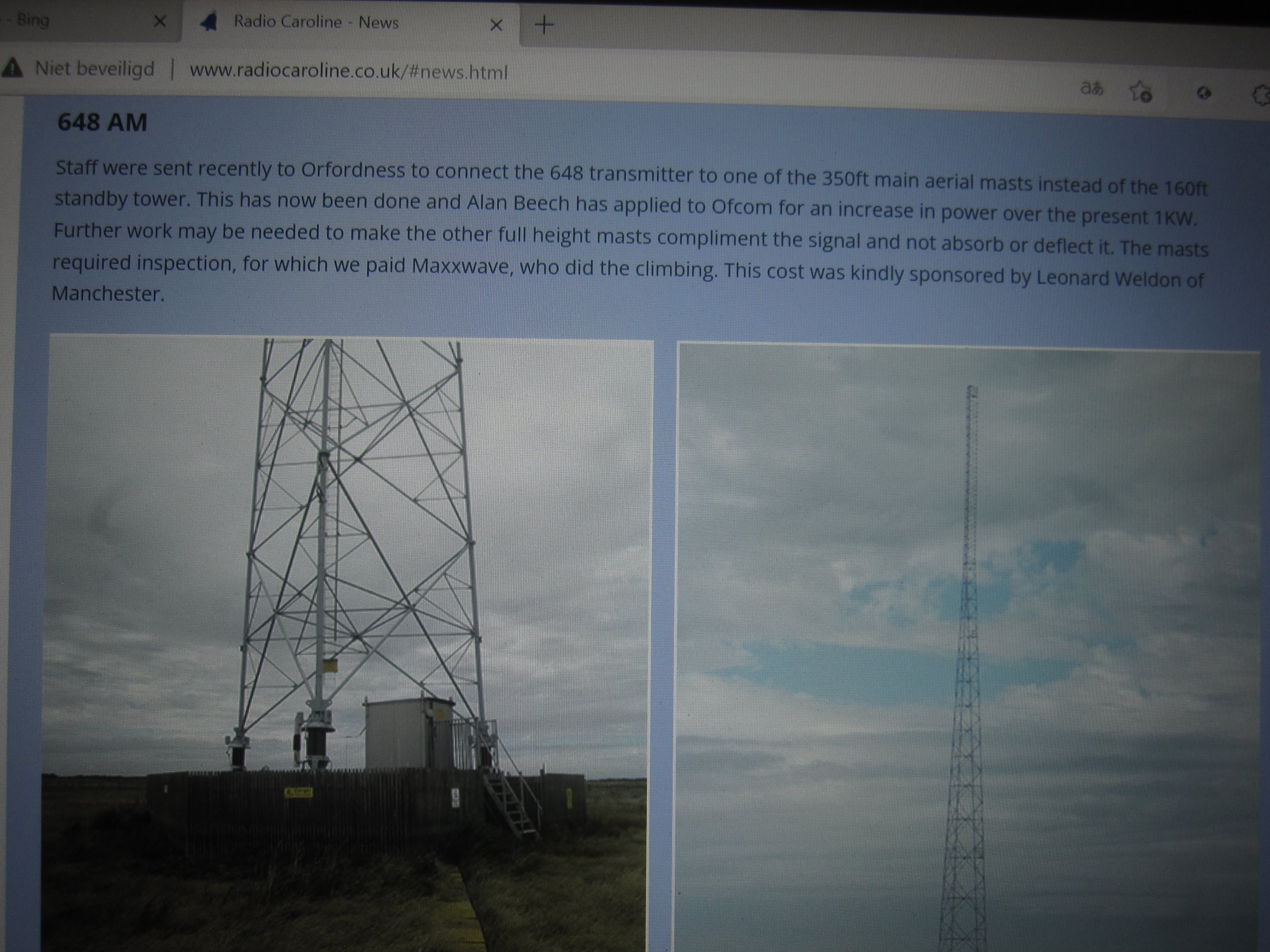

RaCafan Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 Graag toch nog even terug naar de zendmast. De hoogte maakt in samenspel met de andere masten dus wel uit. Dat was ook de reden dat men in de loop van 2020 van de reserve mast overging naar de hoge 350 ft mast. Die mast was daarvoor aangepast om rond te stralen. (donatie) Dit alles is o.a. nog terug te vinden op de Caroline side. Hooftpagina, scrol iets naar beneden, rechts zie dan more items, klik op news ( veel oud nieuws) Daar kun je o.a. vinden dat men met de 1 KW zender overschakelt is van de reserve mast naar de 350ft mast. 1 Link naar reactie Delen op andere sites Meer opties om te delen...
RaCafan Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 Aanvulling: waarom nu weer die reserve mast? Zal wel aan mij liggen, maar ik ben ook geen techneut. Link naar reactie Delen op andere sites Meer opties om te delen...
Moderator ceesv Geplaatst: 7 december 2021 Moderator Delen Geplaatst: 7 december 2021 Vanwege het stralingsdiagram, zoals hierboven Drs. Ijzerbout uitgelegd heeft? Gaat niet bestaat niet! 65" 4-K OLED, Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan. Link naar reactie Delen op andere sites Meer opties om te delen...
Drs. IJzerbout Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 (aangepast) Ahh...ik zie het...die mast staat op isolatoren. Dan is de voeding direct aan de voet. 350 ft is 106,68 mtr. Voor de golflengte van 463 mtr klopt dat behoorlijk (1/4 lambda) Ik zie geen top capaciteit dus klopt wel. Die mast is zeer geschikt voor 648 kHz. Tja, de andere masten staan in de weg en zullen het stralingsdiagram voor rondomstraling sterk en negatief beinvloeden. Dus daarom terug naar de reservemast. Die staat ver genoeg uit de buurt van die andere masten. RaCafan...het is zo dat de hele mast straalt (in resonantie is) dus niet iets ergens bovenin zoals bij FM. Je moet je de mast van deze constructie voorstellen als een open dipool. De andere pool van de dipool (di =2) zit in spiegelbeeld denkbeeldig onder de aarde onder de mast. Dit is de tegencapaciteit. De polarisatie is vertikaal. De mast is vrijstaand...zonder tui draden. Da is weer een nadeel want daardoor moet de voet van de mast breed zijn zodat ie blijft staan. Dat verstoord weer het stralingsdiagram...Alles met voor en nadelen. 7 december 2021 aangepast door Drs. IJzerbout 1 "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux." Link naar reactie Delen op andere sites Meer opties om te delen...
RaCafan Geplaatst: 7 december 2021 Delen Geplaatst: 7 december 2021 Het klinkt aannemelijk wat u schijft. Mogelijk is men dus na verloop van tijd er achter gekomen dat het niet goed werkt een omnidirectionele antenne (In 2020 omgebouwd naar een omnidirectioneel 350ft antenne ) in een situatie die bedoelt was voor het zenden naar een richting. (BBC) Niet erg professioneel dan van de Caroline boys. Mogelijk zit men dus al erg lang terug op de reserve antenne en hebben wij dat niet opgemerkt in de ontvangst kwaliteit. Link naar reactie Delen op andere sites Meer opties om te delen...
cookie monster Geplaatst: 8 december 2021 Delen Geplaatst: 8 december 2021 (aangepast) Op 7-12-2021 om 10:00, Drs. IJzerbout zei: Op de langegolf 153 kHz is de bandbreedte nog extremer. Mercikes voor de uitleg 🙂 BTW: Destijds (jaren 80) hadden wij babyfoons die net onder de 150Khz zaten , maar je kon deze toch net boven die frequentie verzetten , leuk geëxperimenteerd !! Als bengel maar wat gedraaid , onze pa kende er wel iets van !! Terug naar Caroline , de ontvangst is alhier gewoon heel belabberd !! 8 december 2021 aangepast door cookie monster 1 C o o kie M o nster C U L'8'R WEIRDOGAToRS I was born once , as an invasion of the bodysnatchers , but the doctor did get a brain-attack !! my name: breedbandwurger 1967 casa CM: FTA DVB-S & FTA DVB-S2 Link naar reactie Delen op andere sites Meer opties om te delen...
RaCafan Geplaatst: 9 december 2021 Delen Geplaatst: 9 december 2021 Hier in west Brabant ook geen vooruitgang. Misschien hebben ze de 90 meter hoge mast van de Ross Revenge nog wel ergens liggen. (Op hun schip dat te bezoeken is staat nu een andere mast.) Die is/was bijna net zo hoog als de 350ft masten op orfortness. 1 Link naar reactie Delen op andere sites Meer opties om te delen...
RaCafan Geplaatst: 9 december 2021 Delen Geplaatst: 9 december 2021 Op 7-12-2021 om 09:51, Eduard07 zei: Ik heb op een ander forum gelezen dat de Caroline technici in het voorjaar willen uitdokteren hoe ze uiteindelijk toch van een hogere mast gebruik kunnen gaan maken. Het komt er dan op neer dat de onderlinge invloed van die hogere masten op elkaar (i.v.m. met het oorspronkelijke doel een oostelijk gericht signaal maximaal uit te zenden (BBC World Service) moet worden "geneutraliseerd". Mogelijk zou zelfs afbraak van een aantal masten noodzakelijk zijn. (Wel jammer dat Caroline nu niet op een hoge mast kan uitzenden met die 4 kW.) Link naar reactie Delen op andere sites Meer opties om te delen...
