Cahors Big bisat

[Roger1980]

Goedenavond ook ik heb na een storm helaas mij triax van 110 moeten vervangen voor deze schotel

Wie weet hoe ik het voor mij lokatie moet uitrekenen aangezien de software het niet meer doet.

ik gebruik 4 koppen 2 relook voor 19 en 23 en 2 inverto black voor 28 en hotbird

ik heb de 19 Astra 1 in het midden gezet en de 23 ernaast maar wat zijn de exacte afstanden en de hoek die ik moet hebben ? Voor lokatie nieuw Vennep alvast bedankt

[RicardoBelli]

Hallo volgens mij  de hotbird op    -6,77         28,2 astra op 9,79  astra 19, 2 op 0  23,2 weet ik niet   mvg Ricardo

[RicardoBelli]

Zo heb ik ze staan de 23,3 staat uiteraard  tussen  de 19,2 en 28,2  alleen de schotelskew moet per lokatie worden ingesteld  maar helaas werkt cahors niet meer .mvg Ricardo

Schoteltilt word het ook genoemd

[RicardoBelli]

Bij mij staat de schoteltilt op - 9,55   maar ik heb de 9° oost als meest oostelijk  dan zou bij jou de schoteltilt iets minder moeten zijn  .mvg Ricardo

[RicardoBelli]

Misschien  kan Ventura hier nog wat aan toevoegen. Mvg Ricardo

[Sprietje]

2 uren geleden, Roger1980 zei:

Goedenavond ook ik heb na een storm helaas mij triax van 110 moeten vervangen voor deze schotel

Wie weet hoe ik het voor mij lokatie moet uitrekenen aangezien de software het niet meer doet.

ik gebruik 4 koppen 2 relook voor 19 en 23 en 2 inverto black voor 28 en hotbird

ik heb de 19 Astra 1 in het midden gezet en de 23 ernaast maar wat zijn de exacte afstanden en de hoek die ik moet hebben ? Voor lokatie nieuw Vennep alvast bedankt



In Nieuw Vennep moet de schotelskew (tilt) op -11° staan
De posities van de lnb's:
Astra 28,2 op 9,79
Astra 23,5 op 4,68
Astra 19,2 op 0
Hotbird 13 op -6,77



[Roger1980]

Bedankt voor de info Ricardo ga het morgen even proberen.. jij heb 5 lnb?

8 maart 2022 aangepast door Roger1980

[Roger1980]

Bedank sprietje ik ga het morgen meteen ffe instellen en de hoek gewoon ook 28 graden?

8 maart 2022 aangepast door Roger1980

[Sprietje]

De schotelelevatie moet op 28,7 ingesteld worden om de Astra 19,2 te vinden. Daarna fijn instellen op maximale signaalkwaliteit.



De skew van de lnb's moet je als volgt instellen:
Astra 28,2 op -10°
Astra 23,5 op -7°
Astra 19,2 op -3°
Hotbird 13 op -3°

d.w.z als je achter tegen de lnb's aan kijkt met de wijzers van de klok meegedraaid t.o.v. verticaal.



[Schotelspeller]

Kan een mod. het onderwerp corrigeren in Cahors?

[RicardoBelli]

Nee ik heb 4 lnb s 0,8   13 19,2 28,35  . De verdeling op het rail klopt zie ook bij sprietje mvg Ricardo

[Sprietje]

9 uren geleden, RicardoBelli zei:

Bij mij staat de schoteltilt op - 9,55   maar ik heb de 9° oost als meest oostelijk  dan zou bij jou de schoteltilt iets minder moeten zijn  .mvg Ricardo



Van dit verhaal klopt niets.
De 9 oost is niet de meest oostelijke satelliet bij jou maar de meest westelijke van de 28 oost t/m de 9 oost die je ontvangt.
En dat als je de 28 oost t/m 13 oost wilt ontvangen de schotel minder schuin moet staat klopt ook niet. Hoe meer het gemiddelde van de te ontvangen satellieten naar het zuiden ligt, des te meer horizontaal moet de schotel staan.



[Roger1980]

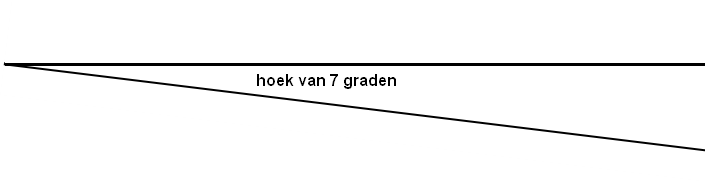

ffe stomme vraag...hoe doen jullie dat die 7 graden of 3 graden instellen....heb jullie allemaal een geodriekhoek ingebouwd op de LNB? 😉

[RicardoBelli]

Ja sprietje je hebt gelijk.ik heb deze opstelling later veranderd de meest westelijke is nu 0,8 ° oost is heb toen een screenshot gemaakt van de schors calculator dus zou  moeten kloppen mvg Ricardo

[mereltje]

22 minuten geleden, Roger1980 zei:

ffe stomme vraag...hoe doen jullie dat die 7 graden of 3 graden instellen....heb jullie allemaal een geodriekhoek ingebouwd op de LNB? 😉

Dat kun je met iedere smartphone (waterpas downloaden)
