Jamo studio monitor J-101 boxen

[ninguna]

hallo daar,

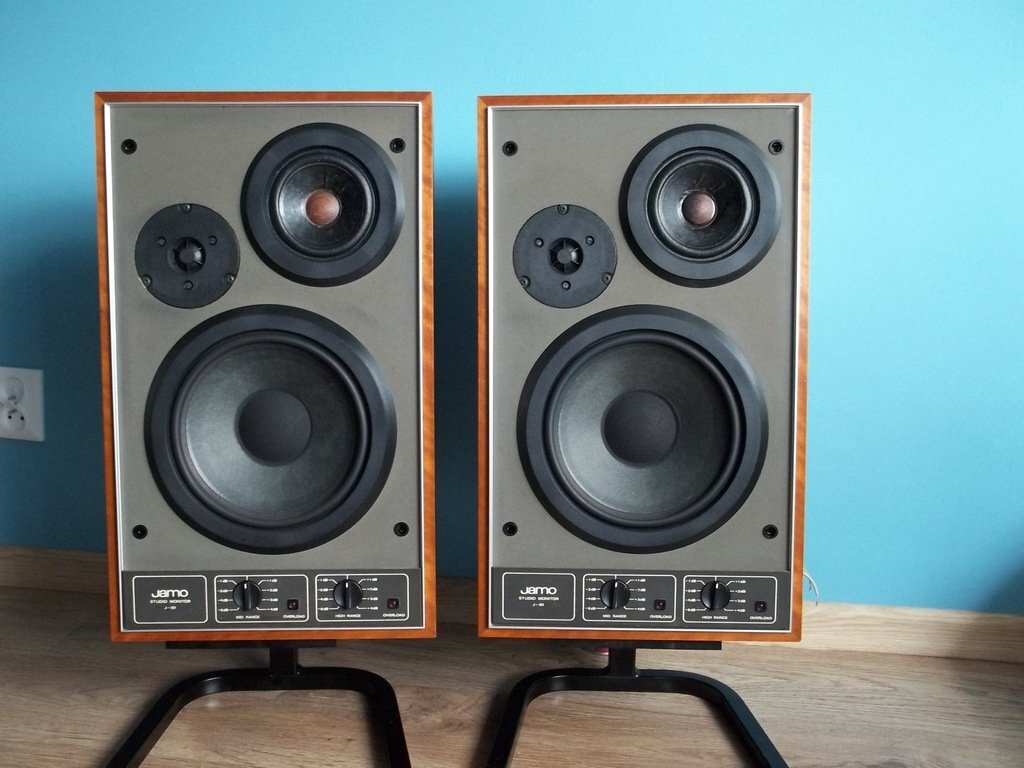

heb twee oude vintage Jamo boxen op de kop getikt. Aan de voorkant zitten twee potmeters met twee rode ledjes.

Dienen voor tonenregeling van de boxen. Helaas zijn de componenten eruit gesloopt alsmede de bedrading.

Iemand enig idee hoe ik aan het schema hiervoor kan komen?

Heb gezocht op Internet en op You Tube, zijn er twee vdeootjes van over de renovatie, maar geen bedradingsschema en/of de componenten.

Bij voorbaat dank voor reactie(s)

[moonchild]

Je mist dus de complete binnenkant inclusief scheidingsfilters?



Waarom wil je hier tijd/geld instoppen?

[ninguna]

Hallo Moonchild,



heb tijd genoeg, ben gepensioneerd.

en het geld dat zal een paar Euro zijn.

Dit model was een van mijn eerste aankopen van mij eerste salaris toen ik begon te varen op de Koopvaardij. Pure nostalgie dus

[ceesv]

@moonchild, dat was niet de vraag, die is of er iemand een schema heeft van het ontbrekende binnenwerk.



Iedereen heeft zijn eigen beweegredenen om iets ouds weer te restaureren.







[moonchild]

Sorry, ik heb geen schema.

[Boldor]

Ik heb ooit een J 202 gerepareerd maar toen kreeg ik op mijn verzoek alle info die ik nodig had van Jamo. Bleek dat eigenlijk alles van Philips afkomstig was. Als je Googled op b.v. de “Philips AD 80651” kom je een folder tegen van Philips waarin de speakers met het bijbehorende scheidingsfilters worden genoemd. Dan heb je misschien een uitgangspunt. De filmpjes op YouTube bieden dan wellicht genoeg houvast.



Succes

[ninguna]

beste Boldor,

hartelijk dank voor de aanwijzing ik ga het morgen uitproberen

[moonchild]

Zoek op [ philips building hifi speaker systems ] en je ziet een boek van Philips in diverse edities. Hierin worden ontwerpen met Philips drivers en kasten en scheidingsfilters beschreven. Deze philips onderdelen zitten ook in je Jamo. Kijk naar scheidingsfrequenties 800 en 4500 Hz en zal snel een geschikt schema vinden.

Veel plezier met de nostalgische reis

[Steve]

Bijvoorbeeld de 22AH494

Philips-22-AH-494-Service-Manual.pdf

[ninguna]

beste moonchild en steve,



hartelijk dank voor jullie aanwijzingen ik ga ze zo snel mogelijk uitproberen. Ben momenteel het huis aan het verbouwen.

Nogmaals hartelijk dank
