Calculator minimun vereiste db tov gebruikte zendparameters

[Skoopy]

Afhankelijk van de zendparameters (FEC, mutistream, QPSK, 8PSK, QAM,....)  heb je een minimum hoeveelheid aan signaal (DB) nodig.
Is er iemand die een tool heeft om dat te berekenen?

Of een indicatieve lijst?

[Mimisiku]

Bij lyngsat staat de minimum waarde bij de transponder afhankelijk van je opgegeven locatie…

[Sprietje]

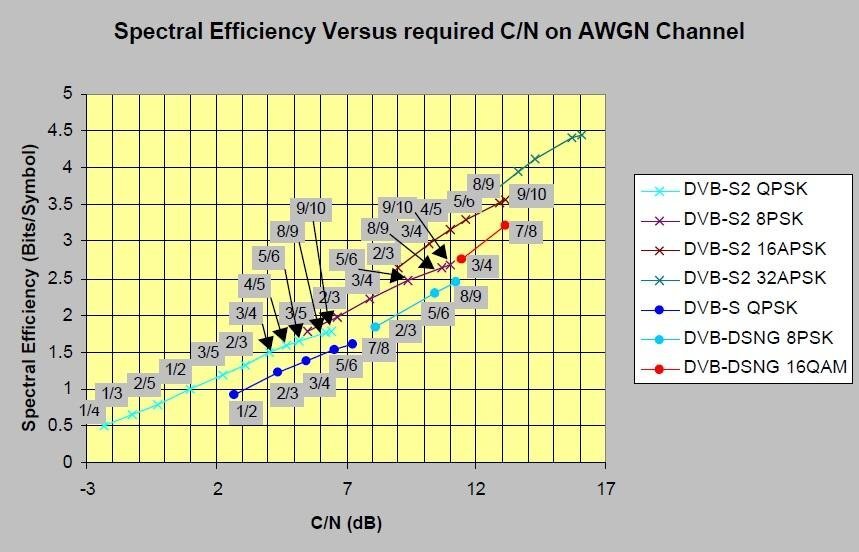

Zie deze grafiek.



[Skoopy]

1 hour ago, Mimisiku said:

Bij lyngsat staat de minimum waarde bij de transponder afhankelijk van je opgegeven locatie…

Ik denk dat het de EIRP waardes geeft: The EIRP values are for Bruxelles, Belgium

EIRP = Tx RF Power (dBm)+GA (dB) - FL (dB)
Tx RF Power :RF power measured at RF connector of the unit
 GA :Antenna gain
 FL : Feeder loss(cable loss or any other loss)
De minimum EIRP waarde kan toch niet afhankelijk zijn van de locatie?

Lyngsat geeft ook een C/N waarde bedoel je dat de minimum C/N die nodig is om het signaal te decoderen?    Ik weet het niet wat die kolom beduidt, ik vind geen legende daarover op die site



41 minutes ago, Sprietje said:

Zie deze grafiek.



Sprietje interessant,  ik zoek eerder het verband tusse EIRP (en schotelgrootte) en de modulatie.  Kan ik dat afleiden met je grafiek?



[Tonskidutch]

https://www.satellite-calculations.com/



staat vast meer tussen dat je kan gebruiken

[Old Satterhand]

Van de site die @Tonskidutch heeft gedeeld zou je deze kunnen gebruiken voor je berekeningen:

https://www.satellite-calculations.com/Satellite/Downlink.htm



Daar zitten alle parameters in verwerkt, zoals de sat positie, EIRP waarde, locatie, maar ook de symbolrate.

Een lagere symbolrate b.v. geeft een hogere C/N ratio bij dezelfde modulatie en coding.



Het is een leuke tool, maar of het allemaal klopt?

Ik vertrouw zelf liever op metingen van de daadwerkelijke ontvangst kwaliteit.

[Skoopy]

Bedankt, ben beniewd.  Moet theoretisch te bereken zijn!

En idd radio transmissie is geen exacte wetenschap.  De praktische opstelling is doorslaggevend.  Bij satelliet communicatie valt het nogal mee, signaal gaat recht op recht, geen last van reflecties of andere vreemde fenomen, die binnen opduiken.



Ik hou jullie op de hoogte!
