Diseqc switch tester

[Saucer]

Een vraag :



Weet iemand toevallig of er een eenvoudige Diseqc switch tester voor 4 LNB's bestaat? Ik heb op internet gezocht maar kan (bijna) niets hierover vinden.

Ik heb meerdere (vrijwel nieuwe) Diseqc switches liggen waarvan ik het sterke vermoeden heb dat ze defect zijn.

Daarom zou ik ze graag willen testen.



Saucer

[Mimisiku]

Een direct idee heb ik niet. Ik heb een klassieke 4 LNB schotel met 4 x quad LNB's. De 4de uitgang van iedere LNB gaat naar een 4:1 DiseqC switch  Die kan ik makkelijk vervangen om te testen...

[ceesv]

Soldeer 4 led lampjes met een 3k3 serie weerstand op 4 f-connectors en schroef ze op de 4 aansluitingen van je diseqc schakelaar.



even op de ontvanger aansluiten en je weet of die in ieder geval schakelt.



[smetje limb.BE]

welke ontvanger heb je

[Frans B]

Je kan natuurlijk ook 1 lnb aansluiten op een ingang, en de instelling zo maken dat die wordt aangestuurd. Heb je dan signaal, alles ok. Zo kan je alle 4 de ingangen uitproberen.

[Saucer]

Ceesv.:



Bedankt voor je reactie.

Vraag: dit kan geen prolemen geven voor de switch of de ontvanger?





-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



smetje limb.BE.:



De ontvanger waardoor de Diseqc switches waarschijnlijk defect geraakt zijn, was een Philips DSR 8121.

Ik heb een opstelling met 4 LNB’s (Inverto) en 2 stuks Spaun Diseqc switches

(Waarom een Philips DSR 8121ontvanger? Omdat dit apparaat een dubbele tuner heeft en een prachtig beeld geeft).

Ik had 3 LNB’s aangesloten, voor 19,2 ; 23,2 en 28,5 satellieten.

Dat functioneerde prima.

Een paar dagen geleden heb ook de 13 (Hotbird) aangesloten.



Ik heb eerst de ontvanger van de netspanning gehaald en daarna de Hotbird LNB aangesloten.

Nadat ik alles nogmaals had gecontroleerd en de connectoren gecontroleerd had of ze goed vast waren gedraaid,  de netspanning weer op de ontvanger gezet.

Geen beeld.  ???

Instellingen gecontroleerd (Diseqc A  19,2 ; B 23,2 ; C 28,5 en D 13.)

Volgens mij alles goed, maar nog steeds geen beeld. (no signal).



Andere ontvanger geprobeerd: (SAB Titan 4)  ook: geen beeld.

Alles weer spanningsloos gemaakt en een andere Diseqc switch (Maximum) aangesloten op de SAB Titan 4, spanning erop en, whalla, alles doet het.

Alles weer spanningsloos gemaakt en de 2^e  Spaun switch aangesloten op de SAB ontvanger: geen beeld.

Weer de Maximum switch aangesloten en alles doet het weer.



Ik had de maximum switch ook nog op de Philips ontvanger geprobeerd, maar dat gaf ook geen ontvangst.



Ik vraag mij nu af: wat kan er aan de hand zijn?



Is het zo dat de switches defect kunnen raken door de Philips ontvanger?

Indien ja, hoe is dat dan mogeijk? en waarom alle twee tegelijk?



Dit is eerder gebeurd met een DSR 8121. Ik heb toen een andere DSR 8121 en 2 nieuwe Spauns gekocht, en dat heeft, tot ik de Hotbird  LNB aansloot, goed gefunctioneerd.



Vandaar dat ik de switches graag wil testen.



[ceesv]

En die Hotbird lnb maakt geen sluiting?

[Old Satterhand]

2 uren geleden, Saucer zei:

Een paar dagen geleden heb ook de 13 (Hotbird) aangesloten.



En dat was net even teveel voor je installatie.

Je probleem wordt veroorzaakt door het stroomverbruik van je LNB's (vooral de quads), in combinatie met de kwaliteit en lengte van je coax kabels.

Gewoon een kwestie van spanningsverlies tussen je ontvanger en de schotel.

De Maximum werkt veel beter in dat geval, dat is mij ook gebleken. Die Spauns verrekken het dan nog om te schakelen.



Dus: wat voor kabel heb je in gebruik en wat is de lengte?

[Old Satterhand]

34 minuten geleden, ceesv zei:

En die Hotbird lnb maakt geen sluiting?

2 uren geleden, Saucer zei:

een andere Diseqc switch (Maximum) aangesloten op de SAB Titan 4, spanning erop en, whalla, alles doet het.



[Frans B]

Als een LNB 200mA trekt, en dat is best aan de hoge kant, gaan veel receivers al over hun nek. Kan zelfs de power adapter zijn (vaak wel).

[ceesv]

2 uren geleden, Saucer zei:

een Philips DSR 8121.

De netvoeding van die ontvanger wil wel eens verouderen.

[Old Satterhand]

16 minuten geleden, Frans B zei:

Als een LNB 200mA trekt, en dat is best aan de hoge kant, gaan veel receivers al over hun nek. Kan zelfs de power adapter zijn (vaak wel).

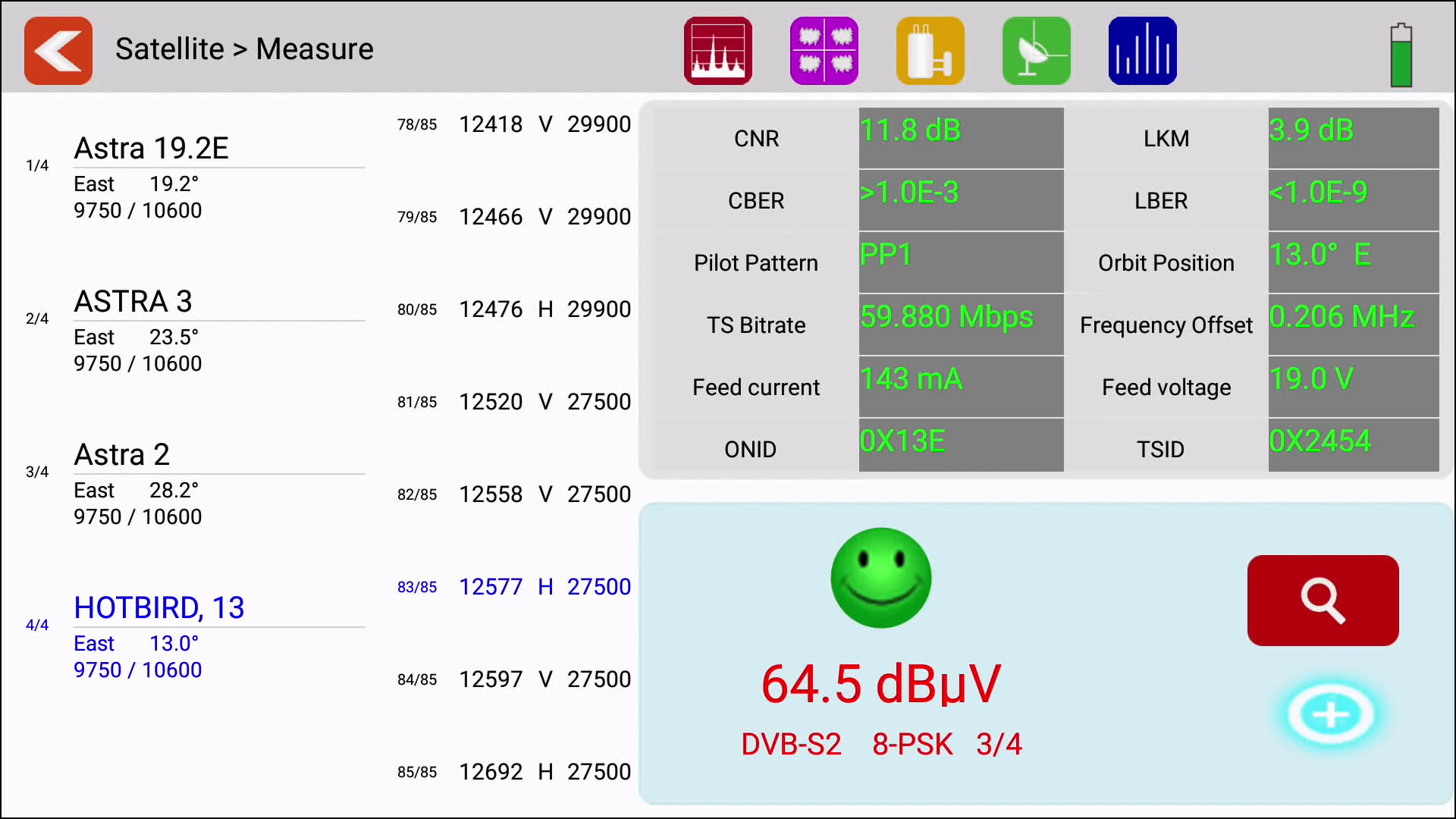

Zoveel trekken ze niet, 135 mA voor een verticale en 142 mA voor een horizontale transponder, incl switch.(Quad Inverto Black, Spaun)





23 augustus 2022 aangepast door Old Satterhand
screenshot toegevoegd

[Old Satterhand]

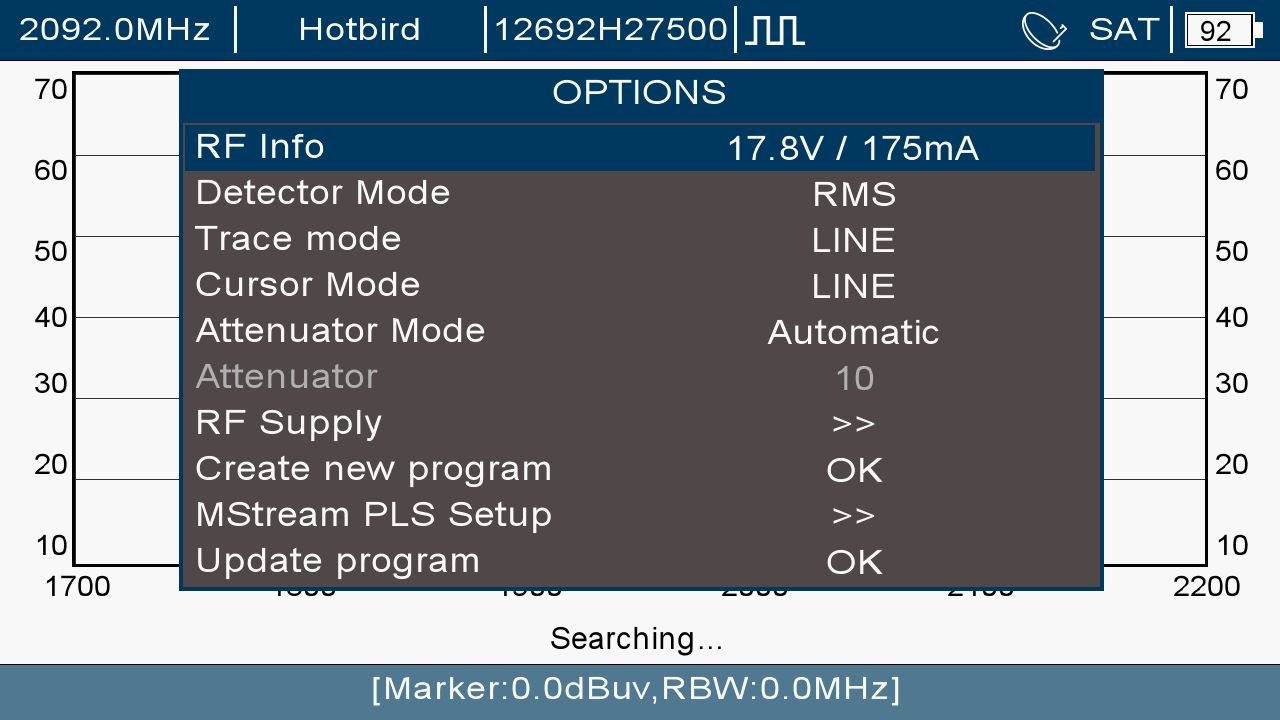

En de klassieke Quad Inverto Black Ultra is echt een stroomslurper! Gemeten zonder switch:

(De andere metingen betreffen de PLL variant)

23 augustus 2022 aangepast door Old Satterhand

[Frans B]

Ik heb ook invacom LNB's gemeten, en die zitten tegen de 200mA aan. vandaar mijn opmerking. Idd rond de 140 mA is normaal.

[ceesv]

Maar of de lichtnetadapter van die Philips ontvanger nog in ore is?
