power inserter

[ikkuniet]

Ik heb een dreambox met draaibaare schotel stab 100

Ik heb ook de swaiger sf900 compleet en de stab mp02

Nu was mijn idee ik gebruik 1 voeding met power inserter voor de satfinder en 1 voeding met power inserter voor de stab mp02, kun je gewoon de signalen opzoeken maar de power inserter van swaiger is een probleem .

Vraag :waarvoor dient een power inserter en kun je niet zonder gewoon een 18 volt voedingkje gebruiken

[ceesv]

De spanning op de coax kabel voedt onder meer de LNB.

In de LNB zit een schakelaar, zet je 13 Volt op de kabel ontvang je de verticale transponders, zet je 18Volt op de kabel ontvang je de horizontale transponders.



De rotor maakt het niet uit, die draait op zowel 13 als 18 Volt voeding op de antenne kabel.

[moonchild]

De ontvanger moet nu de stroom voor de motor leveren, dit is een zware belasting. Je kan de motor beter extern voeden.

[ikkuniet]

Bedankt voor het andwoord

 CEESV, Dus als ik het goed begrijp, heb je voor de lnb om de H of V transponders te scannen een power inserter nodig en voor de rotor gewoon een voedingkje.

[ikkuniet]

Bedankt voor het andwoord

MOONCHILD

Maar de motor krijgt stroon  via de ontvanger, dus dit gebeurd  als je zit te kijken toch ook al , ik gebruik een extra voedinkje voor de stab mp02 die de rotor voed en daarmee kan ik onafhankellijk de motor draaien en gellijk de signalen meten.



[ceesv]

1 uur terug, ikkuniet zei:

CEESV, Dus als ik het goed begrijp, heb je voor de lnb om de H of V transponders te scannen een power inserter nodig

Die zit al ingebouwd in de Swaiger SF900



[ikkuniet]

dus dat ding is helemaal niet nodig gewoon 2 voedingkjes 18 volt, maar waarom zit  er dan in de koffer ruimte voor zo.n ding en waarom word hij er gewoon bijgeleverd??





22 september 2022 aangepast door ikkuniet

[ceesv]

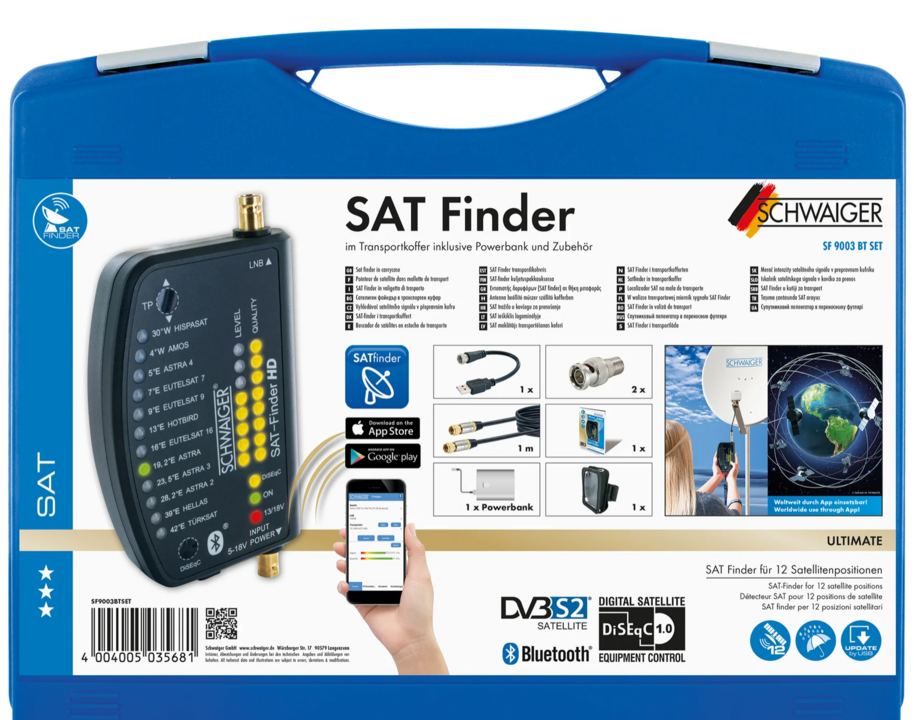

Ik zie in de koffer geen power inserter zitten, maar een powerbank, dat is een accu, die de satfinder van voeding voorziet.

Swaiger heeft de satfinder compact gemaakt, en de voedingsaccu los bijgeleverd.



Je kan kiezen je satfinder tussen je ontvanger en lnb te plaatsen, waarbij de voeding voor de satfinder en de lnb uit je ontvanger komt, of los te gebruiken, waarbij je in plaats van je ontvanger de accu, powerbank, aansluit.

[ikkuniet]

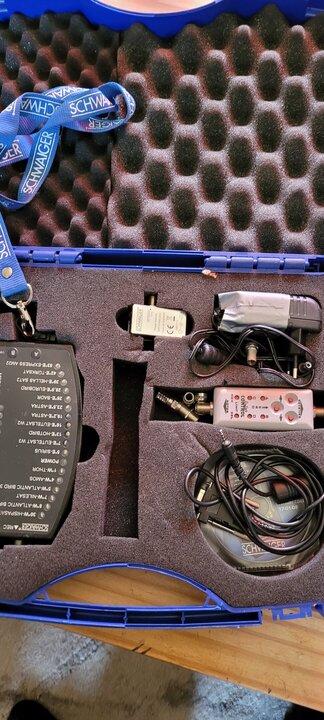

ik heb even een foto genomen van de inhoud van mijn kofferdie ik jaren geleden zo heb gekocht, zoals je kunt zien geen ruimte voor een powerbank, maar wel voor een powerinserter de mp02is uiteraard later aangeschaft, het tape om de voeding zorgt er voor dat  de stroomdraad WEER niet breekt bij de ingang voeding, dus ik zal gewoon ff een 18 volt voedinkje scoren

[ceesv]

Dat is een oudere versie, indien je de sat finder niet tussen een ontvanger en antenne plaatst, maar de lnb moet voeden door de sat finder.

Je zou i.p.v. de 18 Volt voeding ook een powerbank kunnen aansluiten.



Dit is de versie waarmee de SF 900 geleverd wordt.



[ikkuniet]

 klopt erg oud , ik denk de eerste ,werkt nog prima op de orginele software heb het cdtje wat er bij kwam ook nog, maar, je kan hem wel tussen de ontvanger en lnb plaatsen  geen probleem , maar de ruimte in het koffertje is beperkt daarom voedingkje, de versie die jij laat zien is update vis usb en de miijne via com, maar hoeft niet doet gewoon alles wat hij moet doen

[ikkuniet]

ik heb nog even via het orginele cdtje gekeken naar het aansluiten van deze sat finder , maar er zit wel het 1 en ander aan verschil in, je kan deze niet zo maar op een voeding aansluiten , dit moet via quote,...1.3 Aansluiten van de SAT-Finder plus Verbindt de met ‘LNB’ aangegeven bus van de SAT-Finder plus door middel van de meegeleverde coaxkabel direct met de aanwezige LNB. Daarna sluit u aan de bus ‘REC’ een spanningsverzorging aan, dit kan via een DVB-receiver, multischakelaar of SCHWAIGER GW9000 gebeuren. Wartelmoer slechts hand vast aandraaien, dus .als je intresse hebt in een kopie van de orginele cd dan lees ik het wel
