Wavefield T90 afstellen (hulp)

[ceesv]

Daar zal de hulpreflector voor verantwoordelijk zijn.

[Tonskidutch]

43 minuten geleden, window zei:



Over op keukentafel met spreadsheet ben ik wat kritisch over

Ja oké ik deed dat al meerdere keren met een T55, dus die is lichter van gewicht dan de T90 logisch.

Maar het kan. En als je het al vaker hebt gedaan is het net als @WPW altijd schreef nog even schudden en rukken.😁



[window]

Ik lees nu, dat schotel reeds gebruikt is.

Adviesje: smeer rail waar lnb’s opzitten in met beetje olie. Soepeler te verschuiven.



-Afstelling van rail..??? Deze blijft toch gelijk t.o.v. schotel..?

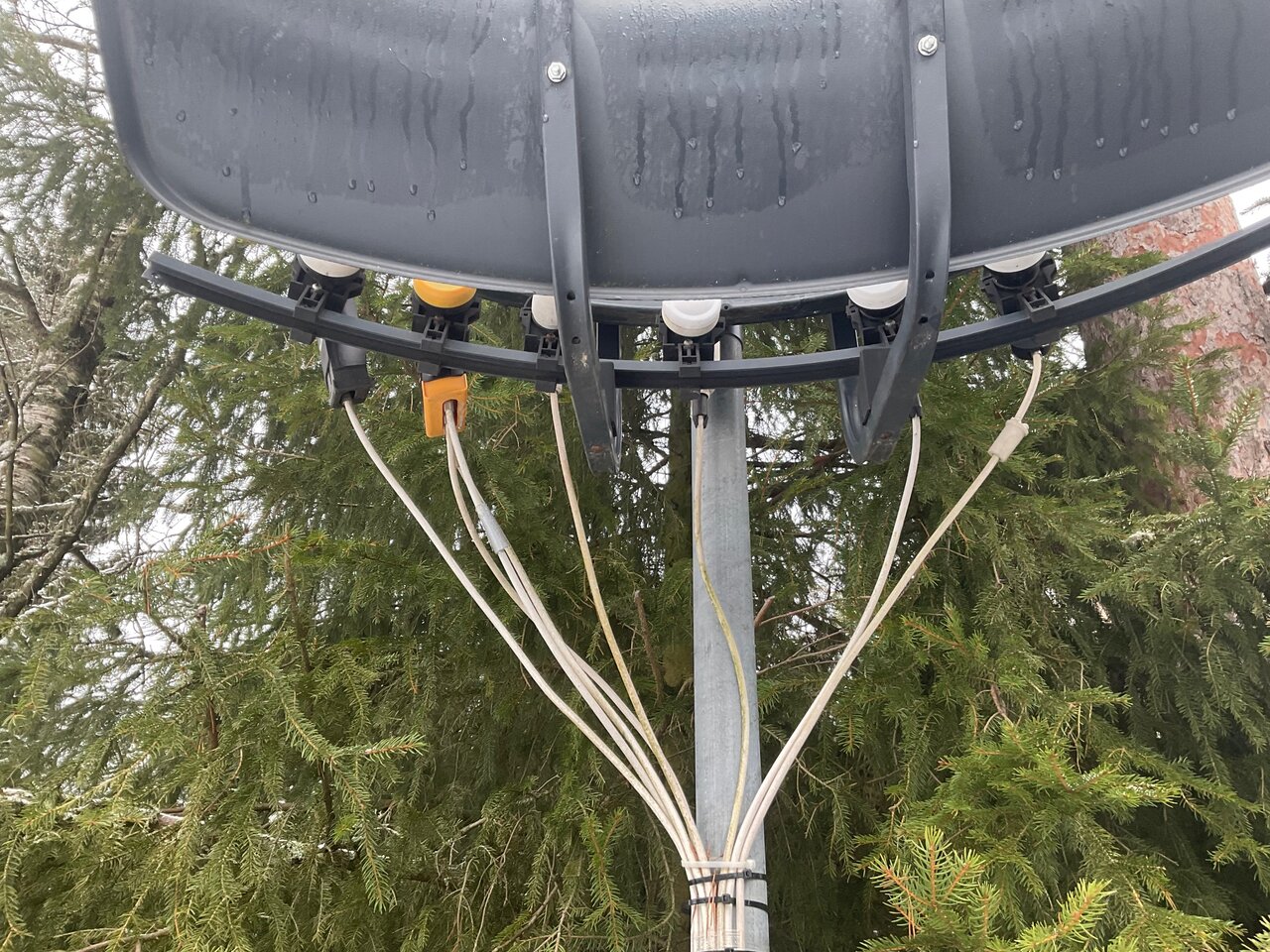

Zie foto. Linkse lnb’s zijn 28.2 en 23.5 E.





[Mimisiku]

Wil het uiteraard graag testen, maar zonder hulp krijg ik dat ding nooit op de paal…

[ceesv]

4 minuten geleden, window zei:

Adviesje: smeer rail waar lnb’s opzitten in met beetje olie. Soepeler te verschuiven.

Olie kan op den duur de kunststof LNB houders verteren.

[window]

Siliconen op lithium basis spuitbus….!

En spaarzaam vanzelf….!

[Sprietje]

1 uur geleden, Mimisiku zei:

9E, 4,8E, 0,8W en 5W zijn de wens satellieten….



Wat me opvalt aan deze T90 is dat de skew precies omgekeerd is als van mijn huidige Triax. D.w.z. als ik voor de schotel sta dan begint de rail links hoog en eindigd rechts lager. HB LNB is dus de laagste. Bij de wavefield is het precies andersom!

De wavefield komt van een gebruiker uit Oud-Beijerland en keek naar A1, A2, A3 en HB dus net als ik op mijn ‘oude’ Triax T90…..



Hier heb je de afstellingen voor je T90. https://www.satlex.de/en/wavefrontier_calc-params.html?satlo_east=9.0&user_satlo_east=&user_satlo_east_dir=E&satlo_west=&user_satlo_west=5.2&user_satlo_west_dir=W&location=52.38%2C4.63&la=52.38&lo=4.63&country_code=nl



De Bulgariasat staat precies in het midden en daar richt je je schotel op uit, zie: https://www.lyngsat.com/BulgariaSat-1.html

Klik op "Europe 52" en je ziet de veldsterkte. In Haarlem is die 52dBW. Je kunt de transponders dus makkelijk vinden. Alle transponders zijn DVB-S2, 8PSK, SR 30000, fec 2/3.



29 januari 2023 aangepast door Sprietje

[ceesv]

Eerst zal er hulp geboden moeten worden met de schotel op de mast te tillen.

Het is alleen te doen, ik heb er verleden jaar nog een geplaatst bij mij in de tuin.



Het op de mast, 60 mm diameter, tillen is slechts één of twee minuten werk, een buurjongen, of buurman is toch wel te vinden?

De eventuele muurbeugels of mastvoet en en mast kan je voor die tijd alleen plaatsen.



En ik heb inderdaad aan de keukentafel eerst alle lnb´s geplaatst.

[Mimisiku]

@Sprietje Dat ziet er eenvoudig genoeg uit. De LNB’s verschuiven zou ik vast kunnen doen.. Maarrrr.. Welke kant is L en welke is R? Hoe moet ik de schotel bekijken om te bepalen wat L en R is?

[Tonskidutch]

4 minuten geleden, Mimisiku zei:

om te bepalen wat L en R is?

dat staat toch op de lnb mount gegraveerd!

[Sprietje]

5 minuten geleden, Mimisiku zei:

@Sprietje Dat ziet er eenvoudig genoeg uit. De LNB’s verschuiven zou ik vast kunnen doen.. Maarrrr.. Welke kant is L en welke is R? Hoe moet ik de schotel bekijken om te bepalen wat L en R is?

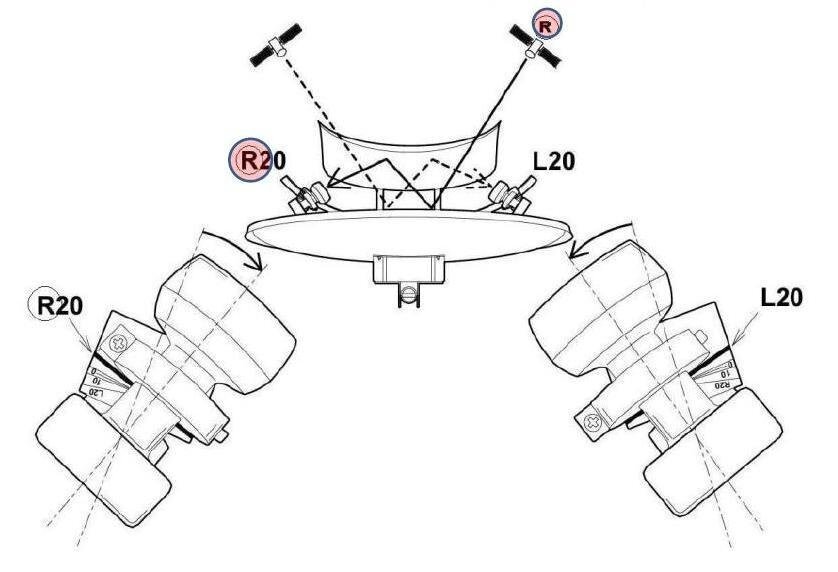

Zier hier:



[Mimisiku]

6 minuten geleden, Tonskidutch zei:

dat staat toch op de lnb mount gegraveerd!

Had ik niet gezien (wellicht omdat de LNB’s eroverheen hangen)…. @Sprietje had het al verduidelijkt waarvoor dank! Ga morgen eerst de LNB’s verschuiven…

[Sprietje]

2 uren geleden, Mimisiku zei:

9E, 4,8E, 0,8W en 5W zijn de wens satellieten….



Wat me opvalt aan deze T90 is dat de skew precies omgekeerd is als van mijn huidige Triax. D.w.z. als ik voor de schotel sta dan begint de rail links hoog en eindigd rechts lager. HB LNB is dus de laagste. Bij de wavefield is het precies andersom!

De wavefield komt van een gebruiker uit Oud-Beijerland en keek naar dus net als ik op mijn ‘oude’ Triax T90…..

Onmogelijk dat een T90 net andersom afgesteld moet worden dan een Triax want ook bij een T90 valt het signaal van de rechter satelliet op de linker lnb.

Maar je moet natuurlijk wel met dezelfde satellieten vergelijken.

De A1, A2, A3 en HB staan allemaal ten oosten van Haarlem, bij 9 oost t/m 5 west ligt het merendeel ten westen van Haarlem dus moet ook de schotelskew of rail andersom schuin ingesteld worden.



[Sprietje]

Je kunt de schotel toch ook in delen monteren.

Eerst de montagebeugel op de mast, dan de hoofdreflector monteren, dan de rail monteren waar alle lnb's al op zitten, dan de hulpreflector monteren.

Maak alle coaxkabels op tafel klaar op lengte met de connectors er aan en meet deze door zodat je zeker weer dat er geen kortsluiting in zit.

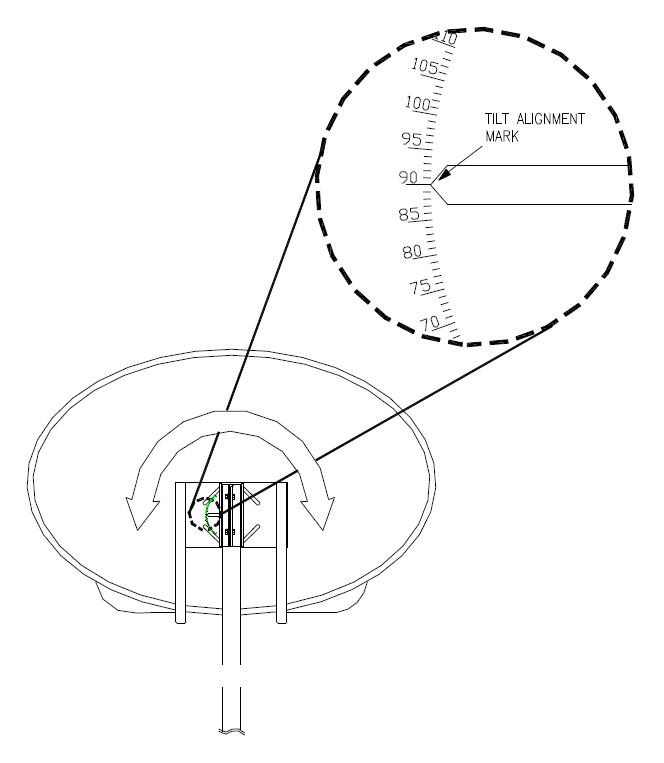

De skew van de lnb's kun je binnen op de rail al instellen want je weet dat de schotelskew 1,8 graden is.

[RicardoBelli]

Foutje

29 januari 2023 aangepast door RicardoBelli
Typ fout
