LNB-verloopringen

[Sprietje]

Welke lnb-verloopringen bestaan er? Hier het assortiment voor de KU-band:





De meestgebruikte 40mm naar 23mm.
Bijna alle lnb-houders zijn voor 40mm lnb's. Bij smalle lnb's en de meeste monoblocken is de diameter van de hals 23mm en heb je dus een 40/23mm verloopring nodig. De meeste zijn van plastic, sommige van hard-rubber.

Er bestaan ook plastic 40/23mm verloopringen met een centreerkraag. Uiteraard moet dan de lnb-klem ook voorzien zijn van een kamer waar de centreerkraag in valt.

Daarnaast bestaan er ook excentrische 40/23mm verloopringen. Deze kun je toepassen als er bij een duo-lnb te weinig ruimte is voor een normale verloopring.

Er bestaan ook verloopringen van 60 naar 40mm voor lnb-klemmen van 60mm.

Dan is er nog een verloopring om een 3 graden monoblock of 4,3 graden duo-lnb centraal in een 60mm lnb-houder te plaatsen. Het gaat hierbij om een dubbele ontvangstkop waarbij de golfpijpjes 38mm h.o.h. van elkaar staan.



21 juli 2023 aangepast door Sprietje
typefout

[RimaNTSS]

5 uren geleden, Sprietje zei:

Er bestaan ook verloopringen van 60 naar 40mm voor lnb-klemmen van 60mm.

Interessant, waarom 60mm, zoals C-band LNB's meestal 65mm

[Sprietje]

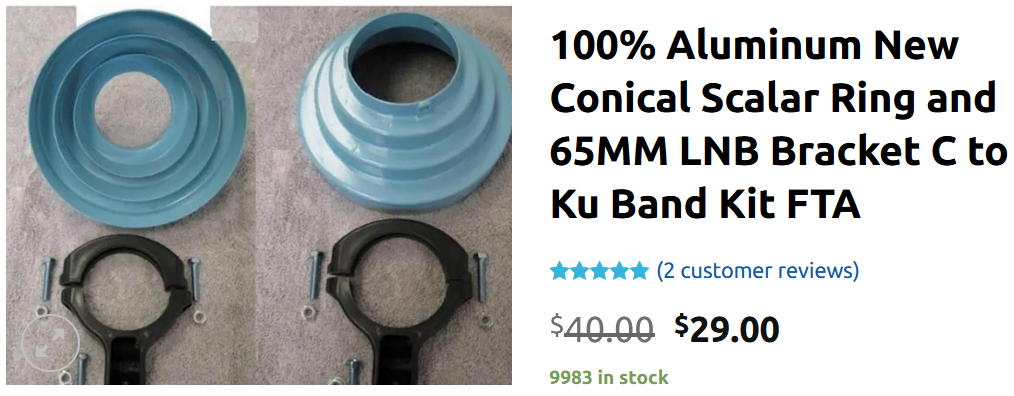

Klopt, voor de C-band worden lnb-houders van 65mm gebruikt.

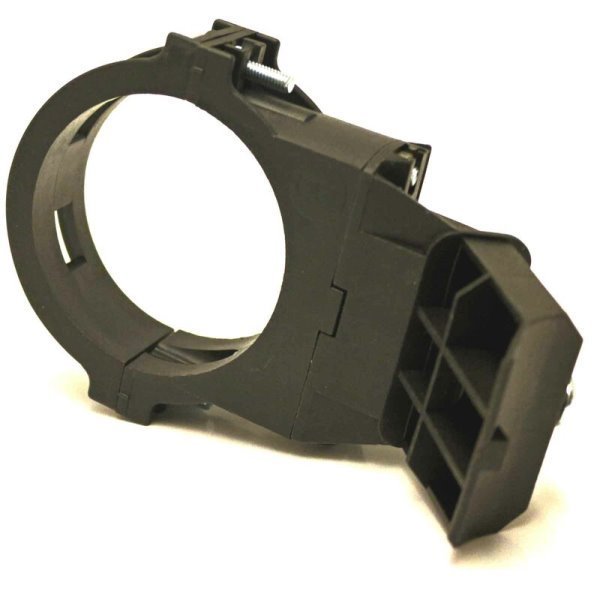

De 60mm lnb-houders zijn speciaal voor de 3 graden monoblocken zodat je de schuinte van het monoblock kunt instellen door het in de 60mm lnb-houder te verdraaien. Bovendien staan beide lnbs dan maar heel weinig uit het brandpunt van de schotel.



[Sprietje]

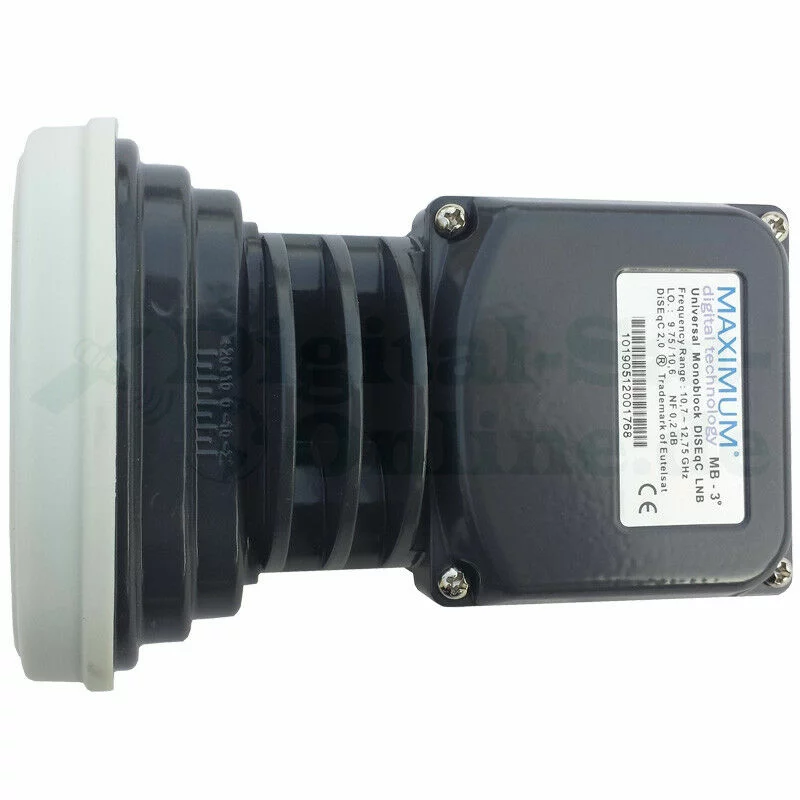

Er bestaan ook 3 graden monoblocken waar je geen verloopring voor nodig hebt. Het monoblock is al voorzien van 60mm ringen zodat die meteen in de 60mm lnb-klem past.

[Sprietje]

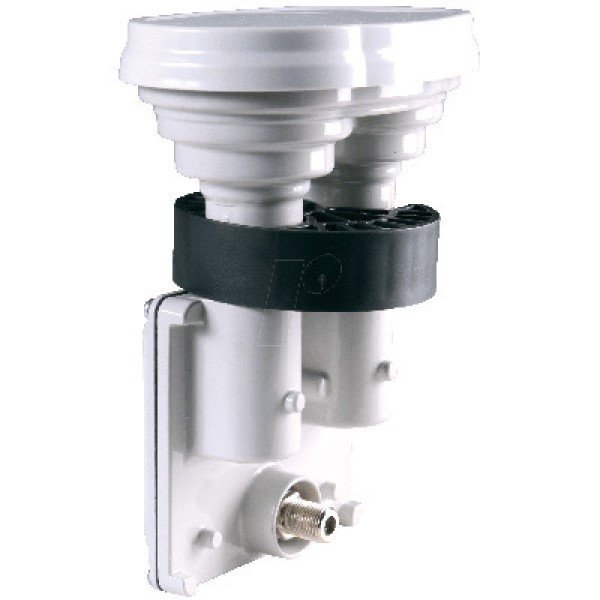

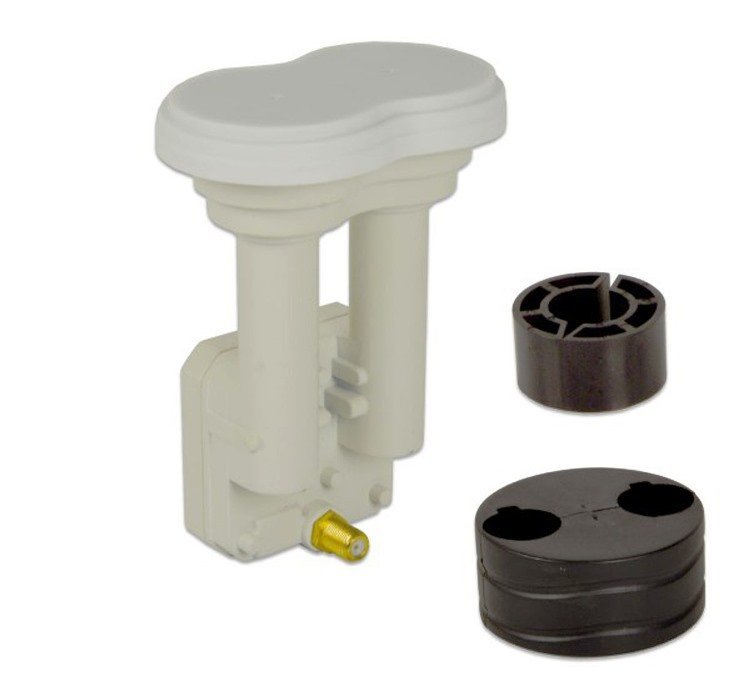

Een 3° monoblock wordt soms ook verkocht met zowel een 40-23mm verloopring als een 60-23mm verloopring.





[Crazy Sat]

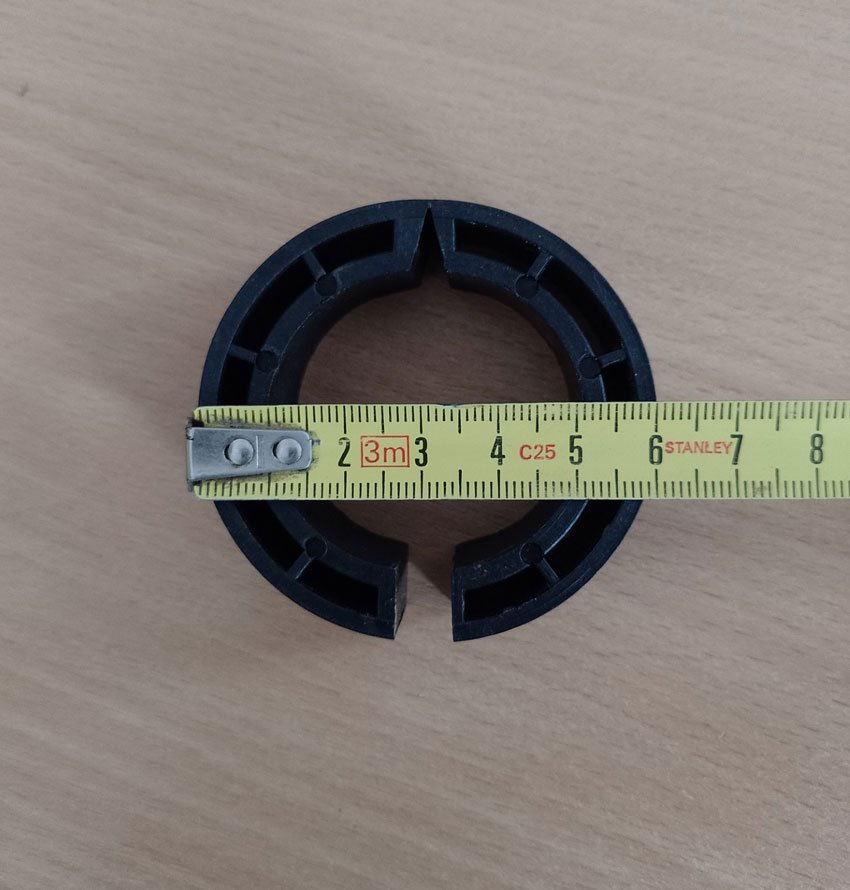

Had deze verloopring van 60/40 te koop gevraagd in de rubriek 2° hands. Maar heb er helaas een slotje op laten plaatsen.
Ik kreeg er wel toegestuurd door bereidwillige leden van het forum , enkel waren die allen 40/23 .
Dergelijke verloopringen zijn wel op diverse Duitse shops te koop , maar die sturen enkel op naar Duitsland.

Maar.... ze zijn nog te bestellen in Denemarken ( 19 Deense Kr. per stuk , zo een 2,50 Euro ) .
Gisteren ontvangen met DPD verzending.

Ik plaatst het gewoon ter info ...

[Sprietje]

Daarom was ik het draadje ook gestart. Verloopringen 60/40 worden maar heel weinig gebruikt en daarom vond ik het al vreemd dat leden die zomaar enkele hadden liggen. Ik vermoedde al dat het om verkeerde verloopringen ging.



Een Duitse site die de verloopring op voorraad heeft schrijft het volgende:



2. Levering
Uw bestelling wordt verzonden via DHL.



Verzending naar het buitenland:
Wij verzenden standaard alleen naar Duitsland. Als u het naar een ander land wilt laten verzenden, stuur ons dan een e-mail naar info@xxxxxxx.com en vertel ons het artikel met de hoeveelheid en het afleveradres met het land en de bijbehorende postcode. We zullen u dan op korte termijn informeren of we ook naar het gewenste land kunnen verzenden en u, indien nodig, informeren over de verzendkosten, aangezien we onze verzendpartner vooraf naar de verzendoptie en de kosten moeten vragen. Informeer via info@xxxxxxx.com of verzending naar andere landen mogelijk is.



Het betreft in dit geval maar brievenbuspost.



8 augustus 2023 aangepast door Sprietje

[Crazy Sat]

Tja , het ergste is dat je nog vraagt aan die leden of het wel degelijk 60/40 verloopringen zijn , waarop er wordt geantwoord , zeker hebben het nagemeten.

Ik vraag me af als deze leden om een PVC verloopstuk gaan naar de plaatselijke bouwmarktbouw met welk stuk ze thuiskomen.
Gelukkig heb ik er "enkele" besteld via die Deense shop , kan nu wel even weg . 😀

[Sprietje]

Heb jij lnb-klemmen van 60mm op je schotel? Heb je die er ooit opgeplaatst ter vervanging van de 40mm klem?

[Crazy Sat]

Quote

Heb jij lnb-klemmen van 60mm op je schotel? Heb je die er ooit opgeplaatst ter vervanging van de 40mm klem?

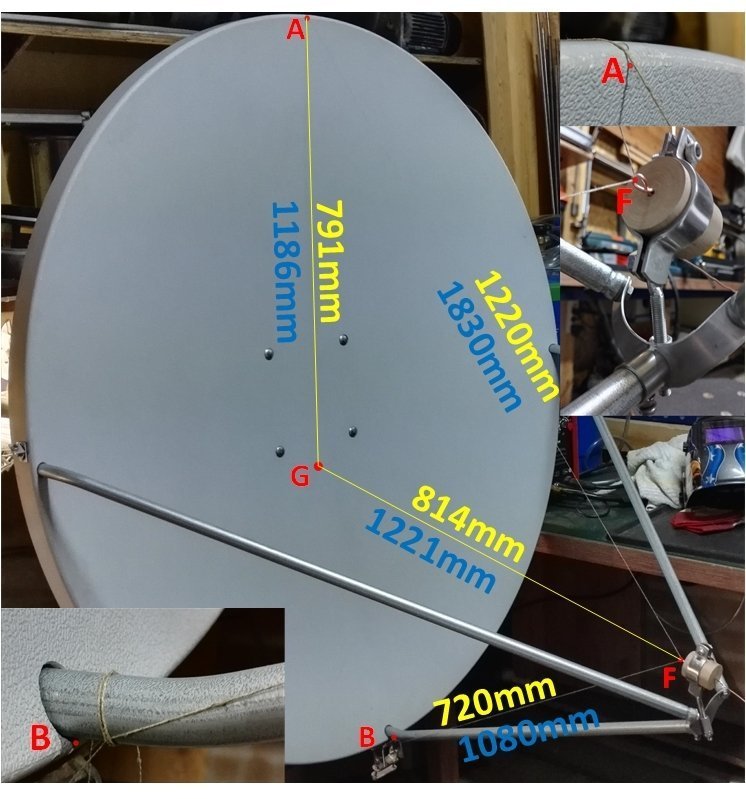

Toen ik mijn CM 180 kocht was het de bedoeling om deze schotel te gebruiken voor de C-band . Maar deze was voorzien voor een montage van een LNB houder voor een 40 mm lnb. Bovendien was die houder in een slechte staat , enkele stukken beschadigd , enz...

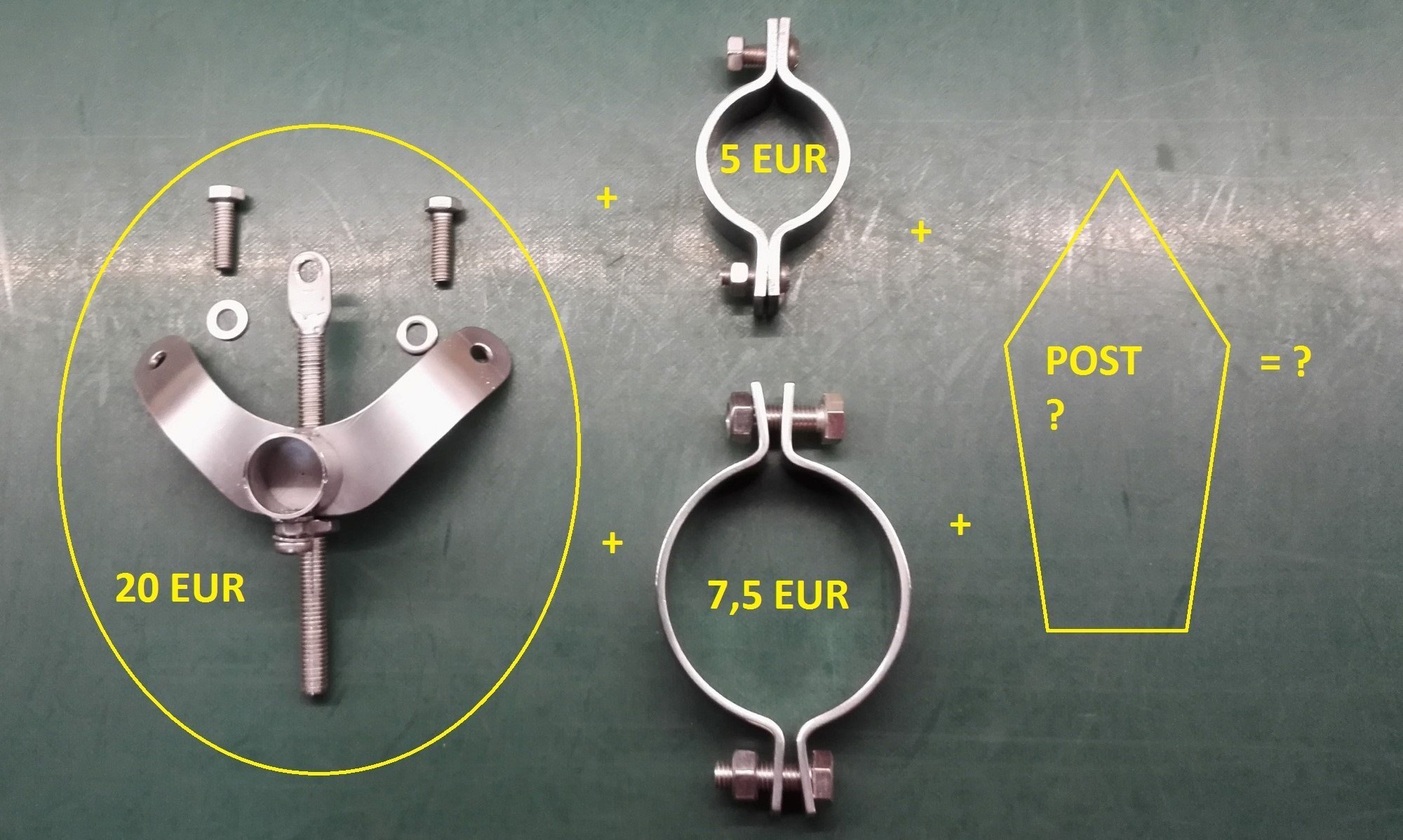

Gelukkig kon ik rekenen op de hulp van ons lid RimaNTSS , heb bij hem een volledige nieuwe LNB houder besteld met een passende LNB ring van 60 mm voor mijn LNB voor C-band. Een LNB ring van 40 mm heb ik toen helaas vergeten bij te bestellen.

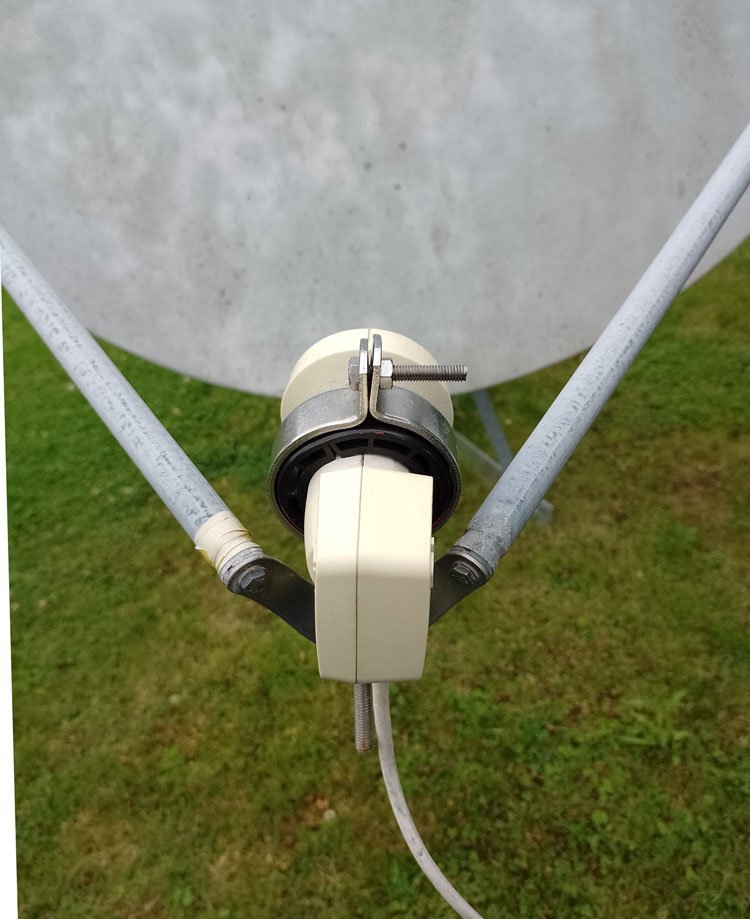

Echter de laatste jaren wil ik soms ook even gebruik maken van de KU-band op de CM 180. Deze schotel staat op een 2,50 m. hoog de lnb houder op zo een goeie meter van de grond. Wil ik even kijken van C-band naar KU-band , dan verwissel ik mijn C-band LNB met een KU-band LNB binnen twee minuten d.m.v. deze overloopring op dezelfde satellietpositie. Een soort revolversysteem hoef ik echt niet , alles is per slot van rekening een hobby en een LNB vervangen op vijf meter van mijn terras houd me in beweging en fit... 🙂

8 augustus 2023 aangepast door Crazy Sat

[Zilverhippie]

17 minuten geleden, Crazy Sat zei:

LNB houder besteld met een passende LNB ring van 60 cm voor mijn LNB voor C-band. Een LNB ring van 40 cm heb ik toen helaas vergeten bij te bestellen.

Best indrukwekkend, zo'n LNB met een diameter van 0,6 meter.

Grapje, Crazy Sat, kon het niet laten. 😅

[Crazy Sat]

Quote

Grapje, Crazy Sat, kon het niet laten. 😅



Kieken , 😛

[Sprietje]

Een lnb-klem voor een C-band lnb is toch 65mm? Past die verloopring van 60mm dan?

[Crazy Sat]

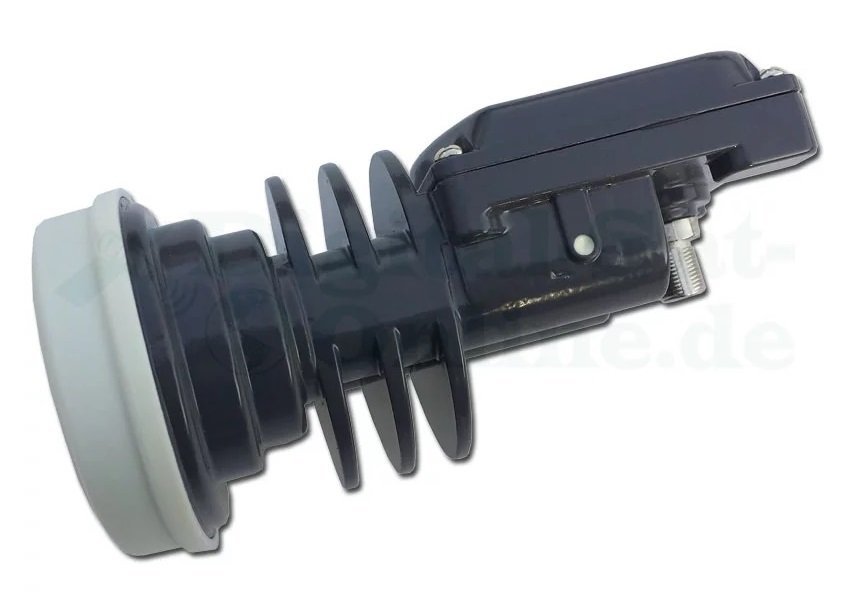

Ja , die heb ik ook . Is idd. 65 mm. met zo een bracket en kun je niet meer aanspannen om een 60 mm adapter ring mee aan te passen , met de mount van RimaNTSS heb je die mogelijkheid wel bovenaan de LNB mount. Met mijn Inverto Home Pro Single 40mm PLL LNB geen probleem. Prima ontvangst op de 10°E , kan nu rustig in het weekend de feeds van Eleven en Overon volgen en met voldoende regenreserve . Allemaal gratis ... 😁

Screenschot met deze verloopring.
