Wat voor LNB's e.a. voor gebruik met Triax TDS80 (TX80) schotel?

[Harm2k23]

Beste leden,

Onlangs ben ik op dit forum beland door een zoektocht via Google voor lnb's voor mijn schotel van Triax (zie titel). Ik ben nieuw, aardig op leeftijd maar toch maar weer deze 'hobby' onlangs opgepakt. Mijn informatie en technische achtergrond stamt uit de '80-er jaren en is -zo te zien- knap verouderd en ben dus niet zo 'up-to-date'.

Mijn vraag aan jullie is als volgt, voor de schotel zou ik graag een aantal (minimaal twee) lnb's willen aanschaffen met een rail aan de lnb- houder zodat ik er eventueel meerdere kan monteren. Gelezen heb ik dat de lnb's van het merk Inverto erg goed zijn, mijn voorkeur gaat uit naar de pll- versie's. Waarom? Aangezien een pll gestuurde oscillator voor de downmix van het ontvangen van het feitelijke satelliet signaal naar het 'middenfrequent' (+/- 900 a 1000MHz) superieur is dat dat van een vaste (o.a. dro- oscillator). Immers verloopt de frequentie (door koude en of warmte) van het te mengen lo- signaal, dan regelt de pll deze frequentie zo bij dat deze weer correct is. Een dro (dielectric resonator) doet dat niet. Commentaar op dit betoog is hier welkom en wordt gewaardeed.



Als ik meerdere lnb's naast elkaar op een rail monteer, wat is dan verstandig? Is dat mechanisch mogelijk? ...en wat voor merk/type lnb's dien ik dan aan te schaffen, wat voor 'goede' rail (er zijn verschillende type's zag ik)? Het is overigens niet de bedoeling dat ik Canal Digitaal (Astra-3) en het op Duits gericht publiek (Astra-1) ga ontvangen. Astra-2 lijkt mij interessant en misschien andere satellieten die momenteel in omloop zijn (ik heb mij hier nog niet zo in verdiept, dus op voorhand excuus voor dit gebrek). Interactief e.a is ook niet van toepassing evenals -een vorm van- ondertiteling. De opstelling wilde ik maken van een vrij verkrijgbare gegalvaniseerde voet waarin met je vier stuk's stoeptegels kan plaatsen t.b.v. enige vorm van een stabiele opstelling. Het is hier waar ik woon erg moeilijk beugels met een stukje pijp te plaatsen, aangezien de buitenmuren van mijn  keukenaanbouw (waar ik graag het hele spul wil monteren) erg zwak van constructie zijn. Dus dacht ik het geheel op het platte dak te plaatsen, dat is wel een mogelijkheid. De coax die ik ga gebruiken is van Belden, type H-125 en waarschijnlijk afgemonteerd met crimp F-connectoren of compressie F- type's, van dit laatste type ben ik nog niet helemaal uit hoe dat ik dat e.e.a. moet realiseren.



Ik hoor jullie adviezen zeer graag en ben benieuwd of er misschien andere ideeën over de setup met de Triax 80 cm schotel en aanverwant materiaal zijn.

Alvast mijn hartelijke dank!



23 juli 2023 aangepast door Harm2k23
spelfout

[Sprietje]

Beste arm2k23



Welkom op dit forum.
Welke lnb's je het beste kunt nemen is afhankelijk van welke satellieten je wilt ontvangen. Staan ze ongeveer 6 graden uit elkaar, dan kun je voor een Triax TDS80 lnb's gebruiken met een kopdiameter van 60mm, wil je satellieten ontvangen die dichter bij elkaar staan, dan zul je lnb's moeten nemen met een kleinere kop.
Op een Triax-schotel past het beste een Triax-rail.



[Harm2k23]

@Sprietje; zo zie je maar weer wat geleerd en alvast dank voor de informatie. Ik moet het lnb- materiaal en rail overigens nog aanschaffen, ook zal ik eens bekijken wat er zoals aan satellieten binnen het -redelijk- ontvangstbereik ligt, er is vast wel wat via een zoekmachine te vinden. 😀

[Sprietje]

Kijk op Lyngsat: https://www.lyngsat.com/





[Harm2k23]

Nou, nou dat was wel een aardig klusje. Afin, ik heb uiteindelijk aangeschaft van Inverto twee lnb's, de Black Premium pll single 40mm en de Ultra 40mm pll. Het verschil tussen beide(n) is nihil. Mijns inziens zijn ze even goed o.a. qua gevoeligheid (via ontvangst geconstateerd, had toen nog geen satmeter). Ik heb voor single gekozen omdat ik sowieso niet van plan ben programma's (uitzendingen) op te gaan nemen de hele setup is bedoeld om eens te kijken wat er zoal te "zien" valt van de diverse satellieten (lees: afstruinen).

Overigens dank voor alle op-, en aanmerkingen.

[Sprietje]

Je hebt o.a gekozen voor de Inverto Premium PLL schrijf je. Die hebben een kopdiameter van 69mm. Kon je die plaatsen?
Voor welke satellieten heb je gekozen?
Laat eens een foto zien van de lnb's wat je nu hebt afgesteld.



[Harm2k23]

@Sprietje; ja, die kan ik gemakkelijk kwijt omdat ik er momenteel maar een (1) in gebruik heb die op de Astra cluster gericht is. Heb tevens ook een multifeed-rail aangeschaft t.b.v. 4- lnb's en de rail deels voorgemonteerd maar die plaats ik volgend jaar. Daar gaan de Inverto's niet op passen denk ik. De Triax-80 is momenteel gedemonteerd en van de mast afgehaald omdat de bevestiging(en) zijn verbogen, sowieso slechte kwaliteit dat soort schotels en bevestigingsmateriaal vandaag de dag. De 42,4mm (inwendig) stalen buis tevens laten zakken omdat daar een pp- afsluitdop aan de bovenzijde op moet. De hele boel weer monteren, maar dat ga ik volgende week -bij mooi weer- regelen, omdat ik -gezien mijn leeftijd- nou niet echt meer de vlotste en sterkste ben. ...en anderen om hulp vragen hier in de buurt (leeftijd liggende tussen de 60 a 80 jaar) is niet echt een realiseerbare optie. :-((

Afin, als alles er weer staat komt er een nette foto.

Dus nu even mooi de tijd om de satmeter (Xsarius HD easy pro, 2e-hands) een beetje op te knappen (krassen uit het scherm polijsten, knoppen reinigen, nieuw accu-pack plaatsen e.t.c.) dan is die ook weer netjes en toonbaar.

[Sprietje]

3 uren geleden, Harm2k23 zei:

 De 42,4mm (inwendig) stalen buis tevens laten zakken omdat daar een pp- afsluitdop aan de bovenzijde op moet.



Als je een pijp aan één zijde afsluit, krijg je een fluit. Bij wind gaat die fluiten net zoals een panfluit of zoals het windorgel bij Vlissingen.

1 september 2023 aangepast door Sprietje

[Harm2k23]

Ai, dat had ik even over het hoofd gezien, uitermate correct opgemerkt Sprietje, gelukkig had degene waar ik de buis had besteld  er een aantal pp- doppen bijgeleverd, dus aan de onderzijde komt dan dus ook een afsluitdop en -bijna vergeten- bovenin komt nog een DAB+ dipool, vertikaal opgesteld. Voor de bekabeling van het geheel heb ik voor Belden H125 gekozen (niet al te kostbaar en gewoon goede coax), de connectors zijn van PCT 9L-NT en Cablecon F-6-TD-5.1 (F-type's, compressie, waterdicht) en beide soorten zijn gemakkelijk af te monteren.



[Sprietje]

Als je de kabels door de mast wil laten lopen, gebruik dan een mastkap met kabeldoorvoer, zie bijlage.

[Harm2k23]

Sorry voor mijn late reactie, maar dat is ontzettend luxe, nee dat is niet echt de bedoeling. Ik vind het geheel al tamelijk moeilijk -en duur- genoeg zo met al dat bij elkaar gezochte materiaal.

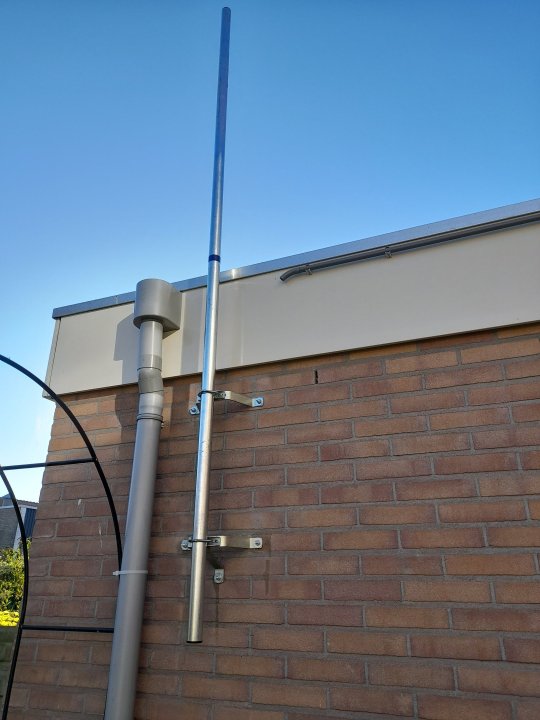

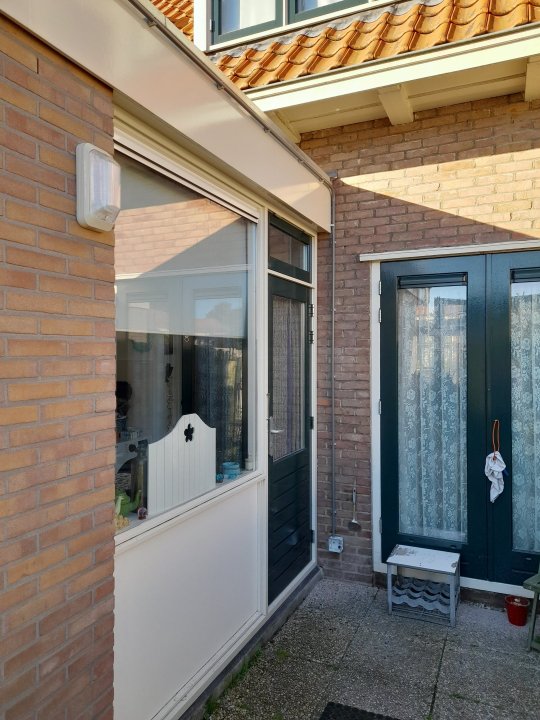

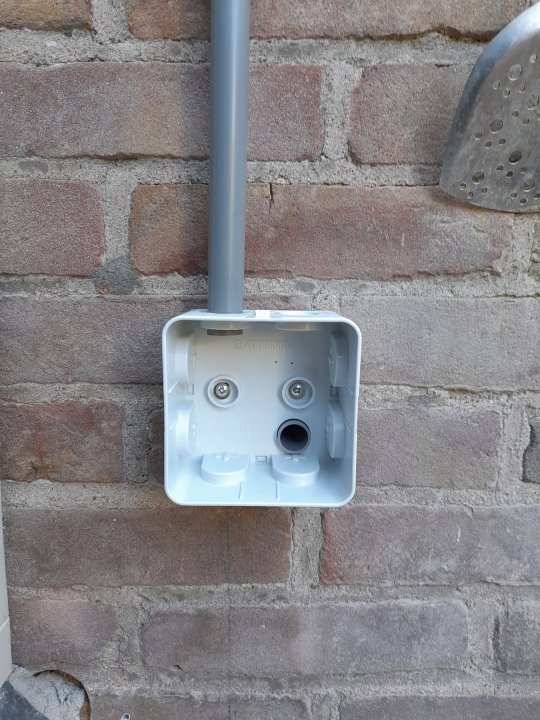

Welnu, ik had er tamelijk genoeg van toen er op de koop toe ook nog een m8 (houtraad-,) bout afbrak/afscheurde en een muurbeugel dus feitelijk onbruikbaar werd (net de bovenste natuurlijk). Afin de hele boel maar gesloopt/verwijderd, de oude boorgaten opgeruimd en uitgeboord (lekker werkje!) en als de 'wind' allemaal vlug nieuwe (montage-,) spullen aangeschaft (dit met het oog op het slechte weer van de aankomende herfst en winter), nieuwe stalen buis, muurbeugels en elektrapijp (3/4") plus een kabeldoos. Alles gemonteerd en morgen nieuwe coaxkabels trekken, zijn er momenteel maar twee dus dat moet lukken. Foto's van hoe het er nu uitziet gemaakt (zie hieronder). Pfff, was mij wel een werk om die oude pluggen (nu keilbouten) te verwijderen waarmee de oude muurbeugels vastzaten, de keilbouten heb ik nu maar chemisch 'gelijmd' (neem geen risico meer). De buis steekt 1m30 boven het boeiboord uit, moet genoeg zijn voor de triax 80cm schotel en daarboven de dab+ dipool (zit een uithouder aan, dus straat vrij van de montage-, antennebuis). Dan heb ik op MP een +/- 60cm schotelset met bijbehoren (ontvanger mz-101 met zo'n losse smartcard) tweedehands kunnen aanschaffen voor Canaal Digitaal met zo'n duo- lnb en 4-uitgangen (Hischmann?). Volgens mij kwam de vorige eigenaar er niet echt uit aangezien er bijna geen gebruikssporen op de unit zitten. Daar zou ik ook wel eens mee willen experimenteren, ik heb begrepen dat de 23,5-graden golfpijp in de lnb- houder moet en dan uitrichten op Astra-3, de lnb wat schuin zetten (10-graden) voor het meeliften/ontvangst van de 19,2-graden Astra-1? Zit zo'n mal bij die je uit moet knippen. 😀 en op de achterkant van de lnb moet plakken. Mooier kon men het niet maken... Nou reserveaccu voor de Xsarius binnengekregen en helaas de draden liggen er los bij, niet aangesloten dus. Maar weer een omruilverzoek ingediend en weer wachten. Vandaag de dag is -of gaat- bijna alles wel wat stroef! 😟
