hulp voor super power jack ez2000 positioner

[Adel68]



ik heb  SuperJack ez2000 positioner Maar het is defect



Vandaag kocht ik een nieuwe super power jack ez2000 uit Griekenland



Maar ik had een groot probleem met de motor kabel

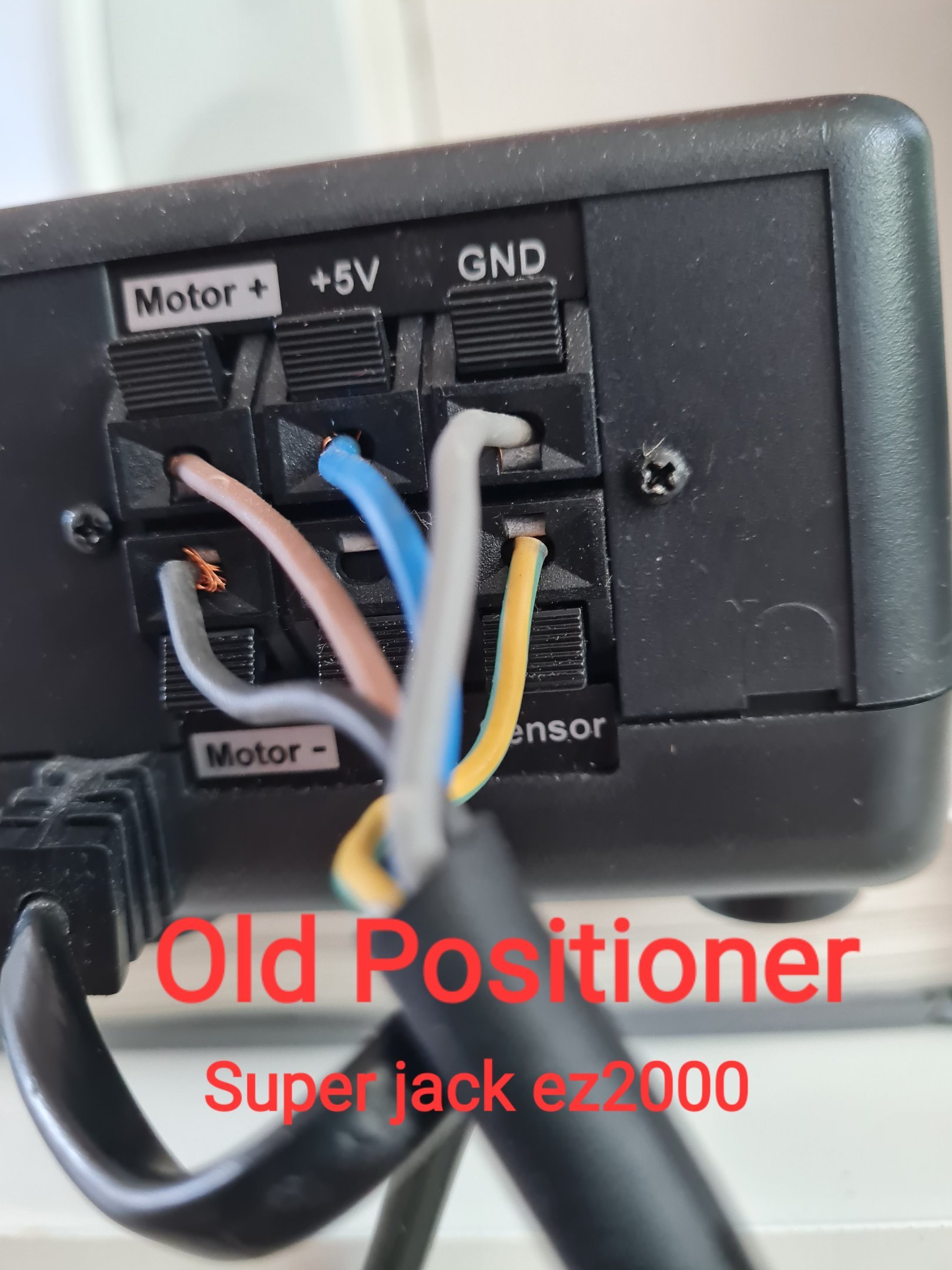

In Philips Gregoriaanse motor zijn er 5 kabel



Beige =  M+

Zwart. = M -

blauw = +5v

grijs = GND

geel = SENSOR

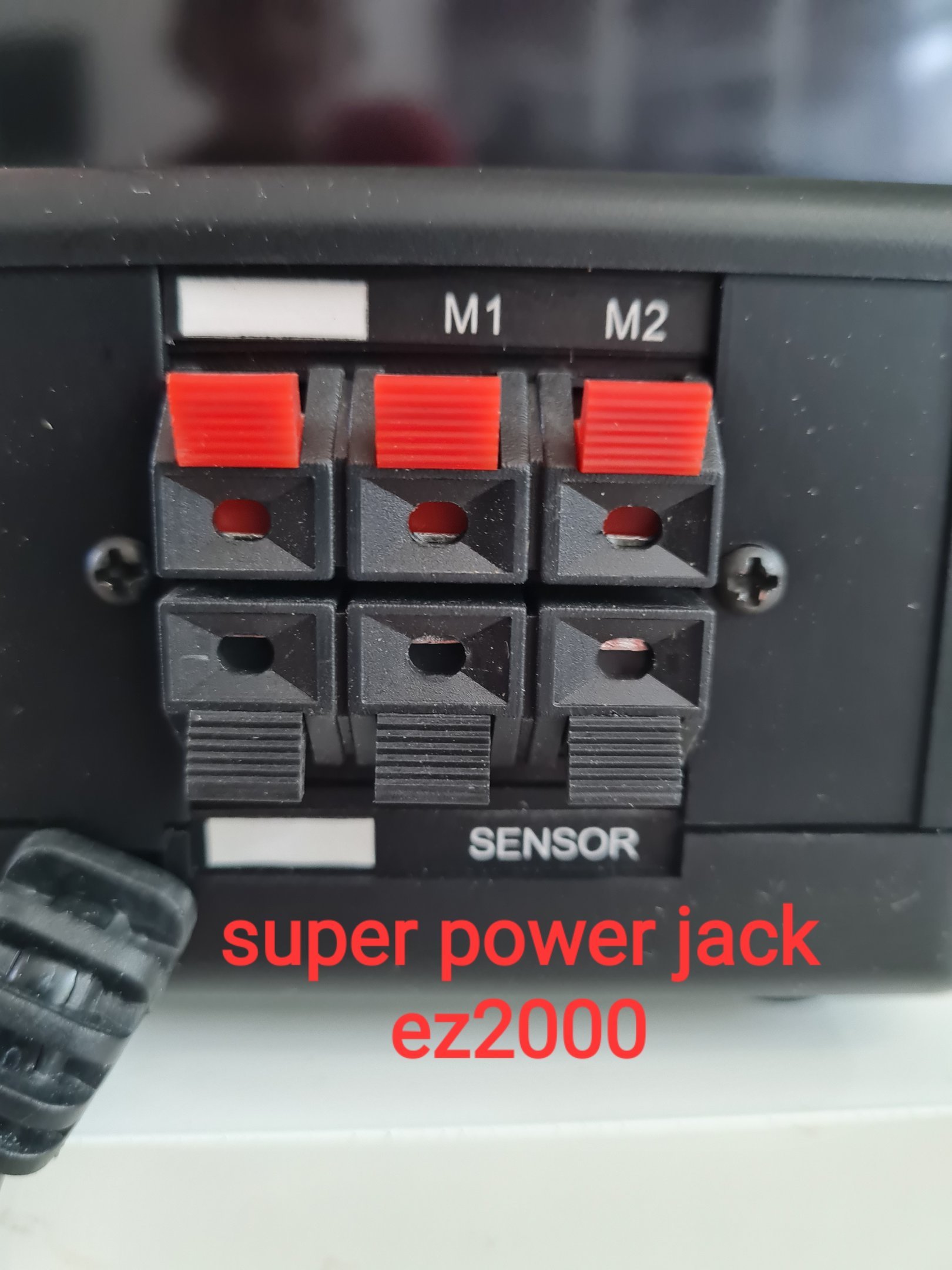

Maar in dit model super power jack ez2000

Er is geen naam voor de locatie van de kabel.  Bestaande alleen motor  1 en 2



Wat zijn de juiste plaatsen voor de +5v en GND en SENSOR

in super power jack ez2000



[Sprietje]

Zie hier.



18 augustus 2023 aangepast door Sprietje

[Adel68]

48 minuten geleden, Sprietje zei:

Zie hier.

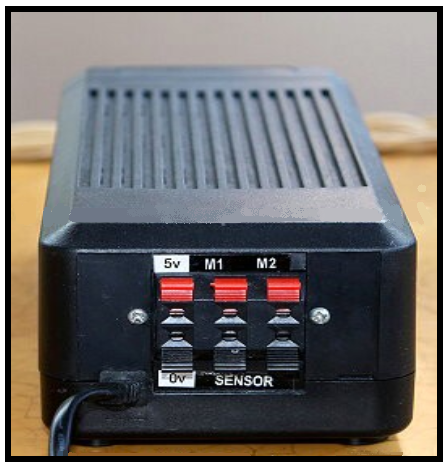

Is 0v is GND of niet

[Adel68]

59 minuten geleden, Sprietje zei:

Zie hier.

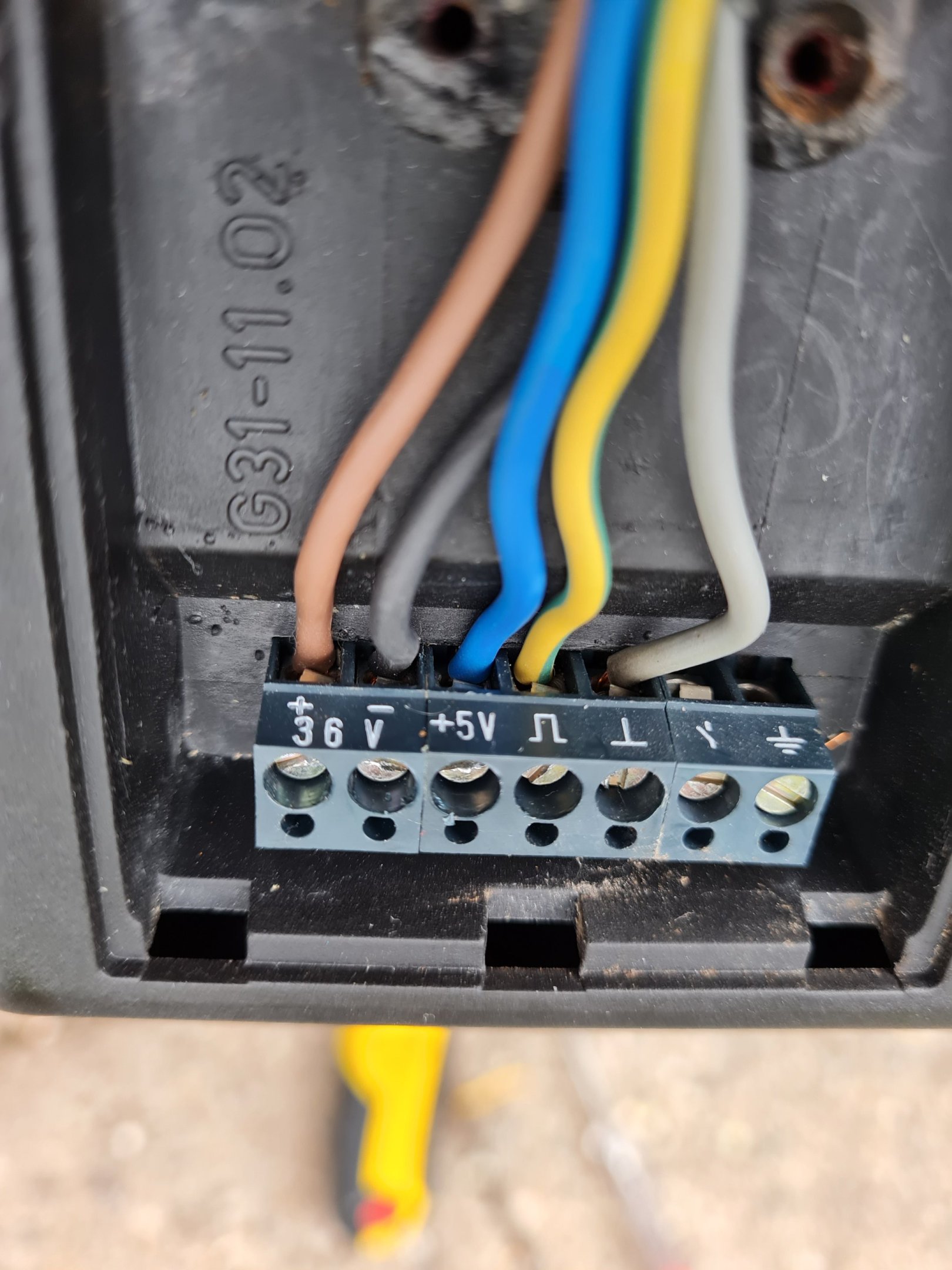

Dit is de motor die ik heb

[Sprietje]

Dit staat er in de beschrijving:

Als u een 5-draads motor met een optische sensor heeft, kunt u de 5V van een 5 volt voeding toevoegen.
Sluit de +5V aan op de motor en sluit de min- of aardezijde van de voeding aan
de min- of massazijde van de sensoraansluiting op de V-box.

[Adel68]

20 minuten geleden, Sprietje zei:

Dit staat er in de beschrijving:

Als u een 5-draads motor met een optische sensor heeft, kunt u de 5V van een 5 volt voeding toevoegen.
Sluit de +5V aan op de motor en sluit de min- of aardezijde van de voeding aan
de min- of massazijde van de sensoraansluiting op de V-box.

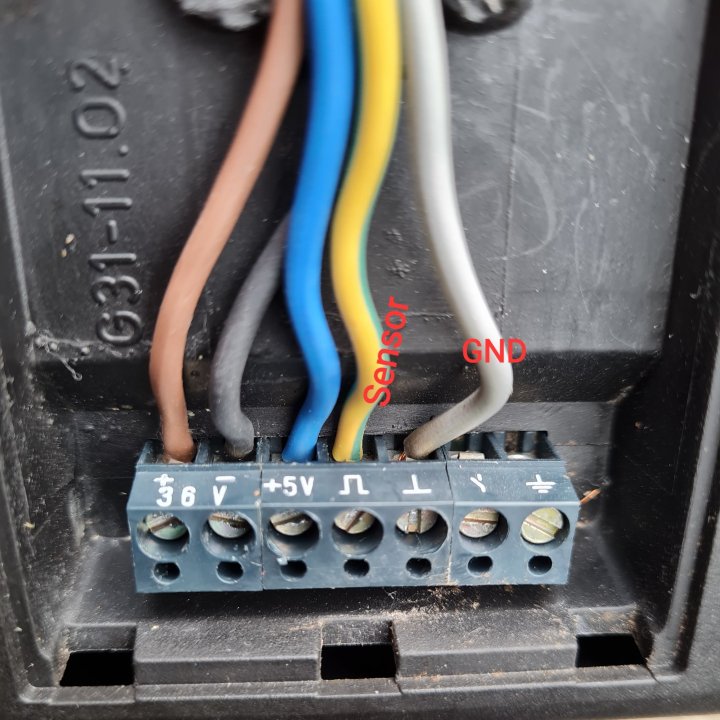

Ik begreep niet wat je bedoelt. Dit is de foto van de motor met de draden. Waar moet ik die plaatsen? Het probleem zit in GND, waar

[trust]

Zo te zien zijn er nogal verschillende versies , ik zou eerst eens meten of er tussen die linkse rode aansluiting en één van de sensor aansluitingen + 5 volt te meten is . Uiteraard zonder de motor aan te sluiten  .Zo ja is die sensor aansluiting waarschijnlijk de GND/ o volt

Beter is om de positioner open te maken en de aansluitingen aan de binnenzijde te volgen en te meten

19 augustus 2023 aangepast door trust
